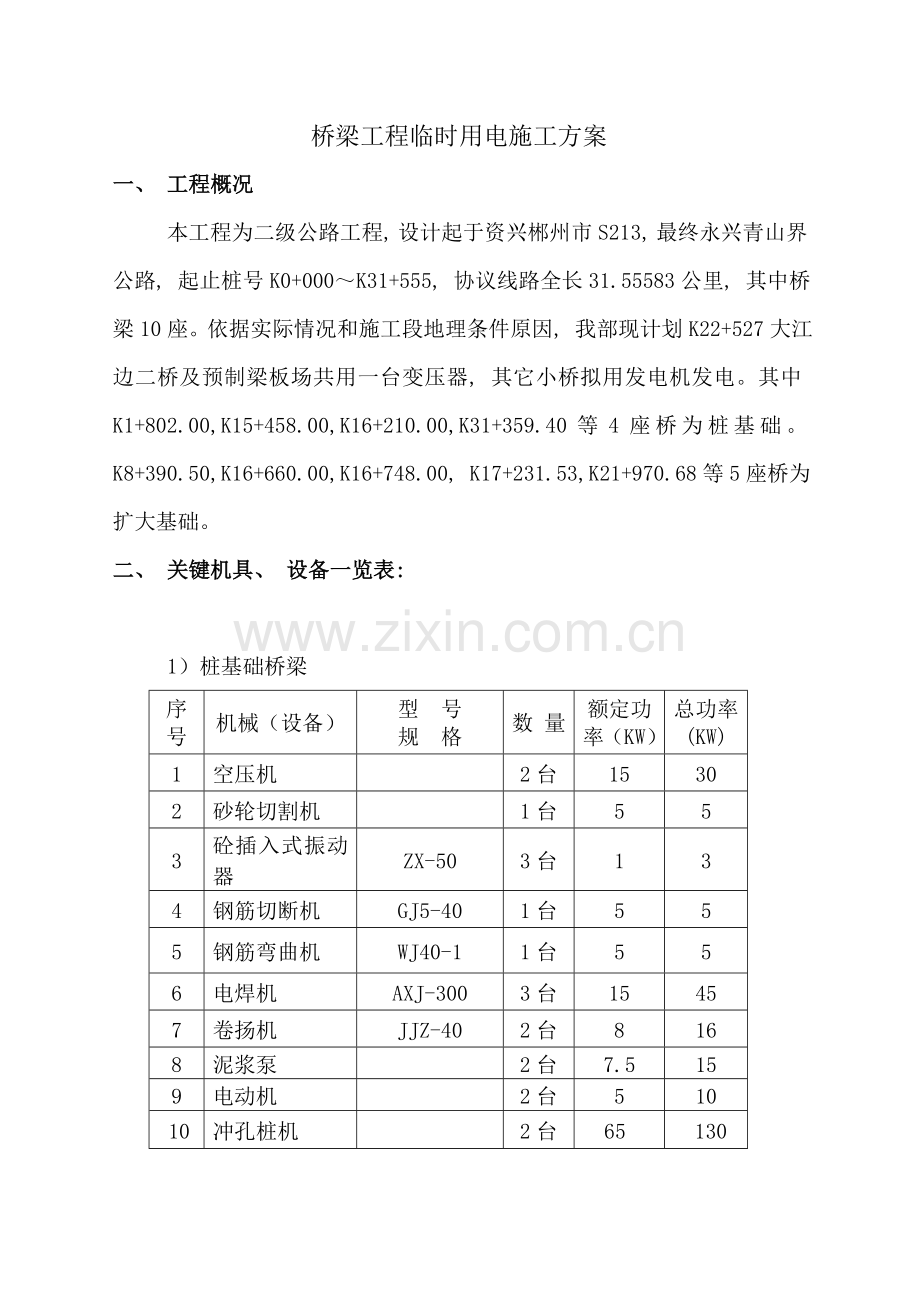

桥梁工程临时用电施工方案
一、 工程概况
本工程为二级公路工程, 设计起于资兴郴州市S213, 最终永兴青山界公路, 起止桩号K0+000～K31+555, 协议线路全长31.55583公里, 其中桥梁10座。依据实际情况和施工段地理条件原因, 我部现计划K22+527大江边二桥及预制梁板场共用一台变压器, 其它小桥拟用发电机发电。其中K1+802.00,K15+458.00,K16+210.00,K31+359.40等4座桥为桩基础。K8+390.50,K16+660.00,K16+748.00, K17+231.53,K21+970.68等5座桥为扩大基础。
二、 关键机具、 设备一览表:

1）桩基础桥梁
序号
机械（设备）
型 号
规 格
数 量
额定功 率（KW）
总功率(KW)
1
空压机

2台
15
30
2
砂轮切割机

1台
5
5
3
砼插入式振动器
ZX-50
3台
1
3
4
钢筋切断机
GJ5-40
1台
5
5
5
钢筋弯曲机
WJ40-1
1台
5
5
6
电焊机
AXJ-300
3台
15
45
7
卷扬机
JJZ-40
2台
8
16
8
泥浆泵

2台
7.5
15
9
电动机

2台
5
10
10
冲孔桩机

2台
65
130

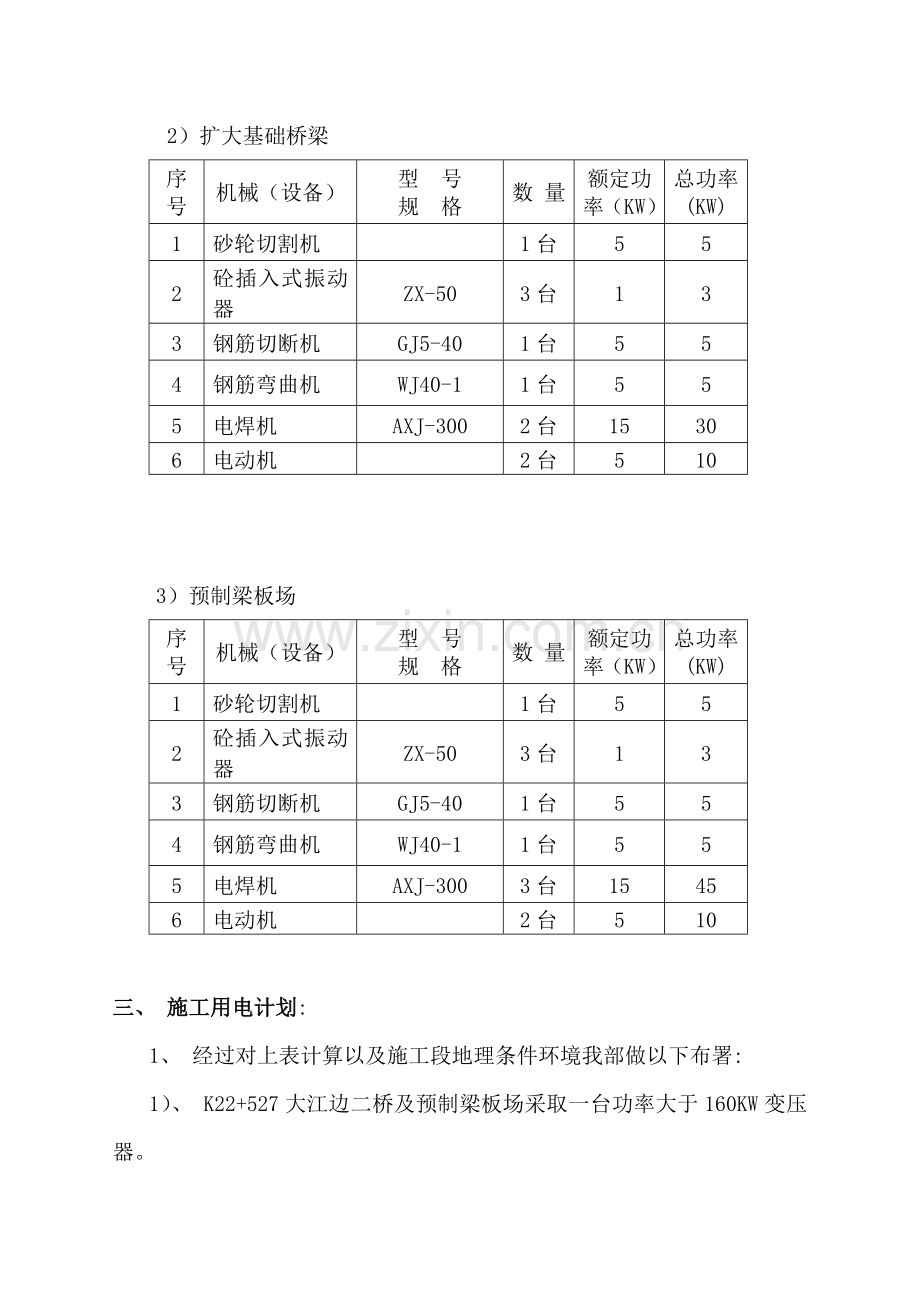

2）扩大基础桥梁
序号
机械（设备）
型 号
规 格
数 量
额定功 率（KW）
总功率(KW)
1
砂轮切割机

1台
5
5
2
砼插入式振动器
ZX-50
3台
1
3
3
钢筋切断机
GJ5-40
1台
5
5
4
钢筋弯曲机
WJ40-1
1台
5
5
5
电焊机
AXJ-300
2台
15
30
6
电动机

2台
5
10

3）预制梁板场
序号
机械（设备）
型 号
规 格
数 量
额定功 率（KW）
总功率(KW)
1
砂轮切割机

1台
5
5
2
砼插入式振动器
ZX-50
3台
1
3
3
钢筋切断机
GJ5-40
1台
5
5
4
钢筋弯曲机
WJ40-1
1台
5
5
5
电焊机
AXJ-300
3台
15
45
6
电动机

2台
5
10

三、 施工用电计划:
1、 经过对上表计算以及施工段地理条件环境我部做以下布署:
1）、 K22+527大江边二桥及预制梁板场采取一台功率大于160KW变压器。
2）、 桩基础桥梁（除大江边二桥）采取2台功率为200KW发电机。
3）、 扩大基础桥梁采取1台功率为30KW发电机。
2、 线路铺设: 本工程施工用电按实际情况采取架空搭设、 暗埋方法将电源引至施工现场, 架空搭设线路做好绝缘处理, 暗埋线路外侧用PVC管做绝缘管。
3、 每一回路设置一个分级配电箱, 控制本回路机械设备, 各回路设备另设未级配电箱, 控制本设备。
4、 从电源配电房引出线路, 采取三相五线制架空线路引至施工区域。
5、 施工用电线路应由专业电工架设, 架设完成经项目部安全科验收合格才开始使用。
四、 安全用电技术方法
1、 工地配电必需按TN-S系统设置保护接零系统, 实施三相五线制, 杜绝疏漏。全部接零接地处必需确保可靠电气连接。保护线PE必需采取绿/黄双色线。严格与相线、 工作零线相区分, 严禁混用。
2、 设置总配电箱, 门向外开, 配锁, 并应符合下列要求:
(1)配电箱、 开关箱应有防雨方法, 安装位置周围不得有杂物, 便于操作。
(2)由总配电箱引至工地各分配电箱电源回路, 采取BV铜芯导线架空或套钢管埋地敷设。
(3)引至施工区用电, 在建筑物内预留洞, 并套PVC塑料管引上, 不准沿脚手架敷设。
3、 用电设备与开关箱间距小于3M, 与配电箱间距小于30M, 开关箱漏电保护器额定漏电动作电流应选择30mA, 额定漏电动作时间应小于0.1秒, 水泵及尤其潮湿场所, 漏电动作电流应选择15mA。
4、 配电箱、 开关箱应统一编号, 喷上危险标志和施工单位名称。
5、 作防雷接地电气设备, 必需同时作反复接地, 同一台电气设备反复接地与防雷接地可使用并联于基础防雷接地网, 全部接地电阻值≤4Ω。
6、 保护零线不得装设开关或熔断器。
7、 保护零线截面应大于工作零线截面。同时必需满足机械强度要求。
8、 正常情况时, 下列电气设备不带电金属外露导电部分应作保护接零:
(1) 电机、 局部照明变压器、 电器、 照明器具、 手持电动工具金属外壳。
(2) 电气设备传动装置金属部件。
(3) 配电箱（屏）与控制屏金属框架。
(4) 电力线路金属保护管、 物料提升机, 均设接地装置。
10、 保护零线除必需在配电室或总配电箱处作反复接地外, 还必需在配电线路中间处和末端处再做反复接地。
11、 每台用电设备应有各自专用开关箱, 必需实施“一机、 一闸、 一漏”制（含插座）。
12、 配电箱、 开关箱进线和出线口应设在箱体下底面, 严禁设在箱体上顶面、 侧面、 后面或门处。移动式配电箱进、 出线必需采取橡胶套绝缘电缆。
13、 全部配电箱门应配锁、 配电箱和开关箱应由现场电工专员管理。
14、 全部配电箱、 开关箱应天天检验一次, 维修人员必需是专业电工, 检验维修时必需按要求穿戴绝缘鞋、 手套, 必需使用电工绝缘工具。
15、 手持式电动工具外壳、 手柄、 负荷线, 插头开关等, 必需完好无损, 使用前必需作空载检验, 运转正常方可使用。
16、 全部电线不得裸露放于水中或湿润地面。
五、 现场照明
1、 照明灯具金属外壳必需保护接零。单相回路照明开关箱内必需装设漏电保护器。
2、 室外灯具距地面不得低于3m, 室内灯具不得低于2.4m。
3、 钠灯、 金属卤化物灯具安装高度宜在5m以上, 灯线不得靠近灯具表面。
4、 投光灯底座应安装牢靠, 按需要光轴方向将框轴拧紧固定。
5、 灯具内接线必需牢靠, 灯具外接线必需做可靠绝缘包扎。
六、 电气防火方法
1、 电气防火技术方法
(1) 合理配置、 整定、 更换多种保护电器, 对电路和设备过载、 短路故障进行可靠保护。
(2) 在电气装置和线路周围不堆放易燃、 易爆和强腐蚀介质, 不使用火源。
(3) 在总配电房配置干粉灭火器材, 并严禁烟火。
(4) 加强电气设备相间和相——地间绝缘, 预防闪烁。
(5) 合理设置防雷装置。
2、 电气防火组织方法
(1) 建立易燃、 易爆物和强腐蚀介质管理制度。
(2) 建立电气防火责任制, 加强电气防火关键场所烟火管理制度, 并设置严禁烟火标志。
(3) 建立电气防火检验制度, 发觉问题立刻处理。
七、 现场电工岗位责任制
1、 对施工现场供电系统安全运行负全责。
2、 负责现场用电设备安装拆除及维修工作。
3、 对现场用电负责分配、 供给及使用交底。
4、 对分包单位用电、 负责建档、 指导、 监督, 对违反电气操作, 使用有权阻止和停止供电。
5、 对违反电气要求乱接电器行为进行阻止并立刻向现场主管领导汇报。
6、 对现场全部电气按时进行巡视检验、 维修、 登记工作。
7、 负责宣传安全用电和触电抢救工作。
