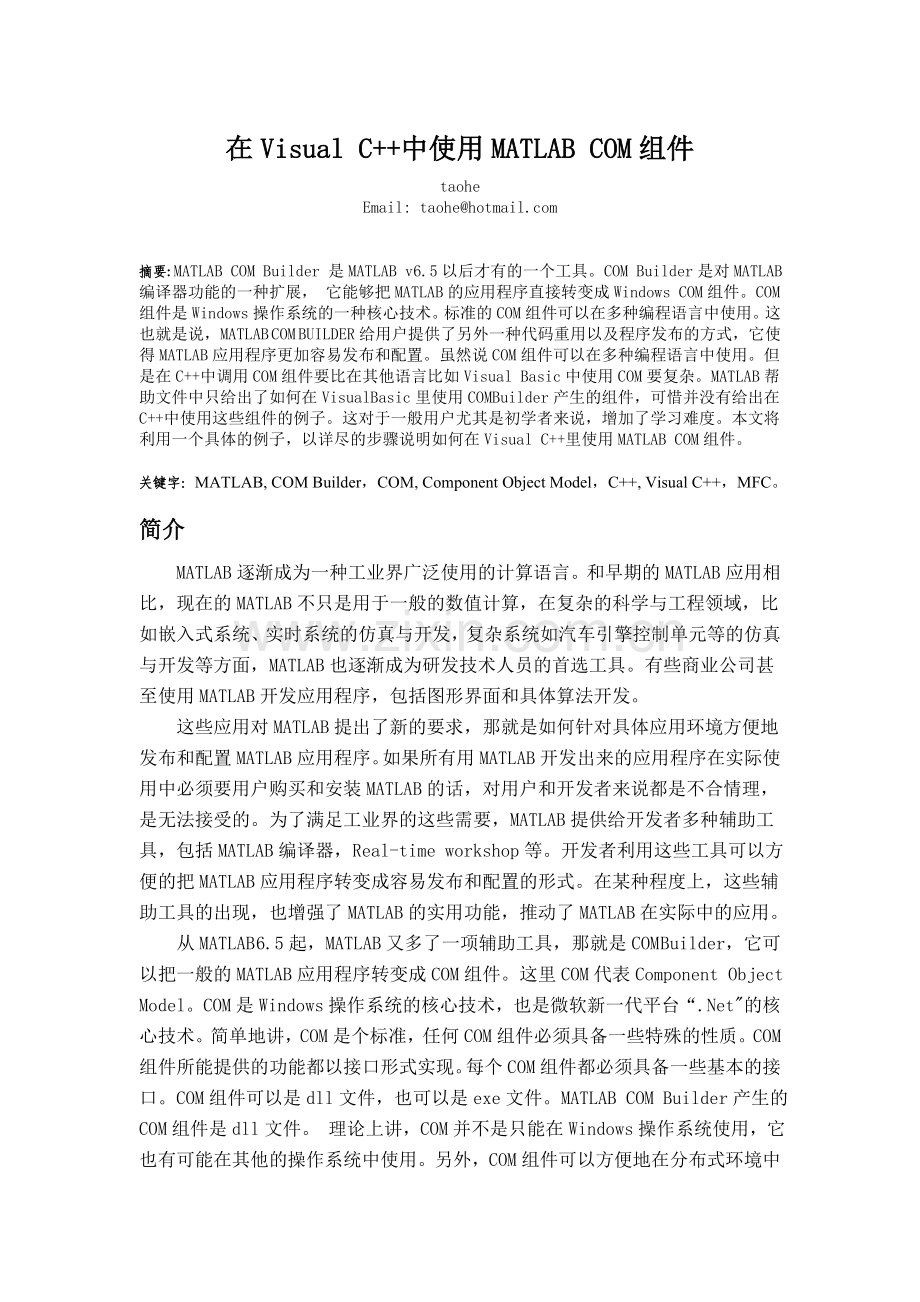

在Visual C++中使用MATLAB COM组件
taohe
Email: taohe@

摘要:MATLAB COM Builder 是MATLAB v6.5以后才有的一个工具。COM Builder是对MATLAB编译器功能的一种扩展， 它能够把MATLAB的应用程序直接转变成Windows COM组件。COM组件是Windows操作系统的一种核心技术。标准的COM组件可以在多种编程语言中使用。这也就是说，MATLAB COM BUILDER给用户提供了另外一种代码重用以及程序发布的方式，它使得MATLAB应用程序更加容易发布和配置。虽然说COM组件可以在多种编程语言中使用。但是在C++中调用COM组件要比在其他语言比如Visual Basic中使用COM要复杂。MATLAB帮助文件中只给出了如何在Visual Basic里使用COM Builder产生的组件，可惜并没有给出在C++中使用这些组件的例子。这对于一般用户尤其是初学者来说，增加了学习难度。本文将利用一个具体的例子，以详尽的步骤说明如何在Visual C++里使用MATLAB COM组件。
关键字：MATLAB, COM Builder，COM, Component Object Model，C++, Visual C++，MFC。
简介
MATLAB逐渐成为一种工业界广泛使用的计算语言。和早期的MATLAB应用相比，现在的MATLAB不只是用于一般的数值计算，在复杂的科学与工程领域，比如嵌入式系统、实时系统的仿真与开发，复杂系统如汽车引擎控制单元等的仿真与开发等方面，MATLAB也逐渐成为研发技术人员的首选工具。有些商业公司甚至使用MATLAB开发应用程序，包括图形界面和具体算法开发。
这些应用对MATLAB提出了新的要求，那就是如何针对具体应用环境方便地发布和配置MATLAB应用程序。如果所有用MATLAB开发出来的应用程序在实际使用中必须要用户购买和安装MATLAB的话，对用户和开发者来说都是不合情理，是无法接受的。为了满足工业界的这些需要，MATLAB提供给开发者多种辅助工具，包括MATLAB编译器，Real-time workshop等。开发者利用这些工具可以方便的把MATLAB应用程序转变成容易发布和配置的形式。在某种程度上，这些辅助工具的出现，也增强了MATLAB的实用功能，推动了MATLAB在实际中的应用。
从MATLAB 6.5起，MATLAB又多了一项辅助工具，那就是COM Builder，它可以把一般的MATLAB应用程序转变成COM组件。这里COM代表Component Object Model。COM是Windows操作系统的核心技术，也是微软新一代平台“.Net"的核心技术。简单地讲，COM是个标准，任何COM组件必须具备一些特殊的性质。COM组件所能提供的功能都以接口形式实现。每个COM组件都必须具备一些基本的接口。COM组件可以是dll文件，也可以是exe文件。MATLAB COM Builder产生的COM组件是dll文件。 理论上讲，COM并不是只能在Windows操作系统使用，它也有可能在其他的操作系统中使用。另外，COM组件可以方便地在分布式环境中使用。所以使用COM Builder把MATLAB应用程序转变成COM组件，开发者将有可能解决更为广泛的问题。COM组件通常需要在其他编程语言中使用，比如C++, Visual Basic, ASP, VBA, Delphi, JAVA等。COM Builder的帮助文档只给出了如何在VB中使用MATLAB COM组件的例子。在C++中使用COM组件要稍微复杂一些。本文将利用一个具体的例子，详细解说如何在Visual C++中使用MATLAB COM组件。虽然本文以Visual C++ 6.0为例，不过所用的技术完全可以应用于其他的C++编译器。为了理解本文所给出的例子，你至少需要有基本的MATLAB，C++和COM概念。

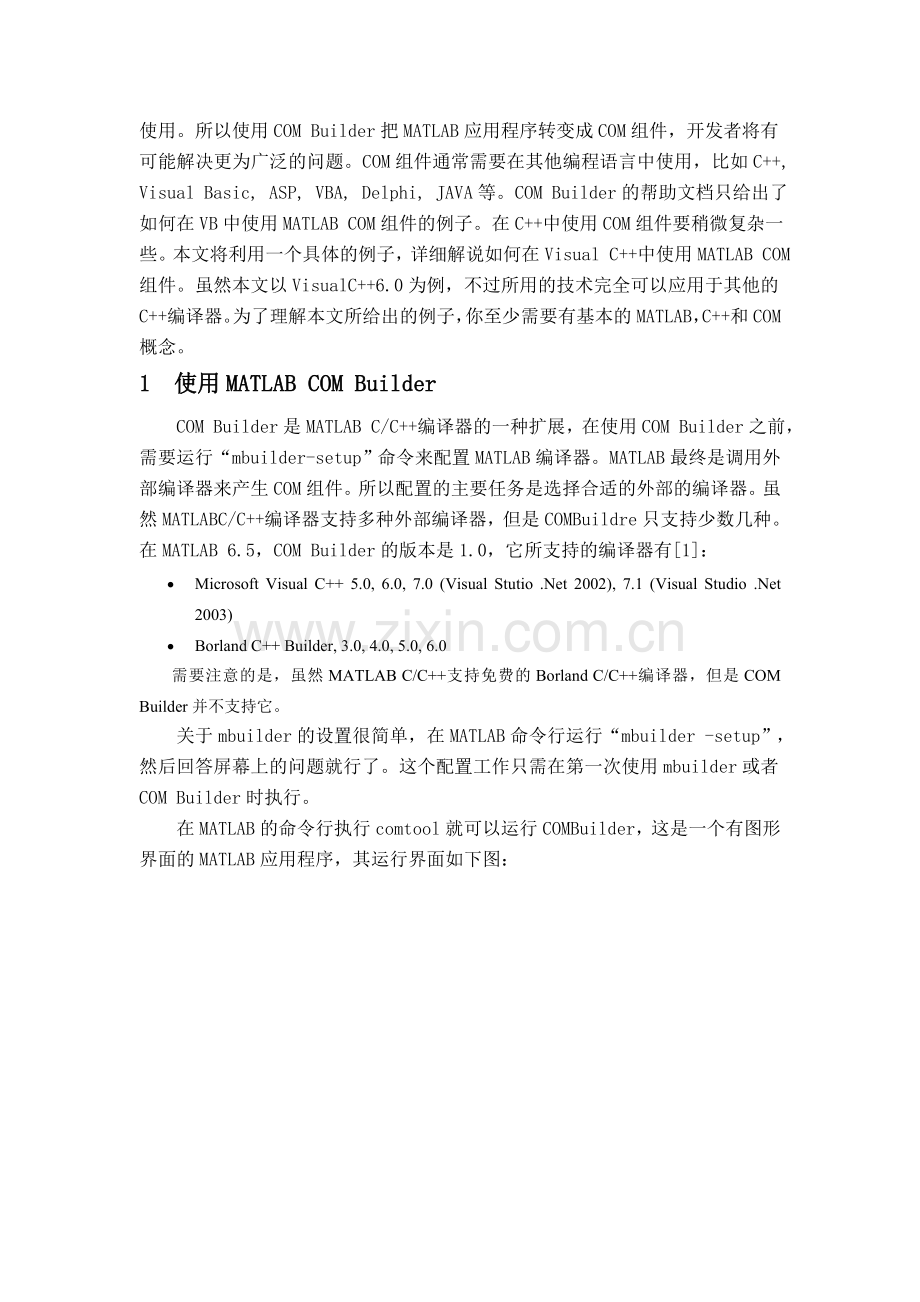

1 使用MATLAB COM Builder
COM Builder是MATLAB C/C++编译器的一种扩展，在使用COM Builder之前，需要运行“mbuilder -setup”命令来配置MATLAB编译器。MATLAB最终是调用外部编译器来产生COM组件。所以配置的主要任务是选择合适的外部的编译器。虽然MATLAB C/C++编译器支持多种外部编译器，但是COM Buildre只支持少数几种。在MATLAB 6.5，COM Builder的版本是1.0，它所支持的编译器有[1]：
· Microsoft Visual C++ 5.0, 6.0, 7.0 (Visual Stutio .Net 2002), 7.1 (Visual Studio .Net 2003)
· Borland C++ Builder, 3.0, 4.0, 5.0, 6.0
需要注意的是，虽然MATLAB C/C++支持免费的Borland C/C++编译器，但是COM Builder并不支持它。
关于mbuilder的设置很简单，在MATLAB命令行运行“mbuilder -setup”，然后回答屏幕上的问题就行了。这个配置工作只需在第一次使用mbuilder或者COM Builder时执行。
在MATLAB的命令行执行comtool就可以运行COM Builder，这是一个有图形界面的MATLAB应用程序，其运行界面如下图：

图1 程序运行图
现在以COM Builder的帮助文件中的实例magicdemo为例，来产生一个COM组件。首先创建一个m函数mymagic，其定义为：
function y = mymagic(x)
y = magic(x);
然后保存成mymagic.m。运行COM Builder，选择菜单File-->New Project来创建一个工程，你将会看到一个对话框，在其中填上如图所示的内容。

图2 对话框
然后点击“Ok”。回到COM Builder窗口，首先选择magic，然后点击“Add files”，在出来的文件选择对话框中选择刚才保存的mymagic.m。如下图所示：

图3 程序对话框
然后点击“Build”按钮开始编译。编译过程将完成两项任务：一是转变mymagic.m为dll文件；二是在操作系统中注册产生的COM组件。在这个例子里，产生的COM组件文件名为magicdemo_1_0.dll。
如果要想知道COM Builder产生的magicdemo_1_0.dll组件中有哪些接口，可以使用Windows的OLE/COM对象察看器。在Visual C++开发环境的菜单Tools里选择"OLE/COM Object Viewer"来启动它，一般来说，在其窗口左侧的树形显示里，找到一项叫做“MATLAB COM Builder Components”并且展开它，由MATLAB COM Builder产生的COM组件都会在先是在这个节点下。在那里找到我们刚才产生的magic类，如图4所示：

图4
我们可以看见，对于这个例子，MATLAB COM Builder产生的COM组件总共实现了五个接口：IUnknown, IDispatch, Imagic, IConnectionPointContainer, ISupportErrorInfo。其中IUnknown是任何一个COM组件都必须支持的一个接口，IDispatch给该COM组件提供另外一种可调用的方式，它可以由那些支持自动化的应用程序比如VB编写的程序来以另一种方式调用COM组件。Imagic从IDispatch继承，通过Imagic，用户可以调用mymagic函数，它就是我们希望调用的功能。另外两个接口很少会用到。不过值得一提的是IConnectionPointContainer接口。用户程序和这个接口建立通信后，我们的COM组件可以通过这个接口向外界触发事件，或者调用外部函数，类似CALLBACK函数那样。这在有些时候，比如COM组件在进行某些费时计算操作时，客户程序不必一直等待COM计算结束，而只是设定一个CALLBACK函数，然后就可以进行其他的操作，等到计算结束后，COM组件则会通过IConnectionPointContainer接口调用我们指定的函数，从而进行一些相关的操作。不过，关于这个接口的调用，需要编写大量的代码，限于篇幅，本文将只讨论如何调用Imagic接口。关于COM组件，以及组件接口，可以参阅微软的文档MSDN[2]。
2 在Visual C++使用MATLAB COM组件
中，我们将使用Visual C++ 6.0建立一个基于对话框的MFC图形界面程序，窗口界面类似COM Builder的文档中给出的关于magicdemo的VB程序。值得一提的是，关于COM组件的调用和客户程序的界面没有关系，也和所用的编译器没有关系，所以这里演示的调用技COM组件所涉及的内容非常复杂。幸运的是调用组件比编写组件要容易的多。可以说，调用组件是COM技术里最简单的一种任务。虽然在C++里调用COM组件要比起用其他编程语言比如Visual Basic等复杂一些，但是，当你完成本文的例子后就会发现，在C++里调用COM组件其实也很简单。
几乎所有的COM组件都满足这样一条原则：不管用何种方式获得接口及调用函数，组件的功能必须具有一致性。在本文中，我将给大家演示一种常用的调用方法。在下面的例子术，完全可以用在其他的C++程序里，比如ATL/WTL，Visual C++ .Net，或者Borland C++ Builder等。
首先在VC里建立一个新的基于对话框的MFC AppWizard(exe)工程，取名testmatlabcom，有关工程的选项都选择缺省的设置。然后重新设计对话框，增加一个Group Box，在其中创建一个静态文本, 一个编辑框，一个按钮，以及一个List Control。布局如下图5所示

图5
用鼠标右键点击List Control，选择Properties，然后点击"Styles"，把View改成Report。把编辑框和列表控件的ID分别设成IDC_EDIT_SIZE和IDC_LIST_MATRIX。然后打开Class Wizard，根据提示，为对话框建一个新类，然后给Create按钮增加一个消息处理函数。当按下这个按钮后，程序将会运行着个函数，我们将在这个函数里调用magic组件。
接下来，我们编写调用magic组件的代码。第一部需要做的是使用#import来把magicdemo_1_0.dll导入工程中。对于MFC应用程序来讲，我们可以在工程的stdafx.h文件中完成这部操作。在stdafx.h里，加入下面两行：
#import "magicdemo_1_0.dll" raw_interfaces_only
using namespace magicdemo;
然后，我们就可以在Create按钮的消息响应函数中开始调用magic组件。在调用具体COM组件之前，需要调用系统函CoInitialize()，同样，在结束使用COM组件后，也要调用另一个系统函数CoUninitialize()。为了调用组件所提供的功能，我们需要获得相应的接口。在这个例子离我们需要获得Imagic接口。获得组件接口的方式很多，这里介绍一种常见的获得Imagic接口的方法：
HRESULT hresult;
CLSID clsid;
hresult=::CLSIDFromProgID(OLESTR("magicdemo.magic.1_0"), &clsid);
Imagic *pImagic;
hresult=::CoCreateInstance(clsid,NULL,CLSCTX_INPROC_SERVER,
__uuidof(Imagic),(LPVOID *) &pImagic);
在这里我略去了对错误的检查。在实际应用中，错误检查是很重要的。在上面的这段代码中，我们首先获得组件的CLSID，然后通过它获得指向Imagic的指针。几乎每个跟COM有关的系统函数都会返回HRESULT类型的变量。通过检查返回值，我们可以判断刚才的函数调用是否成功。
获得Imagic接口后，我们就可以直接调用这个接口所提供的mymagic函数了。不过在实现具体调用之前，我们还需要解决一个很重要的问题，那就是如何传递函数的参数表。使用前面提到的OLE/COM对象察看器，察看Imagic接口的定义我们可以发现，在这个接口里，函数mymagic是这样来定义的
void mymagic(
[in] long nargout,
[in, out] VARIANT* y,
[in] VARIANT x);
第一个参数是输出变量的个数。第二个参数是指向VARIANT对象的指针，它是输出变量。第三个是一个VARIANT对象，是输入变量。在MSDN可以查到VARIANT的定义，它是一个结构(struct)，其元素包括各种类型的变量，以及数组。在C++中可以通过系统函数来方便的存取VARIANT中的数据。例如：
VARIANT x, out;
::VariantInit(&x);
::VariantInit(&out1);
CEdit * pEdit = (CEdit*) GetDlgItem(IDC_EDIT_SIZE);
CString szTemp;
pEdit->GetWindowText(szTemp);
long size = atoi(szTemp.GetBuffer(szTemp.GetLength()));
szTemp.ReleaseBuffer();
x.vt = VT_I4;
x.lVal=size;
out1.vt = VT_R8 | VT_ARRAY;
SAFEARRAYBOUND bound[1];
bound[0].cElements = x.lVal * x.lVal; // Set up size of array
bound[0].lLbound = 0;
out1.parray = ::SafeArrayCreate(VT_R8, 1, bound); // Create it
pImagic->mymagic (1, &out1, x); //call method
要理解这段代码是很容易的，首先是申明两个VARIANT对象x和out1，在使用VARIANT变量之前，都需要调用VariantInit()函数来把该变量的vt类型初始化成VT_EMPTY。然后在具体使用该变量之前，根据该变量所代表的数据类型再设定VARIANT变量的vt类型，并作相应的附值。比如在上面的例子代码中，我们就是把x.vt设成VT_I4，也就是说x所代表的数据是个整数(int)。这里需要说明一下，magic组件的Imagic接口提供的mymagic函数，其实就是要完成我们在MATLAB函数mymagic里所设计的功能，也就是根据以输入变量作为矩阵大小，产生一个Magic方阵并且返回该方阵。我们可以回想一下，在mymagic.m里，mymagic函数是这样来定义的：
function y = mymagic(x)
MATLAB缺省的数据类型是双精度实数，也就是double。这也就是说，这个函数希望的输入是一个double型的标量，返回一个double型的方阵。但是这个输入变量x其实只能取自然数，他代表其他所要产生的magic矩阵的行数和列数。在MATLAB环境里测试后就会发现：当x为0或者负数时，mymagic(x)返回的结果是空矩阵。而如果x为正实数时，mymagic(x)只取x的整数部分。也就是说mymagic(4)和mymagic(4.9)的结果是一样的。了解了MATLAB中mymagic函数的特性以后，现在回到C++代码，测试后发现，如果x.vt不是double型(VT_R8)，而是个整数(VT_I4, VT_I2)时，结果也是一样的。在这个例子里我使用int型。至于out1变量，我们定义其数据为double型的数组。然后根据输入来确定out1数组的大小，然后创建数组。这样我们就可以调用COM组件中的mymagic函数了。关于VARIANT变量，还有一点需要注意，那就是在使用完这个变量之后，也要记得调用另外一个函数VariantClear()函数。VariantClear并不会释放内存，而只是把该变量的vt类型复原成VT_EMPTY。
接下来的一个问题就是如何取出计算结果。从上面的代码实例中我们看到，计算结果存放在out1，而out1是一个VARIANT变量。如何从VARIANT变量中提取数据的方法很多，最基本的方法可能就是使用系统函数。另外也有一些包装这些函数调用的C++类可以使用。下面是使用系统函数调用的例子：
double *nRes;
double HUGEP* pDest;
nRes = new double[size * size];
::memset(nRes, 0, size * size * sizeof(double));
::SafeArrayAccessData(out1.parray, (void HUGEP**)&pDest);
::memcpy(nRes, pDest, size*size*sizeof(double)); // Copy into array
::SafeArrayUnaccessData(out1.parray);
::SafeArrayDestroy(out1.parray); // destroy the array
这段代码从out1的数组里，把数据拷贝到一个普通的C++指针所指向的一块存储地方。接下来的事情就应该是很简单的了，因为从指针所指向的存储单元里处理数据是很简单的任务，任何一个C/C++编程人员闭着眼睛都能写出需要的代码。可惜，这里还有一个重要的问题我们需要注意。如果你已经动手测试过，你会发现，此时nRes里的结果和我们想要得并不相同。这是因为在MATLAB里，矩阵的存储方式是以矩阵的列为先，也就是数据是从第一例开始逐列存储的。而在C/C++，矩阵则是以第一行开始逐行存储的。所以我么还需要再做一点工作，把数据转换成我们希望的结果。
//The result is stored in column first format, now change it to row first.
double *rowFirstMatrix;
rowFirstMatrix = new double[size*size];
for (int j = 0; j < size; ++j)
{
for (i = 0; i < size; ++i)
rowFirstMatrix[j*size +i] = nRes[j + i*size];
}
这里我们重新申明一个指针，分配合适的大小，然后把数据重新整理一下，使得计算得到的magic矩阵以行模式存储。至此，大功告成。我们可以把结果显示在程序窗口的列表控件。为了方便读者自己测试，下面是Create按钮的消息处理函数完整的代码：
void CtestmatlabcomDlg::OnBnClickedButton1()
{
::CoInitialize(NULL); //initialize COM library
HRESULT hresult;
CLSID clsid;
//retrieve CLSID of component
hresult=::CLSIDFromProgID(OLESTR("magicdemo.magic.1_0"), &clsid);
Imagic *pImagic;
hresult=::CoCreateInstance(clsid,NULL,CLSCTX_INPROC_SERVER,
__uuidof(Imagic),(LPVOID *) &pImagic);
if(FAILED(hresult))
{
AfxMessageBox("Creation Failed");
return;
}
VARIANT x, out1;
VariantInit(&x);
VariantInit(&out1);
CEdit * pEdit = (CEdit*) GetDlgItem(IDC_EDIT_SIZE);
CString szTemp;
pEdit->GetWindowText(szTemp);
long size = atoi(szTemp.GetBuffer(szTemp.GetLength()));
szTemp.ReleaseBuffer();
double *nRes;
if (size <= 0)
{
::AfxMessageBox(_T("Magic Square Size must be greater than 0"));
return;
}
else if (size == 1)
{
x.vt = VT_I4;
x.lVal=size;
out1.vt = VT_R8;
pImagic->mymagic (1, &out1, x); //call method
nRes = new double[x.lVal * x.lVal];
nRes[0] = out1.dblVal;
}
else
{
x.vt = VT_I4;
x.lVal=size;
out1.vt = VT_R8 | VT_ARRAY;
SAFEARRAYBOUND bound[1];
bound[0].cElements = size * size; // Set up size of array
bound[0].lLbound = 0;
out1.parray = ::SafeArrayCreate(VT_R8, 1, bound); // Create it
pImagic->mymagic (1, &out1, x); //call method
double HUGEP* pDest;
nRes = new double[size * size];
::memset(nRes, 0, size * size * sizeof(double));
::SafeArrayAccessData(out1.parray, (void HUGEP**)&pDest);
::memcpy(nRes, pDest, size*size*sizeof(double)); // Copy into array
::SafeArrayUnaccessData(out1.parray);
::SafeArrayDestroy(out1.parray); // destroy the array.
}
pImagic->Release(); //call method
if ( pImagic != NULL)
pImagic = NULL;
::VariantClear(&x);
::VariantClear(&out1);
::CoUninitialize(); //Unintialize the COM library
int i=0;
//The result is stored in column first format, now change it to row first.
double *rowFirstMatrix;
rowFirstMatrix = new double[size*size];
for (int j = 0; j < size; ++j)
{
for (i = 0; i < size; ++i)
rowFirstMatrix[j*size +i] = nRes[j + i*size];
}
ShowMatrix(rowFirstMatrix, (int) size);
delete [] nRes;
delete [] rowFirstMatrix;
}
其中IDC_EDIT_SIZE是编辑框控件的ID。在函数的最后调用ShowMatrix()函数来把结果显示在窗口的列表控件。ShowMatrix函数首先删除列表中现有的数据，然后再把新数据逐行加入控件。为了方便读者测试，下面给出ShowMatrix函数的完整代码：
void CtestmatlabcomDlg::ShowMatrix(double *y, int n)
{
CListCtrl* pLstBox = (CListCtrl*) GetDlgItem(IDC_LIST_MATRIX);
int nColumns;
nColumns = pLstBox->GetItemCount();
if(nColumns != 0)
{
pLstBox->DeleteAllItems();
while(pLstBox->DeleteColumn(0));
}
int columnWidth = 70;
CString strText;
int i, j;
i = 1;
pLstBox->InsertColumn(0, "", LVCFMT_LEFT, columnWidth);
for (j = 1; jInsertColumn(j, strText, LVCFMT_LEFT, columnWidth);
}
for (i=0; iInsertItem(
LVIF_TEXT|LVIF_STATE, i, strText,
(i%2)==0 ? LVIS_SELECTED : 0, LVIS_SELECTED,
0, 0);
// Initialize the text of the subitems.
for (j=1;j < n+1;j++)
{
strText.Format(_T("%.0f"), y[i*n+j-1]);
pLstBox->SetItemText(i, j, strText);
}
}
}
其中IDC_LIST_MATRIX是List Control的ID。现在我们可以编译并运行我们的例子程序。程序运行后的界面如图6所示。

图6 运行界面
我们可以在MATLAB里调用mymagic函数来验证C++程序的结果。比如，同样对于x=5，在MATLAB里的结果是：
>> mymagic(5)
ans =
17 24 1 8 15
23 5 7 14 16
4 6 13 20 22
10 12 19 21 3
11 18 25 2 9
可以看出，我们在C++程序里调用COM组件出来的结果和直接在MATLAB李运行的结果是一样的。
3 关于VC工程文件
如果需要完整的VC工程文件，请给我发e-mail (taohe@)。这些代码经测试，可以在VC 6.0, 7.0, 和7.1成功编译。
4 结束语
这篇文章通过一个实例，详细地讨论了如何在C++使用MATLAB COM Builder创建的COM组件。重点放在了一些值得注意的问题，比如如何传递参数，以及传递矩阵数据时所需要注意的问题等。这些问题和其他很多问题一样，如果知道怎么做以后，就会觉得很简单。可惜在公开领域包括Internet，有关在C++使用MATLAB COM组件的文献几乎没有，我在去年刚开始这方面的尝试的时候，就是因为找不到合适的文献，才摸索了很长时间，时至今日，我发现还是没有没有完整的资料。这篇文章的目的就是分享我自己学习心得，希望能够给初学者提供参考资料。
参考文献
1. The Mathworks, Supported compilders for MATLAB 6.5 2003
2. MSDN, 2004
