现浇双层钢筋楼板新型马凳支撑施工工法

1 前言
在施工过程中不可避免的要在已经绑扎好钢筋网的楼板、雨棚板上走动或堆放重物，施工人员的走动或堆放重物往往会造成楼板、雨棚等水平构件的上层钢筋弯曲、下沉。这将直接减小上述构件上部钢筋的有效高度h0，从而降低了楼板、雨棚等水平构件的承载力，为此，施工现场通常设置马凳将楼板、雨棚的上层钢筋顶起，防止下沉。由于马凳在结构设计中并非受力构件，只起防止上层钢筋下沉的作用。目前国内使用的马凳都是一次性的，混凝土浇筑完毕后，马凳就埋在了混凝土楼板内，这无形中造成资源的浪费。为响应节能、环保创建和谐社会的号召。我公司研制出一种可重复利用的马凳。这种马凳既能防止板件上层钢筋下沉，又可在混凝土浇筑完毕后从楼板中取出，以备下次重复使用。该工法符合节能、环保的要求，具有很好的经济效益。本工法关键技术通过由中国有色金属工业部组织的专家鉴定，获批中国有色金属工业部级工法【中色建协字（2010）030号】，工法编号：YJG038-2010。
2 工法特点
2.0.1新型马凳能有效的保护已绑扎好的钢筋骨架。避免了因施工人员走动或混凝土输送管的重压对楼板、雨棚上层钢筋造成下沉的影响，保障了楼板、雨棚等水平构件浇筑质量。
2.0.2新型马凳制作精巧、用材少、体积小、使用方便。
2.0.3新型马凳不仅可以重复多次使用，而且适用范围广，一只新型马凳能在几种不同板厚的楼层中使用。
3 适用范围
新型马凳主要应用于楼板、雨棚等现浇双层钢筋楼板的水平构件施工中。
4 工艺原理
新型马凳由架脚、固定支杆、提手三部分组成（如图4-1，4-2所示）。选择以板面钢筋直径为10mm时所使用的新型马凳来说明其工作原理。马凳的架脚上有三根固定支杆，支杆伸出端距模板面的垂直高度分别为65mm, 85mm,115mm。不同的垂直高度对应不同的板厚，以150mm厚的现浇楼板为例，支杆垂直高度=板厚-保护层厚度-2*板面钢筋直径=150-15-2*10=115mm。同理支杆垂直高度为65mm, 85mm时，分别对应着100mm, 120mm板厚。绑扎板面上部钢筋时，根据施工层楼板的厚度，选用合适的马凳“固定支杆”，将上层钢筋托起。可有效防止上层钢筋下沉、弯曲、保证施工质量。

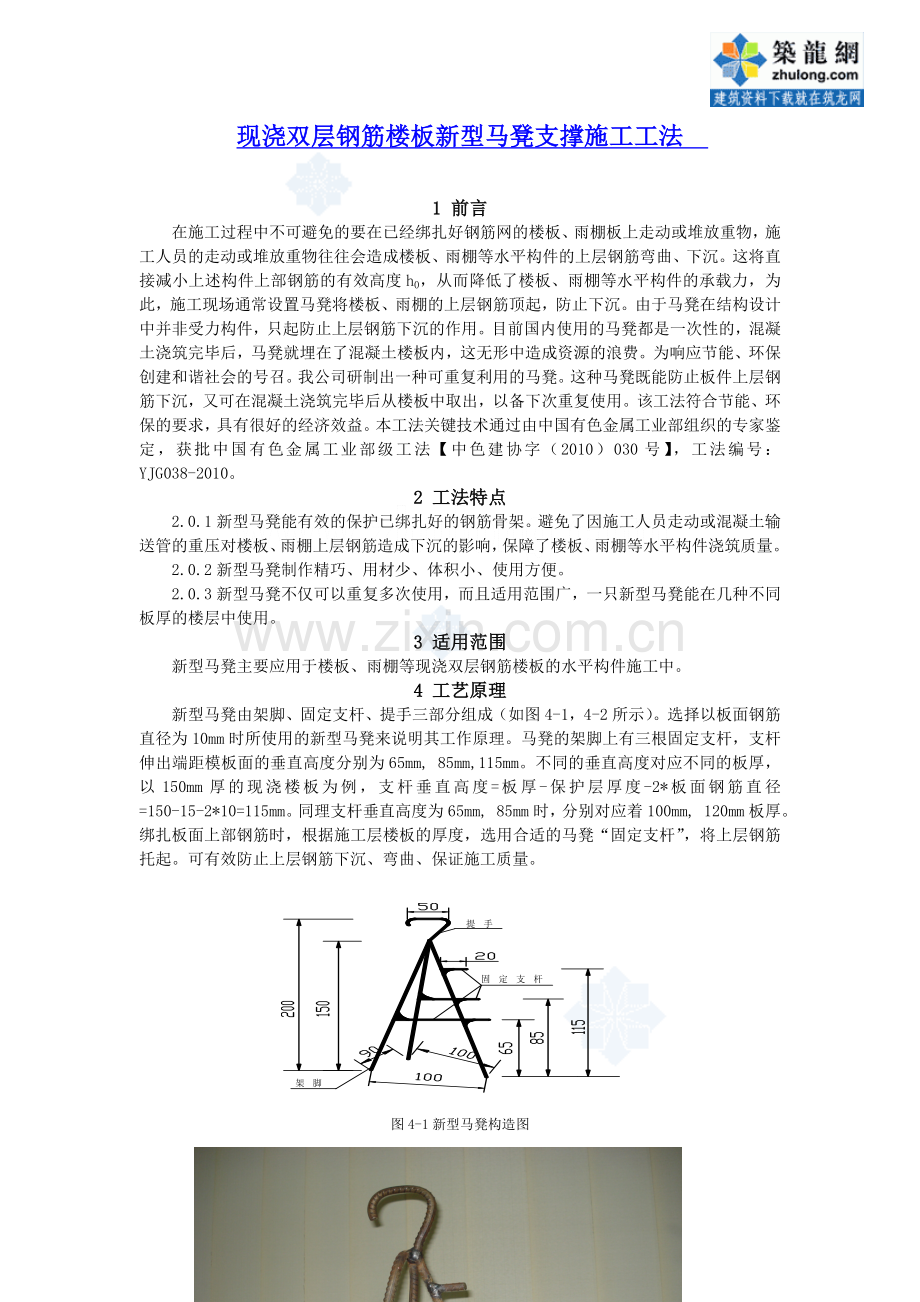

图4-1新型马凳构造图

图4-2 现场制作的马凳实体
5 施工工艺流程及操作要点
5.0.1本工法施工工艺流程如图5.0.1-1：
楼板底层、面层钢筋绑扎
布置新型马凳

拔出新型马凳；楼板混凝土第一次抹平。

模板支撑体系施工

浇筑混凝土
楼板混凝土第二次抹平；清洗新型马凳

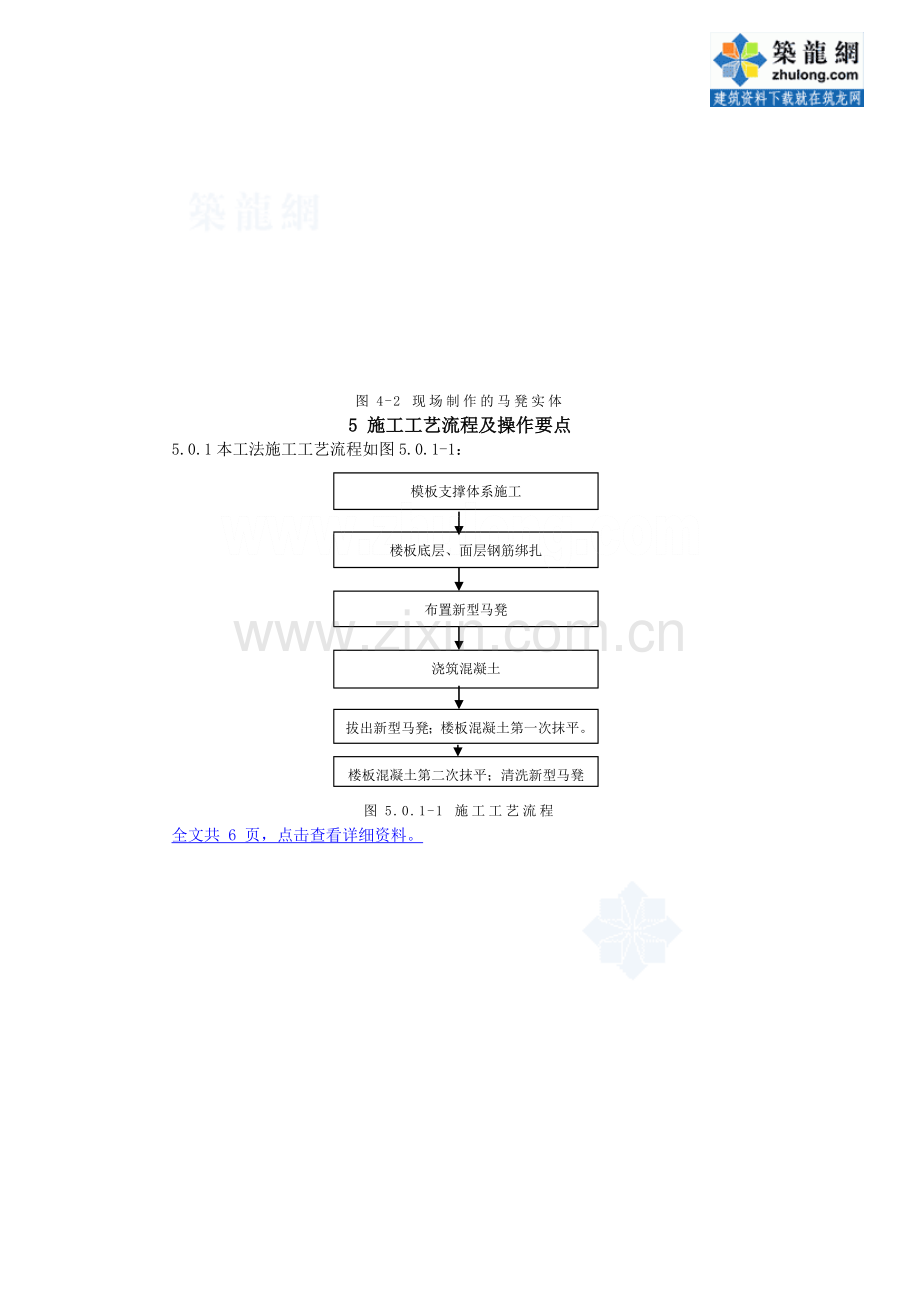

图5.0.1-1 施工工艺流程
