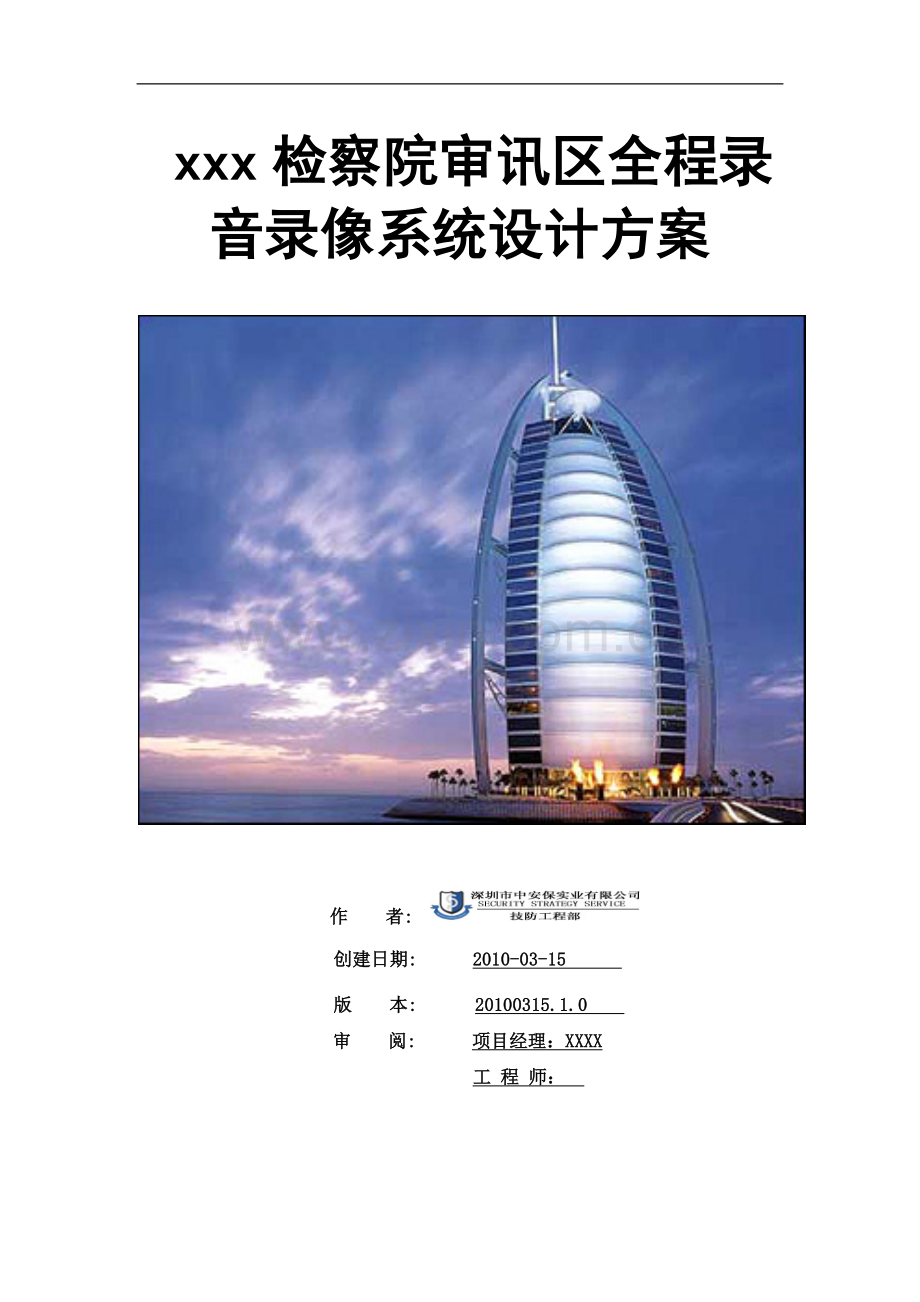

XXX检察院审讯区全程录音录像系统设计方案

xxx检察院审讯区全程录音录像系统设计方案

作 者:
创建日期: 2010-03-15
版 本: 20100315.1.0
审 阅: 项目经理：XXXX
工 程 师：

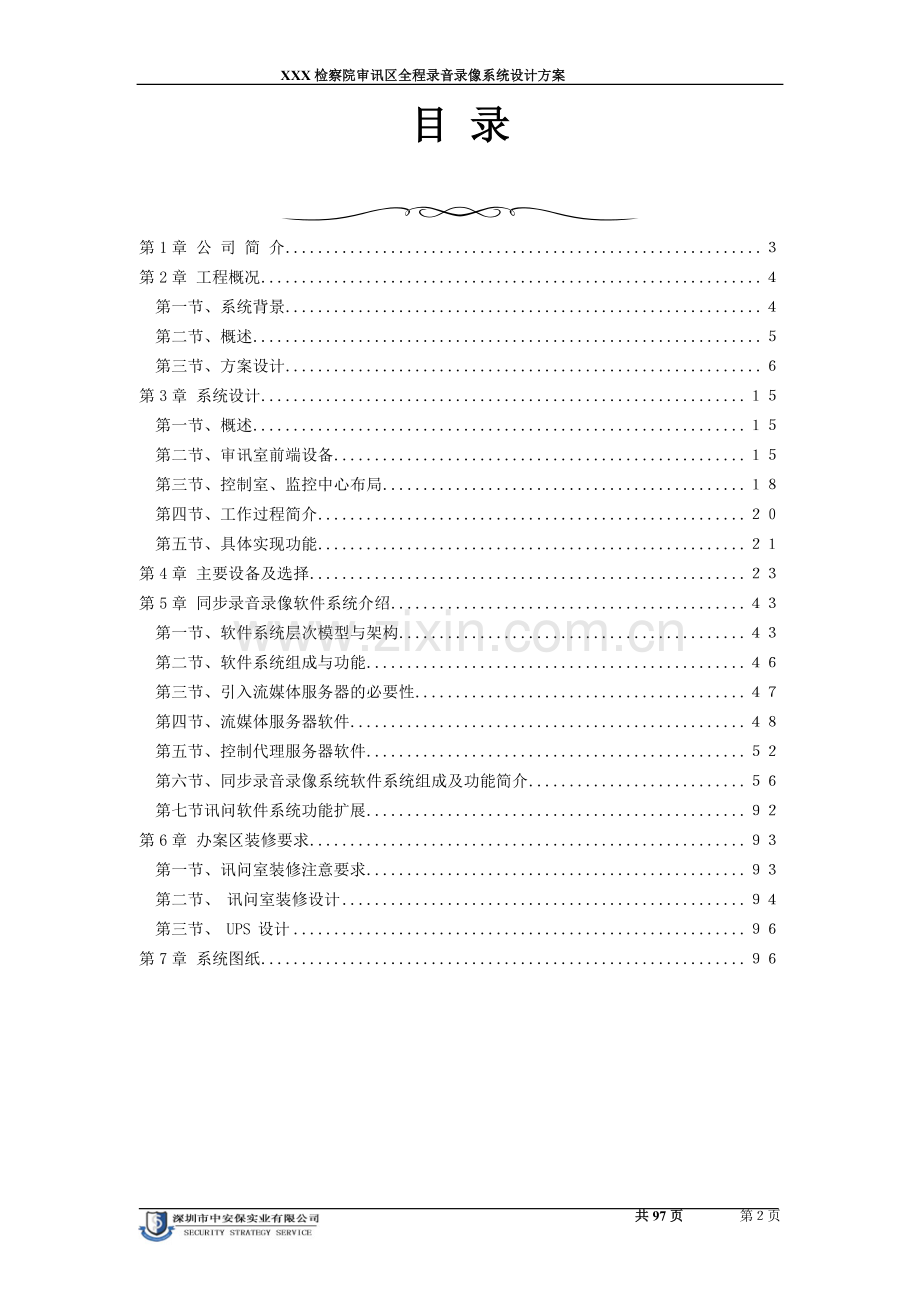

目 录

第1章 公 司 简 介 ３
第2章 工程概况 ４
第一节、系统背景 ４
第二节、概述 ５
第三节、方案设计 ６
第3章 系统设计 １５
第一节、概述 １５
第二节、审讯室前端设备 １５
第三节、控制室、监控中心布局 １８
第四节、工作过程简介 ２０
第五节、具体实现功能 ２１
第4章 主要设备及选择 ２３
第5章 同步录音录像软件系统介绍 ４３
第一节、软件系统层次模型与架构 ４３
第二节、软件系统组成与功能 ４６
第三节、引入流媒体服务器的必要性 ４７
第四节、流媒体服务器软件 ４８
第五节、控制代理服务器软件 ５２
第六节、同步录音录像系统软件系统组成及功能简介 ５６
第七节讯问软件系统功能扩展 ９２
第6章 办案区装修要求 ９３
第一节、讯问室装修注意要求 ９３
第二节、 讯问室装修设计 ９４
第三节、 UPS 设计 ９６
第7章 系统图纸 ９６

第1章 公 司 简 介

成立于2002年8月，是为适应中国加入WTO后保安行业面临的新形势，经区、市、省三级公安主管部门批准，以公安部改制企业中安保实业有限公司为主成立的综合类、跨区域经营的保安服务企业，致力于为新形势下保安服务业的发展做出有益的尝试。
公司密切与全国保安同行合作，立足珠三角，辐射港澳台，确立了以人防为依托、以技防为方向、以商务特保为特色、走多元化经营管理的发展道路。从承揽泛珠江三角洲大型活动的安全保卫工作入手，重点向粤、港、澳、台四地投资商提供多样化的安全护卫，逐步把公司独具特色的保安服务做成行业精品。
公司拥有大批的行业精英和管理人才，按照现代企业组织模式，引入先进的企业管理机制，实行企业所有权、经营权、监督权分立。认真按照ISO9000的要求规范管理，运用新的运营理念和安全策略，为我们的客户提供更加专业化、人性化的保安服务。
作为从事安全策划、安全服务的专业化公司，我们在进一步拓展普通保安服务市场的同时，根据相关领域的最新发展和客户需要，提供个人安全护卫（保镖服务）、安全咨询、安全评估、电子保安、安防技术及商务调查和风险管理等全方位周到的服务。
中安保公司成立以来，严格按照公安部和各级公安机关的要求，守法经营，是中国保安协会和中国安防协会常务理事单位，在维护社会治安方面做了大量工作，取得了良好社会效益。安全是企业的生命，服务是企业的灵魂。我们仍将一如既往地以保一方平安为己任，坚持不懈地用积极的姿态、良好的职业素质和高标准的服务奉献于社会和民众，为创建和谐社会做出应有的贡献。

第2章 工程概况
第一节、系统背景
人民检察院反贪贿赂部门主要承办对国家工作人员的贪污、受贿、挪用公款等职务犯罪进行立案侦查等工作。随着改革开放、社会主义市场经济及科学技术信息化的不断发展，我们的检察官们所面对的经济案件罪犯都是一些高智商的犯罪分子，他们采用更为隐蔽的犯罪手段，对法律和侦查部门的办案程序及原有侦查手段都比较熟悉，这给案件的侦查带来了诸多的困难和不便。
审讯作为案件侦破中不可或缺的一个重要环节，如何利用现代化的侦查手段和当今的科学技术把现场审讯人员和指挥人员紧密结合起来，通过内外互动、上下协作、整体联动，实现分散到集中、个案到系统、单一到共同的转变，协调利用各个方面的资源，汇集每个侦查指挥人员的智慧，从而实现案件的快速侦破，更好更快更准的打击犯罪是我们检察机关所迫切需要解决的事情。
审讯监控系统在检察机关的应用已经比较普及，但传统的审讯监控系统主要采用模拟信号的传输和控制设备包括摄像机、视频矩阵切换器、多画面分割器、常延时模拟录像机、云台、解码器和控制器等，模拟系统设备繁多，图像远程传输质量很差，很不易进行远端控制，并且普遍存在着数据保存不易、资料检索不便、双向互动远程控制功能不强等缺陷。
实行讯问职务犯罪嫌疑人全程同步录音录像，是近年来检察机关加强执法规范化建设的一项重点工作。最高人民检察院副检察长王振川在2006年1月19日强调，各级检察院党组和检察长要高度重视，加强领导，积极争取党委、人大、政府和有关部门的支持，确保人员到位、器材到位、经费保障到位。
2006年1月19日全国检察机关推行讯问职务犯罪嫌疑人全程同步录音录像工作现场会在浙江省宁波市举行。会议透露，检察机关推行讯问职务犯罪嫌疑人全程同步录音录像工作分三步实施：第一步，从今年3月1日起，普遍实行讯问职务犯罪嫌疑人全程同步录音，高检院、省级院、省会（首府）市院和东部地区分州市院办理贿赂案件和职务犯罪要案实行全程同步录像；第二步，从2006年底开始，中西部地区分州市级院和东部地区县区级院办理贿赂案件和其他职务犯罪要案，必须实行讯问犯罪嫌疑人全程同步录像；第三步，从2007年10月1日开始，全国检察机关办理职务犯罪案件讯问犯罪嫌疑人实行全程同步录像。
王振川强调，在实行讯问职务犯罪嫌疑人全程同步录音录像工作中，应当把握好四条原则：
一 是全程同步的原则。必须坚持同步、全程录音录像；不能任意选择取舍。
二 是程序规范的原则。办案干警和技术人员必须严格按规定程序操作，切实防止程序违法和程序疏漏。
三 是客观真实原则。任何人不得对同步录音录像资料擅自进行剪辑或技术处理。
四 是严格保密原则，必须切实加强各个环节的保密工作，严防录音录像资料泄漏、流失。
王振川要求各级检察机关积极争取党委、政府及有关部门的支持，根据全程录音录像的需要，大力加强有关硬件设施和技术装备建设，把全程录音录像所需经费列入办案经费项目。加强对侦查干警和技术人员的培训，使办案人员尽快适应同步录音录像的办案新要求，严格执行《人民检察院讯问职务犯罪嫌疑人实行全程同步录音录像的规定（试行）》和同步录音录像的技术规范。要正确处理好全程同步录音录像与加大办案力度的关系，在做好讯问全程同步录音录像工作的同时，保持办案工作不松、力度不减。
各省、自治区、直辖市检察院，军事检察院，新疆生产建设兵团检察院反贪局、反渎职侵权局和检察技术部门的负责人出席了会议。

第二节、概述
采用简单的讯问、询问录像、录音、无声传递系统进行讯问侦查取证，在我国检察机关早已经被广泛应用。传统的讯问、询问监控系统主要采用模拟信号进行录音、录像、无声传递和控制，无法与现代数字信息系统和数字网络系统进行链接，从而达到远程讯问、远程指挥、远程监督、远程登录、远程查询、实时审查、数字文档、网络控制、异地案件讨论和联合办案等目的。随着现代科学技术的发展，其为是电子技术、微电脑技术、音视频压缩技术、多媒体技术、通信技术、网络技术的发展，使得旧系统要求进行数字化改造，新建项目直接进入数字化，以实现检察机关讯问、询问、侦查数字化和网络化，并实现远程指挥、远程监控、异地交流、移动办案、数字文档、网络控制、实时查询等功能，从而达到联合办案，加快取证，向法庭提供第一手资料等目的。

第三节、方案设计
一个优秀的检察院讯问、询问数字网络化监控指挥系统，必须符合检察院实际办案过程和办案程序，必须立足于先进的数字处理技术，以及先进的计算机技术、通讯技术、数据储存技术和网络交换技术，紧密结合检察院现有的信息资源和投入资金承受能力，并在技术上主要解决如下九个问题：视频图像要清晰，音频效果要保真，笔录文件要真实，环境设置要威严，系统操作要简便，网络传输要平滑，即插即用可扩展，冗余升级有保证，媒体示证不失真。
随着“科技强检”和检察机关“213”工程建设的大力推进，检察系统的一级专线网、二级专线网、三级专线网以及各个检察院的局域网已经搭建完成，相应的检察机关信息化建设初见成效，无论是在硬件还是在软件方面及办案人员的整体素质都有了很大提高，为进一步“科技强检”和发展铺平了道路，并为检察系统进行远程指挥、远程监控、远程讯问、远程登录、实时查询、移动办公、异地案件讨论和联合办案等提供了先觉条件，从而加强了其统一协调快速反应能力。现在，在某些地区市级检察院，已经开始搭建四级专线网（即：检察院审讯/监控/指挥网）。按照目前检察院科技建设的发展趋势，在我国沿海地区，各省会、地市的四级专线网近两年将搭建完毕。
该系统建成后，提高人民检察院整体装备水平和科技含量，为人民检察院处理侦破各类刑事案件、刑事犯罪和经济犯罪提供有力武器。使其在各类案件讯问、询问过程中无论是在时间上还是在空间上都能保持音视频同步，图文并茂，而且有据可依，有据可查，可按照卷宗形式对每一个细节进行数字化录入备案，供日后查询、回放、核实、比对和进行案件分析，使一切犯罪行为难逃法网，并对具体办案人员起到一定的监督作用，彻底防止了刑讯逼供和内部串供。
在方案设计之前，我们考虑到了人民检察院整体讯（询）问监控指挥系统与其它市院和其它区县院讯（询）问监控指挥监控系统整合问题，并融入了人民检察院提出的建设性思想。该系统建成后，将成为人民检察院办案、审案、取证的中枢，为整个系统下一步全市检察院联网整合奠定了基础。
一、建设目标
建设一个包含7间审讯室（4间审讯室、2间讯问室、1间辨认室），1间干警休息室，1间领导指挥室和1间主控室（控制中心）在内的审讯指挥一体的审讯指挥体系，可以通过音视频分别观看每间审讯室的情况并可以实现语音、文字的双向信息传递。
系统功能要求：
在控制中心，前端录像信息通过音视频矩阵传输到电视墙上，指挥人员可以观看到审讯室的画面并通过语音指导前方的审讯人员，观察每个案件的进展。指挥人员可以用无声电话等设备和审讯人员进行实时语音、文字、视频交流，指导整个审讯过程。指挥人员利用指挥端计算机，点击进入该审讯室，并可在同一画面上监视、监听该室的实时视频画面和声音。根据讯问进展情况，指挥人员与审讯人员可进行语音、文字和视频对话，实时发出各种指令，适时调整讯问策略和方向，有利于快速突破案件。在审讯过程中，需要对整个审讯室的温湿度进行实时检测，并根据不同的温湿度系统会自动开启和关闭空调设备等，使得办案环境控制数字化和人性化（本系统方案中不含此项功能）。目前，智能化的数字化审讯监控指挥系统已经为办案人员提供最便捷的办案条件，最大程度的优化了审讯过程；为审讯过程带来最高层面的加密，大大减低了串供、翻供的机率，为重大、特大案件的联合审讯提供最安全的平台。要保证监控能够随时调用，且监控要有严格的授权，要对检察长有对应的授权，以保证信息的安全，不泄密。根据检察院提出的要求，要考虑审讯室互动。审讯系统分为4个审讯室，一个指挥中心。每个审讯室放3个以上摄像机，2个拾音器。装修要求整个审讯系统单独配备UPS，确保办案区审讯监控系统在断电情况下的应急供电，在设计审讯监控系统中应满足上述这些需求。

二、系统建设特点
我司凭借对音视频应用技术的多年实践经验和弱电集成能力，以及丰富的检察院业务的了解和对检察院面向实际办案过程的应用需要的掌握，结合人民检察院的要求，我们针对人民检察院的实际情况做了综合考虑，提出以卷宗管理为基础的系统解决方案。其设计功能、设备选型和设备分布完全是依照人民检察院实际情况和系统要求设计的。方案主要包括：讯（询）问系统设计、指挥中心布置、控制系统设计、供电系统设计和室内装修设计要求。
1） 采用高清晰度的视频压缩技术，图像分辨率最高可以达到704*576，相当于DVD的画质，图像十分清晰，一般图像分辨率是352*288。除了高质量的图像外，系统对声音的处理也尽可能的做到清晰、保真，并且音视频完全同步。
2） 系统以卷宗管理为基础，自动归档每次讯问的案卷信息、录影文件以及审讯重点记录，并且自动建立相应的台帐，以便日后的查询和统计。
3） 系统的控制主机采用双机热备份工作，双机同步工作可以有效防止硬件失效时丢失录影数据，确保系统稳定可靠的工作，大大增强系统的可靠性。
4） 系统具有强大的网络功能，能够满足局域网、专线网的数据传输要求，具有网络远程访问功能。系统还集成了通讯指挥功能，允许领导与审讯人员之间通过网络进行语音或文字的双向交流。语音指挥时的声音具有非常高的流畅性和实时性。
5） 系统具有强大的权限管理功能，系统采用分组管理的方式管理用户的权限以及案卷资料。用户只有对相关案卷拥有权限时，才能查看该案卷的录影文件，具有很高的安全性和保密性。
6） 系统除了具有很高的可靠性、稳定性、安全性和保密性外，并且用户可以根据自己的实际需要进行灵活的配置，以达到最佳的适用性和经济性。

三、设计依据
※《人民检察院讯问职务犯罪嫌疑人实行全程同步录音录像技术规范（试行）》
※《广东省检察机关讯问监控系统和全程同步录像设施标准》
※《人民检察院办案用房和专业技术用房建设标准》
※ 2006年1月19日全国检察机关推行讯问职务犯罪嫌疑人全程同步录音录像工作现场会最高人民检察院副检察长王振川强调的四条原则：A、是全程同步的原则。必须坚持同步、全程录音录像；不能任意选择取舍。 B、是程序规范的原则。办案干警和技术人员必须严格按规定程序操作，切实防止程序违法和程序疏漏。C、是客观真实原则。任何人不得对同步录音录像资料擅自进行剪辑或技术处理。D、是严格保密原则，必须切实加强各个环节的保密工作，严防录音录像资料泄漏、流失。
※《安全防范工程费用概预算编制办法《GA/T70-94 》
※《防盗报警中心控制台》 GB/T16572-1996
※《报警图象信号有线传输装置》GB/T16677-1996
※《民用建筑电气设计规范》JGJ/T16-92
※《电子计算机房设计规范》GB50174-93
※《工业电视系统工程设计规范》GBJ115-87
※《工业企业通信接地设计规范》GBJ79-85
※《民用闭路监视电视系统工程技术规范》GB50198-94
※《有线电视系统工程技术规范》GB50200-94
※《高层民用建筑设计防火规范》GB50045-95（2001版）
※《CATV行业标准》GY/T121-95
※《火灾自动报警系统施工及验收规范》GB50166-92
※《大楼通信综合布线系统》YD/T926.1-97
※《建筑与建筑群综合布线系统工程设计规范》GB50311-2000
※《建筑与建筑群综合布线系统工程验收规范》GB50312-2000
※《安全防范工程程序与要求》GA/T75-1994
※《安全防范系统通用图形符号》GA/T74-2000
※《用户交换机标准》YD344-90
※《会议系统电视及音频的性能要求》GB/T15381-94
※《64-1920kbit/s会议电视系统进网技术要求》GB/T15839-95
※《建筑物防雷设计规范》GB50057-94（2000年版）
※ TIA/EIA568A《商业建筑电信布线标准》
※ TIA/EIA569《建筑通讯线路间距标准》
※ ISO/IEC IS11801《用户建筑综合布线》
※ IEEE802.3《CSAM/CD接口方式》
※《计算机软件开发规范》 GB8566-88
※《电气装置安装工程电缆线路施工及验收规范》 GB50168-92
※《安全防范工程程序与要求》 GA/T75-94

四、设计原则
检察院审讯监控指挥系统总体目标是建设全国一流的审讯室和侦查指挥中心，实现讯问监控系统数字化和讯问同步录像全程化，保证讯问图像和声音的质量，实现音视频数字化采集、压缩、实现高清晰视频和高清晰高保真语音传输和控制，及视频资料的安全备份存储、高效查询、方便归档，具备同步笔录录入功能。并充分利用检察专线网，实现讯问数据的快速传输，实现远程审讯、交叉审讯、对比审讯、联合审讯、证据保存等数字化审讯管理。数字化审讯信息系统平台，通过网络指挥协调，使审讯工作从案件受理按流程自动生成案件管理，并实现文字图像联动检索。满足讯问犯罪嫌疑人全程同步录音录像和远程侦查指挥及诉讼活动的需要，为规范执法行为提供强有力的科技支撑。
方案设计时要遵循“技术先进、运行成熟、操作简单、扩展性好、容易维护和使用方便”的原则。
检察院讯问、询问监控指挥系统，作为检察院电子政务系统中的一个重要组成部分，系统的总体目标是应突出科技强检、提高办案的速度和效率，并通过技术手段取证，保证办案质量。为了实现本系统的总体设计目标，我们遵循以下原则：
(1)面向应用的原则
面向应用的原则是系统必须符合检察院办案过程的业务流程、管理规范和使用特点。 系统设计与应用结合才能保证系统的生命力，并让系统真正利用起来，发挥出其应有的作用，保证办案的质量、效率和可储存性。
(2)技术先进的原则
技术先进的原则是系统集成的前提，我们保证该系统在音频、视频、笔录和数字化储存方面具有当前的先进性，使得该系统建成后，在几年内仍然可以保持较高的技术先进性，不至于被新技术迅速淘汰，造成浪费。
(3)可靠性原则
可靠性是任何商用系统的基本要求，对于本系统来讲则显得尤为重要。可靠性具体表现在两方面：软件的可靠性和硬件的可靠性。
软件的可靠性：软件的系统设计、编码、调试必须完全符合规范、与操作系统保持无缝融合，要通过大量的系统测试、调试和升级再造，以此来保证软件的可靠性，并且使系统软件升级简单化。
硬件的可靠性：为了防止硬件出现故障而导致系统无法工作，在选择高品质的硬件设备基础上，系统的控制主机采用双机热备份来进行工作，当其中的一台主机发生故障时，另一台可以继续工作。对此，我们尽量使操作功能软件化，减少故障点；我们还采用完整的备份系统和系统安全包对系统数据进行保护，把故障率降到最低点。
（4）安全保密性原则
数据的安全性和保密性直接影响到案件的办理，它是整个系统重要指标之一。我们在各个操作环节上都进行了严格的身份认证和权限管理，所有的数据都采用水印保护功能，确保系统的安全性和保密性。其安全保密性主要体现在：
录像、笔录等文件数据是否会被非法删除？录像、笔录等文件是否有明确的权限定义，是否会被非法查看、修改？
系统具有登录日志流水备案、存档功能。
系统软件完全采用二进制底层编码汇编。
系统采用网络认证，保证非法人员无法登录到系统中。
系统采用通道认证，不具有权限的无法打开音视频通道。
系统采用访问权限管理，不具有权限的无法访问磁盘数据。
系统采用音视频屏蔽方式，外界人员无法看到讯（询）问过程。
在此基础上，我们还设置：管理员权限、领导权限、工作人员权限，系统还以“组”的形式将各个部门进行软隔离，实现分级管理。
（5）结构开放性原则
系统遵循操作人性化、管理工具实用化和设备配置系列化等原则；系统设置灵活、维护简单、扩充方便、能适应业务的快速发展；系统还具有很好的规范性和开放性，能与原有业务系统和管理系统互联，由于系统采用标准接口，使新增加设备或临时可移动设备实现即插即用。
系统整合原则：为充分保护检察院现有投资，在该项目建设中，我们始终坚持软件与原有系统设备的整合，使各系统能够有机的整合在一起，工作在一个平台上。
资源共享原则：我们采用开放式网络构架，方便数据交流、信息互通。资源共享的原则是指全市的各个检察院系统能够互联互通，同在一个网络平台上，并能与省院、高检平滑连接。比如，市检察院的领导可以访问各区县检察院的系统，查看案卷中的音视频资料和电子笔录文件，或进行远程指挥；省院能跨市院直接访问区县院。通过网络实现各个系统之间的信息共享，提高整体工作效率和办案速率。
（6）良好的性价比原则
作为一个优秀实用的商业化产品，良好的性能价格比是该系统的重要性能指标。在本系统的设计和实施中，我们注重用户的使用和资金投入，用户可在我们的系统平台上，根据具体的业务需要、资金的投入，相应的采用不同的系统配置，构架自己的讯（询）问监控指挥系统。
（7）与上级构架连接原则
作为一个优秀实用的商业化产品，还需要考虑到系统的拓展性，下级部分应该与上级主管部门通过权限限制、加密功能实现与上级部门以及其他同等级部门连接，实现远程监控指挥功能和大型联网功能，使得审讯资料即可以不被泄漏，又可以完成上级的监控指挥功能。

五、审讯监控指挥系统设计
检察院讯（询）问监控指挥系统，作为检察院电子政务系统中的一个重要组成部分，与常规监控存在本质性的区别，它在稳定性、可靠性、保密性、实时性、综合性和业务流程等方面有很高的要求，系统必须符合检察院办案过程的业务流程、管理规范和使用特点，另外还要在技术上解决音频保真、视频清晰、笔录真实、管理简便、系统保密、防止涂改等诸多问题。
1、核心系统
采用两台检察院专用硬盘录像机组成双机热备份系统，形成系统核心，并采用先进的心跳检测技术使主机和备机保持同步，采用系统管理机挂接磁盘阵列柜完成海量数据储存。
根据需要配备专用磁盘阵柜，长期保存案卷信息、笔录文件、音视频文件，方便日后查询和检索。
备份系统软件安装在系统管理机上，通过SCCI接口对磁盘阵列进行管理，并负责音视频及文字的导入、导出工作。
远程网络终端可通过检察院专线网直接访问硬盘录像机（DVR），方便远程办案、案卷查询和案件管理。
2、系统解决方案示意图

3、交叉审讯 即通过网络物理隔离使得通过专网和公网都可以看到审讯过程并指挥审讯。

4、联合审讯 对方观看审讯过程，并通过指挥中心对审讯进行指挥控制。

5、对比审讯 在指挥（控制）端实现“一对多”的审讯。

6、远程审讯
通过网络可以使上级领导观看并指挥审讯过程。通过网络进行音视频传输，并可以通过指挥对话框实时对话，并可拓展为使用PDA远程指挥功能。
第3章 系统设计
第一节、概述
检察院讯（询）问监控指挥系统，作为检察院电子政务系统中的一个重要组成部分，与常规监控存在本质性的区别，它在稳定性、可靠性、保密性、实时性、综合性和业务流程等方面有很高的要求，系统必须符合检察院办案过程的业务流程、管理规范和使用特点，另外还要在技术上解决音频保真、视频清晰、笔录真实、管理简便、系统保密、防止涂改等诸多问题。
xxx检察院全程录音录像系统工程拟建设一个4间审讯室、3间询问室；另1间领导指挥室和1间监控中心在内的审讯监控指挥系统，可以通过音视频分别观看7间审讯室的情况，并可以实现语音、文字的双向信息传递。

第二节、审讯室前端设备
系统主要由7间审讯室和一个指挥中心、监控室组成，每间审讯室安装3个摄像头，其中一个能够反映讯问室全景，包括检查人员和犯罪嫌疑人等，另两个能够分别反映犯罪嫌疑人正面特写状态（可变焦），审讯人员的正面状态，画面以画中画方式显示。
（1）在审讯室内，分别安装球机一台，一个用于摄取讯问人员和办案人员画面（辅画面）；能够反映讯问室全景，包括检查人员和犯罪嫌疑人；安装智能球摄象机一台，用于摄取犯罪嫌疑人画面（主画面）。
审讯室设审讯椅一把，安置犯罪嫌疑人；设讯问台一张，供检察官讯问使用。其布置如下：

审讯室设三台摄像机，一台摄取主画面（犯罪嫌疑人画面），另一台摄取副画面（审讯人员画面）。第三台球机为领导指挥专用镜头，其中二个画面（主副画面）经画中画叠加处理后，进入系统硬盘录像机和电视墙及指挥室显示大屏；主画面摄像机采用智能球摄像机，可随时进行调焦处理，必要时可拉近镜头对犯罪嫌疑人进行特写录像；辅画面采用智能球摄像机，可随时进行调焦处理，主要录制讯问人员和室内部分背景情况。
审讯室设PC讯问终端机，用于系统审问终端和审问交流工具使用；室内安装二只监听话筒用于拾音，拾取的声音经混音处理后送往系统硬盘录像机，并与视频信号同步录入；审问台设无铃声彩灯电话一部，用于应急语音通讯。
审讯室前端设备分布图：

摄像机分布：
序号
设备名称
安装方式
类型
视角
监视范围
1
01号摄像机
审问一室明安装
枪机形摄像机
可调视角
主画面被审人员
2
02号摄像机
审问一室明安装
枪机形摄像机
可调视角
辅画面讯问人员
3
03号摄象机
审问一室明安装
高速球
全方位
全景
监听器分布：
序号
地名
安装方式
单位
数量
监听性质
1
审问室
墙上安装
个
2
室内讯问对话语音
多媒体示证 液晶电视机分布：
序号
地名
安装方式
单位
数量
性质
1
审问室
墙上安装
个
1
展示审讯相关资料
主要实现如下功能：
² 音视频获取、录制、同步备份设备、物证、书证等证据的录入显示设备，时间、温度和湿度显示设备，不间断电源设备等。网络传输的加密处理。
² 安装拾声设备2个，录音的声音无失真，录像画面应达到色彩饱和、清晰无畸变。
² 后端刻录功能，审讯结束每间审讯室审讯完毕即同时刻录出两张光盘。光盘自带加密功能且不可编辑。
² 固定摄像机的清晰度达到480线以上，具有自动光圈调整、自动聚焦、自动色彩平衡功能。便携式的录像设备指标应不低于固定的录像设备。
² 硬盘录像设备具有同步备份功能，性能可靠，并有同步备份设备。硬盘录像机可采用MPEG-4或MPEG-2的编码格式。
² 多媒体示证液晶电视机通过监控中心控制，播放针对案件突破的音视频资料，达到突破案件的效果。
系统采用两台检察院专用硬盘录像机组成双机热备份系统，形成系统核心，并采用先进的心跳检测技术使主机和备机保持同步，采用系统管理机挂接磁盘阵列柜完成海量数据储存。根据需要配备专用磁盘阵柜，长期保存案卷信息、笔录文件、音视频文件，方便日后查询和检索。备份系统软件安装在系统管理机上，通过SCCI接口对磁盘阵列进行管理，并负责音视频及文字的导入、导出工作。
远程网络终端可通过检察院专线网直接访问硬盘录像机（DVR），方便远程办案、案卷查询和案件管理。
第三节、控制室、监控中心布局
监控中心的布局，一个由16台显示屏组成的电视墙，（4台47寸的液晶屏和12台21寸的高清100hzCRT监视器）一个系统操作控制台，网络机柜、实物展台、监听系统、ups系统、办案椅子等组成。
办案领导指挥时，通过领导指挥软件，访问音视频矩阵，查看办案实况，并通过电脑操作控制球机，观看审讯室办案进展情况。配置手写板，方便领导灵活操作，同时功放音响将现场的声音传达到指挥室。
具体布置如下：
监控室布置图
指挥室布置图

审讯机房室设控制台和电视墙，可在室内排放几把椅子，用于案件相关人员就座。
电视墙：指挥监控画面，案件指挥人员可根据院领导和案件指挥人员的需要操纵控制键盘将任意案件画面切换到大屏进行显示进行案件商讨和指挥。【根据现场勘察情况和XXXX检察院办案区现有设备情况布置】
系统控制台是控制中心，主要用于安放系统主机，并配置一台系统管理机和一台磁盘阵列柜，可附加DVD/VCD刻录机。台面根据硬盘录像机的台数设置显示器，并分别显示系统主机和系统管理机的画面。控制台上须增加通信“麦克、耳机和聊天视频头”方便通信指挥。
总控制室采用数字矩阵技术获取审讯现场音视频图像，实现审讯/询问监控系统与激光局域网、二三级专网及侦查指挥系统的连接。并通过图像硬解压输出到电视墙。
第四节、工作过程简介
摄像机摄取视频图像，经视频分配器分别送往电视墙、画中画叠加器、音视频矩阵、多画面处理器。
画中画叠加器将视频画面叠加后送往硬盘录像机进行显示、存档、监控；
电视墙显示所有视频图像，为操作管理人员提供监控画面；
音视频矩阵通过解码器控制云台、镜头，并负责画面切换，将切换画面以大屏幕形式向指挥中心提供指挥画面；
前置放大器将音频信号放大处理后经调音台混音，分2路输出，一路到矩阵切换输出后置功放机推动扬声器发声，为控制中心提供监听音源；另一路到刻录机中进行存储或实时刻录。
音视频矩阵将音频信号与视频信号同步切换到指挥中心大屏，大屏附带的扬声器将监听声音与监视画面同步播放；
硬盘录像机将监听到的音频信号与视频信号混合后同步录入到硬盘中进行储存，为日后回放、查询提供数据资料；
讯问终端为各讯问、询问室提供讯问、询问笔录、无声传递工具，与双机热备系统构成网络讯问、询问平台，提供真迹笔、电子白版、字字真迹、即时音视频通讯功能，并支持讯问、询问实时查询、录像检索和翻阅历史资料等功能；
指挥终端为院领导和上级院领导提供了简便、快捷的指挥、监督工具，领导可在局域网和专线网上进行远程指挥，可实时查看讯（询）问全过程，并可以进行文本指挥、音视频指挥、视频监督等。
在每个讯问室的讯问桌上安装开始录像和重点提示按钮与指示灯。该按钮方便讯问、询问人员启动录像和设置重点标记，指示灯使讯问、询问人员很直观的掌握控制中心录像机的当前工作状态。
多媒体示证 液晶电视机，根据办案需要，向嫌疑人展示音视频资料，有利于案件的快速推进和审理。
话筒，方便控制中心管理人员通过网络与讯问、询问人员即时通话进行语音交流。
系统大屏幕和音视频矩阵分控键盘组成指挥中心观察、监督主体，增加笔记本电脑或PC终端机作为指挥终端完成指挥功能。
卷宗管理和监控指挥系统，方便远程指挥、远程讯问、远程监督、远程查询、实时审查、移动办公、异地案件讨论等并达到联合办案目的。
第五节、具体实现功能
实现讯问、询问全过程监控和音视频数字化处理；
实现全数字化录入、存档、查询、回放；
实现全网络功能，并达到远程控制、远程指挥、远程监视、远程讯问、移动办案；
实现讯问、询问笔录、案件移交等电子化、表格化、规范化、程序化；
实现硬盘数字储存、数字录入音视频信号和数字文字表格功能；
实现有声和无声信息传输功能，供讯问人员与监审人员（包括领导）选择；
实现系统海量存储功能，可将整个讯问、询问过程储存到系统磁盘阵列；
实现网上交流功能：文本交流、音视频交流、电子白版交流等；
实现卷宗合并功能：可根据需要对同一个案子的文件进行合并；
采用分权管理，并授权：管理员权限、领导权限、工作人员权限；
采用键盘、真迹签名笔、手写板、电子白版等功能，方便工作指挥人员操作；
采用双向视频功能，可实现任意画面、图片、手迹视频传递；
采用开放式网络框架结构，系统支持跨网段多级访问；
采用双机热备功能，避免宕机造成系统瘫痪；
采用组管理功能，保证系统数据文件的安全性，确保系统文件不会被篡改；
采用备份软件系统，方便A/D、D/A数模转换和文档转移；
采用日志功能，使每个登录系统的终端用户进行备案；
采用网络认证功能，确保系统登录的安全性；
采用真迹签名功能，方便办案人员与领导对案卷的“确认”和审批；
采用时间校准功能，保证系统讯问、询问时间的一致性；
采用掉电自恢复功能，保证系统的正常运行和运行的可靠性。
检察院在办理案件时，需要对相关的犯罪嫌疑人和证人进行讯（询）问，讯（询）问的过程需要进行同步录音、录像，并且记录讯（询）问笔录。本系统不同于普通的监控系统，是以卷宗方式来保存和管理录像和笔录文件的。卷宗管理是整个系统的基础。当系统开始录像时，用户需输入相关的录像案卷信息，包括：案由、讯问人、录制人、讯问日期、讯问地点、办案部门以及被讯问人的详细情况。有了这些案卷信息，日后就可以很方便的进行查询、审阅、打印和检索，用户可以检索出某个被讯问人的视频文件和笔录文件。除了卷宗管理外，监控录像功能还具有以下特点：
12小时提醒功能：
按照检察院的讯问规定，首次讯问不得超过12小时。在首次讯问时，系统提供12小时提醒功能，当讯问时间到12小时时，系统会提示讯问时间已经超过12小时，包括控制主机和所有在线的案件客户端都会收到该提示。
用户可根据自己的习惯和偏好设置提醒时间间隔，如：
当讯问时间持续了6小时后，每小时提醒1次；
当讯问时间持续了10小时后，每半小时提醒1次；
当讯问时间持续了11小时后，每10分钟提醒1次；
首次讯问时间提醒功能
首次讯问时间提醒功能，可以使检察员更好的掌握讯问时间和讯问节奏，以防止出现超过12小时的规定。
录像房间设置：对于每个录像房间，用户可以设置该房间的类型是讯问室还是询问室。
禁止录像设置：为了保护犯罪嫌疑人的隐私，在有些房间可以设置是否允许录像，当用户设置该通道为禁止录像，系统就不会对该通道进行录像。
讯问重点记录：系统提供讯问重点记录功能，即在录像过程中插入关键“点”标记。当用户进行检索和回放时，可以直接点击该关键“点”，播放器将直接跳到该关键“点”进行图像回放，从而节省了工作人员的检索时间。讯问重点记录会自动归档到相关的案卷中。讯问人员可以通过客户端程序或按讯问桌上的重点标记按钮来标记讯问重点记录。
录像信息显示：在录像的过程中，在每个讯（询）问室的录像画面上会有详细的录像信息显示，方便讯（询）问人员、指挥人员检索、及时了解情况，并对录像文件核实，使得录像资料真实可信，而且方便指挥人员定位和对讯（询）问状况掌握。
第4章 主要设备及选择
目前，采用的视频传输设备发展的己经比较成熟（如：光纤、微波、激光、红外线、非屏蔽双绞线、视频电缆等），而数/模转换用的视频压缩采集卡尚处于一个发展阶段，现在最常采用的有：MPEG-2、MPEG-4和H.264的。图像信号使用的数/模转换卡，也仅在上世纪90年代末由美国Intel公司对图像处理芯片的突破后才逐步推出。目前市场上的视频采集卡也属于良莠不齐，有的也仅仅能达到最基本要求，在网上传输很成问题，其为是软解压卡，根本不能使用在xxx检察院办案区讯（询）问监控指挥系统当中。
很多音视频采集卡，其视频分辨率只在352×288线，应用于安防环境监控是可以的；xxx检察院办案区讯（询）问监控指挥系统集图像、语音、数据于一体，不但使远程指挥者具有亲临现场的感觉，还要保持音视频的高清晰度，网络传输还必须平滑。对此，系统要求音视频压缩采集卡不但要有高压缩比，还要具备声音、画面回放高清晰度。我们该系统采用H.264音视频压缩技术，视频达到704×576线，其音频对20KHz带宽的语音进行48KHz采样，16位量化处理。从真正意义上实现了音频保真、视频清晰。
由于系统存在隐蔽性要求，目前采用的摄像机安装隐蔽措施有二种：一种是利用明装安装，一种是采用针孔摄像机隐蔽安装。
采用明装，可以选用针对室内灯光环境下，镜头可多种变化的功能强大的一体化摄像机，功能更完善，针对性强，只需要解决好安装保护和便于维修的问题。
使用针孔摄像机存在以下四个问题：
实际进光量少，影响成像清晰度，并限制了最低照度值，不利于法庭取证；
由于现场是审讯室，领导指挥高速球、全景摄像机、嫌疑人主画面摄像机都为了取得较好的监看视角，根本无法做到隐蔽安装，且现当今资讯发达，被审理的嫌疑人肯定知道审讯室里有摄像机，所以这种环境里没有必要去隐蔽安装摄像机，；
由于微小镜头的技术限制，使得整体图像质量差；
无法实现变焦遥控功能、产品功能受限制。
整个审讯时采用软包，针孔镜头难以固定，由于物理特性，容易将镜头遮挡，维护量大。
谈话室通常是关闭灯光环境下工作的，存在的问题主要是光线一定的衰减，同时还存在颜色偏差问题，解决办法是：在配备优质的摄像机前提下，选择高品质三基色灯管，利用摄像机本身的功能对该缺陷进行弥补。实际应用中的日光灯（3500K），多组组合，基本能达到白天日光下的照度（5800k），满足摄像机完成高质量的成像清晰度。
采用高清晰度的视频压缩技术：系统采用H.264视频移动压缩技术（MPEG4/Part-10），符合国际通用标准，视频分辨率可达到704×576，相当于DVD的画质，而且图象质量和色彩细腻、逼真、动感好。预览分辨率和编码分辨率可达4CIF。实时完成视频和音频压缩，不丢帧。可设置编码的帧格式(I、B、P帧序列)。可设置图像
