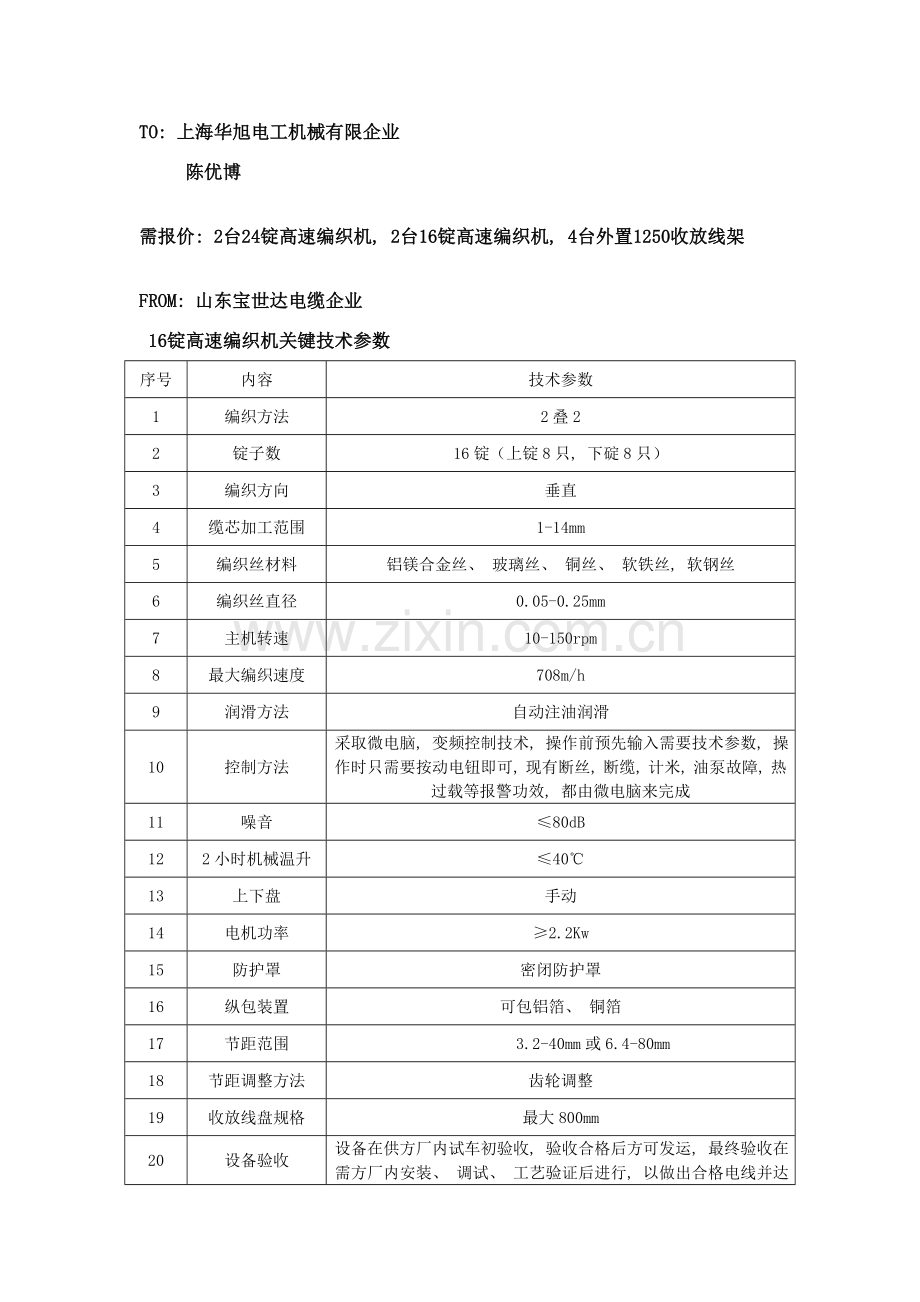

TO: 上海华旭电工机械有限企业陈优博需报价: 2台24锭高速编织机, 2台16锭高速编织机, 4台外置1250收放线架 FROM: 山东宝世达电缆企业 16锭高速编织机关键技术参数序号内容技术参数 1 编织方法 2叠2 2 锭子数 16锭（上锭8只, 下碇8只） 3 编织方向垂直 4 缆芯加工范围 1-14mm 5 编织丝材料铝镁合金丝、玻璃丝、铜丝、软铁丝, 软钢丝 6 编织丝直径 0.05-0.25mm 7 主机转速 10-150rpm 8 最大编织速度 708m/h 9 润滑方法自动注油润滑 10 控制方法采取微电脑, 变频控制技术, 操作前预先输入需要技术参数, 操作时只需要按动电钮即可, 现有断丝, 断缆, 计米, 油泵故障, 热过载等报警功效, 都由微电脑来完成 11 噪音 ≤80dB 12 2小时机械温升 ≤40℃ 13 上下盘手动 14 电机功率 ≥2.2Kw 15 防护罩密闭防护罩 16 纵包装置可包铝箔、铜箔 17 节距范围 3.2-40mm或6.4-80mm 18 节距调整方法齿轮调整 19 收放线盘规格最大800mm 20 设备验收设备在供方厂内试车初验收, 验收合格后方可发运, 最终验收在需方厂内安装、调试、工艺验证后进行, 以做出合格电线并达成要求速度为最终验收标准。 21 物品 1.提供设备使用说明书、电气原理图、电路图、外部接线图、机器结构图, 易损件零件图及标准件型号、安装材料规格、数量表等, 两份纸质, 一份电子版。 2.提供交流变频器及其它关键元器件使用手册、使用说明书及操作指南等, 各一份纸质。 3.提供地角螺栓一套、对应工具箱附工具一套。【单证】装箱单、合格证各1份 24锭高速编织机关键技术参数序号内容技术参数 1 编织方法 2叠2 2 锭子数 24（12上锭、 12下碇） 4 编织方向垂直 5 缆芯加工范围 2-24mm 6 编织丝材料铝镁合金丝、玻璃丝、铜丝、不锈钢丝、铁丝、涤纶丝 7 编织丝直径 0.08-0.25mm 8 主机转速 10-100rpm 9 最大编织速度 ≤800m/h(最大转速, 最大节距时) 10 润滑方法自动注油润滑 11 控制方法采取微电脑, 变频控制技术, 操作前预先输入需要技术参数, 操作时只需要按动电钮即可, 现有断丝, 断缆, 计米, 油泵故障, 热过载等报警功效, 都由微电脑来完成 12 噪音 ≤80dB 13 2小时机械温升 ≤40℃ 15 电机功率 ≥3.0Kw 16 防护罩密闭防护罩 17 纵包装置铝箔、铜箔 18 节距范围 13.3-134.5mm 19 节距调整方法齿轮调整 20 收放线盘规格内置最大800mm 外置 1250-1600mm 21 牵引方法轮式牵引 22 设备验收设备在供方厂内试车初验收, 验收合格后方可发运, 最终验收在需方厂内安装、调试、工艺验证后进行, 以做出合格电线并达成要求速度为最终验收标准。 23 物品 1.提供设备使用说明书、电气原理图、电路图、外部接线图、机器结构图, 易损件零件图及标准件型号、安装材料规格、数量表等, 两份纸质, 一份电子版。 2.提供交流变频器及其它关键元器件使用手册、使用说明书及操作指南等, 各一份纸质。 3.提供整条生产线连接电缆一套（不含主电源进线, 配线长度按设备标准地基图提供）, 提供全套地角螺栓。 4.提供对应工具箱附工具一套。【单证】装箱单、合格证各1份
