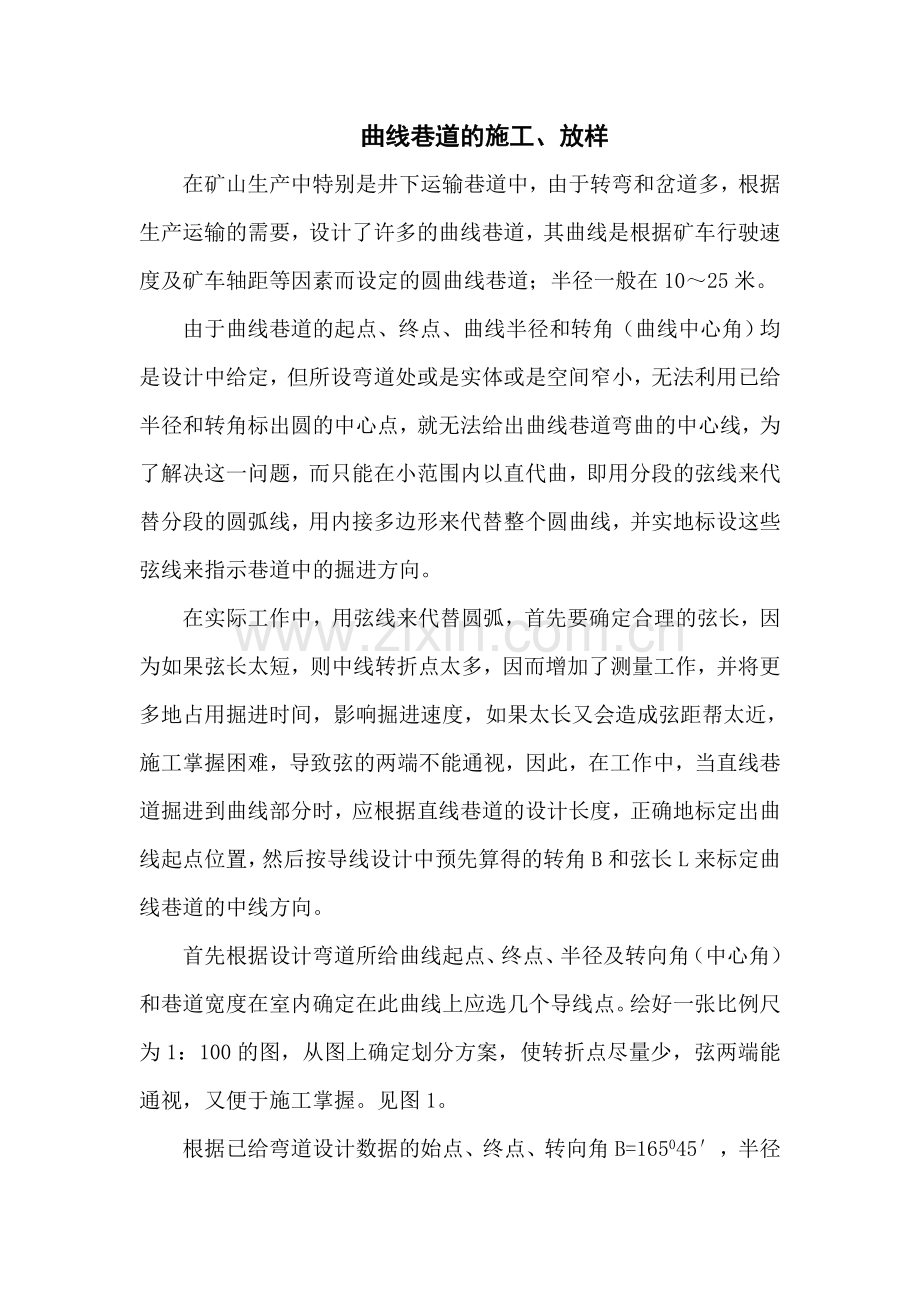

曲线巷道的施工、放样
在矿山生产中特别是井下运输巷道中，由于转弯和岔道多，根据生产运输的需要，设计了许多的曲线巷道，其曲线是根据矿车行驶速度及矿车轴距等因素而设定的圆曲线巷道；半径一般在10～25米。
由于曲线巷道的起点、终点、曲线半径和转角（曲线中心角）均是设计中给定，但所设弯道处或是实体或是空间窄小，无法利用已给半径和转角标出圆的中心点，就无法给出曲线巷道弯曲的中心线，为了解决这一问题，而只能在小范围内以直代曲，即用分段的弦线来代替分段的圆弧线，用内接多边形来代替整个圆曲线，并实地标设这些弦线来指示巷道中的掘进方向。
在实际工作中，用弦线来代替圆弧，首先要确定合理的弦长，因为如果弦长太短，则中线转折点太多，因而增加了测量工作，并将更多地占用掘进时间，影响掘进速度，如果太长又会造成弦距帮太近，施工掌握困难，导致弦的两端不能通视，因此，在工作中，当直线巷道掘进到曲线部分时，应根据直线巷道的设计长度，正确地标定出曲线起点位置，然后按导线设计中预先算得的转角B和弦长L来标定曲线巷道的中线方向。
首先根据设计弯道所给曲线起点、终点、半径及转向角（中心角）和巷道宽度在室内确定在此曲线上应选几个导线点。绘好一张比例尺为1：100的图，从图上确定划分方案，使转折点尽量少，弦两端能通视，又便于施工掌握。见图1。

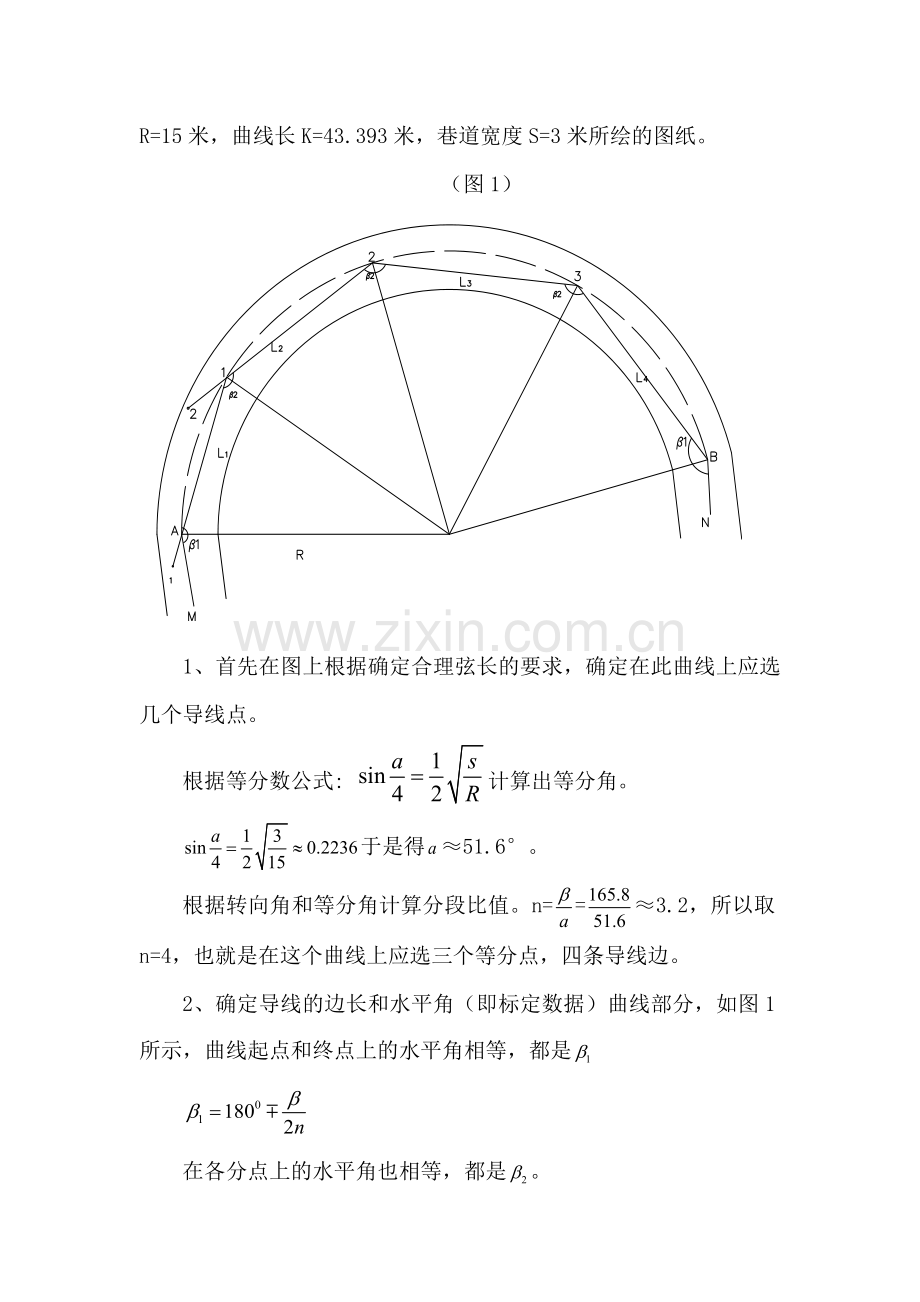

根据已给弯道设计数据的始点、终点、转向角B=165045′，半径R=15米，曲线长K=43.393米，巷道宽度S=3米所绘的图纸。
（图1）

1、首先在图上根据确定合理弦长的要求，确定在此曲线上应选几个导线点。
根据等分数公式: 计算出等分角。
于是得≈51.6°。
根据转向角和等分角计算分段比值。n==≈3.2，所以取n=4，也就是在这个曲线上应选三个等分点，四条导线边。
2、确定导线的边长和水平角（即标定数据）曲线部分，如图1所示，曲线起点和终点上的水平角相等，都是

在各分点上的水平角也相等，都是。
。
曲线上的导线边长L（即等分的弦长）为：；式中：L为弦长；R为半径；为中心角；n为曲线等分个数设标定内角，则曲线起点和终点上的水平角为：
。
曲线内各等分点上的水平角为：。
计算各条边的方位角：
αA1=α起+β1±180°=α起+159°16′52″。
α12=αA1+β2±180°=αA1+138°33′45″。
等分的弦长L为：
3、计算出弦长和转角等要素之后，即可到实地进行标设。
在已知点M安置仪器，按设计定出A点；仪器置A点，按计算得αA1放A-1方位；依此类据估计推放其它各条边。
在标定弦线的同时，为确保巷道规格，还要按边距数值用垂直法标出弦线与巷道两帮的位置。为此应作出曲线巷道1:50或1:100的大样图(如图2)，图上绘出巷道两帮与弦的相对位置，在弦上每隔一米作弦的垂线，然后在图上直接量出每个垂足到两帮的距离，即得各位置的边距数值，以此指导和检查掘进的巷道断面规格的正确性。

（图2）

现场标设方法有三种:第一采用经纬仪法；第二罗盘法；第三钢卷尺法三种。
（1）、经纬仪法:
见图1，当巷道从直线巷道掘进到起点以后，先标定出该点。在A点安置经纬仪，后视中心线点M，拨转角即得曲线第一弦线A1方向，倒转望远镜，在顶板上标出1′点，用1′A指示A-1段的掘进方向，当A点掘进到1点位置后，再置经纬仪于A点，拨转角，用钢尺由A点量取弦长L，标出1点，然后将仪器安置于1点拨转角倒镜在顶板上定出2′点，用2′1来指示1-2段的掘进方向，余此类推。
（2）、罗盘法:
此法只能用于无铁磁物质影响的次要巷道，先根据计算的转角求出弦的方位角，并换算成磁方位角，然后进行实地标设。
（3）、卷尺法:
（图3）

见图3，当巷道由M点掘进到A点，并标出该点后，为了给出A1方向，可从A点沿M方向量取L米(一般取2米)得P点，以A点及P点为圆心分别以L和dA为半径，用线交法交1′点，其中

将1′点在顶板固定，则1′A即为A1弦的方向，待掘进1点后，按弦长定出1点，再按同样方法标设出1—2的方向，此时：

以此类推，这种标设方法标定精度较低，所取弦长不易太长，一般用于次要巷道的标设。
以上论述，仅以弦线代替分段的圆弧线来论述了弯道现场标定，是现场工作积累的经验。当然还有其它更好的方法，需要我们在实际工作中摸索、探讨。对于精度计算和误差分析，因距离比较近没有考虑。
