容器类检验批表格模板.doc

资源描述

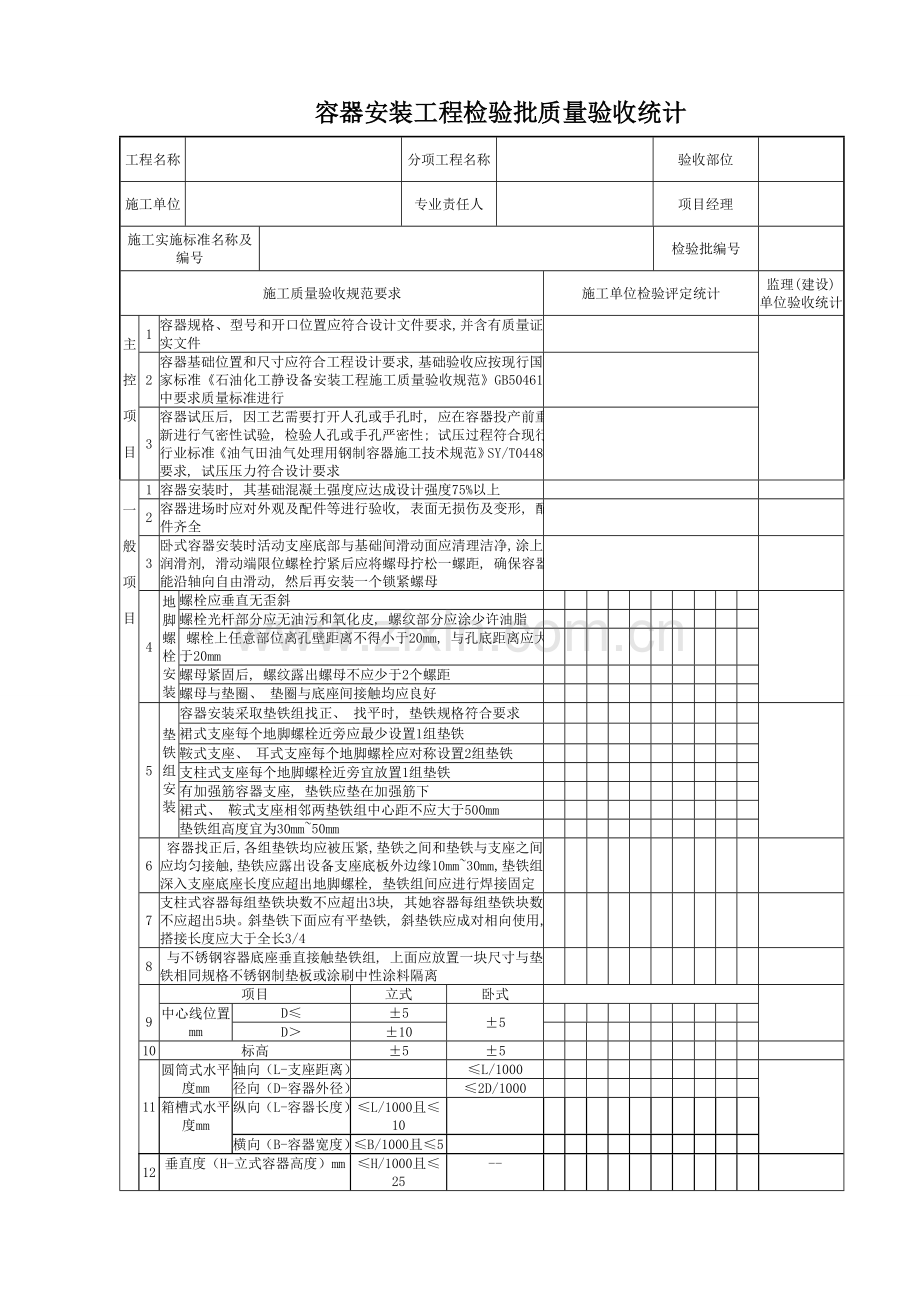

容器安装工程检验批质量验收统计工程名称分项工程名称验收部位施工单位专业责任人项目经理施工实施标准名称及编号检验批编号施工质量验收规范要求施工单位检验评定统计监理(建设) 单位验收统计主控项目 1 容器规格、型号和开口位置应符合设计文件要求, 并含有质量证实文件 2 容器基础位置和尺寸应符合工程设计要求, 基础验收应按现行国家标准《石油化工静设备安装工程施工质量验收规范》GB50461中要求质量标准进行 3 容器试压后, 因工艺需要打开人孔或手孔时, 应在容器投产前重新进行气密性试验, 检验人孔或手孔严密性; 试压过程符合现行行业标准《油气田油气处理用钢制容器施工技术规范》SY/T0448要求, 试压压力符合设计要求一般项目 1 容器安装时, 其基础混凝土强度应达成设计强度75%以上 2 容器进场时应对外观及配件等进行验收, 表面无损伤及变形, 配件齐全　　 3 卧式容器安装时活动支座底部与基础间滑动面应清理洁净, 涂上润滑剂, 滑动端限位螺栓拧紧后应将螺母拧松一螺距, 确保容器能沿轴向自由滑动, 然后再安装一个锁紧螺母　 4 地脚螺栓安装螺栓应垂直无歪斜　　　　　　　　　　螺栓光杆部分应无油污和氧化皮, 螺纹部分应涂少许油脂螺栓上任意部位离孔壁距离不得小于20mm, 与孔底距离应大于20mm 螺母紧固后, 螺纹露出螺母不应少于2个螺距螺母与垫圈、垫圈与底座间接触均应良好 5 垫铁组安装容器安装采取垫铁组找正、找平时, 垫铁规格符合要求裙式支座每个地脚螺栓近旁应最少设置1组垫铁鞍式支座、耳式支座每个地脚螺栓应对称设置2组垫铁支柱式支座每个地脚螺栓近旁宜放置1组垫铁有加强筋容器支座, 垫铁应垫在加强筋下裙式、鞍式支座相邻两垫铁组中心距不应大于500mm 垫铁组高度宜为30mm~50mm 6 容器找正后, 各组垫铁均应被压紧, 垫铁之间和垫铁与支座之间应均匀接触, 垫铁应露出设备支座底板外边缘10mm~30mm, 垫铁组深入支座底座长度应超出地脚螺栓, 垫铁组间应进行焊接固定 7 支柱式容器每组垫铁块数不应超出3块, 其她容器每组垫铁块数不应超出5块。斜垫铁下面应有平垫铁, 斜垫铁应成对相向使用, 搭接长度应大于全长3/4 8 与不锈钢容器底座垂直接触垫铁组, 上面应放置一块尺寸与垫铁相同规格不锈钢制垫板或涂刷中性涂料隔离 9 项目立式卧式中心线位置 mm D≤ ±5 ±5 D＞ ±10 10 标高 ±5 ±5 11 圆筒式水平度mm 轴向（L-支座距离） ≤L/1000 径向（D-容器外径） ≤2D/1000 箱槽式水平度mm 纵向（L-容器长度） ≤L/1000且≤10 横向（B-容器宽度） ≤B/1000且≤5 12 垂直度（H-立式容器高度）mm ≤H/1000且≤25 -- 续表B.0.1 工程名称分项工程名称验收部位施工单位专业责任人项目经理施工实施标准名称及编号检验批编号施工质量验收规范要求施工单位检验评定统计监理(建设) 单位验收统计 13 方位（沿底环圆周测量）（mm） D≤ ≤10 --- D＞ ≤15 ---- 14 成排同型端面平行度（mm) ＜15 15 成排同型间距（mm) ±20 16 采取垫铁安装容器二次灌浆材料强度应比基础混凝土强度等级高一级, 无垫铁安装容器二次灌浆材料应采取微胀混凝土 17 立式容器裙座内部灌浆面应与底座上表面平齐, 容器支座底板外边缘灌浆层应压实抹光, 上表面应略有向外坡度 18 无垫铁安装二次灌浆层达成设计强度75%以上时, 方可松开顶丝或取出临时支撑件, 并复测设备水平度, 检验地脚螺栓紧固程度施工单位检验评定结果项目专业质量检验员: 年月日监理（建设）单位验收结论监理工程师（建设单位项目代表）: 年月日附件安装工程检验批质量验收统计工程名称分项工程名称验收部位施工单位专业责任人项目经理施工实施标准名称及编号检验批编号主控项目施工质量验收规范要求施工单位检验评定统计监理(建设) 单位验收统计 1 容器类设备附件规范、型号应符合设计文件要求, 含有质量证实文件 2 容器类设备附件压力表、液位计等安装前依据规范要求进行检定, 安装位置正确, 应符合设计要求和规范要求 3 安全阀安装前应按设计文件要求经有资质检测单位进行调试, 并应按设计文件要求正确安装一般项目 1 与容器类设备连接多种管、阀件, 安装应正确且操作灵活, 其性能符合设计要求 2 容器类设备内部填装填料, 应符合设计图样或技术文件要求填料填装前应对容器内部进行检验和清理填料支撑安装应平稳、牢靠, 填料应洁净, 无泥沙及污物填料应均匀, 高度、层次应符合设计要求 3 容器类附件中仪表安装质量要求实施现行行业标准《石油天然气建设工程施工质量验收规范自动化仪表安装工程》SY4205要求施工单位检验评定结果项目专业质量检验员: 年月日监理（建设）单位验收结论监理工程师（建设单位项目代表）: 年月日橇装设备安装工程检验批质量验收统计工程名称分项工程名称验收部位施工单位专业责任人项目经理施工实施标准名称及编号检验批编号主控项目施工质量验收规范要求施工单位检验评定统计监理(建设) 单位验收统计 1 橇装设备规格、型号应符合设计文件要求, 应含有质量证实文件技术文件齐全, 验收统计编号XXX 设备及基础验收经检验合格, 有完整施工操作依据、质量检验统计, 符合设计及施工质量验收规范要求。 2 橇装设备基础位置、尺寸和标高应符合工程设计要求, 基础坐标位移（纵、横轴线）许可偏差±20mm, 基础上平面外形尺寸许可偏差±20mm, 基础各不一样平面标高许可偏差－20mm~0mm 容器本体及附件验收合格, 验收统计编号XXX 一般项目 1 撬装设备安装时, 其基础混凝土强度应达成设计强度75%以上 2 撬装设备进场时, 应对其外观及配件等进行验收, 设备及连接管件表面应完好, 表面无损伤及变形, 配件齐全 3 撬装设备底座与基础预埋件采取焊接连接时, 连接应牢靠。连接件厚度不宜小于5mm, 应满焊 4 螺栓安装螺栓应垂直无歪斜螺栓光杆部分应无油污和氧化皮, 螺纹部分应涂少许油脂螺栓不应碰孔底, 螺栓上任意部位离孔壁距离不得小于20mm, 与孔底距离应大于20mm 螺母紧固后, 螺纹露出螺母不应少于2个螺距螺母与垫圈、垫圈与底座间接触均应良好 5 垫铁安装橇装设备安装采取垫铁组找正、找平时, 垫铁规格符合要求裙式支座每个地脚螺栓近旁应最少设置1组垫铁鞍式支座, 耳式支座每个地脚螺栓应对称设置2组垫铁支柱式支座每个地脚螺栓近旁宜放置1组垫铁有加强筋设备支座, 垫铁应垫在加强筋下裙式、鞍式支座相邻两垫铁组中心距不应大于500mm 垫铁组高度宜为30mm~80mm 橇装设备找正后, 各组垫铁均应被压紧, 垫铁之间和垫铁与支座之间应均匀接触, 垫铁应露出设备支座底板外边缘10mm~30mm, 垫铁组深入支座底座长度应超出地脚螺栓, 垫铁组间应进行焊接固定橇装设备安装工程检验批质量验收统计工程名称分项工程名称验收部位施工单位专业责任人项目经理施工实施标准名称及编号检验批编号施工质量验收规范要求施工单位检验评定统计监理(建设) 单位验收统计 5 垫铁安装支柱式橇装设备每组垫铁块数不应超出3块, 其她设备每组垫铁块数不应超出5块。斜垫铁下面应有平垫铁, 斜垫铁应成对相向使用, 搭接长度应大于全长3/4 与不锈钢橇装设备底座直接接触垫铁组, 上面应放置一块尺寸与垫铁相同规格不锈钢制垫板或涂刷中性涂料隔离 6 橇装设备安装许可偏差（mm) 标高 ±5 水平度（L-设备长度、 B-设备宽度）纵向 ≤L/1000且≤10 横向 ≤B/1000且≤5 轴线位移 ≤15 7 橇装设备成排安装时, 其相邻两橇装设备安装间距许可偏差（mm） ≤15 施工单位检验评定结果项目专业质量检验员: 年月日监理（建设）单位验收结论监理工程师（建设单位项目代表）: 年月日
