地下管道保护方案.doc

一、 工程概述
1、 国家网球中心新馆位于北京市朝阳区奥林匹克公园北区场馆群网球中心2号场地南侧, 建成后将成为北京地域最大、 含有国际优异水平网球比赛场馆, 并作为以后中网赛事专用场馆, 中网赛事结束后, 作为以网球比赛、 训练为主多功效体育、 文化活动中心分场。总用地面积16900m2, 建筑面积约50000m2, 其中场馆总建筑面积约38000m2, 临时设施约7000m2。
2、 本工程因为处于原场馆西侧广场内, 地下多种管线繁多, 强电（10KV）、 弱电、 给水、 中水、 消防、 燃气、 雨污水管道交错复杂, 临新场馆边线西北角仅5米又有直径2.2米市政给水管道。（原有管道详见附图一）
3、 现场概况:
给水、 消防、 中水及燃气总管由场地西南角引入, 沿场地南马路一直向东延伸, 在中间部位有穿马路向两侧分支管, 消防管道绕场地一周形成环状管网, 再从环形管网分别向各南北两侧引出支线, 在消防环管上设有地下式消火栓, 分别在场地环路两侧; 雨水管道设在各马路中间, 马路边缘分别设有雨水落水井, 雨水总管由西向东沿马路标高降低, 在2号场馆东南角处与场馆东侧雨水管道汇合, 汇合后仍沿原马路向东侧标高降低。
原场地及道路中污水管道较少, 关键是供2号场地卫生间排污所用, 管道由2号场地东侧及绿化造型平台南侧汇合后排入马路东侧化粪池, 经化粪池处理后排至市政污水管网。
在南环马路南侧射箭场内有产权为市政电力企业10KV高压电缆由西向东敷设, 中间设有强电井3座。
第三节 保护方法
一、 基础保护方法
1、 对于道路改告部分地下管道进行前期技术准备, 查找完工图及业主、 设计提供地堪图、 地下管线交底等技术资料。

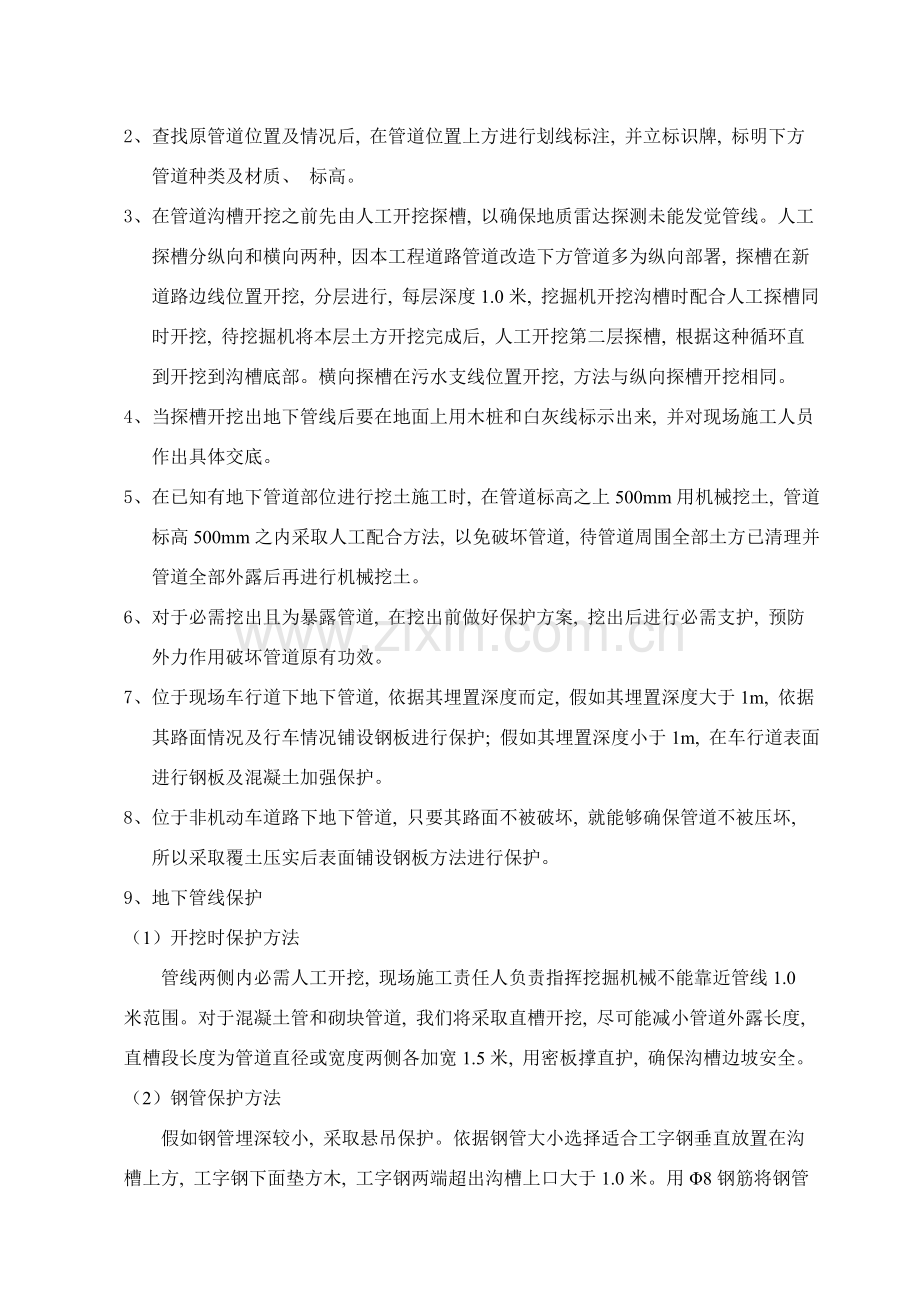

2、 查找原管道位置及情况后, 在管道位置上方进行划线标注, 并立标识牌, 标明下方管道种类及材质、 标高。
3、 在管道沟槽开挖之前先由人工开挖探槽, 以确保地质雷达探测未能发觉管线。人工探槽分纵向和横向两种, 因本工程道路管道改造下方管道多为纵向部署, 探槽在新道路边线位置开挖, 分层进行, 每层深度1.0米, 挖掘机开挖沟槽时配合人工探槽同时开挖, 待挖掘机将本层土方开挖完成后, 人工开挖第二层探槽, 根据这种循环直到开挖到沟槽底部。横向探槽在污水支线位置开挖, 方法与纵向探槽开挖相同。
4、 当探槽开挖出地下管线后要在地面上用木桩和白灰线标示出来, 并对现场施工人员作出具体交底。
5、 在已知有地下管道部位进行挖土施工时, 在管道标高之上500mm用机械挖土, 管道标高500mm之内采取人工配合方法, 以免破坏管道, 待管道周围全部土方已清理并管道全部外露后再进行机械挖土。
6、 对于必需挖出且为暴露管道, 在挖出前做好保护方案, 挖出后进行必需支护, 预防外力作用破坏管道原有功效。
7、 位于现场车行道下地下管道, 依据其埋置深度而定, 假如其埋置深度大于1m, 依据其路面情况及行车情况铺设钢板进行保护; 假如其埋置深度小于1m, 在车行道表面进行钢板及混凝土加强保护。
8、 位于非机动车道路下地下管道, 只要其路面不被破坏, 就能够确保管道不被压坏, 所以采取覆土压实后表面铺设钢板方法进行保护。
9、 地下管线保护
（1）开挖时保护方法
管线两侧内必需人工开挖, 现场施工责任人负责指挥挖掘机械不能靠近管线1.0米范围。对于混凝土管和砌块管道, 我们将采取直槽开挖, 尽可能减小管道外露长度, 直槽段长度为管道直径或宽度两侧各加宽1.5米, 用密板撑直护, 确保沟槽边坡安全。
（2）钢管保护方法
假如钢管埋深较小, 采取悬吊保护。依据钢管大小选择适合工字钢垂直放置在沟槽上方, 工字钢下面垫方木, 工字钢两端超出沟槽上口大于1.0米。用Φ8钢筋将钢管悬吊在工字钢上, 假如钢管外露部分有焊口或接口, 要在焊口或接口下面加垫方木保护。假如钢管埋深较大, 距离槽底小于1.0米时在管道下面砌砖垛支撑保护。
（3）钢筋凝土管和砌块管道
钢筋凝土管和砌块管道采取埋深较浅时悬吊保护, 埋深较大时砌砖垛支撑保护。施工时注意开挖方法: 在新建管道两侧掏土, 在下面管基下穿入方木, 然后将方木悬吊起来; 砌砖垛时先将要保护管道中线一侧土掏出, 下面用方木支撑, 再砌好一侧砖垛, 然后用一样方法将要保护管道中线另一侧土掏出, 下面用方木支撑, 再砌好另一侧砖垛,
（4）直埋电缆保护
直埋电缆要用木板做成槽形盒和麻绳悬吊。
（5）其她注意事项
对于燃气、 热力、 上水、 电力、 通信等关键管线还要做成对应得木盒将管道围护起来, 预防意外碰撞, 被保护管线在夜间要安装红色警示灯。
二、 西北侧大水管道专题保护
位于现场西北角大水管为北京市北区供水总干管, 而且离本建筑物外边缘相当近, 为预防工程进行基坑开挖时降低水管侧面压力而造成水管开裂等破坏水管现象, 开挖前必需对水管周围进行保护。
本工程在底层通道外轮廓边线1-3---1-X轴之间部署27根护坡桩进行加固, 桩径800MM, 桩深9米, 间距1.6米。具体部署及做法见附图。
第四节 应急方法
1、 现场组织好各工种操作工人进行看护, 在开挖前进行现场各地下管线交底, 确保全部看护人员了解地下管线部署情况, 知道各个管道阀门及电闸箱位置。
2、 配合物资部门做好应急抢修物资准备工作, 备好应急全部多种工具及材料。
3、 联络场区内各相关管线施工单位及全部单位, 并做好相关单位通讯录, 以确保施工过程中不慎将地下管线挖坏后立刻了解情况, 快速处理问题。
4、 基坑开挖后, 暴露或靠近暴露管线就提前做好准备, 立刻给予防护, 依据管线种类、 材质、 走向和位置, 分别选择下列方法进行保护:
（1） 防护架: 使管线处于防护架保护之中, 不会出现管线位移, 或受到冲击发生位移, 确保管道正常使用。
（2） 防护墙法: 防护墙可用夸砌筑, 砂浆强度等级为M5, 也可用C20素混凝土浇筑。防护墙与管线之间填松散材料, 如细砂、 粉煤灰, 过筛黄土等。
（3） 现场做好排水计划, 严禁施工用水、 生活用水和雨污水流进地下管沟或渗透地下管线周围, 出现土层下沉, 造成管线沉降、 弯曲、 折断。
（4） 地面上设观察标志, 定时观察统计, 掌握地面及管线改变情况, 立刻采取防护方法。

附一: 业主对本项目地下管线交底。
附二: 原地下管线综合图。
附三: 地下管线探槽开挖示意方法。
附四: 大水管保护方法。
