监狱RFID工具管理解决方案.docx

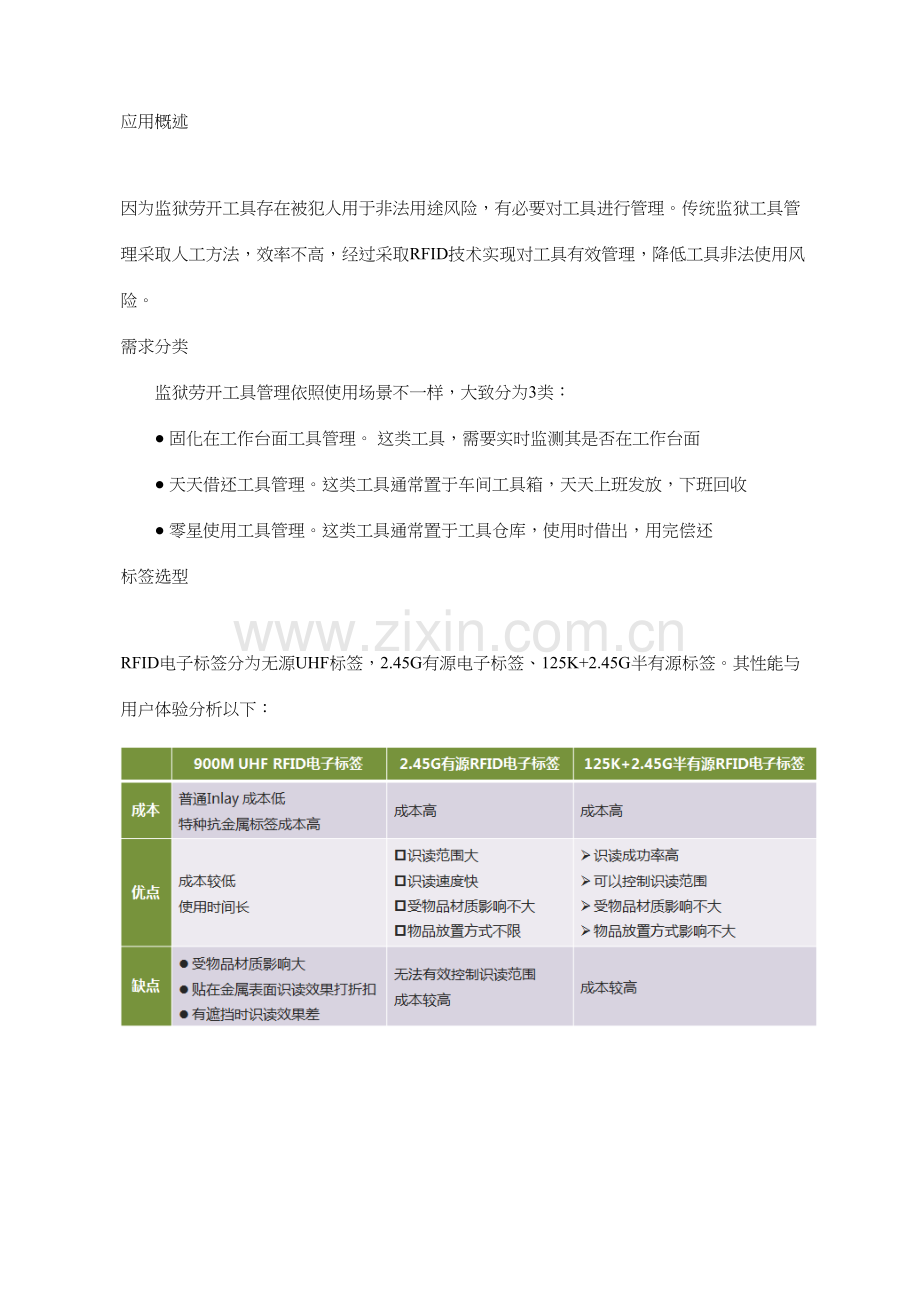

应用概述
因为监狱劳开工具存在被犯人用于非法用途风险，有必要对工具进行管理。传统监狱工具管理采取人工方法，效率不高，经过采取RFID技术实现对工具有效管理，降低工具非法使用风险。
需求分类
监狱劳开工具管理依照使用场景不一样，大致分为3类：
● 固化在工作台面工具管理。 这类工具，需要实时监测其是否在工作台面
● 天天借还工具管理。这类工具通常置于车间工具箱，天天上班发放，下班回收
● 零星使用工具管理。这类工具通常置于工具仓库，使用时借出，用完偿还
标签选型
RFID电子标签分为无源UHF标签，2.45G有源电子标签、125K+2.45G半有源标签。其性能与用户体验分析以下：

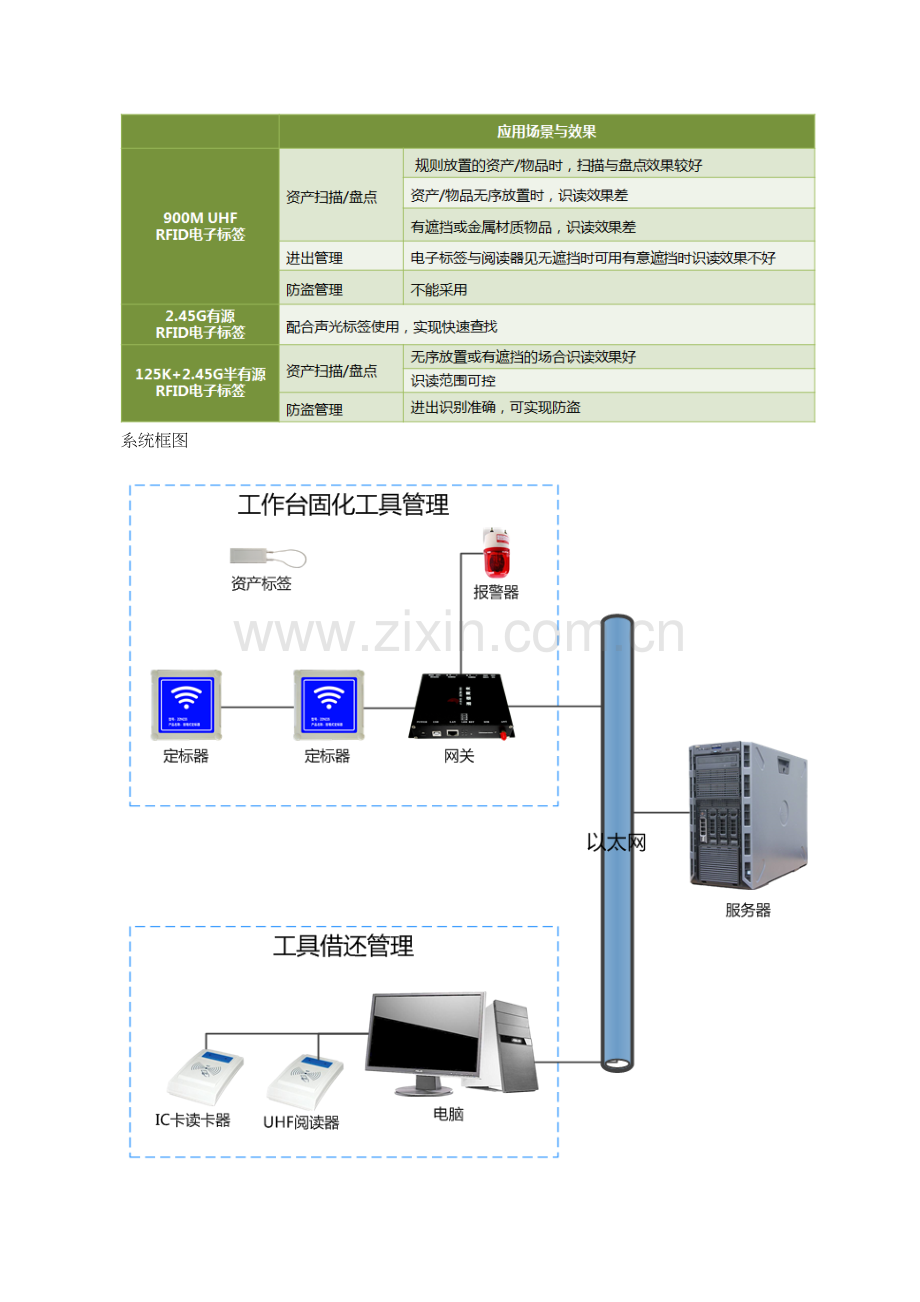

系统框图

应用场景与流程
固化在工作台面工具RFID管理
● 固化在工作台面工具需要实时在位监测，采取多频（125K+2.45G+13.56M）有源RFID标签，配合RFID识读设备，实现在位监测，离开信号覆盖区域，即告警。
● 经过在工作台面区域布署低频定标器与固定阅读器，覆盖以下列图所表示。低频定标器覆盖区域为半径为1-4m圆型区域，阅读器为覆盖半径为80m扇形区域
● 工具上安装多频有源RFID电子标签，采取粘贴或者挂绳方式安装，标签若非法拆卸，系统告警
● 低频定标器实时与有源RFID电子标签进行信息交互，监测RFID电子标签是否在覆盖区域，若离开定标器信号覆盖区域，则告警
● 后台能够实现显示工具在位状态
车间工具箱工具RFID管理
● 依照车间工具箱工具管理需求以及RFID技术特点，车间工具箱工具RFID电子标签采取900M UHF 无源RFID电子标签，捆扎或者粘贴在工具上
● 在车间工具发放台面内置RFID阅读器以及IC卡阅读器。RFID阅读器实现对工具RFID电子标签识读，IC卡阅读器实现对工具领用人身份识别，实现工具借还与人员身份绑定。工具发放台面显示器显示工具借还信息
● 针对使用频数高工具经过热缩管、螺丝等方式固定标签。针对体积小无法使用标签工具（如针等）视为微型工具，选择以盒或包等组合包装为单位贴上标签
● 在申领工具时，犯人刷身份识别IC卡，管理人员发放工具，放置在RFID阅读器上读取工具RFID电子标签数据，系统经过软件自动绑定工具和人员
● 偿还工具时，犯人刷身份识别IC卡，管理人员收取工具，放置在RFID阅读器上读取工具RFID电子标签数据，系统经过软件自动解除人员与工具绑定
● 工具发放台面电脑显示器自动显示未偿还工具信息
方案产品
·
挂绳资产电子标签
·
定标阅读器
·
通信网关
·
UHF阅读器
