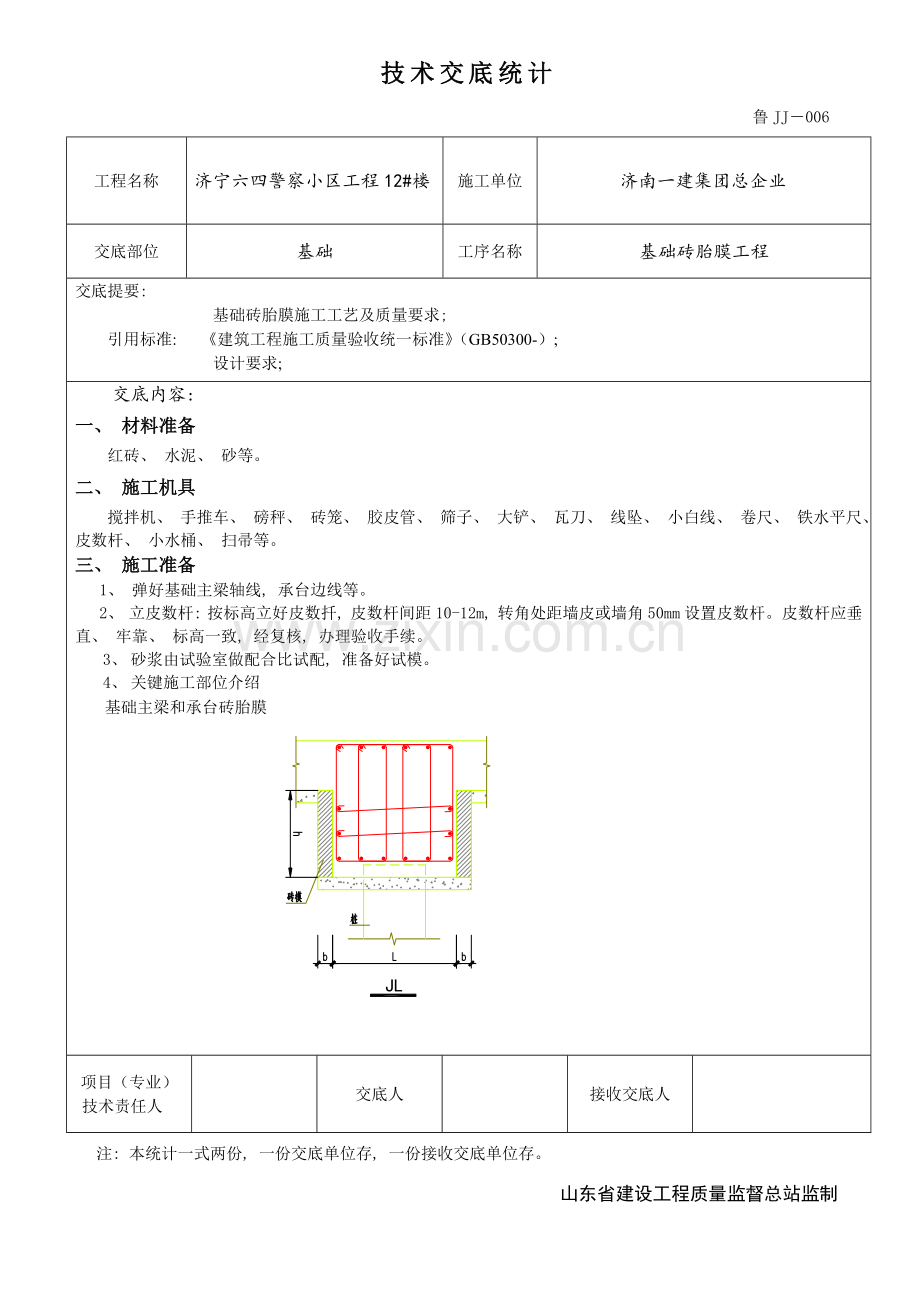

技术交底统计
鲁JJ－006
工程名称
济宁六四警察小区工程12#楼
施工单位
济南一建集团总企业
交底部位
基础
工序名称
基础砖胎膜工程
交底提要:
基础砖胎膜施工工艺及质量要求;
引用标准: 《建筑工程施工质量验收统一标准》（GB50300-）;
设计要求;
交底内容:
一、 材料准备
红砖、 水泥、 砂等。
二、 施工机具
搅拌机、 手推车、 磅秤、 砖笼、 胶皮管、 筛子、 大铲、 瓦刀、 线坠、 小白线、 卷尺、 铁水平尺、 皮数杆、 小水桶、 扫帚等。
三、 施工准备
1、 弹好基础主梁轴线, 承台边线等。
2、 立皮数杆: 按标高立好皮数扦, 皮数杆间距10-12m, 转角处距墙皮或墙角50mm设置皮数杆。皮数杆应垂直、 牢靠、 标高一致, 经复核, 办理验收手续。
3、 砂浆由试验室做配合比试配, 准备好试模。
4、 关键施工部位介绍
基础主梁和承台砖胎膜

项目（专业）
技术责任人

交底人

接收交底人

注: 本统计一式两份, 一份交底单位存, 一份接收交底单位存。
山东省建设工程质量监督总站监制

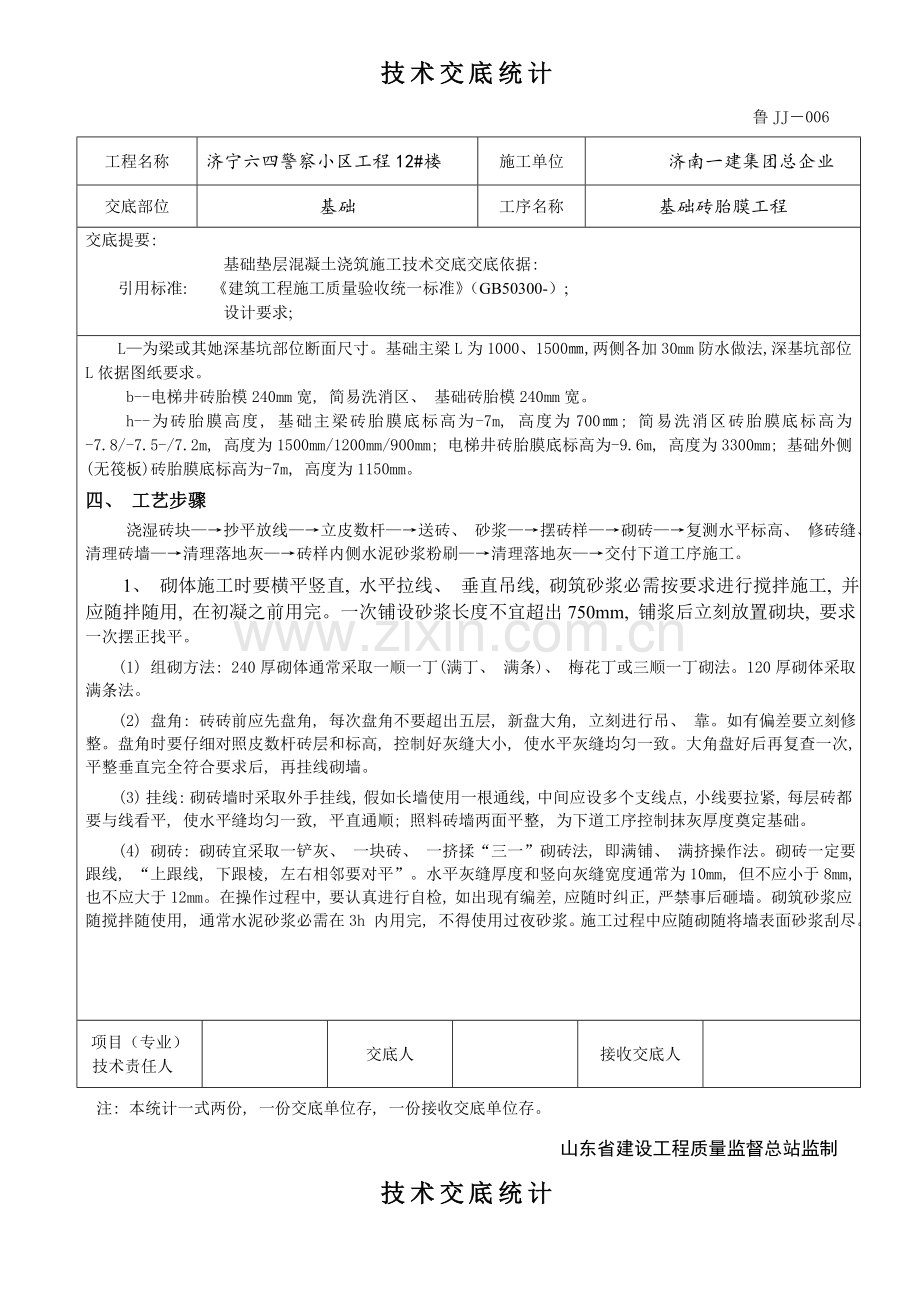

技术交底统计
鲁JJ－006
工程名称
济宁六四警察小区工程12#楼
施工单位
济南一建集团总企业
交底部位
基础
工序名称
基础砖胎膜工程
交底提要:
基础垫层混凝土浇筑施工技术交底交底依据:
引用标准: 《建筑工程施工质量验收统一标准》（GB50300-）;
设计要求;
L—为梁或其她深基坑部位断面尺寸。基础主梁L为1000、 1500㎜,两侧各加30mm防水做法, 深基坑部位L依据图纸要求。
b--电梯井砖胎模240mm宽, 简易洗消区、 基础砖胎模240mm宽。
h--为砖胎膜高度, 基础主梁砖胎膜底标高为-7m, 高度为700㎜; 简易洗消区砖胎膜底标高为-7.8/-7.5-/7.2m, 高度为1500mm/1200mm/900mm; 电梯井砖胎膜底标高为-9.6m, 高度为3300mm; 基础外侧(无筏板)砖胎膜底标高为-7m, 高度为1150mm。
四、 工艺步骤
浇湿砖块—→抄平放线—→立皮数杆—→送砖、 砂浆—→摆砖样—→砌砖—→复测水平标高、 修砖缝、 清理砖墙—→清理落地灰—→砖样内侧水泥砂浆粉刷—→清理落地灰—→交付下道工序施工。
1、 砌体施工时要横平竖直, 水平拉线、 垂直吊线, 砌筑砂浆必需按要求进行搅拌施工, 并应随拌随用, 在初凝之前用完。一次铺设砂浆长度不宜超出750mm, 铺浆后立刻放置砌块, 要求一次摆正找平。
(1) 组砌方法: 240厚砌体通常采取一顺一丁(满丁、 满条)、 梅花丁或三顺一丁砌法。120厚砌体采取满条法。
(2) 盘角: 砖砖前应先盘角, 每次盘角不要超出五层, 新盘大角, 立刻进行吊、 靠。如有偏差要立刻修整。盘角时要仔细对照皮数杆砖层和标高, 控制好灰缝大小, 使水平灰缝均匀一致。大角盘好后再复查一次, 平整垂直完全符合要求后, 再挂线砌墙。
(3) 挂线: 砌砖墙时采取外手挂线, 假如长墙使用一根通线, 中间应设多个支线点, 小线要拉紧, 每层砖都要与线看平, 使水平缝均匀一致, 平直通顺; 照料砖墙两面平整, 为下道工序控制抹灰厚度奠定基础。
(4) 砌砖: 砌砖宜采取一铲灰、 一块砖、 一挤揉“三一”砌砖法, 即满铺、 满挤操作法。砌砖一定要跟线, “上跟线, 下跟棱, 左右相邻要对平”。水平灰缝厚度和竖向灰缝宽度通常为10mm, 但不应小于8mm, 也不应大于12mm。在操作过程中, 要认真进行自检, 如出现有编差, 应随时纠正, 严禁事后砸墙。砌筑砂浆应随搅拌随使用, 通常水泥砂浆必需在3h 内用完, 不得使用过夜砂浆。施工过程中应随砌随将墙表面砂浆刮尽。

项目（专业）
技术责任人

交底人

接收交底人

注: 本统计一式两份, 一份交底单位存, 一份接收交底单位存。
山东省建设工程质量监督总站监制
技术交底统计
鲁JJ－006
工程名称
济宁六四警察小区工程12#楼
施工单位
济南一建集团总企业
交底部位
基础
工序名称
基础砖胎膜工程
交底提要:
基础垫层混凝土浇筑施工技术交底交底依据:
引用标准: 《建筑工程施工质量验收统一标准》（GB50300-）;
设计要求;
2、 砌体灰缝应横平竖直, 砂浆饱满, 均匀密实。砂浆饱满度不低于80%, 水平和竖向灰缝漏浆时, 应以灰浆填补, 不许可用水冲洗浇灌灰浆; 墙体水平和竖向灰缝宽度应控制在8～12mm。砌筑时, 砌块找平应用砂浆, 不得塞垫石子、 碎砖或木块。
3、 砌筑过程中, 应随时检验墙体表面平整度、 垂直度、 灰缝均匀度及砂浆饱满程度等, 立刻校正所发觉偏差。砖墙灰缝饱满, 不得有通缝、 透亮现象, 质量要求必需符合施工规范要求。砖胎模内面与垫层上做20mm厚1: 3水泥砂浆打底粉光, 粉刷必需平整, 并要求用木抹找平祛除砂眼, 并用铁抹压光, 全部阴阳角、 下角均做圆角处理。
4、 落地灰必需立刻清理洁净, 回收利用, 确保垫层表面清洁。

五、 质量要求
许可偏差项目《建筑工程施工质量验收规范》模板工程表4.2.7
项目
许可偏差（mm）
检验方法
轴线位置
5
用钢尺检验
底模上表面标高
±5
用水准仪或拉线和钢尺检验
截面尺寸
许可偏差（mm）
检验方法
基础
±10
用钢尺检验
垂直度
6
用经纬仪或吊线和钢尺检验
相邻两边高低差
2
用钢尺检验
表面平整度
5
用2m 靠尺和塞尺检验
六、 成品保护
1、 砖胎膜砌筑完成以后, 应注意与回填土相连部位以防胀裂砖胎膜。
2、 钢筋绑扎施工时应避免破坏防水保护层。
3、 注意保护砖胎膜上口砼垫层包角, 不得随意破坏。保持墙面及底板面清洁。砌筑施工时, 不许可在已完工垫层上面倒砂浆及砖块, 必需用贮料斗或其它隔离材料加垫, 以免污染垫层表面。

项目（专业）
技术责任人

交底人

接收交底人

注: 本统计一式两份, 一份交底单位存, 一份接收交底单位存。
山东省建设工程质量监督总站监制
技术交底统计
鲁JJ－006
工程名称
济宁六四警察小区工程12#楼
施工单位
济南一建集团总企业
交底部位
基础
工序名称
基础砖胎膜工程
交底提要:
基础垫层混凝土浇筑施工技术交底交底依据:
引用标准: 《建筑工程施工质量验收统一标准》（GB50300-）;
设计要求;
七、 安全方法
1、 认真落实“安全生产、 预防为主”方针, 全员遵守各项安全操作规程和相关安全法规, 杜绝违章作业、 违章指挥。
2、 各班组设置兼职安全员, 检验督促项目安全生产, 在施工场地醒目处张贴和设置安全要求和安全警告标志。
3、 开工前要对工人进行三级安全教育和培训。
4、 进入工地必需戴安全帽, 操作人员必需戴好安全防护用具, 施工现场严禁吸烟、 喝酒、 斗殴, 应佩带统一制作胸卡。
5、 多种材料应堆放整齐, 并挂牌标识。
6、 不得在刚砌墙上行走。
7、 塔吊吊运材料前, 应对其塔吊安全性能进行检验。
8、 现场施工人员施工时要做到三不伤害。
9、 夜间施工照明用电必需要有接零, 而且配有保护器。下班后, 必需把机械拉闸、 断电, 并锁好配电箱门。

项目（专业）
技术责任人

交底人

接收交底人

注: 本统计一式两份, 一份交底单位存, 一份接收交底单位存。
山东省建设工程质量监督总站监制
