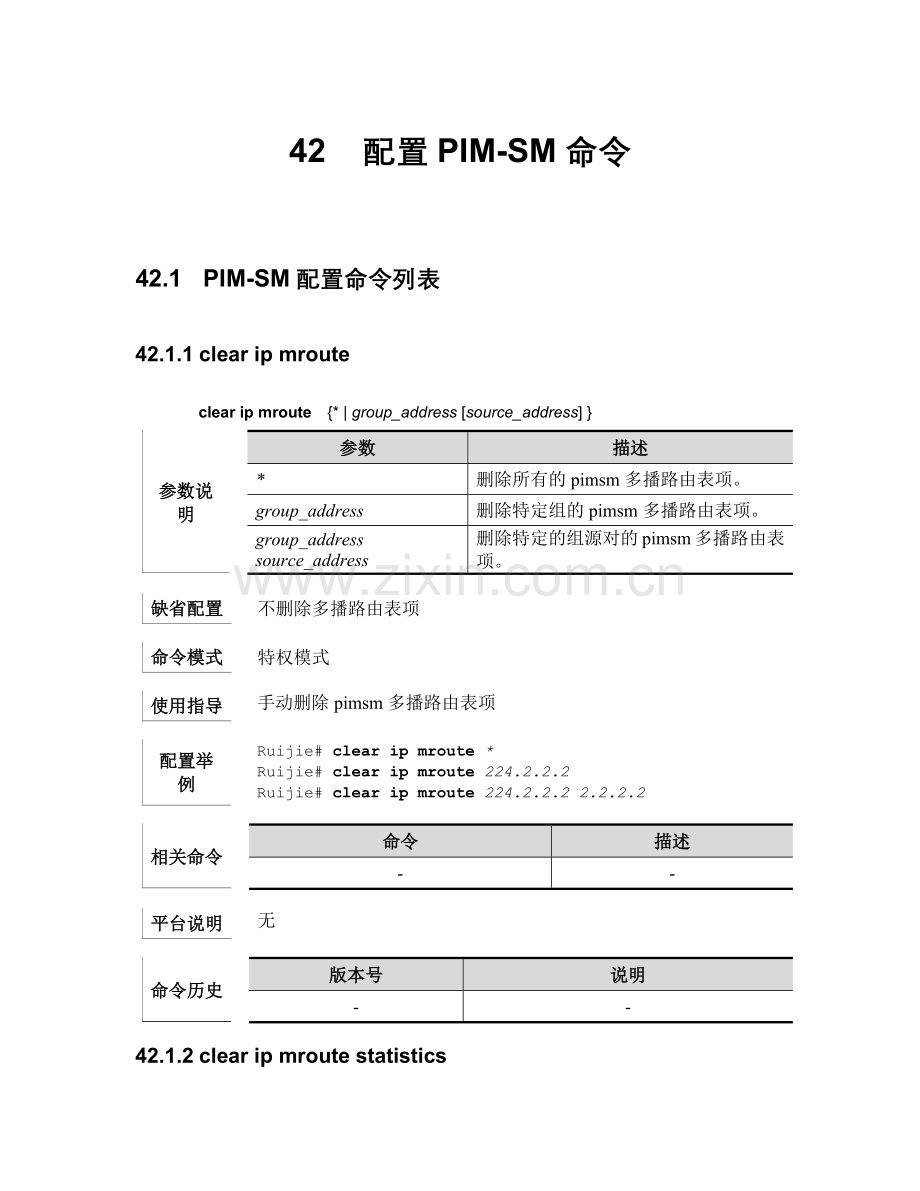

42 配置PIM-SM命令 42.1 PIM-SM配置命令列表 42.1.1 clear ip mroute clear ip mroute {* | group_address [source_address] } 参数说明参数描述 * 删除所有的pimsm多播路由表项。 group_address 删除特定组的pimsm多播路由表项。 group_address source_address 删除特定的组源对的pimsm多播路由表项。缺省配置不删除多播路由表项命令模式特权模式使用指导手动删除pimsm多播路由表项配置举例 Ruijie# clear ip mroute * Ruijie# clear ip mroute 224.2.2.2 Ruijie# clear ip mroute 224.2.2.2 2.2.2.2 相关命令命令描述 - - 平台说明无命令历史版本号说明 - - 42.1.2 clear ip mroute statistics clear ip mroute statistics {* | group_address [source_address] } 参数说明参数描述 * 删除所有的pimsm多播路由表项的统计。 group_address 删除特定组的pimsm多播路由表项的统计。 group_address source_address 删除特定的组源对的pimsm多播路由表项的统计。缺省配置不删除多播路由表项的统计信息命令模式特权模式使用指导手动删除pimsm多播路由表项的统计信息配置举例 Ruijie# clear ip mroute statistics * Ruijie# clear ip mroute statistics 224.2.2.2 Ruijie# clear ip mroute statistics 224.2.2.2 2.2.2.2 相关命令命令描述 - - 平台说明无命令历史版本号说明 - - 42.1.3 clear ip pim sparse-mode bsr rp-set clear ip pim sparse-mode bsr rp-set * 参数说明参数描述 * 清除所有rp-set。缺省配置不删除rp-set。命令模式特权模式使用指导手动删除所有动态学习到的RP信息。配置举例 Ruijie# clear ip pim sparse-mode bsr rp-set * 相关命令命令描述 - - 平台说明无命令历史版本号说明 - - 42.1.4 clear ip pim sparse-mode track clear ip pim sparse-mode track 参数说明参数描述 - - 缺省配置不重新设置统计的开始时间点、不清除PIM报文的计数器命令模式特权模式使用指导重新设置统计的开始时间点，并清除PIM报文的计数器配置举例 Ruijie# clear ip pim sparse-mode track 相关命令命令描述 show ip pim sparse-mode track - 平台说明无命令历史版本号说明 - - 42.1.5 ip multicast-routing ip multicast-routing 参数说明参数描述 - - 缺省配置缺省时，不启动多播路由命令模式全局模式使用指导当要启动多播路由时，配置此命令。当要在接口上启动pimsm时，也要配置此命令，否则，虽然配了ip pim sparse-mode命令，但是pimsm并没有启动起来。配置举例 Ruijie (config)# ip multicast-routing 相关命令命令描述 - - 平台说明无命令历史版本号说明 - - 42.1.6 ip pim accept-bsr list ip pim accept-bsr list { <1-99> | <1300-1999> | WORD } 参数说明参数描述 <1-99> | <1300-1999> IP标准数字acl。 WORD IP标准命名acl 缺省配置缺省PIMSM路由器接收所有外部的BSM报文。命令模式全局模式使用指导在PIMSM路由器上配置此命令，能够对合法BSR范围进行限定。配置举例 Ruijie# configure terminal Ruijie(config)# ip pim accept-bsr list 1 相关命令命令描述 - - 平台说明无命令历史版本号说明 - - 42.1.7 ip pim accept-crp list ip pim accept-crp list {<100-199>|<2000-2699>|WORD} 参数说明参数描述 <100-199>|<2000-2699> IP扩展数字acl。 WORD IP扩展命名acl 缺省配置缺省竞选BSR接收所有外部的候选RP通告。命令模式全局模式使用指导在候选BSR上配置此命令，当该候选BSR成为竞选BSR时，能够对合法的C-RP地址范围及其所服务的组播组范围进行限制。配置举例 Ruijie# configure terminal Ruijie(config)# ip pim accept-crp list 100 相关命令命令描述 - - 平台说明无命令历史版本号说明 - - 42.1.8 ip pim accept-crp-with-null-group ip pim accept-crp-with-null-group 参数说明参数描述 - - 缺省配置缺省在BSR上不接收prefix-count为0的C-RP-ADV报文。命令模式全局模式使用指导在候选BSR上配置此命令，当该候选BSR成为竞选BSR时，能够接收prefix-count为0的C-RP-ADV报文，并且认为该C-RP能够支持所有的组。配置举例 Ruijie# configure terminal Ruijie(config)# ip pim accept-crp-with-null-group 相关命令命令描述 - - 平台说明无命令历史版本号说明 - -10.4(1)首次引入该命令 42.1.9 ip pim accept-register list ip pim accept-register list access-list 参数说明参数描述 access-list access-list：支持数字范围<100，199>、数字范围<2000，2699>，支持命名acl 缺省配置缺省时，不配置此命令，在RP上不限制注册报文的源地址组地址对命令模式全局模式使用指导在RP上，限制特定源地址组地址的注册报文配置举例 Ruijie (config)# ip pim accept-register list 100 Ruijie (config)# access-list 100 permit ip 192.168.195.0 0.0.0.255 225.1.1.1 0.0.0.255 相关命令命令描述 access-list - 平台说明无命令历史版本号说明 - - 42.1.10 ip pim bsr-candidate ip pim bsr-candidate interface-type interface-number [ hash-mask-length ] [ priority-value ] 参数说明参数描述 interface-type interface-number 指定接口 hash-mask-length 可选，取值范围为<0-32>，为RP选举机制配置HASH掩码长度，缺省值是10 priority-value 可选，取值范围为<0-255>，给候选BSR配置优先级参数，缺省值是64 缺省配置缺省时，不配置此命令，即本机不是候选BSR 命令模式全局模式使用指导在一个PIM-SM域中，必须存在一个唯一的自举路由器BSR。BSR负责收集并发布RP信息。多个候选BSR通过自举报文选举产生唯一公认的BSR。在得知BSR信息之前，C-BSR认为自己是BSR，它们定期在PIM-SM域中以组播地址224.0.0.13发送自举报文，该报文包含BSR的地址和优先级。使用此命令可以让设备用分配给的BSR地址发送一个自举信息给所有的PIM邻居，每个邻居拿出原先的BSR信息同收到的自举信息比较，如果发现收到的自举报文更优，它就保存这个自举报文中的地址作为BSR地址，并转发自举信息；否则就丢弃信息。当前候选BSR设备视自己为BSR，直到它从另一个候选BSR中接收到一个更优的自举信息，被告知另一个候选BSR有一个更高的优先权值（或者一样的优先权值，但更高的IP地址）。配置举例 Ruijie# configure terminal Ruijie(config)# ip pim bsr-candidate g 0/3 Ruijie(config)# ip pim bsr-candidate g 0/3 30 192 相关命令命令描述 - - 平台说明无命令历史版本号说明 - - 42.1.11 ip pim bsr-border ip pim bsr-border 参数说明参数描述 - - 缺省配置缺省时，不配置此命令，即本接口不是BSR边界命令模式接口模式使用指导为了限制BSM报文的泛洪，可以在接口上配置BSR边界，这样当这个接口收到BSM后会立即丢弃，BSM也不会从这个接口转发。配置举例在g 0/3上配置BSR边界 Ruijie# configure terminal Ruijie(config)# interface g 0/3 Ruijie(config-if)# ip pim bsr-border 相关命令命令描述 - - 平台说明无命令历史版本号说明 - - 42.1.12 ip pim dr-priority ip pim dr-priority priority-value 参数说明参数描述 priority-value 优先级值，值越高，优先级越大。范围为：<0-4294967294>，缺省值为：1。缺省配置缺省时，本机的DR优先级值为1 命令模式接口模式使用指导当选择一个DR时，下面几种情况将被应用： n同一局域网络中的设备的hello报文都有设置优先级参数，那么在选择DR时，先比较优先级，谁的优先级高，谁就成为DR；若有多个设备拥有相同的优先级，那么，谁的IP地址高，谁就是DR。 n当同一局域网络中的某个设备在hello消息报文中没有设置优先级参数时，那么这个局域网络中DR的选举中，谁IP地址高，谁就是DR。配置举例 Ruijie# configure terminal Ruijie(config)# interface g 0/3 Ruijie(config-if)# ip pim dr-priority 10000 相关命令命令描述 - - 平台说明无命令历史版本号说明 - - 42.1.13 ip pim ignore-rp-set-priority ip pim ignore-rp-set-priority 参数说明参数描述 - - 缺省配置缺省时，会考虑rp-set中rp的优先级命令模式全局模式使用指导在选择组对应的rp时，要忽略rp的优先级，使用这条命令配置举例 Ruijie# configure terminal Ruijie(config)# ip pim ignore-rp-set-priority 相关命令命令描述 - - 平台说明无命令历史版本号说明 - - 42.1.14 ip pim jp-timer ip pim jp-timer interval-seconds 参数说明参数描述 Interval-seconds 取值范围<1-65535>，单位为秒缺省配置缺省时，发送join/prune报文的时间周期是60s 命令模式全局模式使用指导设定发送join/prune的时间周期配置举例 Ruijie# configure terminal Ruijie(config)# ip pim jp-timer 50 相关命令命令描述 - - 平台说明无命令历史版本号说明 - - 42.1.15 ip pim mib ip pim mib dense-mode 参数说明参数描述 - - 缺省配置缺省时，是使用sparse-mode的mib 命令模式全局模式使用指导当要使用dense-mode的mib时，使用这条命令配置举例 Ruijie# configure terminal Ruijie(config)# ip pim mib dense-mode 相关命令命令描述 - - 平台说明无命令历史版本号说明 - - 42.1.16 ip pim neighbor-filter ip pim neighbor-filter access_list 参数说明参数描述 access_list access-list：支持数字acl范围为1-99；也支持命名acl 缺省配置缺省时，接口未启用邻居过滤功能命令模式接口模式使用指导设置邻居过滤，它加强PIM网络的安全性，提供邻居限制。只要某邻居被过滤访问列表拒绝，则PIM-SM将不会与该邻居建立对等（peering）关系，或者中止与该邻居已经建立的对等关系。配置举例 Ruijie# configure terminal Ruijie(config)# interface g 0/3 Ruijie(config-if)# ip pim neighbor-filter 14 Ruijie(config-if)# exit Ruijie(config)#access-list 14 deny 192.168.1.5 0.0.0.255 相关命令命令描述 access-list - 平台说明无命令历史版本号说明 - - 42.1.17 ip pim neighbor-tracking ip pim neighbor-tracking 参数说明参数描述 - - 缺省配置缺省时，接口的加入抑制能力被启动。命令模式接口模式使用指导禁止接口的加入抑制能力。接口的加入抑制能力被启动时，当本路由器想往上游邻居发送join报文时，如果收到邻居往上游路由器发送的join报文，那么，本路由器的join报文会被抑制即不会发出；但是如果接口的加入抑制能力被禁止，那么此时本路由器可以发送join报文。当下游接收者的加入抑制能力都被禁止时，上游邻居就可以通过接收到的join报文，进而确切知道下游邻居有几个接收者，即邻居跟踪。配置举例下面的例子是禁止接口的加入抑制能力 Ruijie# configure terminal Ruijie(config)# interface g 0/3 Ruijie(config-if)# ip pim neighbor-tracking 相关命令命令描述 ip pim propagation-delay - 平台说明无命令历史版本号说明 - - 42.1.18 ip pim override-interval ip pim override-interval interval-milliseconds 参数说明参数描述 interval-milliseconds 取值范围<1-65535>，单位为毫秒缺省配置缺省时，Hello选项的Override-Interval的值是2500毫秒命令模式接口模式使用指导配置接口的Override-Interval。 ~ 注意修改传播延迟或是修改剪枝否决延迟，都会影响到J/P-override-interval。协议上要求J/P-override-interval必须小于Join-Prune报文的holdtime，否则将有可能造成短暂的断流。这一点，需由网络管理者维护保证。配置举例下面的例子是配置接口的Override-Interval为3000毫秒 Ruijie# configure terminal Ruijie(config)# interface g0/3 Ruijie(config-if)# ip pim override-interval 3000 相关命令命令描述 ip pim propagation-delay- - 平台说明无命令历史版本号说明 - - 42.1.19 ip pim propagation-delay ip pim propagation-delay interval-milliseconds 参数说明参数描述 interval-milliseconds 取值范围<1-32767>，单位为毫秒缺省配置缺省时，Hello选项的Propagation_Delay的值是500毫秒命令模式接口模式使用指导配置接口的propagation-delay即传播延迟。 ~ 注意修改传播延迟或是修改剪枝否决延迟，都会影响到J/P-override-interval。协议上要求J/P-override-interval必须小于Join-Prune报文的holdtime，否则将有可能造成短暂的断流。这一点，需由网络管理者维护保证。配置举例下面的例子是配置接口的propagation-delay为600毫秒 Ruijie# configure terminal Ruijie(config)# interface g0/3 Ruijie(config-if)# ip pim propagation-delay 600 相关命令命令描述 ip pim override-interval - ip pim neighbor-tracking - 平台说明无命令历史版本号说明 - - 42.1.20 ip pim probe-interval ip pim probe-interval interval-seconds 参数说明参数描述 interval-seconds 取值范围为<1-65535>，单位为秒缺省配置缺省时，注册探测时间默认值是5s 命令模式全局模式使用指导配置注册探测时间，即在注册抑制时间超时前，允许源DR向RP发送空注册报文即NULL-Register的时间间隔。 & 说明注册探测时间间隔不能超过注册抑制时间的一半，否则，配置不会成功。且会输出一个提醒即Warning。而且3*注册抑制时间+注册探测时间不能超过65535，否则，会输出一个提醒即Warning。配置举例下面的例子是配置注册探测时间为6s Ruijie# configure terminal Ruijie(config)# ip pim probe-interval 6 相关命令命令描述 ip pim register-suppression - 平台说明无命令历史版本号说明 - - 42.1.21 ip pim query-interval ip pim query-interval interval-seconds 参数说明参数描述 interval-seconds 取值范围为<1-65535>，单位为秒缺省配置缺省时，hello报文发送周期是默认值30s 命令模式接口模式使用指导每当Hello消息发送间隔被更新时，Hello消息保持时间也会按照以下规则随之更新：Hello消息保持时间被更新为Hello消息发送间隔的3.5倍；如果Hello消息发送间隔 * 3.5 > 65535，并且Hello消息发送间隔被强制更新为18725。配置举例 Ruijie# configure terminal Ruijie(config)# interface g 0/3 Ruijie(config-if)# ip pim query-interval 123 相关命令命令描述 - - 平台说明无命令历史版本号说明 - - 42.1.22 ip pim register-decapsulate-forward ip pim register-decapsulate-forward 参数说明参数描述缺省配置缺省RP不对注册报文进行解封装并转发其中的组播数据报文。命令模式全局模式使用指导在候选RP上配置此命令对接收到的带组播数据报文的pimsm的注册报文进行解封装并转发其中的组播数据报文。 ~ 注意由于是软件对注册报文进行解封装并转发其中的组播数据报文，因此如果需要解封装并转发的注册报文较多的情况下，配置了该功能，会导致cpu处理较繁忙；不建议配置该命令。配置举例 Ruijie# configure terminal Ruijie(config)# ip pim register-decapsulate-forward 相关命令命令描述 - - 平台说明无命令历史版本号说明 - - 42.1.23 ip pim register-checksum-wholepkt ip pim register-checksum-wholepkt [group-list access-list] 参数说明参数描述 access-list access-list：支持数字<1，99>、<1300，1999>，支持命名acl。 group-list access-list缺省时，对所有的组播地址，都应用这种配置。缺省配置缺省时，注册报文的校验和计算是计算pim报文头部和注册报文头部，而非整个pim报文。命令模式全局模式使用指导部分产商的设备对注册报文校验和的计算方式为计算整个pim协议报文含其中封装的组播数据报文，而非单独的注册报文的pim头部。为了兼容这些设备，引入了该命令。配置举例 Ruijie# configure terminal Ruijie(config)#ip pim register-checksum-wholepkt Ruijie(config)#ip pim register-checksum-wholepkt group-list 99 Ruijie(config)# access-list 99 permit 225.1.1.1 0.0.0.255 相关命令命令描述 access-list - 平台说明无命令历史版本号说明 - - 42.1.24 ip pim register-rate-limit ip pim register-rate-limit rate 参数说明参数描述 rate 每秒最多允许发送多少个register报文，取值范围<1-65535> 缺省配置缺省时，不对注册报文限速命令模式全局模式使用指导它是对每个（S，G）状态的注册报文发送速度进行配置，并不是对整个系统的注册报文发送速度进行配置。启动此命令将降低源DR和RP的负担，不超过限制的注册报文才能被发送。配置举例 Ruijie# configure terminal Ruijie(config)# ip pim register-rate-limit 3000 相关命令命令描述 - - 平台说明无命令历史版本号说明 - - 42.1.25 ip pim register-rp-reachability ip pim register-rp-reachability 参数说明参数描述 - - 缺省配置缺省时，发送注册报文时，不检查RP是否可达命令模式全局模式使用指导发送注册报文前，判断RP是否可达，可以使用该命令。若不可达，则不发送注册报文。配置举例 Ruijie# configure terminal Ruijie(config)# ip pim register-rp-reachability 相关命令命令描述 - - 平台说明无命令历史版本号说明 - - 42.1.26 ip pim register-source ip pim register-source {local_address | interface-type interface-number} 参数说明参数描述 local_address 指定注册报文的源ip地址 interface-type interface-number 指定这个接口的ip作为注册报文的源ip地址缺省配置缺省时，注册报文中的源IP是使用与组播源连接的DR接口地址。命令模式全局模式使用指导指定注册报文中的源IP地址。配置的地址必须是可达的。当RP发送出正确的Register-Stop信息时，它要作出相应的反应。所以推荐它是接口的回环地址，但也可以是其它的物理地址。 ~ 注意此配置不要求PIM已经启动。配置举例 Ruijie# configure terminal Ruijie(config)# ip pim register-source 192.168.195.80 Ruijie(config)# ipv6 pim register-source g 0/3 相关命令命令描述 - - 平台说明无命令历史版本号说明 - - 42.1.27 ip pim register-suppression ip pim register-suppression seconds 参数说明参数描述 seconds 注册抑制时间，取值范围<1-65535>，单位为秒。缺省配置缺省时，注册抑制时间是60秒。命令模式全局模式使用指导在DR上配置此值将修改定义在DR上的注册报文抑制时间；如果ip pim rp-register-kat命令没有配置，在RP上定义此值将修改RPkeepalive的周期。配置举例 Ruijie# configure terminal Ruijie(config)# ip pim register-suppression 100 相关命令命令描述 - - 平台说明无命令历史版本号说明 - - 42.1.28 ip pim rp-address ip pim rp-address rp-address [access_list] 参数说明参数描述 rp-address RP的ip地址 access_list 可选，access-list：支持数字acl范围为<1-99>、<1300-1999>；也支持命名acl。缺省时，允许所有多播组。缺省配置缺省时，没有配置静态rp地址命令模式全局模式使用指导本系统实现支持配置多播静态RP，它也支持静态RP和BSR机制同时进行。使用此命令需注意下面几点： n如果通过BSR机制和RP静态配置同时有效时，优先使用动态配置。 n使用访问列表静态配置RP地址可以配置多个的多播组（使用ACL）或者所有的多播组（不使用ACL），但是一个RP静态地址不能被多次配置使用。 n如果有多个静态RP服务于同一个组，地址高静态RP将被优先选择采用。 n只有在ACL中定义的允许过滤地址才是有效的多播组。ACL缺省时，将被认为是允许所有的多播组224/4。 n配置完成后，静态的RP源地址将插入到基于组范围的静态RP组树结构中，每个组范围多播静态组维持一个静态RP组的链表结构，该链表按IP地址递减排序。当为一个组范围选择一个RP，第一个元素，也就是IP地址最高的那个将首先被选上。 n删除一个RP静态地址将向所有存在的组中删除这个地址，并从现有树结构地址中选择一个作为RP地址。配置举例 Ruijie# configure terminal Ruijie(config)# ip pim rp-address 210.34.0.55 Ruijie(config)# ip pim rp-address 210.34.0.55 4 Ruijie(config)# access-list 4 permit 225.1.1.1 0.0.0.255 相关命令命令描述 access-list - 平台说明无命令历史版本号说明 - - 42.1.29 ip pim rp-candidate ip pim rp-candidate interface-type interface-number [priority priority-value] [interval interval-seconds][group-list access_list] 参数说明参数描述 interface-type interface-number 接口 priority-value 可选，取值范围为<0-255>，priority priority-value缺省时，优先级是192 Interval-seconds 可选，取值范围为<1-16383>，interval interval-seconds缺省时，interval-seconds是60s access_list 可选，支持数字acl范围为1-99；也支持命名acl；group-list access_list缺省时，是允许所有多播组。缺省配置缺省时，本机上没有配置候选RP 命令模式全局模式使用指导在PIM-SM协议中，路由组播数据创建的共享树RPT以汇聚点RP为树根，组成员为叶子。RP是通过候选RP选举产生的。在BSR选举产生后，所有的C-RP定期向BSR单播C-RP消息，再由BSR向整个PIM域扩散。若需要指定接口成为特定组范围的候选rp，那么该命令可以带上acl选项。需要注意的是组范围的计算只基于permit的ace，不会对deny的ace进行综合计算的。配置举例 Ruijie# configure terminal Ruijie(config)# ip pim rp-candidate g 0/3 Ruijie(config)# ip pim rp-candidate g 0/3 priority 200 group-list 3 interval 70 Ruijie(config)# access-list 3 permit 225.1.1.1 0.0.0.255 相关命令命令描述 access-list - 平台说明无命
