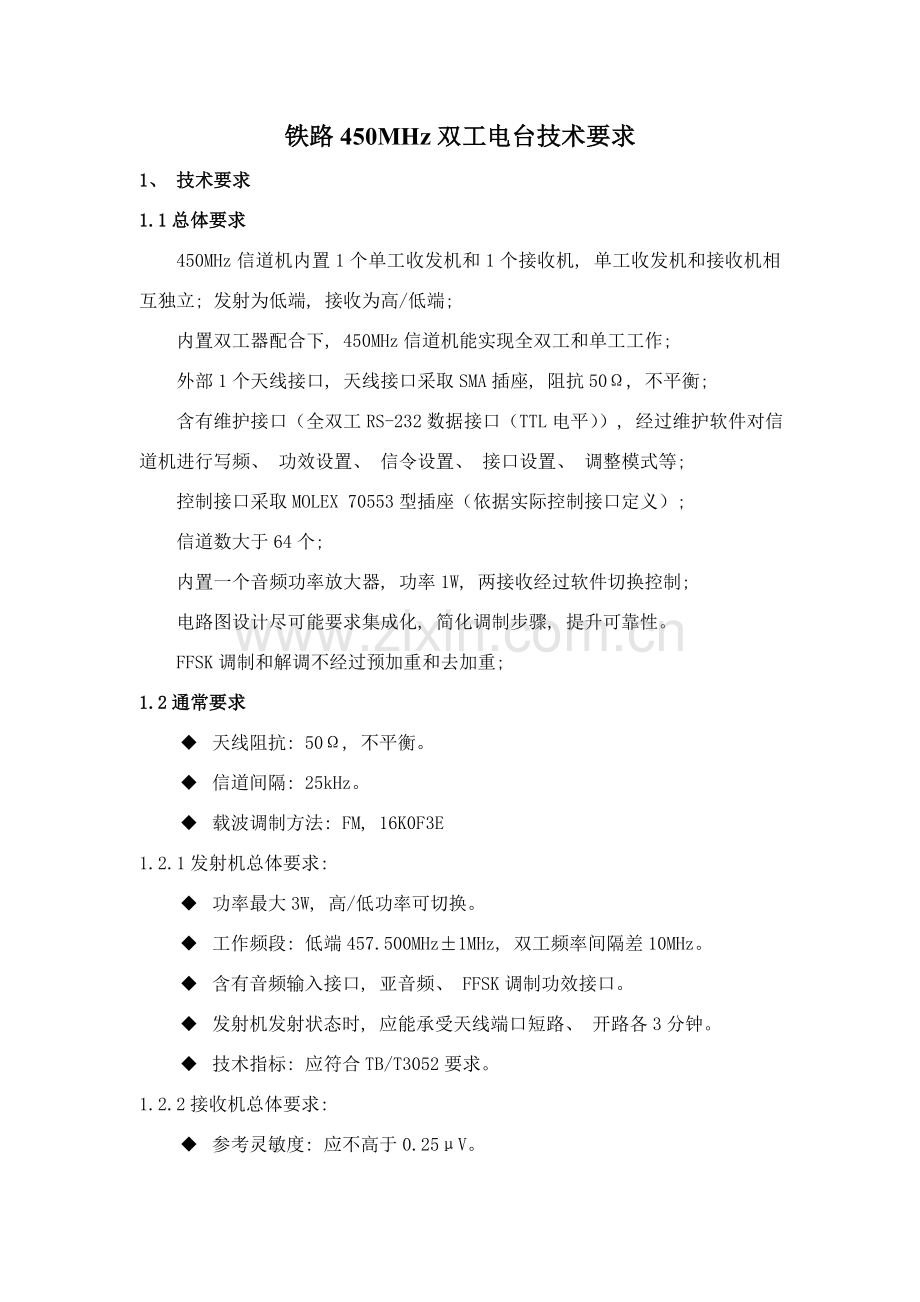

铁路450MHz双工电台技术要求
1、 技术要求
1.1 总体要求
450MHz信道机内置1个单工收发机和1个接收机, 单工收发机和接收机相互独立; 发射为低端, 接收为高/低端;
内置双工器配合下, 450MHz信道机能实现全双工和单工工作;
外部1个天线接口, 天线接口采取SMA插座, 阻抗50Ω, 不平衡;
含有维护接口（全双工RS-232数据接口（TTL电平））, 经过维护软件对信道机进行写频、 功效设置、 信令设置、 接口设置、 调整模式等;
控制接口采取MOLEX 70553型插座（依据实际控制接口定义）;
信道数大于64个;
内置一个音频功率放大器, 功率1W, 两接收经过软件切换控制;
电路图设计尽可能要求集成化, 简化调制步骤, 提升可靠性。
FFSK调制和解调不经过预加重和去加重;
1.2 通常要求
u 天线阻抗: 50Ω, 不平衡。
u 信道间隔: 25kHz。
u 载波调制方法: FM, 16K0F3E
1.2.1发射机总体要求:
u 功率最大3W, 高/低功率可切换。
u 工作频段: 低端457.500MHz±1MHz, 双工频率间隔差10MHz。
u 含有音频输入接口, 亚音频、 FFSK调制功效接口。
u 发射机发射状态时, 应能承受天线端口短路、 开路各3分钟。
u 技术指标: 应符合TB/T3052要求。
1.2.2接收机总体要求:
u 参考灵敏度: 应不高于0.25μV。

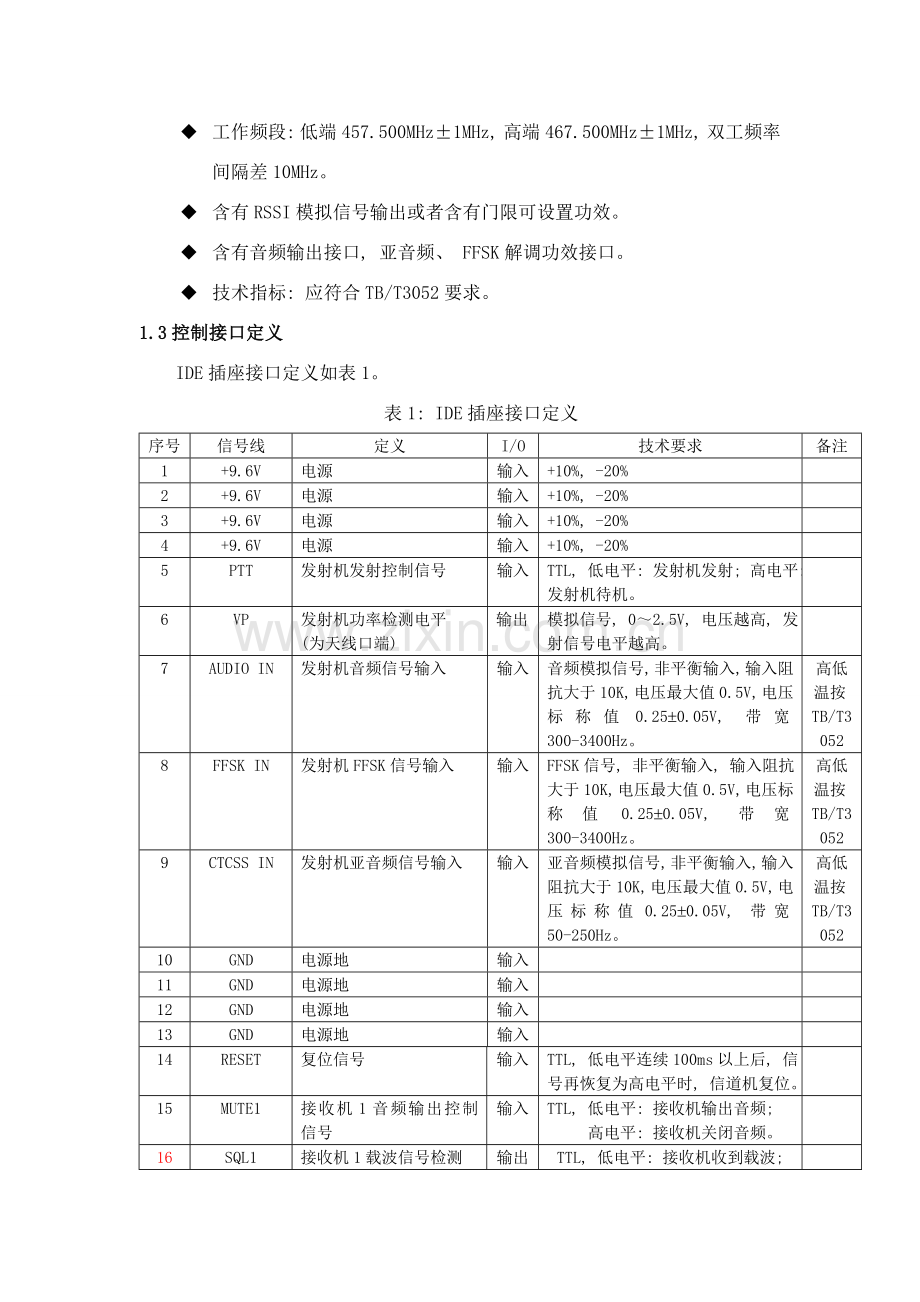

u 工作频段: 低端457.500MHz±1MHz, 高端467.500MHz±1MHz, 双工频率间隔差10MHz。
u 含有RSSI模拟信号输出或者含有门限可设置功效。
u 含有音频输出接口, 亚音频、 FFSK解调功效接口。
u 技术指标: 应符合TB/T3052要求。
1.3 控制接口定义
IDE插座接口定义如表1。
表1: IDE插座接口定义
序号
信号线
定义
I/O
技术要求
备注
1
+9.6V
电源
输入
+10%, -20%

2
+9.6V
电源
输入
+10%, -20%

3
+9.6V
电源
输入
+10%, -20%

4
+9.6V
电源
输入
+10%, -20%

5
PTT
发射机发射控制信号
输入
TTL, 低电平: 发射机发射; 高电平: 发射机待机。

6
VP
发射机功率检测电平
(为天线口端)
输出
模拟信号, 0～2.5V, 电压越高, 发射信号电平越高。

7
AUDIO IN
发射机音频信号输入
输入
音频模拟信号, 非平衡输入, 输入阻抗大于10K, 电压最大值0.5V, 电压标称值0.25±0.05V, 带宽300-3400Hz。
高低温按TB/T3052
8
FFSK IN
发射机FFSK信号输入
输入
FFSK信号, 非平衡输入, 输入阻抗大于10K, 电压最大值0.5V, 电压标称值0.25±0.05V, 带宽300-3400Hz。
高低温按TB/T3052
9
CTCSS IN
发射机亚音频信号输入
输入
亚音频模拟信号, 非平衡输入, 输入阻抗大于10K, 电压最大值0.5V, 电压标称值0.25±0.05V, 带宽50-250Hz。
高低温按TB/T3052
10
GND
电源地
输入

11
GND
电源地
输入

12
GND
电源地
输入

13
GND
电源地
输入

14
RESET
复位信号
输入
TTL, 低电平连续100ms以上后, 信号再恢复为高电平时, 信道机复位。

15
MUTE1
接收机1音频输出控制信号
输入
TTL, 低电平: 接收机输出音频;
高电平: 接收机关闭音频。

16
SQL1
接收机1载波信号检测
输出
TTL, 低电平: 接收机收到载波;
高电平: 接收机无载波。

17
RSSI1
接收机1RSSI输出
输出
模拟信号, 0～2.5V, 电压越高, 接收信号电平越高。(RSSI检测有效信号范围0.35uV～100 uV)
提供温度曲线
18
TXD
串行数据发送
输出
TTL, 速率19200bps

19
AUDIO OUT1
接收机1音频信号输出
输出
音频模拟信号, 非平衡输出, 输出阻抗≤600W, 电压最大值0.5V, 电压标称值0.25±0.05V, 带宽300-3400Hz。
高低温按TB/T3052
20
FFSK OUT1
接收机1 FFSK信号输出
输出
FFSK信号, 非平衡输出, 输出阻抗≤600W, 电压最大值0.5V, 电压标称值0.25±0.05V, 带宽300-3400Hz。
高低温按TB/T3052
21
CTCSS OUT1
接收机1亚音频信号输出
输出
亚音频模拟信号, 非平衡输出, 输出阻抗≤600W, 电压最大值0.5V, 电压标称值0.25±0.05V, 带宽50-250Hz。
高低温按TB/T3052
22
MUTE2
接收机2音频输出控制信号
输入
TTL, 低电平: 接收机输出音频;
高电平: 接收机关闭音频。

23
SQL2
接收机2载波信号检测
输出
TTL, 低电平: 接收机收到载波;
高电平: 接收机无载波。

24
RSSI2
接收机2RSSI输出
输出
模拟信号, 0～5V, 电压越高, 接收信号电平越高。(RSSI检测有效信号范围0.35uV～500 uV)
提供温度曲线
25
RXD
串行数据接收
输入
TTL, 速率19200bps

26
AUDIO OUT2
接收机2音频信号输出
输出
音频模拟信号, 非平衡输出, 输出阻抗≤100W, 电压最大值0.5V, 电压标称值0.25±0.05V, 带宽300-3400Hz。
高低温按TB/T3052
27
FFSK OUT2
接收机2 FFSK信号输出
输出
FFSK信号, 非平衡输出, 输出阻抗≤600W, 电压最大值0.5V, 电压标称值0.25±0.05V, 带宽300-3400Hz。
高低温按TB/T3052
28
CTCSS OUT2
接收机2亚音频信号输出
输出
亚音频模拟信号, 非平衡输出, 输出阻抗≤600W, 电压最大值0.5V, 电压标称值0.25±0.05V, 带宽50-250Hz。
高低温按TB/T3052
29
SP+
喇叭音频功率输出
输出
音频模拟信号, 平衡输出, 输出阻抗8W或16W, 功率0.2～1.0W, 带宽300-3400Hz。

30
SP-
喇叭音频功率输出
输出

注: 插座管脚定义可依据布板实际情况进行调整。
1.4 发射机技术指标
1）载波频率容差: ±2ppm（0.5 ppm）。
2）发射功率: 1～3W。（可经过设置高/低切换）
3）杂散射频分量: ≤5μW。
4）邻道功率（比值）: ≥65dB。
5）调制限制: ≤5kHz。
6）高调制频率时发射机频偏:
5kHz, ≤1500Hz;
10kHz, ≤300Hz;
20kHz, ≤60Hz;
3～5kHz, 频率单调下降。
7）调制特征: 以1kHz作参考, 相对于每倍频程6dB加重特征, 偏差在+1～-3dB之间。
8）调制失真: ≤3％。
9）剩下调频: ≤-40dB。
10）剩下调幅: ≤3％。
11）发射机载频建立时间: ≤7ms。
12）发射机载频恢复时间: ≤7ms。
13）锁相环稳定时间: ≤5ms。
14）环境温度70摄氏度, 发射功率为5W时, 发射机可连续发射30分钟。
1.5 接收机技术指标
1）参考灵敏度（单工）: ≤0.25μV(12dB SINAD)。?
2）抑噪灵敏度（单工）: ≤0.8μV(20dB QS)。?
3）门限静噪开启灵敏度: ≤0.18μV。?
4）深静噪灵敏度: 1.2μV≤S≤6μV。?
5）深度静噪阻塞门限: 300～3000Hz, 频偏大于或等于5kHz。
6）静噪开启延时: ≤10ms。
7）静噪锁闭延时: ≤10ms。
8）接收门限: 0.35～6μV, 连续可调。
9）音频失真: ≤3％。
10）音频响应: 300～3000Hz范围内, 以1kHz作参考, 相对于每倍频程6dB去加重特征, 偏差在+1～-3dB之间。
11）信号对剩下输出功率比: ≤-40dB。
12）调制接收带宽: ≥2*5kHz。
13）共信道抑制: ≥-8dB。
14）阻塞: ≥90dB。
15）邻道选择性: ≥65dB。
16）杂散响应抗扰性: ≥70dB。
17）互调抗扰性: ≥65dB。
18）接收限幅特征: 接收信号在6～100dBμV范围内, 音频输出改变小于3dB。
19）双工灵敏度: 不低于单工灵敏度3dB。?
20）锁相环稳定时间: ≤50ms。?
21）接收机稳定时间（转换信道到音频输出）小于60ms/信道。（不带亚音频）
1.6 信令指标
1）音频信号额定频偏: ±3KHz+15%
2）亚音频控制信号频偏: ±0.5KHz+15%
3）信号频率正确度: ±0.5%
4）音频呼叫信号检出特征: 在6dB信纳比, 频偏±1.75KHz时, 解码电路工作。
5）亚音频呼叫、 控制信号检出特征: 在6dB信纳比, 频偏±0.5KHz时, 解码电路工作。
6）呼叫信号接收带宽: ±2 %
7）呼叫信号检出时间: ≤0.3s
8）控制信号检出时间: ≤0.25s
9）呼叫信号发送时间: 2s≤t≤5s
10）数字信号调制方法: FFSK
11）数字信号传输速率: 1200bit/s
12）数字信号特征频率: 逻辑“1”/“0”: 1200/1800Hz
13）数字信号频率偏差: ±10Hz
14）比特差错率: ≤10-5
15）差错控制: 采取前向纠错与CRC校验结合方法, 前向纠错码采取缩短循环（26, 16）码, 纠错编解码生成多项式为: G(X)=X10+X8+X7+X5+X4+X3+1。
1.7 工作环境
1）工作温度: -25℃～+70℃。
2）相对湿度: 95％（30℃）。
3）振动:
10～30Hz, 幅度0.75mm, 三个方向;
30～55Hz, 幅度0.25mm, 三个方向。
4）冲击: 35g。
