电子整机装配工艺期末考试试卷.doc

班级 : _______________姓名: _____________学号: _________________
-----------------O-----------------密-----------------O------------------封-----------------------O---------------------线----------------------------
中等职业学校—第二学期期末考试题
电子整机装配工艺与技能训练
题 号
一
二
三
四
总计
分 值
30
30
15
25
100
得 分

阅卷人

一、 填空题（每空1分, 共30分）
1、 分别画出下列元器件符号: 微调电阻器 、 可调电容器 、 变压器 、 稳压二极管 。
2、 在生产过程中确保产品、 设备和人身安全叫           。通常, 国家要求安全电压是           ∨, 在潮湿环境中应选择 V或 V。
3、 手工焊接关键工具是           , 关键由            、            和手柄部分组成。
4、 焊点质量要求是可靠 、 足够 、 和光洁整齐 。
5、 技术文件分为 和 两类。
6、 绝缘导线加工可分 、 、 、 、 清洁、 印标识等工序。
7、 晶体三极管按内部结构分有两种类型, 其电路符号是 、
。
8、 在常见元器件中, 用来降压限流是           , 含有单向导电特征是          , 含有放大作用是           。
9、 某四环电阻色环次序是绿、 黑、 银、 金, 则该电阻值是 。
10、 黑白电视机常见3DD15D型三极管为行输入管, 该管是 低频大功率管。
11、 调试按内容分有 检验、 调试、 调试三个步骤。

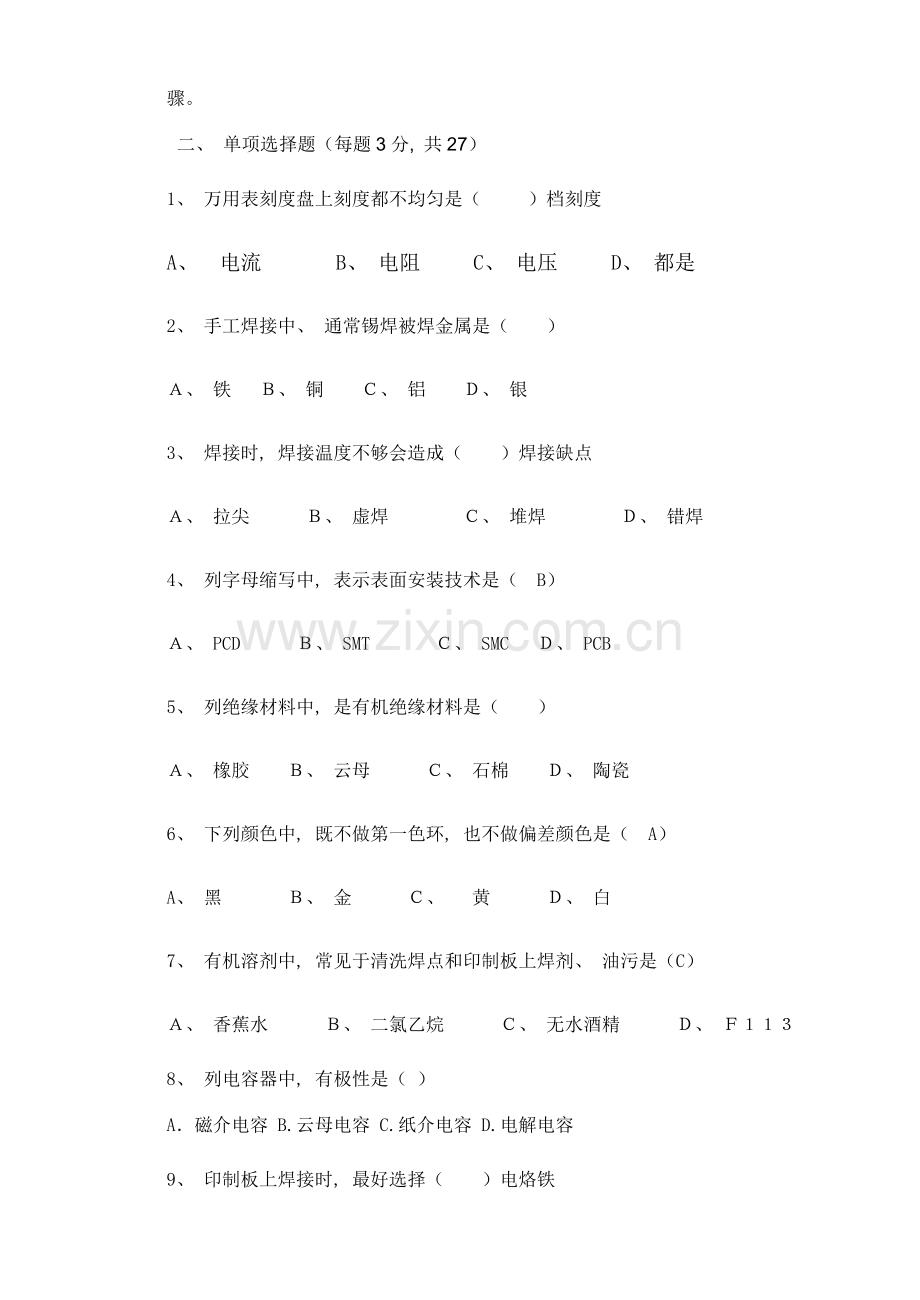

  二、 单项选择题（每题3分, 共27）
1、 万用表刻度盘上刻度都不均匀是（   ）档刻度
A、 电流    B、 电阻   C、 电压   D、 都是
2、 手工焊接中、 通常锡焊被焊金属是（　　）
Ａ、 铁　 Ｂ、 铜　　Ｃ、 铝　　Ｄ、 银
3、 焊接时, 焊接温度不够会造成（　　）焊接缺点
Ａ、 拉尖　　　Ｂ、 虚焊　　　　Ｃ、 堆焊　　　　Ｄ、 错焊
4、 列字母缩写中, 表示表面安装技术是（　B）
Ａ、 PCD  　 Ｂ、 SMT    Ｃ、 SMC 　Ｄ、 PCB
5、 列绝缘材料中, 是有机绝缘材料是（　　）
Ａ、 橡胶　　Ｂ、 云母　　　Ｃ、 石棉　　Ｄ、 陶瓷
6、 下列颜色中, 既不做第一色环, 也不做偏差颜色是（　A）
A、 黑　　　 Ｂ、 金　　　Ｃ、 　黄　　　Ｄ、 白
7、 有机溶剂中, 常见于清洗焊点和印制板上焊剂、 油污是（C）
Ａ、 香蕉水　　　Ｂ、 二氯乙烷　　　Ｃ、 无水酒精　　　Ｄ、 Ｆ１１３
8、 列电容器中, 有极性是（ ）
A．磁介电容 B.云母电容 C.纸介电容 D.电解电容
9、 印制板上焊接时, 最好选择（　　）电烙铁
Ａ、 外热式　　　Ｂ、 内热式　　　Ｃ、 吸锡式　　Ｄ、 任意电烙铁都能够
五、 判定改错题（对打“√”, 错打“×”。每题2分, 共10分）
１、 万用表测二极管好坏时, 选倍率档R×1或R×10K       （ 　 ）
更正:
２、 示波器是用于观察电信号波形仪器, 不能测试直流信号 （ ）
更正:
３、 看原理图时应从上而下、 从左到右, 从信号输出端到输入端, 全方面分析（    ）
更正:
4、 螺钉紧固次序是交叉对称, 逐一拧紧                        （    ）
更正:
5、 在非安全电压情况下, 应尽可能用双手操作, 双脚踩在绝缘物上     （    ）
更正:
四、 简答题（共23分）
1、 简述电子整机总装通常次序？（6分）

2.画出手工焊接工艺步骤图？（6分）

3、 画出超外差式收音机整机框图及各部分工作波形？（11分）

五、 分析题（10分）
电子整机装配工艺要求, 结合平时装配技能课训练, 归纳总结整机总装质量检测应从那些方面进行？
