天辰名郡外墙保温技术交底.doc

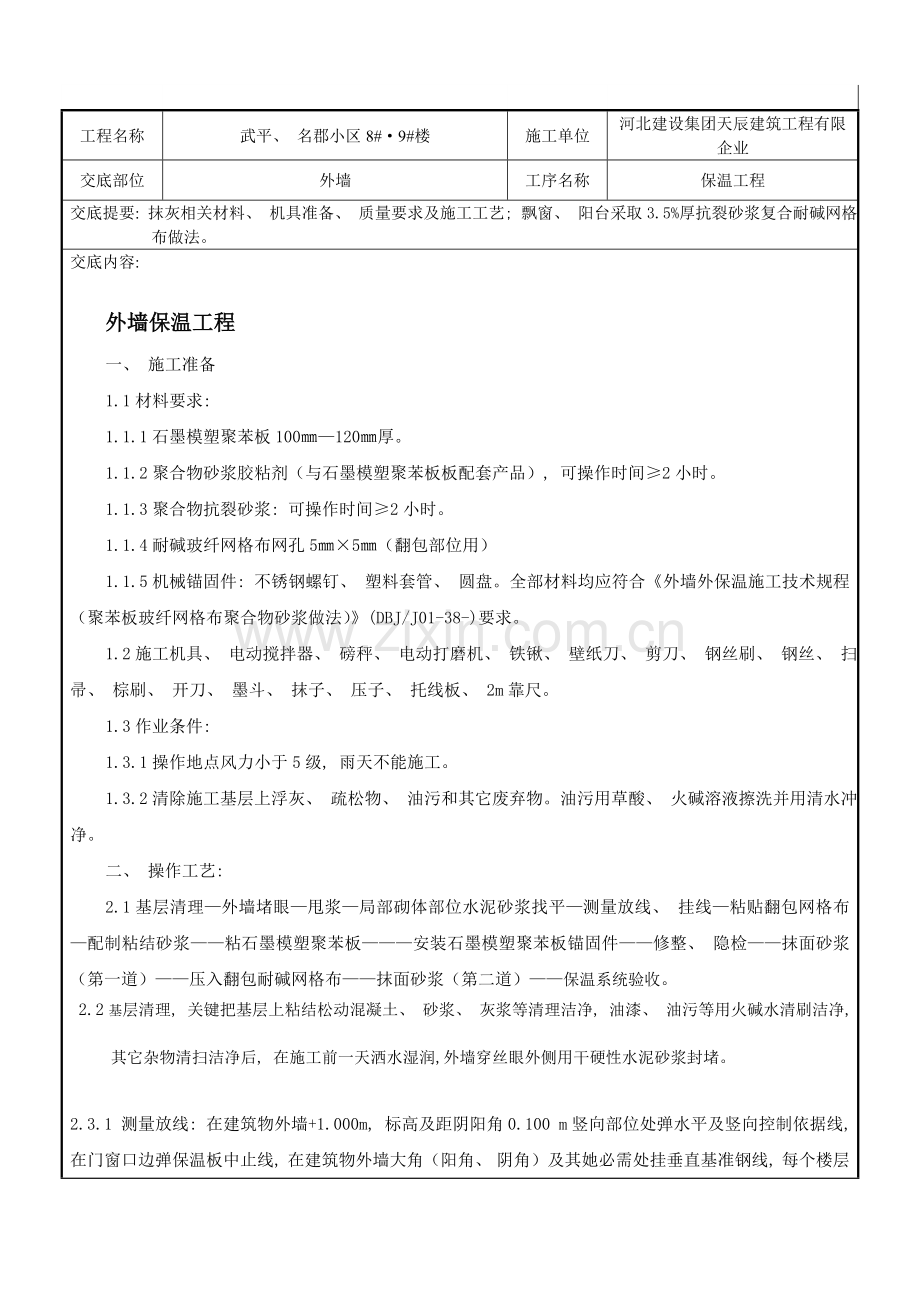

工程名称
武平、 名郡小区8#·9#楼
施工单位
河北建设集团天辰建筑工程有限企业
交底部位
外墙
工序名称
保温工程
交底提要: 抹灰相关材料、 机具准备、 质量要求及施工工艺; 飘窗、 阳台采取3.5%厚抗裂砂浆复合耐碱网格布做法。
交底内容:

外墙保温工程
一、 施工准备
1.1材料要求:
1.1.1石墨模塑聚苯板100㎜—120㎜厚。
1.1.2聚合物砂浆胶粘剂（与石墨模塑聚苯板板配套产品）, 可操作时间≥2小时。
1.1.3聚合物抗裂砂浆: 可操作时间≥2小时。
1.1.4耐碱玻纤网格布网孔5㎜×5㎜（翻包部位用）
1.1.5机械锚固件: 不锈钢螺钉、 塑料套管、 圆盘。全部材料均应符合《外墙外保温施工技术规程（聚苯板玻纤网格布聚合物砂浆做法）》(DBJ/J01-38-)要求。
1.2施工机具、 电动搅拌器、 磅秤、 电动打磨机、 铁锹、 壁纸刀、 剪刀、 钢丝刷、 钢丝、 扫帚、 棕刷、 开刀、 墨斗、 抹子、 压子、 托线板、 2m靠尺。
1.3作业条件:
1.3.1操作地点风力小于5级, 雨天不能施工。
1.3.2清除施工基层上浮灰、 疏松物、 油污和其它废弃物。油污用草酸、 火碱溶液擦洗并用清水冲净。
二、 操作工艺:
2.1基层清理—外墙堵眼—甩浆—局部砌体部位水泥砂浆找平—测量放线、 挂线—粘贴翻包网格布—配制粘结砂浆——粘石墨模塑聚苯板———安装石墨模塑聚苯板锚固件——修整、 隐检——抹面砂浆（第一道）——压入翻包耐碱网格布——抹面砂浆（第二道）——保温系统验收。
2.2基层清理, 关键把基层上粘结松动混凝土、 砂浆、 灰浆等清理洁净, 油漆、 油污等用火碱水清刷洁净,

其它杂物清扫洁净后, 在施工前一天洒水湿润,外墙穿丝眼外侧用干硬性水泥砂浆封堵。

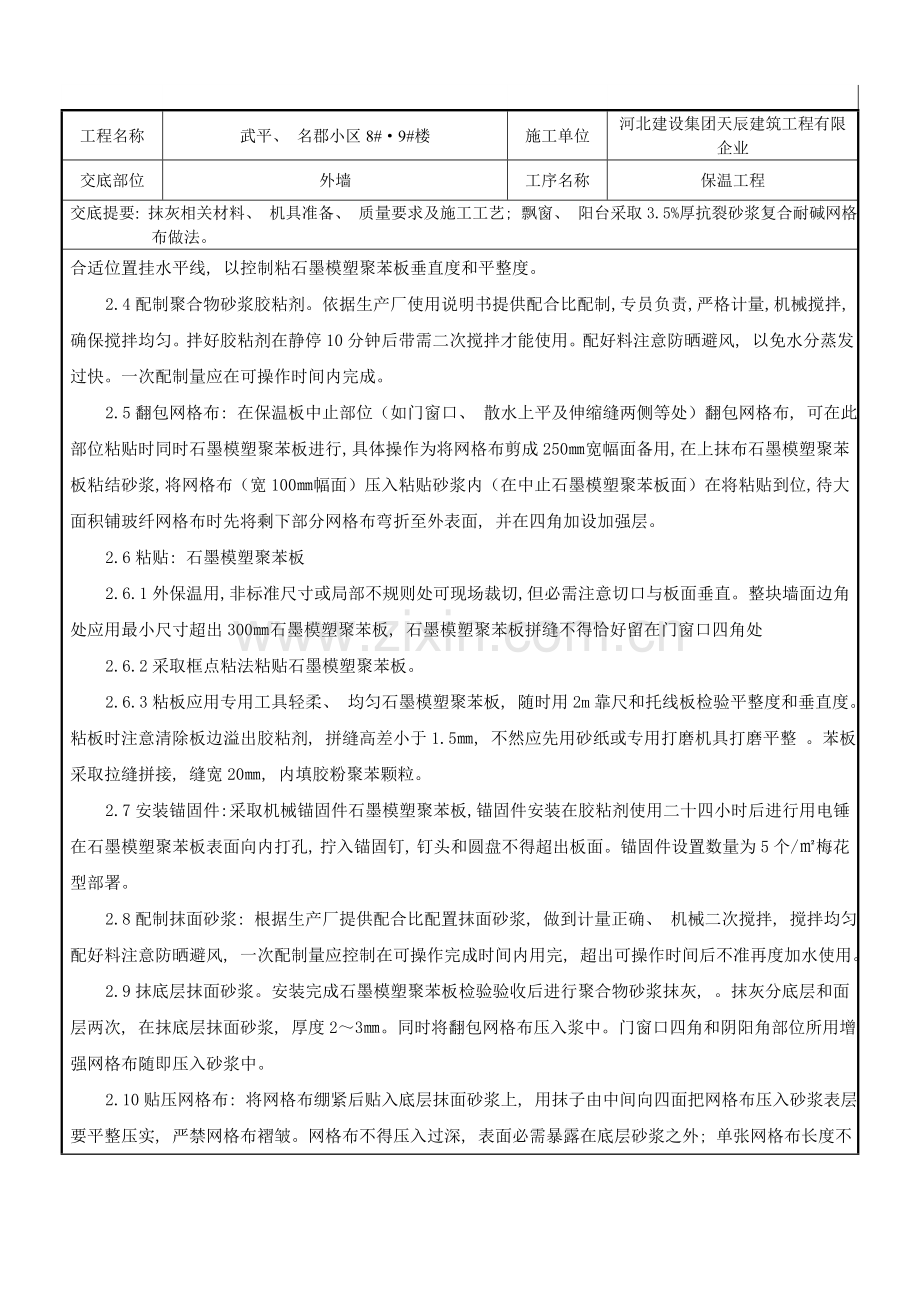

2.3.1 测量放线: 在建筑物外墙+1.000m, 标高及距阴阳角0.100 m竖向部位处弹水平及竖向控制依据线, 在门窗口边弹保温板中止线, 在建筑物外墙大角（阳角、 阴角）及其她必需处挂垂直基准钢线, 每个楼层合适位置挂水平线, 以控制粘石墨模塑聚苯板垂直度和平整度。
2.4配制聚合物砂浆胶粘剂。依据生产厂使用说明书提供配合比配制, 专员负责, 严格计量, 机械搅拌, 确保搅拌均匀。拌好胶粘剂在静停10分钟后带需二次搅拌才能使用。配好料注意防晒避风, 以免水分蒸发过快。一次配制量应在可操作时间内完成。
2.5翻包网格布: 在保温板中止部位（如门窗口、 散水上平及伸缩缝两侧等处）翻包网格布, 可在此部位粘贴时同时石墨模塑聚苯板进行, 具体操作为将网格布剪成250㎜宽幅面备用, 在上抹布石墨模塑聚苯板粘结砂浆, 将网格布（宽100㎜幅面）压入粘贴砂浆内（在中止石墨模塑聚苯板面）在将粘贴到位, 待大面积铺玻纤网格布时先将剩下部分网格布弯折至外表面, 并在四角加设加强层。
2.6粘贴: 石墨模塑聚苯板
2.6.1外保温用, 非标准尺寸或局部不规则处可现场裁切, 但必需注意切口与板面垂直。整块墙面边角处应用最小尺寸超出300㎜石墨模塑聚苯板, 石墨模塑聚苯板拼缝不得恰好留在门窗口四角处
2.6.2采取框点粘法粘贴石墨模塑聚苯板。
2.6.3粘板应用专用工具轻柔、 均匀石墨模塑聚苯板, 随时用2m靠尺和托线板检验平整度和垂直度。粘板时注意清除板边溢出胶粘剂, 拼缝高差小于1.5㎜, 不然应先用砂纸或专用打磨机具打磨平整 。苯板采取拉缝拼接, 缝宽20㎜, 内填胶粉聚苯颗粒。
2.7安装锚固件: 采取机械锚固件石墨模塑聚苯板, 锚固件安装在胶粘剂使用二十四小时后进行用电锤在石墨模塑聚苯板表面向内打孔, 拧入锚固钉, 钉头和圆盘不得超出板面。锚固件设置数量为5个/㎡梅花型部署。
2.8配制抹面砂浆: 根据生产厂提供配合比配置抹面砂浆, 做到计量正确、 机械二次搅拌, 搅拌均匀。配好料注意防晒避风, 一次配制量应控制在可操作完成时间内用完, 超出可操作时间后不准再度加水使用。
2.9抹底层抹面砂浆。安装完成石墨模塑聚苯板检验验收后进行聚合物砂浆抹灰, 。抹灰分底层和面层两次, 在抹底层抹面砂浆, 厚度2～3㎜。同时将翻包网格布压入浆中。门窗口四角和阴阳角部位所用增强网格布随即压入砂浆中。
2.10贴压网格布: 将网格布绷紧后贴入底层抹面砂浆上, 用抹子由中间向四面把网格布压入砂浆表层, 要平整压实, 严禁网格布褶皱。网格布不得压入过深, 表面必需暴露在底层砂浆之外; 单张网格布长度不宜大于6m。铺贴遇有搭接时, 必需满足横向100㎜、 纵向80㎜搭接长度要求。
2.11抹面层抹面砂浆: 在底层抹面砂浆凝结前再抹一道抹面砂浆罩面, 厚度1～2㎜, 以仅覆盖网格布、 微见网格布轮廓为宜。面层砂浆切忌不停揉搓, 以免形成空鼓。砂浆抹灰施工间歇应在自然断开处, 方便后续施工搭接, 如伸缩缝、 阴阳角、 挑台等部位。在连续墙面上如需停顿, 面层砂浆不应完全覆盖已铺好网格布, 需与网格布、 底层砂浆呈台阶形坡茬, 留茬间距大于150㎜, 以免网格布搭接处平整度超出偏差。
2.12加强层做法: 考虑首层部位抗冲击要求, 在标准外保温做法基础上加铺一层厚质防撞玻纤网格布, 并再抹一道抹面砂浆罩面, 以提升抗冲击强度。加强部位抹灰砂浆总厚度为5～7㎜。
2.13阳台下檐子、 外露空调板下面贴塑料滴水槽; 窗口壁位置压入大于100㎜宽网格布。
2.14阳台部位保温板贴至半梁部位, 阳台柱外侧两壁贴保温板, 内侧两壁网格布压入深度至半梁部位。
三、 质量标准:
3.1主控项目
3.1.1粘结剂粘石墨模塑聚苯板面积、 玻纤网格布搭接长度符合本交底要求。玻纤网格布位置应在抹面砂浆中部偏外地方。
3.1.2抹面砂浆与石墨模塑聚苯板必需粘结牢靠, 无脱层、 空鼓。网格布不得外露。
3.1.3抹灰面层无爆灰和裂缝等缺点, 表面洁净, 接槎平整。
3.2通常项目
项次 项目 许可偏差（㎜） 检验方法
1 表面平整度 3 用2m靠尺和楔形塞尺检验
2 立面垂直 3 用2 m托线板检验
3 阴阳角垂直 3 用2 m托线板检验
4 阳角方正 3 用200㎜方尺检验
5 接缝高差 1.5 用直尺检验

3.2.2石墨模塑聚苯板层许可偏差及检验方法:
项次 项目 许可偏差（㎜） 检验方法
1 表面平整度 4 用2 m靠尺和楔形塞尺检验
2 立面垂直 4 用2 m托线板检验
3 阴阳角垂直 4 用2 m托线板检验
4 阳角方正 4 用200㎜方尺检验
5 伸缩缝平直 3 用直尺检验
四、 注意事项:
4.1成品保护外保温施工完成后, 后续工序与其她正在进行工序应注意对成品进行保护。严禁在保温墙面上随意剔凿, 避免尖锐物件撞击。
4.2.1应注意质量问题
4.2.2胶结剂和抹面砂浆配制应使用机械搅拌, 超出凝结时间不准使用。
4.2.3石墨模塑聚苯板必需与墙面粘结牢靠, 无松动和虚粘现场。
4.2.4石墨模塑聚苯板安装应上下错缝。各挤塑聚苯板间应挤紧拼严, 不得用砂浆填塞。
4.2.5网格布应横向铺设, 压贴密实, 不得有空鼓、 褶皱、 翘曲、 外露等现象。搭接宽度左右大于100㎜, 上下不得小于80㎜。
4.3安全文明施工方法:
4.3.1搅拌机具专员操作, 用前检验有没有漏电。
4.3.2吊蓝及脚手架经检验员确定无安全隐患后方可使用。天天早晨上班前, 必需派检验员检验吊蓝上钢丝绳安全绳与屋面上建筑物连接固定情况, 检验无安全隐患时, 工人方可上吊篮施工。
4.3.3操作人员必需遵守高空作业安全要求, 系好安全带, 安全带必需系在安全绳上, 带好安全帽。
4.3.4避免上下垂直作业。
备注: 1）粘贴保温前必需熟悉图纸看清造型怎样做法安图施工。每层设一道全墙贯通300岩棉防火带。位置定于空调板下面。部分有造型部位能够实现调整。
2）门窗口宽度控制, 从底层至顶层用米丝挂通线。
3）窗口、 阳台窗口, 下口, 确保外侧有1%坡度。必需与抹灰接茬平整。窗口抹保温颗粒。压网格布抹抗裂砂浆。四面预留5㎜缝隙。
4）9#楼东西立面粘120厚, 南北立面粘100㎜。阳台拦板粘50㎜, 内侧粘100㎜（两头东西立面用120㎜厚保温板）剩下南立面突出东西山墙位置粘100㎜。保温板。女儿墙内侧做20㎜保温板。压顶用聚苯颗粒材料有外向内1%找坡, 内侧压顶下面有滴水槽。窗井内侧粘保温。
5) 9#楼外墙保温底层粘贴位置为室外地坪东西立面粘至正负零以下200㎜。下余保温待做好散水后在补齐。南北立面粘至正负零。下余保温待做好散水后在补齐。
6）8#楼外墙保温底层粘贴位置为室外地坪西立面粘至正负零以下200㎜。东立面粘至正负零以下100㎜。下余保温待做好散水后在补齐。南北立面粘至正负零。下余保温待做好散水后在补齐。
7）9#楼变形缝中间加保温板, 外墙顶铁皮上下搭接１５㎝。
8）8#9#楼一层二层商业部位东西外墙粘墙砖。8#9#楼一层二层外挂钢丝网石墨模塑聚苯板。
9)南北立面保温板不挂钢丝网
10）为了确保工程质量, 做石墨模塑聚苯板组, 全部砌筑部位用砂浆抹平。首优异行样板墙面制度, 以样板墙引路、 以样板墙检验、 让甲方、 监理、 认可后, 方可施工。
11）全部一层阳台底板、 粘20厚挤塑聚苯板。
12）未尽事宜, 结合现场实际情况处理。

项目（专业）
技术责任人

交底人

接收交底人

-3-27
