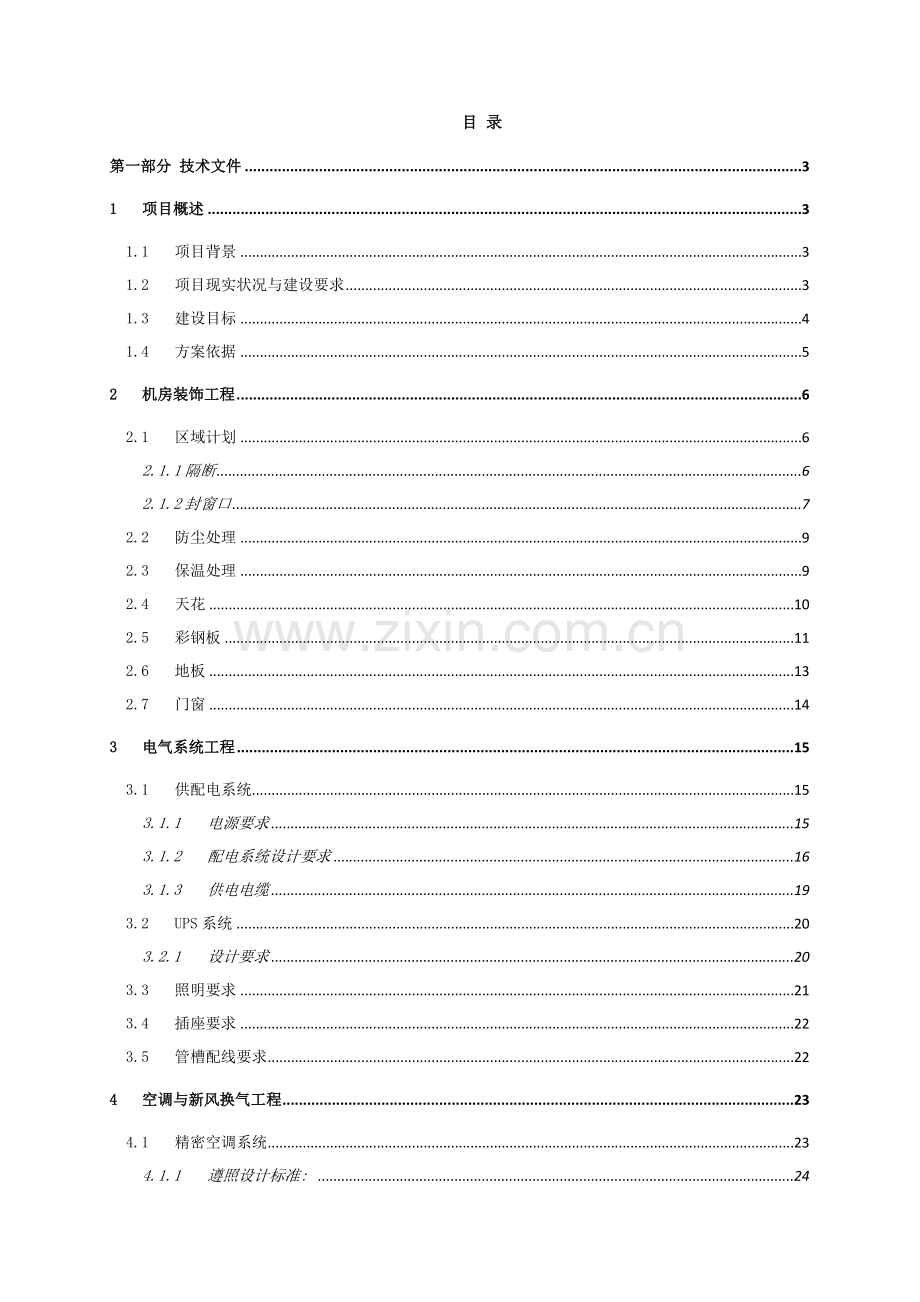

目 录
第一部分 技术文件 3
1 项目概述 3
1.1 项目背景 3
1.2 项目现实状况与建设要求 3
1.3 建设目标 4
1.4 方案依据 5
2 机房装饰工程 6
2.1 区域计划 6
2.1.1隔断 6
2.1.2封窗口 7
2.2 防尘处理 9
2.3 保温处理 9
2.4 天花 10
2.5 彩钢板 11
2.6 地板 13
2.7 门窗 14
3 电气系统工程 15
3.1 供配电系统 15
3.1.1 电源要求 15
3.1.2 配电系统设计要求 16
3.1.3 供电电缆 19
3.2 UPS系统 20
3.2.1 设计要求 20
3.3 照明要求 21
3.4 插座要求 22
3.5 管槽配线要求 22
4 空调与新风换气工程 23
4.1 精密空调系统 23
4.1.1 遵照设计标准: 24
4.1.2 建设标准与目标 24
4.1.3 气流组织设计要求 25
4.1.4 本项目机房空调负荷计算 26
4.2 新风换气 27
5 机柜及封闭冷通道 28
5.1 机柜配置方案设计要求 28
5.2 主机房封闭冷通道系统 28
6 动力与环境监控方案设计要求 31
7 KVM系统设计要求 33
7.1KVM系统概述 33
7.2方案设计要求 33
8 综合布线系统工程要求 34
8.1系统计划要求 34
8.2产品性能要求 36
8.2.1屏蔽双绞线CAT6A(F/FTP) 36
8.2.2 CAT6A KS-T 6A屏蔽模块 36
8.2.3配线架 37
9.防雷接地与静电防护 38
9.1电源防雷 38
9.2接地与静电防护要求 38
9.3防雷验收要求 40
10.大屏显示系统 41
11.机房消防系统 42
11.1设计依据 42
11.2设计要求 43
11.3防护区要求 43
11.4消防验收要求 43
12.设备清单 43

第一部分 技术文件
1 项目概述
1.1 项目背景
伴随计算机事业发展和计算机技术广泛应用, 怎样确保计算机设备正常运行, 怎样给从事计算机操作工作人员发明良好工作环境, 这个问题越来越被大家所重视。计算机设备不一样于其它机器设备, 不一样计算机系统对运行环境有不一样要求。电子信息系统机房环境, 包含硬件与软件整体运行环境, 是信息化基础设施中极其关键一个关键基础设施之一。
广西区图书馆数据中心机房为适合信息化飞速发展需求, 须按国家相关标准规范对建立数据中心（IDC）。图书馆网络中心拥有数量众多网络设备和服务器, 未来更可能成倍增加, 怎样更高效、 安全地管理这些服务器或网络设备, 成为图书馆网络中心机房管理人员及操作维护人员必需面对问题。所以本期数据中心项目须从未来角度来计划设计, 以满足未来10-信息化发展需求, 数据中心环境必需满足计算机等微电子设备和工作人员对温度、 湿度、 洁净度、 电磁场强度、 屏蔽、 防漏、 电源质量、 振动、 防雷、 接地和安全防范等要求, 在满足功效要求同时, 要突出美观、 高雅及以人为本人性化设计理念。
1.2 项目现实状况与建设要求
本项目数据中心拟建在新大楼3楼, 以下图1所表示所表示位置:

图1: 现在IDC机房区域现实状况
数据中心所在楼层高5米, 梁下净空约4.5米, 要求完工后, 净高度≥2.7米。楼层承重设计为500KG/㎡。
现在IDC 机房区域按功效划分为: 主机房、 监控区、 接待区以及办公区。
Ø 主机房用于信息处理、 存放、 交换和传输设备安装和运行维护建筑空间。包含服务器区、 网络区、 备用区、 存放区、 配电区等。
Ø 监控区用来监控IDC数据中心以及演示等功效。
Ø 接待区用来接待来访人员。
Ø 办公区用于工作人员办公。
本期IDC机房建设项目包含内部装饰、 空气调整、 电气、 综合布线、 环境与动力设备、 冷通道、 消防、 KVM等几部分, 即:
Ø 机房装饰;
Ø 机房电气（供配电、 照明）;
Ø 防雷接地与静电防护;
Ø 机房精密空调、 新风系统;
Ø 机房综合布线系统;
Ø 机房动力、 环境监控系统;
Ø 消防系统（气体消防）
Ø KVM系统
Ø 冷通道（机柜、 通道内监控、 通套配件、 检测设备等）
参考GB 50174-《电子信息系统机房设计规范》机房分级及性能要求要求, 广西区图书馆网络中心机房设计要求须满足国家标准GB50174-中B级机房标准要求, 场地内设施须按冗余要求配置。
1.3 建设目标
本期机房建设完成后须达成以下目标:
1）机房布局须合理, 装修简练明快、 舒适宜人;
2）建立可靠机房设备运行环境, 使机房温度、 湿度、 洁净度达成B级机房标准要求;
3）提供高可靠和性能稳定电气系统, 充足保障设备运行;
4）为机房管理工作人员提供一个高效、 集中、 优化工作环境;
5）机房动力及环境相关参数指标须达成以下要求:
Ø 主机房温度: 23℃±1℃
Ø 主机房相对湿度: 40%~55%
Ø 温度改变率少于5℃/h, 不得结露
Ø 尘埃: 粒径≥0.5µm个数＜18000粒/升
Ø 噪音: 设备开机条件下, 主机操作员位置＜65dB
Ø 稳态电压偏移范围: ≤±3%
Ø 稳态频率偏移范围: ≤0.5Hz
Ø 输入电压波形失真度: ≤5%
Ø 零地电压: ＜2伏
Ø 照度: 500LX , 备件库为300LX
Ø 应急照明: ≥50LX
Ø 电磁干扰: 机房内无线电场强干扰≤126dB, 磁场干扰强度≤800A/m

1.4 方案依据
本期机房设计与实施须遵照现行国家标准规范, 规范以下:
Ø GB 50314-《智能建筑设计标准》
Ø GB 50339-《智能建筑工程质量验收规范》
Ø GB 50174-《电子信息系统机房设计规范》
Ø GB 50462- 《电子信息系统机房施工及验收规范》
Ø GB 50311-《综合布线系统工程设计规范》
Ø GB 50312- 《综合布线系统工程验收规范》
Ø GB 21052-《信息安全技术 信息系统物理安全技术要求》
Ø JGJ 16－ 《民用建筑电气设计规范》
Ø GB50052-《供配电系统设计规范》
Ø YD/T1095-《通信间用不间断电源—UPS》
Ø GB50034-《建筑照明设计标准》
Ø GB50016-《建筑设计防火规范》
Ø GB50370-《气体灭火系统设计规范》
Ø GB50116-《火灾自动报警系统设计规范》
Ø GB15763.1-《建筑用安全玻璃防火玻璃》
Ø GB50057-《建筑物防雷设计规范》
Ø GB 50343-《建筑物电子信息系统防雷技术规范》
Ø GB 50169-《电气装置安装工程 接地装置施工及验收规范》
Ø GBT 16895.17-《建筑物电气装置 第5部分: 电气设备选择和安装 第548节: 信息技术装置接地配置和等电位联结》
详见清单表
