厂用电快速切换调试方案.doc

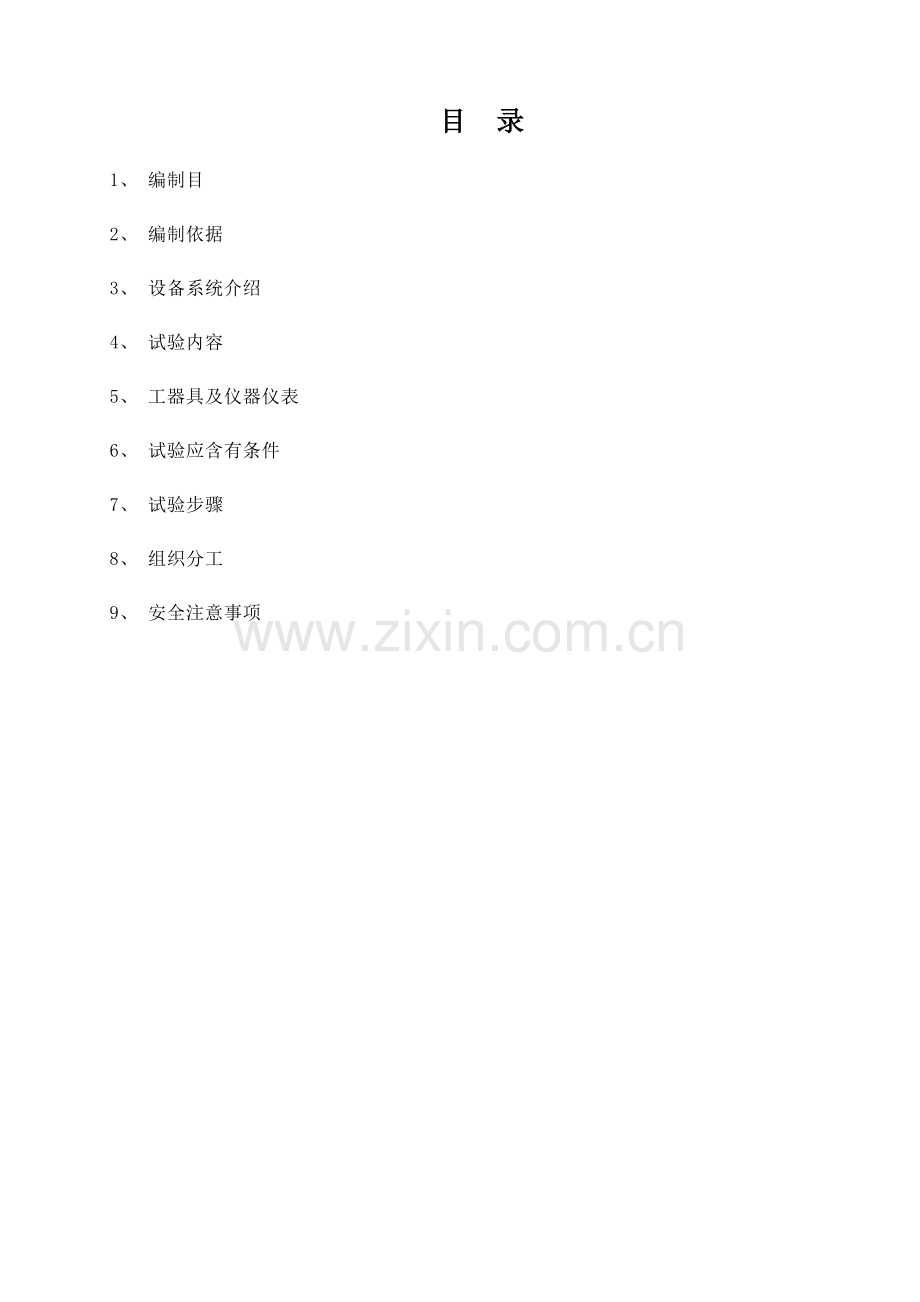

目 录
1、 编制目
2、 编制依据
3、 设备系统介绍
4、 试验内容
5、 工器具及仪器仪表
6、 试验应含有条件
7、 试验步骤
8、 组织分工
9、 安全注意事项

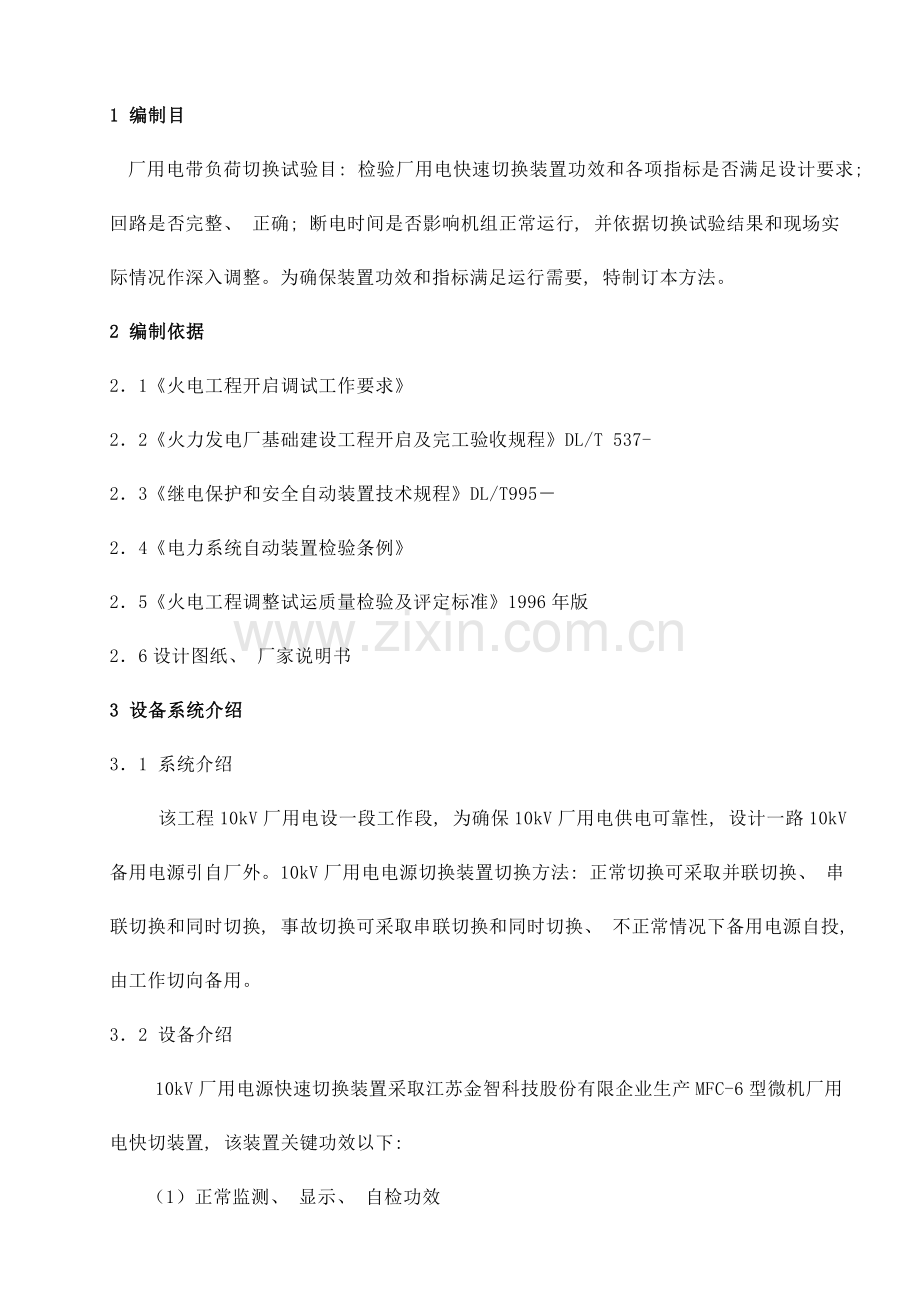

1 编制目
厂用电带负荷切换试验目: 检验厂用电快速切换装置功效和各项指标是否满足设计要求; 回路是否完整、 正确; 断电时间是否影响机组正常运行, 并依据切换试验结果和现场实际情况作深入调整。为确保装置功效和指标满足运行需要, 特制订本方法。
2 编制依据
2．1《火电工程开启调试工作要求》
2．2《火力发电厂基础建设工程开启及完工验收规程》DL/T 537-
2．3《继电保护和安全自动装置技术规程》DL/T995－
2．4《电力系统自动装置检验条例》
2．5《火电工程调整试运质量检验及评定标准》1996年版
2．6设计图纸、 厂家说明书
3 设备系统介绍
3．1 系统介绍
该工程10kV厂用电设一段工作段, 为确保10kV厂用电供电可靠性, 设计一路10kV备用电源引自厂外。10kV厂用电电源切换装置切换方法: 正常切换可采取并联切换、 串联切换和同时切换, 事故切换可采取串联切换和同时切换、 不正常情况下备用电源自投, 由工作切向备用。
3．2 设备介绍
10kV厂用电源快速切换装置采取江苏金智科技股份有限企业生产MFC-6型微机厂用电快切装置, 该装置关键功效以下:
（1）正常监测、 显示、 自检功效
（2）切换功效
a) 正常切换（有并联切换和串联切换）
b) 事故切换（有事故串联切换和事故并联切换）
c) 不正常切换（有低电压起动和工作电源开关误跳切换）
（3）低压减载功效
（4）闭锁报警、 故障处理功效
（5）装置自行闭锁切换功效
（6）事件追忆、 录波、 打印、 通讯功效
（7）开启后加速保护功效
（8）去耦合功效
4 试验内容
4．1 高压厂用电源一次核相。
4．2 工作电源与备用电源之间正常切换。
4．3 事故状态下工作与备用电源之间切换。
4．4不正常情况备用电源自投。
5工器具及仪器仪表
万用表、 相序表、 核相器、 绝缘手套、 绝缘鞋、 对讲机、 警示牌
6 试验应含有条件
6．1 厂用电切换装置静态调试合格。
6．2 工作进线开关和备用进线开关各项试验已完成并合格, 经开关传动确定其控制回路正确。
6．3备用电源和母线PT电压回路正确, 工作电源、 备用电源电流回路正确。
6．4 10kV厂用母线已带电。
6．5 DCS逻辑讨论经过, DCS操控正常。
6．6 热控UPS电源运行在整流-逆变方法, 直流逆变备用。
6．7 直流系统电压正常, 处于可靠备用状态。
7 试验步骤
7．1 高压厂用电源一次核相
7．1．1 将10kV备用进线小车开关拉出柜外。
7．1．2将开关后挡板撑开, 使开关上下静主触头完全暴露。
7．1．3 在断路器上下两侧用核相棒进行核相
必需两人操作, 每人各持一根核相棒（带绝缘手套, 穿绝缘鞋, 并站立在绝缘垫上）, 接触断路器两侧带电母线处, 当同名相时, 核相棒有同相指示, 相角显示为0; 当异名相时, 核相棒有异相指示, 存在相角差, 分别测完各相时, 表明相位正确。在统计卡上做好统计。
7．1．4 测量相位后, 将开关后挡板复位, 将小车开关推至试验位置。
7．2 厂用电快切装置检验
7．2．1用万用表检验快切装置所取工作进线、 备用进线和母线PT电压, 统计电压值和它们之间相位差, 备用进线和母线电压二者应同相, 压差在正常范围内。
7．2．2 给厂用电快切装置上电, 检验装置无异常信号。开关位置检测正确, 液晶屏显示电压采样正确, 角差靠近为零。
7．2．3投入快切装置跳合闸回路出口压板。
7．3 工作电源与备用电源之间正常切换
7．3．1 由工作电源切换至备用电源
（1）将备用进线开关摇入工作位置。
（2）运行人员检验厂用母线电压、 备用进线、 工作进线电压正常, 幅值相近。
（3）在快切操作画面上选择“并联”方法, 操作“手动切换”按钮。快切装置自动合上开关（备用进线开关）, 并联运行后跳开开关（工作进线开关）, 实现方法应为“快速”。
（4）确定切换正常后, 操作“复归”按钮, 对快切装置复归。
（5）电源切换过程中, 信号、 测点显示、 辅机运行应正常。
7．3．2由备用电源切换至工作电源
（1）检验备用进线开关在工作位置, 断开状态。
（2）运行人员检验备用进线电压正常, 幅值正常, 相角正常, 此时应退出“后备失电闭锁切换”功效压板。
（3）在快切操作画面上选择“并联”方法, 操作“手动切换”按钮。快切装置自动合上开关（工作进线开关）, 并联运行后跳开开关（备用进线开关）, 实现方法应为“快速”。
（4）确定切换正常后, 操作“复归”按钮, 对快切装置复归, 使装置进入事故备用状态。
（5）电源切换过程中, 信号、 测点显示、 辅机运行应正常。
7．4 事故状态下备用电源自投（可趁开机前或计划停机时进行该项试验）
7．4．1 检验备用进线开关在工作位置, 备用电源10kV系统电压正常。
7．4．2检验快切装置上显示工作电源与备用电源电压差、 频率差和角差在要求范围内且与实际相符。
7．4．3快切装置投运, 继保人员短接保护出口, 将工作进线开关跳开, 快切装置自动合上备用进线开关, 实现方法为快速, 事故状态下实现串联切换。
7．4．4 电源切换过程中, 信号、 测点显示、 辅机运行应正常。
7．5不正常情况下备用电源自投
7．5．1检验备用进线开关在工作位置, 备用电源10kV系统电压正常。
7．5．2人为模拟工作进线开关偷跳, 此时装置应该动作, 合上备用进线开关。
8．组织分工
8.1 项目组织
厂用电快速切换工作由山东电建二企业, 光大新能源（砀山）发电有限企业, 安徽电建二企业共同完成。
8.2 项目分工
安装单位负责单体调试工作; 调试单位负责系统调试工作、 负责测量与数据统计工作; 光大新能源（砀山）发电有限企业运行人员负责操作, 调试及安装单位电气专业负责监护, 安装单位电气专业负责消缺处理。要求各方亲密合作, 各个设备现场必需指定专员监护, 确保通讯通常, 发觉问题立刻汇报总指挥。
8.3倒送电组织机构
总指挥: 孙先栋
副总指挥: 司艳华
参与人员: 电气调试人员 安装单位调试人员 电厂运行人员
9 安全注意事项
9.1参与调试人员应了解试验方法与范围, 严格根据方案正确选择和操作厂用段对应开关和快切装置, 不得随意操作与试验无关设备。
9.2做好事故预想, 一旦发生厂用电部分失电, 运行人员快速开启备用辅机。考虑厂用电全部失去情况下, 要确保事故保安电源能够正常投入。
