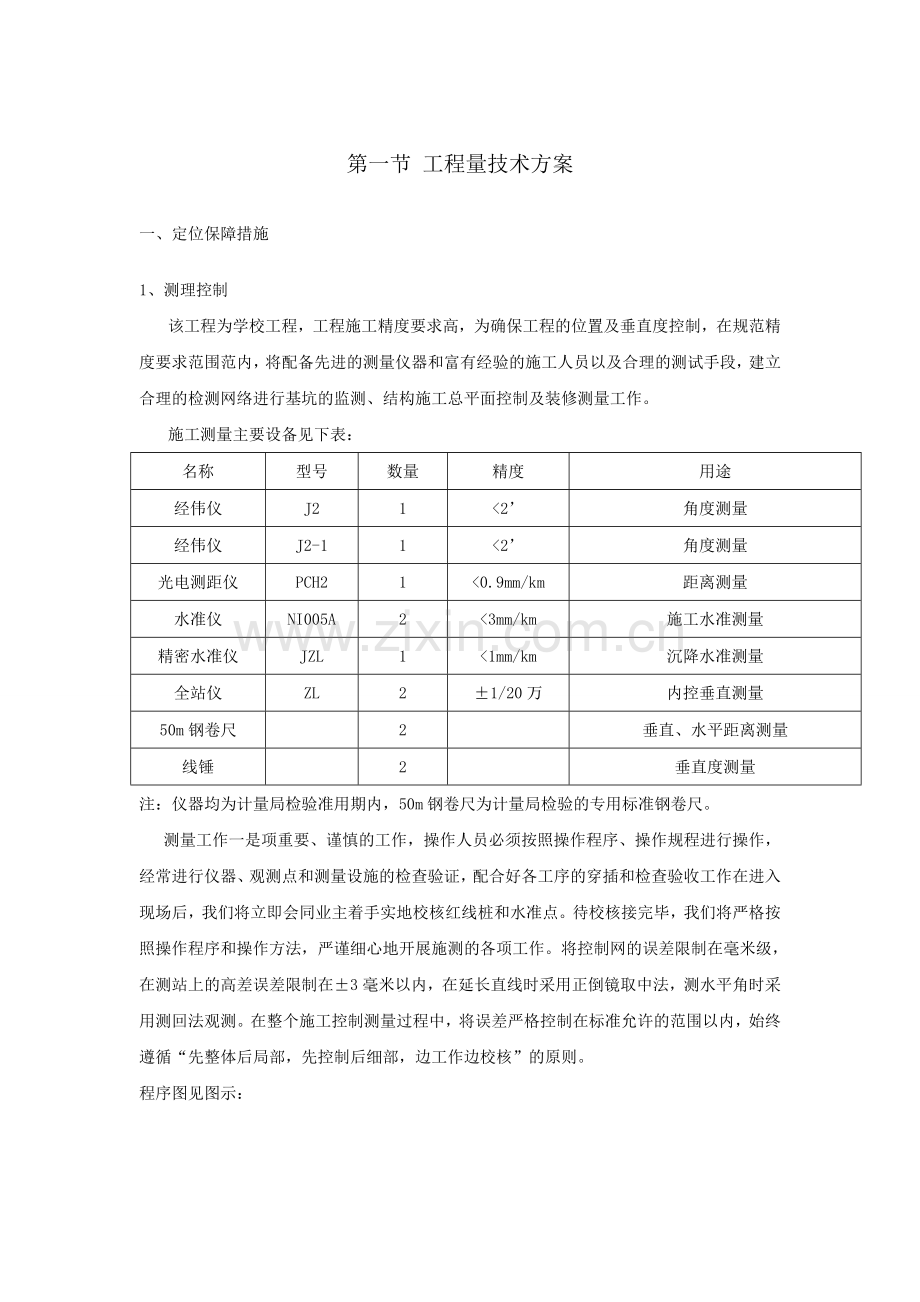

1工程测量方案.doc_第1页
第1页 / 共5页
1工程测量方案.doc_第2页
第2页 / 共5页
1工程测量方案.doc_第3页
第3页 / 共5页
1工程测量方案.doc_第4页
第4页 / 共5页
1工程测量方案.doc_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

1、第一节 工程量技术方案一、定位保障措施1、测理控制该工程为学校工程,工程施工精度要求高,为确保工程的位置及垂直度控制,在规范精度要求范围范内,将配备先进的测量仪器和富有经验的施工人员以及合理的测试手段,建立合理的检测网络进行基坑的监测、结构施工总平面控制及装修测量工作。施工测量主要设备见下表:名称型号数量精度用途经伟仪J212角度测量经伟仪J2-112角度测量光电测距仪PCH210.9mm/km距离测量水准仪NI005A23mm/km施工水准测量精密水准仪JZL11mm/km沉降水准测量全站仪ZL21/20万内控垂直测量50m钢卷尺2垂直、水平距离测量线锤2垂直度测量注:仪器均为计量局检验准用

2、期内,50m钢卷尺为计量局检验的专用标准钢卷尺。 测量工作一是项重要、谨慎的工作,操作人员必须按照操作程序、操作规程进行操作,经常进行仪器、观测点和测量设施的检查验证,配合好各工序的穿插和检查验收工作在进入现场后,我们将立即会同业主着手实地校核红线桩和水准点。待校核接完毕,我们将严格按照操作程序和操作方法,严谨细心地开展施测的各项工作。将控制网的误差限制在毫米级,在测站上的高差误差限制在3毫米以内,在延长直线时采用正倒镜取中法,测水平角时采用测回法观测。在整个施工控制测量过程中,将误差严格控制在标准允许的范围以内,始终遵循“先整体后局部,先控制后细部,边工作边校核”的原则。程序图见图示:交接坐

3、标控制点埋头并复核设置总体控制网络设置主楼控制网络垫层标高、轴线施工放及校核主楼控制网络承台底板面设置轴线控制点及标高控制点建立楼内高程及轴线控制系统主楼高程引上及轴线上移从基础向主楼各层施工放轴线及高程利用室内轴线高程确定外墙在轴线高程外墙分隔控制、进行外墙施工利用轴线标高变化方法进行球体安装测量利用外控线控制钢支架安装精度测量和序图建筑考虑和主体施工的相对关系以及今后测量网线的对应,在场地内将进行建立总体控制网。控制网的设置将考虑场内回填和施工的影响,网点设置为网格式,以便进行各点的复核与复设。施工过程中定期对总控制网进行复核,发现有变位时实行恢复。恢复时利用坐标点和未破坏控制网点作为基准

4、确定。二、桩基施工测量1、根据建设方提供的桩基基准点和基线,汇同监理主及有关单位复核认定后,方可作为测量基点使用,进行桩基测量。2、桩位测量:测量定位先用高精度的经纬仪(J2级)和钢卷尺,工程测量基准点埋设用混凝土浇筑固定,并安装防护标志,防止重车辗压和重碰撞而产生的位移;基准方位安设在视线范围内的不产生变形物上,或专门设点周围浇筑混加工以保护。在测定桩位前,先复校建筑物基点,闭合测量搞清基点与规划线线关系,符合误差允许要求后,在桩位图上注明误差,如有发现不符时会同设计处理。三、基坑开挖测量利用总体控制网和坐标点对基坑进行定位,控制桩网点的设置距工坑5m的距离。当承台的土方开挖出来后,根据工程

5、监测需要设置位移、沉降观测点。承台、地梁等标高投放通过控制网进行。四、结构施工测量结构施工分为两大部分,首先是基础工程,其次是地上部分主体。结合本工程的特点,结构施工测量地下部分实行外控制法,地上部分实行内控制法。当土方工程施工至结尾时,采用外控制手段,利用J2经纬仪将设在基坑四周的控制点轴线转移至基坑内,以控制开挖及坑底部分的平面位置。根据标高控制点,利用水准仪S3,控制挖深和清底,经验槽后开始施工垫层、承台、地梁及砖胎模。控制点的保护为重要,我公司在施工过程中考虑将测量控制点放于砼支墩上,并予以保护。当基础承台地梁施工完华后,在测量时首先进行基础外围轴线、标高控制点、轴线施放在基础表面上,

6、并设立建筑物高程控制点和内控轴线控制网络系统。此时建筑物内形成独立系统,而外部标高、轴线控制点转换成为建筑物的变形比较系统,将作为 建筑沉降、不均沉降引起的倾斜、外墙装饰墙面控制的检验等基点。外部控制点须经常检验复核,保证系统的精确度。将由基础上的轴线向上进行整个结构内控轴线施放。内控轴线上移采用精度为二十万分之一的ZL全站仪进行。方法为:在建筑物内四角设立测量室,室内设有钢板控制轴线交汇点,交汇点垂直向上的楼板均每层留200*200的测量孔,利用全站仪通过轴线交汇点向上垂直投射至上层空洞处的透明靶上,确定上一屋楼四角控制线交汇点,再利用J2经纬仪将四点转角交汇复核,即可得到上层楼层的控制轴线

7、平面,利用该平面控制体系进行上层楼的施工位置。连廊部分仍考虑外控法。由于全站义的高清度,楼层平面位置始终控制在精度范围内。结构的高程利用50m经检测过的钢卷尺从底板面的高程控制点由下向上引出,控制点设在四角或管井能够直通顶部的通道处。五、 装修与外墙的测量控制 的局部平面位置的确定从已经在结构施工中确定的结构控制轴线中引出,高程同样从结构施工高程中用水准仪转移至各需要处。在转移时尽量遵循仪器使用过程中保持等距离测量的原则,以提高测量精度。从而使装修工作有明确的控制依据。外墙垂直轴线与高程均由内控轴线和高程点引出,转移到外墙立面上,弹出坚向、水平控制,以便外墙装修。在轴线点引出后,务必注意,内控

8、法是逐层实施的,而外墙是从上至下的全长线条。因此,此时需用J2经纬仪在外控点的辅助下,从上至下进行一次检测,逐层修正测量引起的间接微小误差,使垂直线贯穿于建筑物的整个外墙面,从而达到准确的测量外墙控制效果。六、施工沉降测量当建筑物随结构施工层的上升整体重量增加将发生沉降,施工过程的沉降测量将给建筑物今后的监测提供初始数据。当基础0.00施工完毕,首层结构施工时在本过程柱上埋没,观测点采取保护措施防止冲撞引起变形,从而影响数据统计。测量期设为每施工一个结构层测量一次(如施工暂停每半个月一次),以后每月测一次,竣工后一年后每半年测一次,直到沉降稳定为止。测量数据制定统计分析表,进行成绩分析 。测量采用Nioo5A精密水准仪,参照点为。场设置的观测点每一个月发生变动或误差及时进行数据参数修正,以保证数据精确。并将观测结果绘制成表,作出正确评估后,形成书面资料提供给业主及设计方参考。观测的基本措施除了按要求一次不漏地进行观测外,为保证测量精度,还应采取“三固定”措施。即:1、仪器固定:包括仪、三脚架、水准尺;2、人员固定:尤其是主要观测人员:3、观测路线固定:包括镜位固定和观测次序固定。沉降观测的做法按设计进行。
