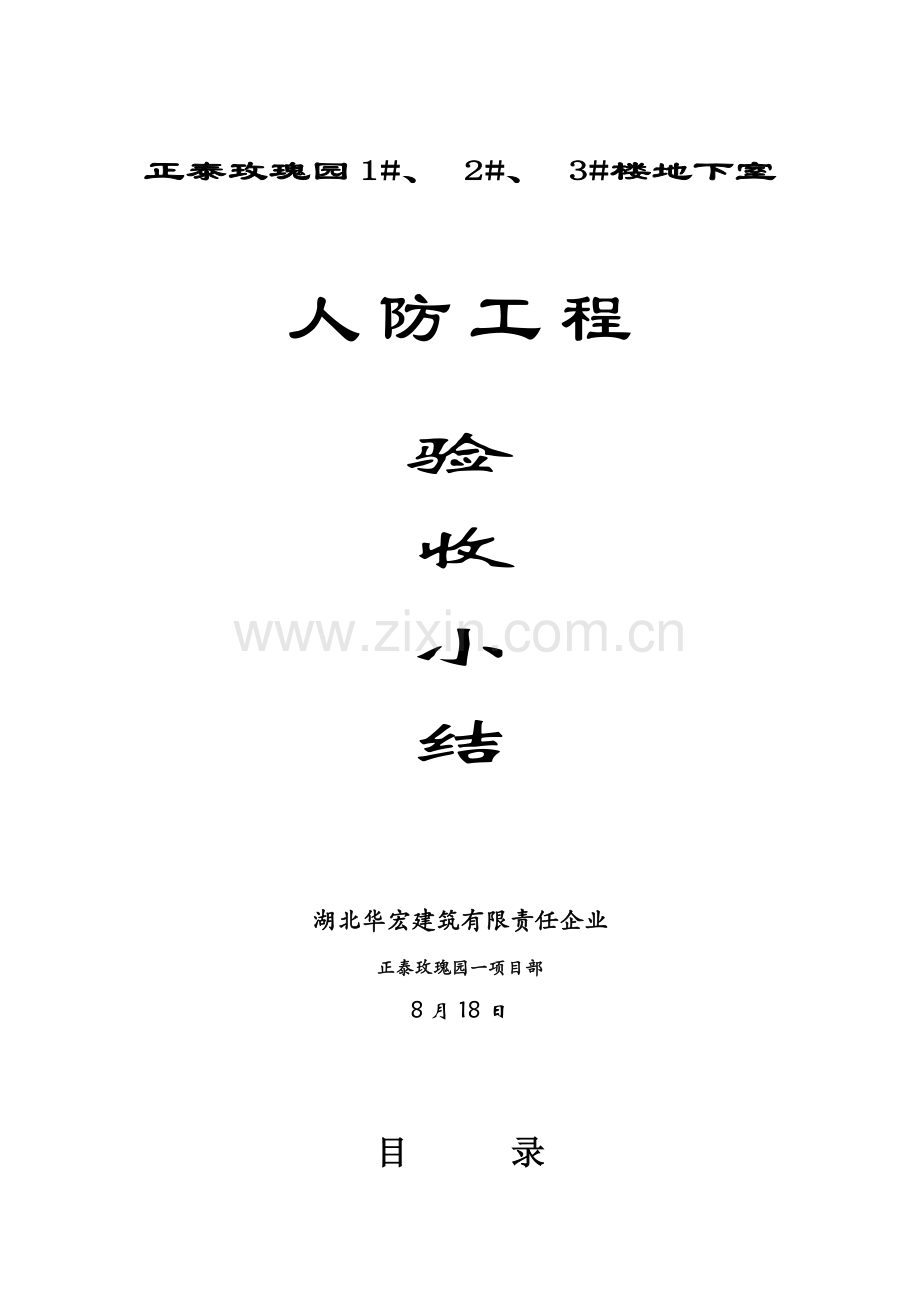

人防主体结构验收自评报告模板.doc

正泰玫瑰园1#、 2#、 3#楼地下室

人 防 工 程

验
收
小
结

湖北华宏建筑有限责任企业
正泰玫瑰园一项目部
8月18日

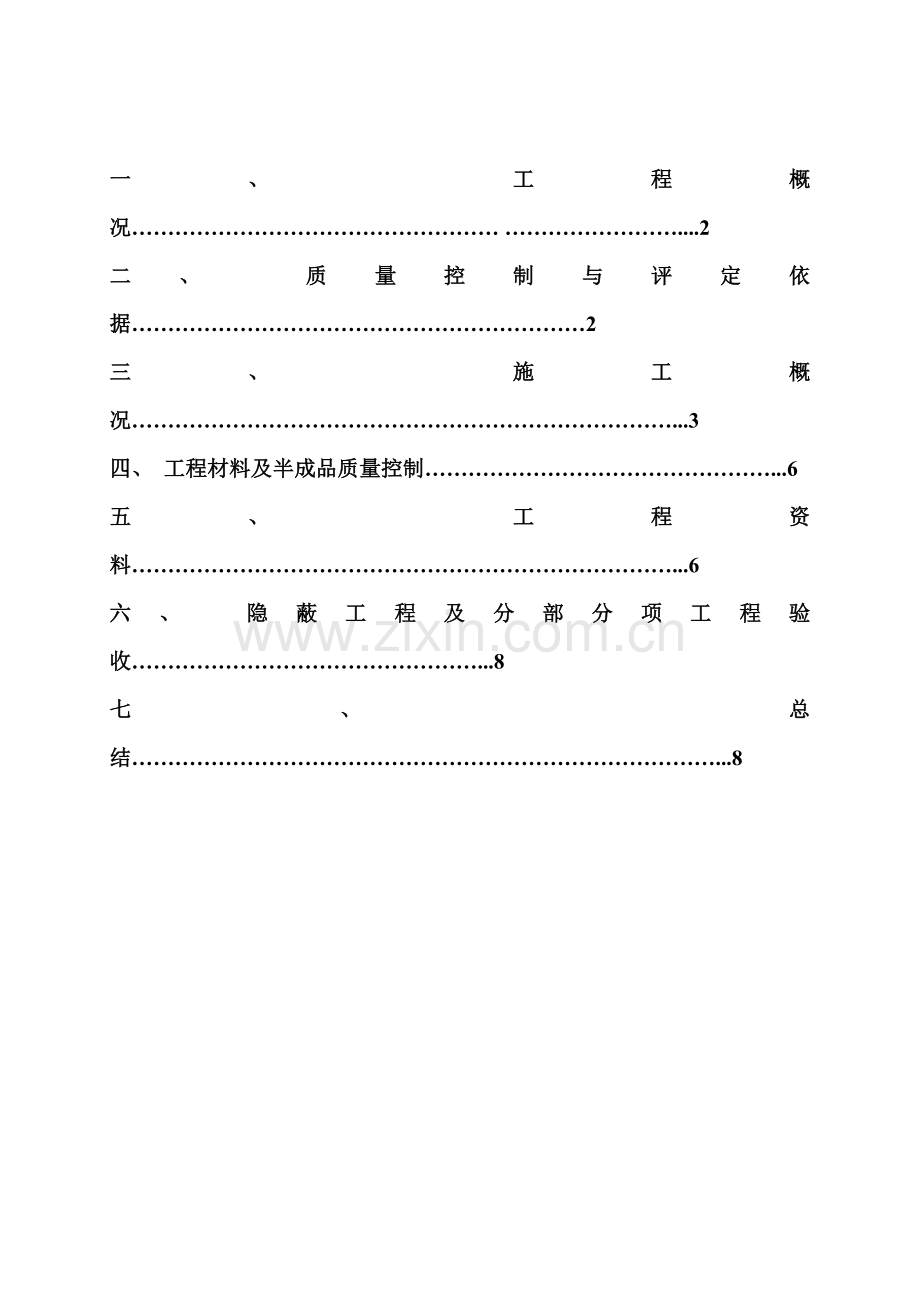

目 录

一、 工程概况…………………………………………… ……………………....2
二、 质量控制与评定依据………………………………………………………2
三、 施工概况…………………………………………………………………...3
四、 工程材料及半成品质量控制…………………………………………...6
五、 工程资料…………………………………………………………………...6
六、 隐蔽工程及分部分项工程验收…………………………………………...8
七、 总结………………………………………………………………………...8

一、 工程概况
工程名称: 正泰玫瑰园1#、 2#、 3#、 9#楼以及地下室人防工程
工程地址: 宜昌市合益路49号
建设单位: 宜昌市正泰房地产开发有限企业
设计单位: 中建三局建设工程股份有限企业人防与地下空间设计院
监理单位: 宜昌宏业工程项目管理有限企业
监督单位: 宜昌市人民防空办公室
施工单位: 湖北华宏建筑有限责任企业
工程规模: 建筑面积5690.62m2。防护单元3个, 抗爆单元12个,战时电站1个。
建筑概况: 本工程为结合1#、 2#、 3#楼及周围地下室修建防空地下室。建筑层数为地下二层, 为平战结合人防地下室, 平时作为停车库, 战时作为人员掩蔽室（二等人员掩蔽所）。防化等级为丙级, 防常6级、 防核6级。掩蔽面积: 3687.54㎡ , 掩蔽人员数量为3688人。本工程车库防火分类为一类, 耐火等级为一级; 建筑防水等级为二级, 抗震设防烈度为6度; 设计使用年限50年。
结构概况: 本工程为框架-剪力墙结构, 地下室现浇实心顶板、 顶板梁均采取C30混凝土, 墙、 柱均采取C30混凝土, 地下室密肋楼板部分顶板、 顶板暗梁及密肋梁均采取C30混凝土, 混凝土抗渗等级为P6。本工程基础、 底板以及次要构件（如结构柱、 圈梁、 过梁等）由中建三局建设工程股份有限企业人防与地下空间设计院, 并按此图施工。
基础结构: 采取嵌岩基础, 现浇钢筋混凝土底板厚度为300mm。
二、 质量控制与评定依据
1、 本工程施工协议
2、 本工程设计文件、 施工图纸、 图纸审查文件、 会审统计及变更文件
3、 国家及宜昌市现行相关建筑质量管理法规等文件
4、 采取关键规范及标准
《人民工程施工及验收规范》GB50134-
《人民防空工程质量检验评定标准》RFJ01-
《工程测量规范》GBJ50026-93
《建筑地基基础工程施工质量验收规范》GBJ50202-
《地下工程防水技术规范》GB50108-
《地下防水工程施工质量验收规范》GB50208-
《混凝土结构工程施工质量验收规范》GB50204-
《混凝土质量控制标准》GB50164-92
《建筑给水排水及采暖工程施工质量验收规范》GB50242-
《建筑电气工程施工质量验收规范》GB50303-
《电气装置安装工程及接地装置施工及验收规范》GB50169-92
中南地域现行标准图集
三、 施工概况
基础型式为嵌岩基础, 嵌岩基础混凝土等级为C30, , 地下室剪力混凝土强度等级为C30, 抗渗等级P6; 地下室顶板混凝土强度等级为C30, 抗渗等级P6。工程外侧迎水面做SBS卷材防水。卷材防水外侧粘贴20厚挤塑聚苯板保护层, 聚苯板外侧 1000宽范围内分层回填土扎实。其施工缝、 变形缝部位均采取钢板止水带。
在施工过程中, 为了确保施工顺利进行, 项目部精心组织、 统筹安排、 周密计划, 制订严格质量管理制度, 建立质量目标责任制, 并层层分解落实到人, 克服种种困难, 排除不利原因, 确保施工优质、 顺利进行。施工期间严格实施原材料台帐制度, 见证取样制度及准用制度, 确保不合格材料不使用于工程之中。结构工程于8月20日开始进行基础钢筋加工, 于7月1日人防工程主体结构混凝土浇筑完成。
2、 结构分部工程
2.1 钢筋分项工程: 本工程采取钢筋为HPB300级、 HRB400E级,。剪力墙、 柱、 梁、 板钢筋采取直螺纹连接方法, 钢筋接头均按规范要求取样送检测站, 检测合格。认真检验钢筋翻样精度、 严格控制钢筋接头位置、 连接质量、 钢筋下料长度、 弯钩尺寸、 钢筋保护层厚度钢筋间距, 确保钢筋制作、 绑扎施工质量。
2.2模板分项工程; 模板设计、 加工均根据混凝土质量标准实施, 密肋梁模板采取GRC定型模板, 墙、 柱模采取木芯板膜, 整体拼装, 高效对拉模板夹, 散装散拼, 一般砼梁板采取18 mm厚915×1830mm贴面胶合板, 模板支撑体系选择门架及WDJ碗扣脚手架早拆体系, 以加紧模板周转, 依据工程进度, 需要准备三套模板、 四套支撑体系。
2.3、 混凝土分项工程: 本工程混凝土全部采取宜昌瑞建商品砼有限企业生产混凝土。先施工基础底板, 再施工地下室人防结构竖向墙柱混凝土和地下室顶结构梁板、 楼梯混凝土。对混凝土分项工程编制了专题施工方案, 严格根据方案施工。为确保混凝土工程浇筑质量, 项目部派专门技术人员对混凝土质量实施监督管理, 对进场混凝土坍落度实施随时抽样标准, 搅拌站派专员对混凝土原材料控制。混凝土试件由试验员在监理工程师见证下按标准取样留置。人防结构混凝土拆模后, 现浇梁线角顺直清楚, 现浇板平顺接缝细部处理合理, 混凝土表面平滑, 线条顺直, 几何尺寸正确, 色泽一致, 无蜂窝、 孔洞、 麻面、 露筋、 夹渣、 疏松、 裂缝等缺点, 外观观感质量很好。
3、 防水工程: 本工程防水等级为一级, 采取SBS防水卷材。防水工程采取防水材料都有产品合格证和性能检测汇报, 而且有现场取样复检汇报, 与基层连接牢靠, 无脱层现象, 施工时严格按《地下防水工程质量验收规范》GB50208-实施。
4、 安装工程: 安装工程预留、 预埋等与主体结构协调配合施工, 符合设计及规范要求。
5、 工程结构实体检测情况: 本工程按规范要求对混凝土结构安全关键部位进行了结构实体检验, 检验关键内容为混凝土强度, 混凝土试件强度评定合格, 混凝土强度检验均满足设计及规范要求。
四、 工程材料、 半成品质量控制
本工程在进行工程材料或半成品采购时, 均要求经销商或厂家提供工程材料相关质量证实文件, 关键材料、 半成品还要求经销商或厂家提供营业执照、 资质等, 并认真查验。全部进场材料报请监理工程师现场抽查, 完善材料报验程序, 对须复检材料, 与监理工程师共同见证取样, 经宜昌市万祥工程技术有限企业检测合格后, 向监理单位报验, 审核同意后使用。

原材料进场复试情况

序号
材料
名称
进场
批次
合格证
复试
汇报
检测
结果
备注
1
钢筋
139
139
139
合格

2
水泥
2
2
2
合格

3
砂
2
/
2
合格

4
钢筋焊接
61
/
61
合格

5
商品砼
83
83
/
合格

6
防水涂料
5
5
5
合格

五、 工程资料
1、 施工管理资料: 齐全。
2、 主控项目: 全部材料品种、 规格、 性能符合设计要求及规范要求。
3、 试件留置与检测
3.1、 根据规范要求留置标养试块, 经28天标准养护后试压。
序号
部位
试件名称
设计强度
留置
组数
汇报份数
检验
结果
备注
1
基础垫层
标养试件
C15
21
21
合格

2
防水保护层
标养试件
C20
8
8
合格

3
基础承台、 底板
标养试件
C30
101
101
合格

4
剪力墙、 框架柱及顶板
标养试件
C30
106
106
合格

5
地下室
抗渗
P6
55
55
合格

3.2 根据规范要求和试块留置计划留置同条件养护砼试块, 当累计养护温度达成600℃•天时进行试压。
序号
部位
试件名称
设计强度
留置
组数
汇报份数
检验
结果
备注
1
地梁
同条件养护试件
C30
9
9
合格

2
剪力墙、 顶板梁
同条件养护试件
C30
17
17
合格

六、 隐蔽工程及分部分项工程验收
我项目部对隐蔽工程在自检合格基础上, 报请监理工程师进行复检, 并填写隐蔽工程报验单。分部、 分项、 检验批工程经自检合格后, 报监理企业复检, 均合格。具体情况见下表:
分部工程
分项工程
项数
评定结果
备注
结构
工程
土 方
2
合格

模 板
104
合格
钢 筋
104
合格
混凝土
125
合格
防水
工程
防水混凝土
37
合格

防水涂料
6
合格
孔口防护
工程
防护门、 防护密闭门、 密闭门门框墙制作
1
合格

防护门、 防护密闭门、 密闭门安装
63
合格
防爆波活门、 防爆超压排气活门安装
11
合格
进、 出工程管线防护密闭
1
合格
建筑装修
工程
水泥混凝土面层
1
合格

水泥砂浆面层
1
合格
通常抹灰
1
合格
涂料
1
合格
给排水工程
给水管道及配件安装
1
合格

排水管道及配件安装
1
合格
立式污水泵安装
1
合格
采暖、 通风与空调工程
通风部件制作
1
合格

风管及部件安装
1
合格
密闭阀门安装
1
合格
消声设备制作与安装
1
合格
建筑电气安装工程
电缆桥架安装及桥架内电缆敷设
1
合格

配管及管内穿线
1
合格
电气照明器具及配电箱安装
1
合格
接地装置安装
1
合格
防火设备安装工程
防火门和防火卷帘门安装
1
合格

灭火器具安装
1
合格
防烟排烟部件制作与安装
1
合格
火灾自动报警装置安装
1
合格
火灾事故广播、 消防通讯设备安装
1
合格

因为基础地下室工程与人防是同一时间浇筑且砼标号属同一等级, 所以检评资料上反应是基础地下室与人防部位属同一检验批。
七、 结论
我项目部严格按设计图纸, 按规范及操作规程施工, 全方面完成了人防主体结构施工, 依据《人民防空工程质量检验评定标准》RFJ01-标准检验评定:
1、 本工程已完成8个分部工程所含分项质量全部合格,
2、 质量控制资料完整;
3、 本工程观感质量好。无露筋、 蜂窝、 孔洞、 夹渣、 疏松、 裂缝、 缺棱掉角、 麻面等现象。
所以我项目部认为该地下室人防工程含有验收条件, 质量达成合格标准, 特申请建设单位组织各责任主体进行工程验收。

湖北华宏建筑有限责任企业
正泰玫瑰园一项目部
8月18日
