Tg点和软化点.ppt

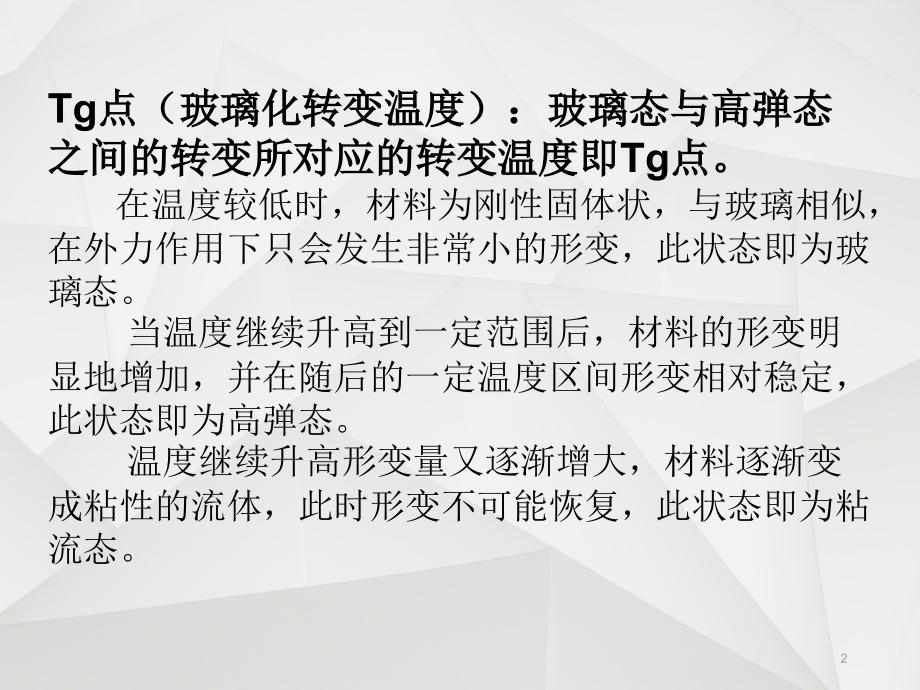

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,Tg,点和软化点,1,Tg,点（玻璃化转变温度）：玻璃态与高弹态之间的转变所对应的转变温度即,Tg,点。,在温度较低时，材料为刚性固体状，与玻璃相似，在外力作用下只会发生非常小的形变，此状态即为玻璃态。,当温度继续升高到一定范围后，材料的形变明显地增加，并在随后的一定温度区间形变相对稳定，此状态即为高弹态。,温度继续升高形变量又逐渐增大，材料逐渐变成粘性的流体，此时形变不可能恢复，此状态即为粘流态。,2,Tg点（玻璃化转变温度）：玻璃态与高弹态之间的转变所对应的转变温度即Tg点。,温度形变曲线,形变,温度,T,g,T,f,玻璃态,高弹态,橡胶态,粘流态,玻璃化转变区域,粘流转变区域,非晶态聚合物,3,玻璃化温度测定方法,1,膨胀计法,2,折光率法,3,热机械法,4,DTA,法（,DSC,）,5,动态力学性能分析（,DMA,）法,6,核磁共振法（,NMR,）,4,玻璃化转变的现象,聚合物在玻璃化转变时，很多物理性质都会出现突变或不连续变化，如：,体积、比容等,热力学性质：比热、导热系数等,力学性能：模量、形变等,电磁性能：介电常数等,5,影响Tg点的因素,1.加增塑剂：削弱分子间作用力,注意增塑剂的副作用,它使分子链活动性增加，也为形成结晶结构创造了条件，所以用增塑剂降低 的同时，也要考虑结晶形成的可能性。,一般增塑剂分子与高分子具有较强的亲和力，会使链分子间作用减弱(屏蔽效应)，同时，增塑剂分子小，活动能力强，可提供链段运动的空间，因此Tg下降，同时流动温度T,f,也会降低，因而加入增塑剂后可以降低成型温度，并可改善制品的耐寒性。,6,3.交联作用,当分子间存在化学交联时，链段活动能力下降，Tg升高。交联点密度愈高，Tg增加愈甚。例如苯乙烯与二乙烯基苯共聚物的Tg随后者的用量增加而增加。,7,4.,分子间作用力,极性：极性越大，,Tg,越高。,氢键：氢键使,Tg,增加。,离子键：使,Tg,增加。,8,5.离子间作用力（聚丙烯酸盐）,（金属离子Na,+、,Ba,2+,、Al,3+,）,聚丙烯酸，,T,g,=106,C,聚丙烯酸铜，,T,g,500,C,聚丙烯酸钠，,T,g,280,C,9,几个特殊情况下的玻璃化转变,高度交联的聚合物:交联点之间分子链比链段还小,没有玻璃化转变,聚合物宏观单晶体:100结晶,无非晶区,没有玻璃化转变,超薄膜:厚度很小时,越薄,T,g 越低,改变Tg 的各种手段,增塑 共聚,改变分子量 交联和支化,结晶,10,软化点：,主要指的是无定形聚合物开始变软时的温度。它不仅与高聚物的结构有关，而且还与其分子量的大小有关,常用测试方法：维卡(Vicat)法和环球法等,测定方法不同，其结果往往不一致,维卡软化温度：热塑性塑料于特定液体传热介质中，在一定的负荷、一定的等速升温条件下，试样被1mm,2,针头压入1mm时的温度。本方法仅适用于大多数热塑性塑料。,11,
