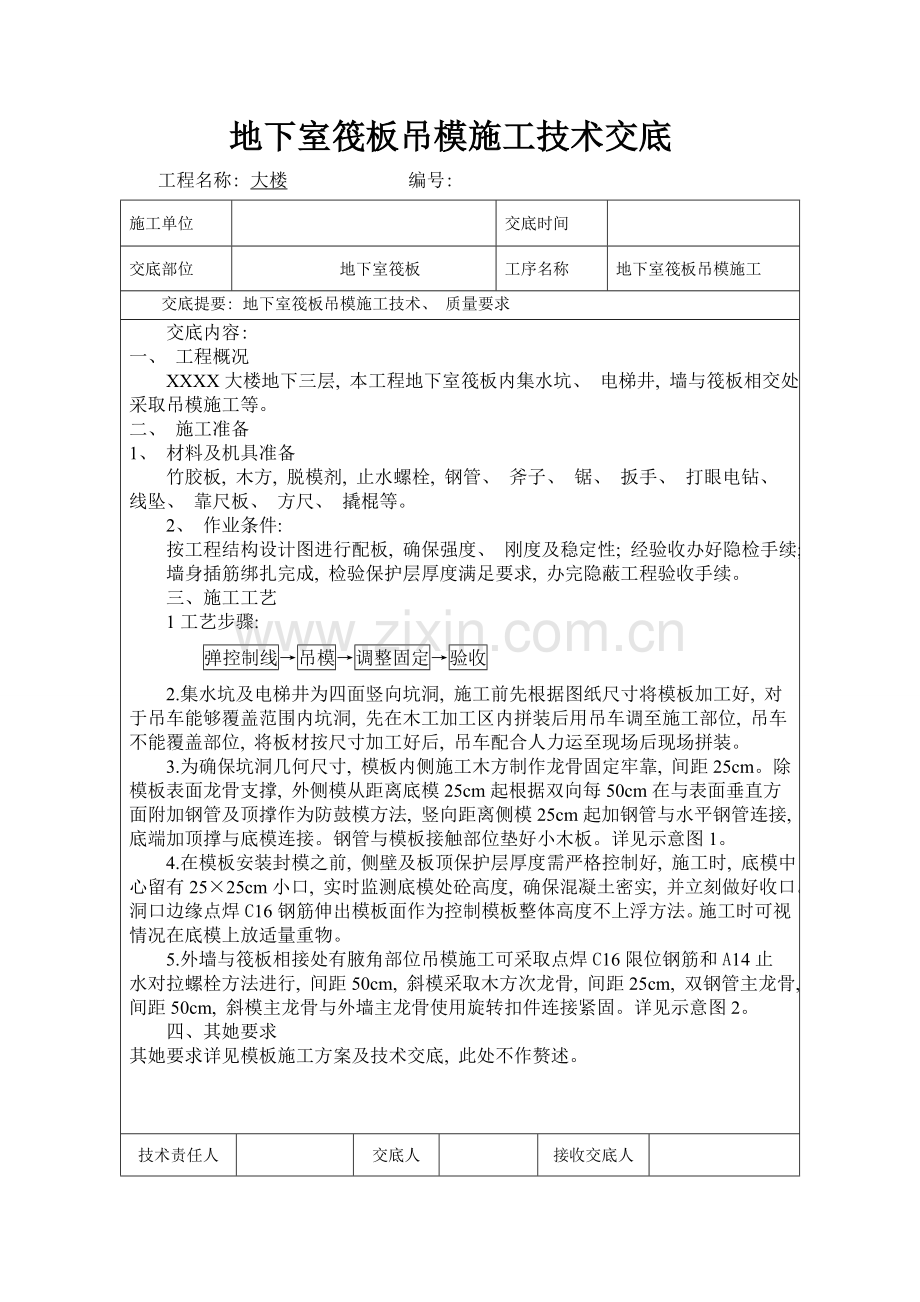

地下室筏板吊模施工技术交底工程名称: 大楼 编号: 施工单位交底时间交底部位地下室筏板工序名称地下室筏板吊模施工交底提要: 地下室筏板吊模施工技术、 质量要求交底内容: 一、 工程概况XXXX大楼地下三层, 本工程地下室筏板内集水坑、 电梯井, 墙与筏板相交处采取吊模施工等。二、 施工准备1、 材料及机具准备竹胶板, 木方, 脱模剂, 止水螺栓, 钢管、 斧子、 锯、 扳手、 打眼电钻、 线坠、 靠尺板、 方尺、 撬棍等。2、 作业条件: 按工程结构设计图进行配板, 确保强度、 刚度及稳定性; 经验收办好隐检手续; 墙身插筋绑扎完成, 检验保护层厚度满足要求, 办完隐蔽工程验收手续。三、 施工工艺1工艺步骤: 弹控制线吊模调整固定验收 2.集水坑及电梯井为四面竖向坑洞, 施工前先根据图纸尺寸将模板加工好, 对于吊车能够覆盖范围内坑洞, 先在木工加工区内拼装后用吊车调至施工部位, 吊车不能覆盖部位, 将板材按尺寸加工好后, 吊车配合人力运至现场后现场拼装。 3.为确保坑洞几何尺寸, 模板内侧施工木方制作龙骨固定牢靠, 间距25cm。除模板表面龙骨支撑, 外侧模从距离底模25cm起根据双向每50cm在与表面垂直方面附加钢管及顶撑作为防鼓模方法, 竖向距离侧模25cm起加钢管与水平钢管连接, 底端加顶撑与底模连接。钢管与模板接触部位垫好小木板。详见示意图1。 4.在模板安装封模之前, 侧壁及板顶保护层厚度需严格控制好, 施工时, 底模中心留有2525cm小口, 实时监测底模处砼高度, 确保混凝土密实, 并立刻做好收口。洞口边缘点焊C16钢筋伸出模板面作为控制模板整体高度不上浮方法。施工时可视情况在底模上放适量重物。5. 外墙与筏板相接处有腋角部位吊模施工可采取点焊C16限位钢筋和A14止水对拉螺栓方法进行, 间距50cm, 斜模采取木方次龙骨, 间距25cm, 双钢管主龙骨, 间距50cm, 斜模主龙骨与外墙主龙骨使用旋转扣件连接紧固。详见示意图2。四、 其她要求其她要求详见模板施工方案及技术交底, 此处不作赘述。技术责任人交底人接收交底人地下室筏板吊模施工技术交底工程名称: 大楼 编号: 施工单位交底时间交底部位地下室筏板工序名称地下室筏板吊模施工交底提要: 地下室筏板吊模施工技术、 质量要求技术责任人交底人接收交底人班组签认序号姓名工种序号姓名工种
