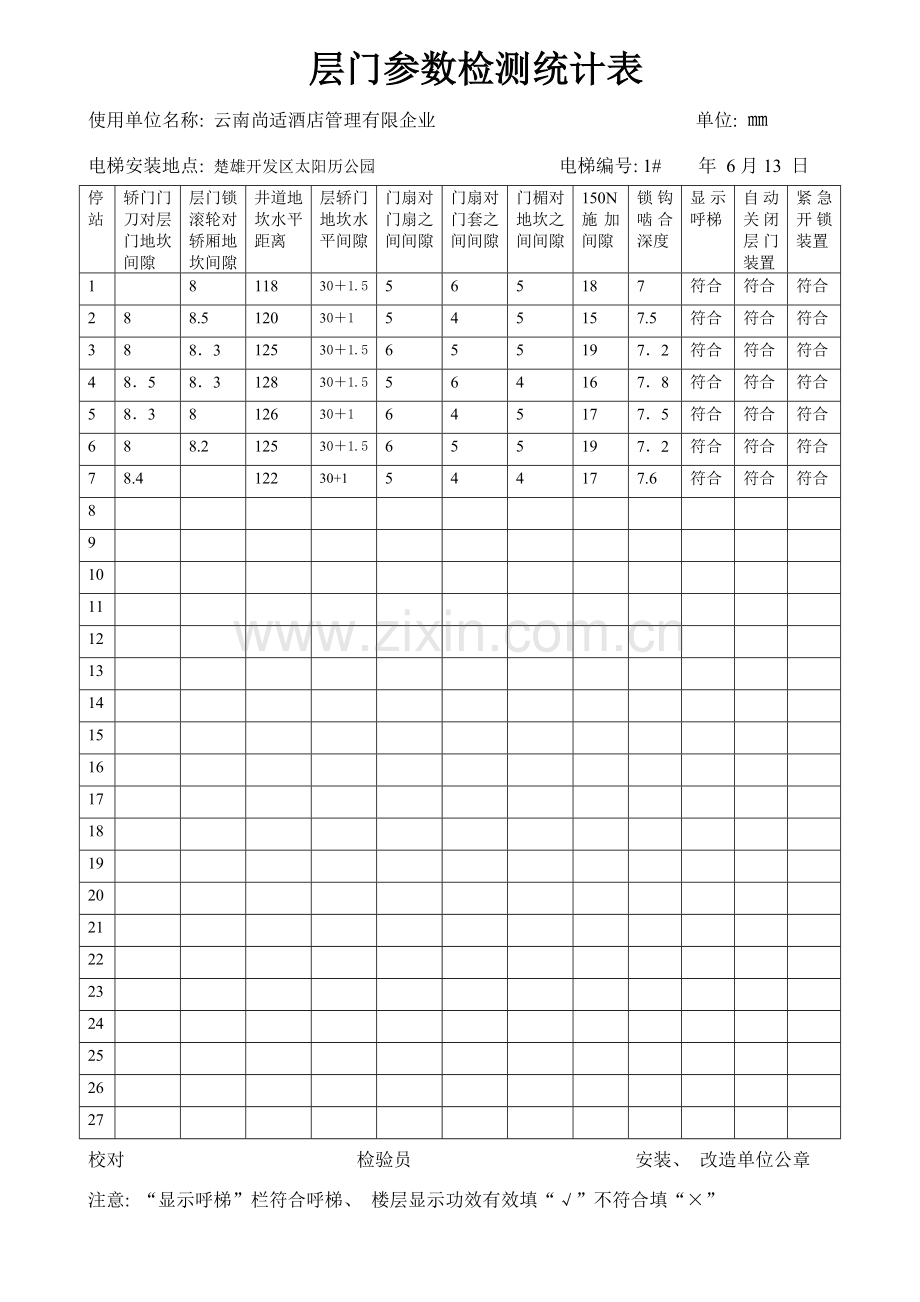

层门参数检测统计表
使用单位名称: 云南尚适酒店管理有限企业 单位: ㎜
电梯安装地点: 楚雄开发区太阳历公园 电梯编号: 1# 年 6月13 日
停站
轿门门刀对层门地坎间隙
层门锁滚轮对轿厢地坎间隙
井道地坎水平距离
层轿门地坎水平间隙
门扇对门扇之间间隙
门扇对门套之间间隙
门楣对地坎之间间隙
150N施加间隙
锁钩啮合深度
显示呼梯
自动关闭层门装置
紧急开锁装置
1

8
118
30＋1.5
5
6
5
18
7
符合
符合
符合
2
8
8.5
120
30＋1
5
4
5
15
7.5
符合
符合
符合
3
8
8．3
125
30＋1.5
6
5
5
19
7．2
符合
符合
符合
4
8．5
8．3
128
30＋1.5
5
6
4
16
7．8
符合
符合
符合
5
8．3
8
126
30＋1
6
4
5
17
7．5
符合
符合
符合
6
8
8.2
125
30＋1.5
6
5
5
19
7．2
符合
符合
符合
7
8.4

122
30+1
5
4
4
17
7.6
符合
符合
符合
8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

校对 检验员 安装、 改造单位公章
注意: “显示呼梯”栏符合呼梯、 楼层显示功效有效填“√”不符合填“×”

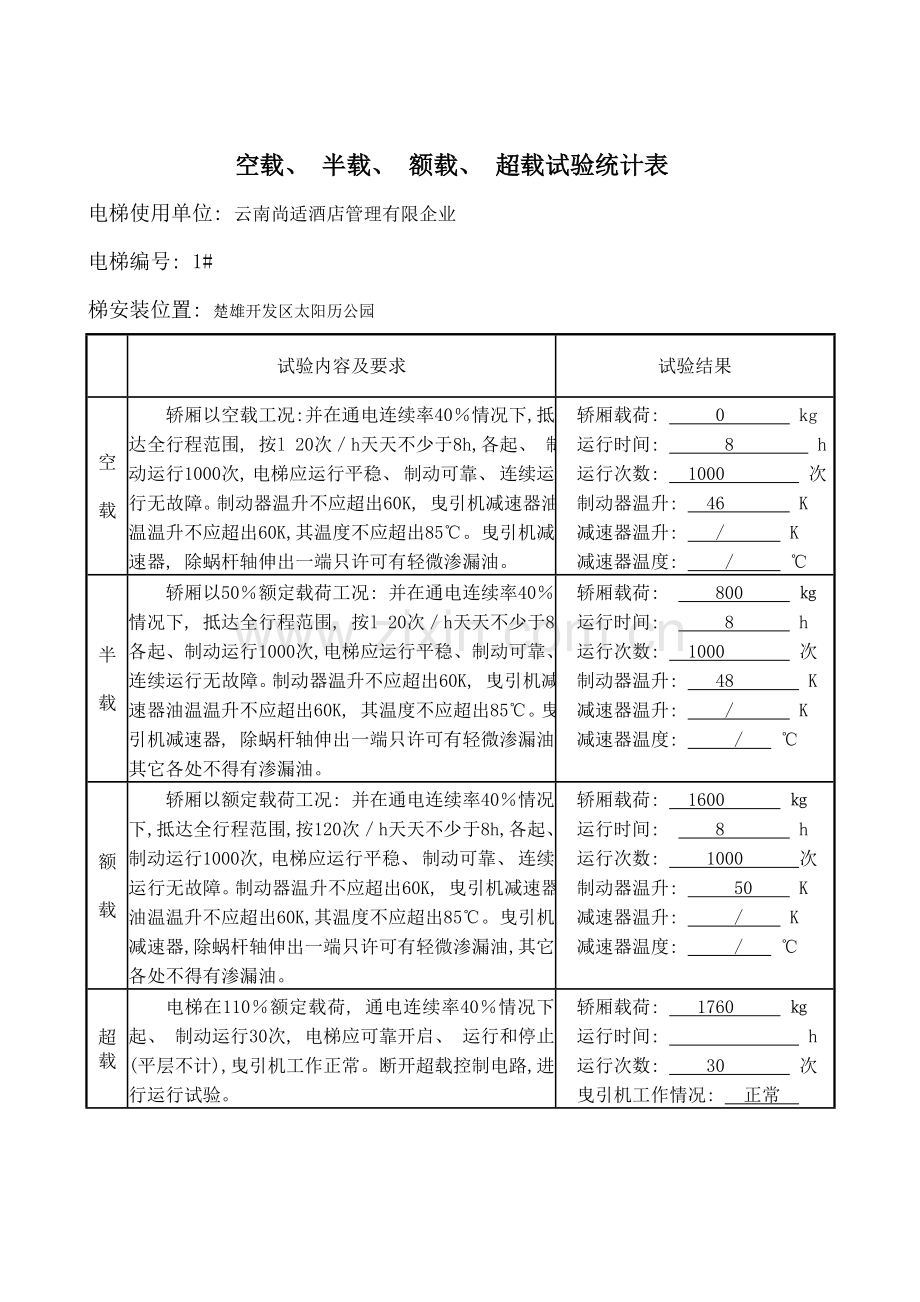

空载、 半载、 额载、 超载试验统计表
电梯使用单位: 云南尚适酒店管理有限企业
电梯编号: 1#
梯安装位置: 楚雄开发区太阳历公园

试验内容及要求
试验结果

空

载

轿厢以空载工况: 并在通电连续率40％情况下, 抵达全行程范围, 按l 20次／h天天不少于8h,各起、 制动运行1000次, 电梯应运行平稳、 制动可靠、 连续运行无故障。制动器温升不应超出60K, 曳引机减速器油温温升不应超出60K,其温度不应超出85℃。曳引机减速器, 除蜗杆轴伸出一端只许可有轻微渗漏油。
轿厢载荷: 0 kg
运行时间: 8 h
运行次数: 1000 次
制动器温升: 46 K
减速器温升: / K
减速器温度: / ℃
半

载
轿厢以50％额定载荷工况: 并在通电连续率40％, 情况下, 抵达全行程范围, 按l 20次／h天天不少于8h, 各起、 制动运行1000次, 电梯应运行平稳、 制动可靠、 连续运行无故障。制动器温升不应超出60K, 曳引机减速器油温温升不应超出60K, 其温度不应超出85℃。曳引机减速器, 除蜗杆轴伸出一端只许可有轻微渗漏油, 其它各处不得有渗漏油。
轿厢载荷: 800 ㎏
运行时间: 8 h
运行次数: 1000 次
制动器温升: 48 K
减速器温升: / K
减速器温度: / ℃
额

载
轿厢以额定载荷工况: 并在通电连续率40％情况下, 抵达全行程范围, 按120次／h天天不少于8h, 各起、 制动运行1000次, 电梯应运行平稳、 制动可靠、 连续运行无故障。制动器温升不应超出60K, 曳引机减速器油温温升不应超出60K,其温度不应超出85℃。曳引机减速器, 除蜗杆轴伸出一端只许可有轻微渗漏油, 其它各处不得有渗漏油。
轿厢载荷: 1600 ㎏
运行时间: 8 h
运行次数: 1000 次
制动器温升: 50 K
减速器温升: / K
减速器温度: / ℃

超
载

电梯在110％额定载荷, 通电连续率40％情况下起、 制动运行30次, 电梯应可靠开启、 运行和停止(平层不计), 曳引机工作正常。断开超载控制电路, 进行运行试验。
轿厢载荷: 1760 ㎏
运行时间: h
运行次数: 30 次
曳引机工作情况: 正常

试验单位: 昆明中瑞迅达电梯工程有限企业 (章)

试验人员:

新装梯井道尺寸参数统计表

使用单位
云南尚适酒店管理有限企业
安装地点
楚雄开发区太阳历公园
安装单位
昆明中瑞迅达电梯工程有限企业
联络人及电话
　张新国
电梯型号
K800/1.0
产品出厂编号
XAK0416-1
使用单位编号
1#
机房尺寸
控柜前空间
0.6m×1.2m
机房孔洞台阶高度
70mm

机房孔洞台阶与钢绳距离
40mm
轿顶尺寸
轿顶导鞋距导轨末端距离
1.18 m
轿顶横梁距井道顶距离
1.38m
轿厢在顶层平层位置时测量
轿厢上顶板距井道顶距离
1.86m
轿顶操纵箱距井道顶距离
1.28m
轿顶灯箱箱距井道顶距离
1.15m
轿顶门机距井道顶距离
1.85m
复绕轮距顶板距离
0.86 m
轿顶空间
1.33m×1.16m×0.9 m
井道尺寸
轿壁距井道壁距离
0.32m
护栏高度
0.9m

轿厢与对重间隔距离
60mm
导轨支架间距
最大 2.2 m
最小 1.6 m
轿箱导轨工作面垂直度偏差(每5m)
1mm
对重导轨工作面垂直度偏差(每5m)
2mm
轿箱导轨顶面间距离偏差
1mm
对重导轨顶面间距离偏差
2mm
层门地坎与轿门地坎间隙
30mm
层门地坎与轿门地坎水平距离偏差
1mm
底坑尺寸
轿底横梁与底坑底距离
1.15m
轿箱底板与底坑底距离
1.45m
轿厢在底层平层位置时测量
轿箱侧导鞋与底坑底距离
0.8m
护脚板与底坑底距离
0.63m
缓冲器与轿底撞板中心偏差距离
1mm
轿厢撞板与缓冲器距离
260mm
对重侧导鞋与底坑底距离
0.7 m
对重撞板与缓冲器距离
260mm
轿厢在顶层平层位置时测量
对重护栏高度
2.6m
缓冲器压缩行程
80mm
测量人署名:
安装单位(签章):
