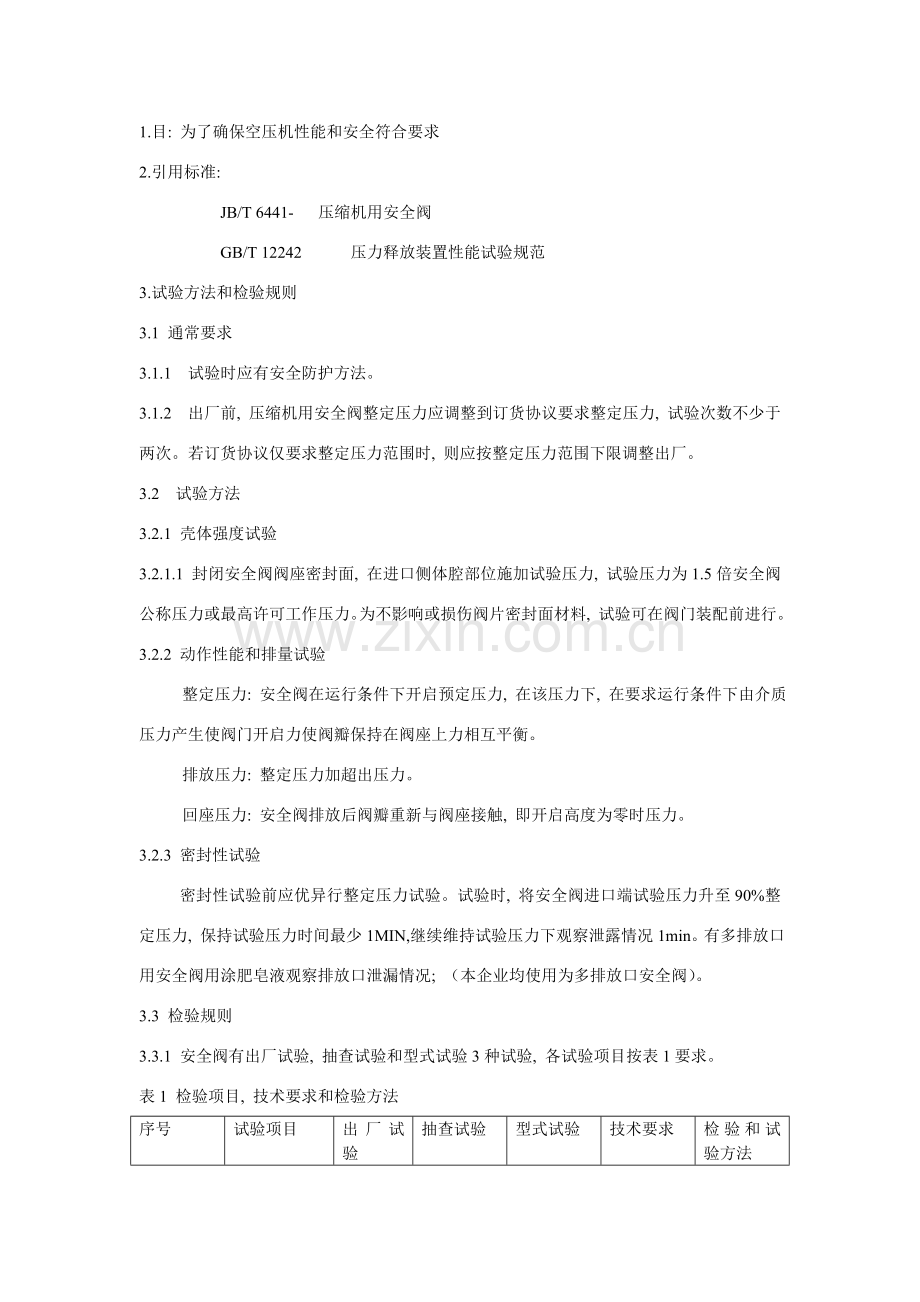

安全阀检验规程.doc_第1页
第1页 / 共6页
安全阀检验规程.doc_第2页
第2页 / 共6页


点击查看更多>>
资源描述
维尔泰克(上海)压缩空气系统技术有限企业 空压机用安全阀检验规程 第一次修改 分发号: 01 版本号: 第一版 文件编号:QC/WETK- 实施日期: 编制: 审核: 同意: 1.目: 为了确保空压机性能和安全符合要求 2.引用标准: JB/T 6441- 压缩机用安全阀 GB/T 12242 压力释放装置性能试验规范 3.试验方法和检验规则 3.1 通常要求 3.1.1 试验时应有安全防护方法。 3.1.2 出厂前, 压缩机用安全阀整定压力应调整到订货协议要求整定压力, 试验次数不少于两次。若订货协议仅要求整定压力范围时, 则应按整定压力范围下限调整出厂。 3.2 试验方法 3.2.1 壳体强度试验 3.2.1.1 封闭安全阀阀座密封面, 在进口侧体腔部位施加试验压力, 试验压力为1.5倍安全阀公称压力或最高许可工作压力。为不影响或损伤阀片密封面材料, 试验可在阀门装配前进行。 3.2.2 动作性能和排量试验 整定压力: 安全阀在运行条件下开启预定压力, 在该压力下, 在要求运行条件下由介质压力产生使阀门开启力使阀瓣保持在阀座上力相互平衡。 排放压力: 整定压力加超出压力。 回座压力: 安全阀排放后阀瓣重新与阀座接触, 即开启高度为零时压力。 3.2.3 密封性试验 密封性试验前应优异行整定压力试验。试验时, 将安全阀进口端试验压力升至90%整定压力, 保持试验压力时间最少1MIN,继续维持试验压力下观察泄露情况1min。有多排放口用安全阀用涂肥皂液观察排放口泄漏情况; (本企业均使用为多排放口安全阀)。 3.3 检验规则 3.3.1 安全阀有出厂试验, 抽查试验和型式试验3种试验, 各试验项目按表1要求。 表1 检验项目, 技术要求和检验方法 序号 试验项目 出厂试验 抽查试验 型式试验 技术要求 检验和试验方法 1 壳体强度 √ √ √ 3.4.1 3.2.1 2 整定压力 √ √ √ 3.4.2 3.2.2 3 排放压力 / √ √ 3.4.3 3.2.2 4 回座压力 / / √ 3.4.4 3.2.2 5 机械特征 / √ √ 3.4.5 3.2.2 6 密封性 √ √ √ 3.4.6 3.2.3 7 标志和铅封 √ √ √ 4 目测 8 涂漆保护 √ √ √ 6 目测 3.4技术要求 3.4.1 阀体, 阀体阀座可为本体材料或其她合金材料, 也能够在阀座表面堆焊另一个合金材料, 堆焊其她合金材料阀座, 经加工后合金厚度应大于2MM.。 3.4.2 整定压力偏差, 按表2 表2 安全阀整定压力偏差 整定压力MPA 实际整定压力许可偏差 ≤1.6 ±5%整定压力 >1.6 ±3%整定压力 3.4.3 排放压力, 安全阀排放压力应小于1.1倍整定压力。 3.4.4 回座压力, 按表3 表3 安全阀回座压力 整定压力MPA 回座压力 金属密封面 非金属密封面 ≤1.6 ≧80%整定压力 ≧75%整定压力 >1.6 ≧85%整定压力 ≧80%整定压力 3.4.5 机械特征 安全阀动作应稳定, 无频跳, 颤振, 卡阻等现象。 3.4.6 密封性 试验压力为90%整定压力, 进行试验时, 检验每分钟泄漏气泡数泄漏率, 对于金属密封面阀门, 应不超出表4所列数值: 对于非金属弹性材料密封面阀门, 应无泄漏现象。(每分钟0气泡) 表4 压缩机用安全阀密封试验泄漏率 常温下整定压力 MPA 最大许可泄漏率 气泡数/min 流道直径≤16mm 流道直径>16mm ≤6.9 40 20 >6.9-10.3 60 30 >10.3-13.8 80 40 >13.8-17.2 100 50 >17.2-20.7 100 60 >20.7-27.6 100 80 >27.6-34.5 100 100 >34.5-41.4 100 100 3.4.7 每台产品出厂前钧应进行安全阀试验, 合格方可出厂。 3.4.8 正式生产后, 定时或累计一定产量后应该周期性进行一次抽查试验。 3.4.9 抽查试验和型式试验采取抽样方法。 3.4.10 抽样方法: 进厂检验时, 对每个规格抽样两台。抽样能够在生产线终端经检验合格成品中抽取, 也能够在产品成品库中抽取。每一规格供抽样数为两台, 其最少基数不少于10台。对整个系列产品进行质量考评时抽取公称尺寸较大和较小两个规格各一台进行检验。 4 标志和铅封 4.1 安全阀阀体上标志可标注在阀体上, 也可标在固定于阀体铭牌上, 阀体或铭牌上最少应有下列内容: -----制造厂商标 -----产品名称, 型号 -----公称尺寸 -----整定压力或整定压力范围 -----制造编号或批号 5 供货 每台或每批产品均应有产品合格证, 合格证应包含下列内容: -----制造厂名或厂标 -----产品名称, 型号 -----制造编号或批号 -----公称尺寸 -----整定压力或整定压力范围 -----适用介质和温度 -----排量系数 -----标准号: JB/T 6441 -----检验结论及检验日期 -----检验人员和检验责任人签章及制造厂检验部门公章 -----出厂日期 安 全 阀 检 验 记 录 WETK-BG- 厂家: 进料日期: 公称通径: 公称压力: 试验介质: 试验最大压力(测壳体强度): 安全阀整定压力 MPA 检 验 项 目 安全阀编号 开启压力MPA 排放压力MPA 回座压力MPA 壳体强度 密封性气泡数/min 检验结果                                                                                                                                                                                                                                                                                                 检验结果: 检验人: 日期: 同意: 本表适适用于进料和抽检。开启压力, 回座压力和机械特征在试车时天天都验三次以上, 结果统计在试车统计上。
