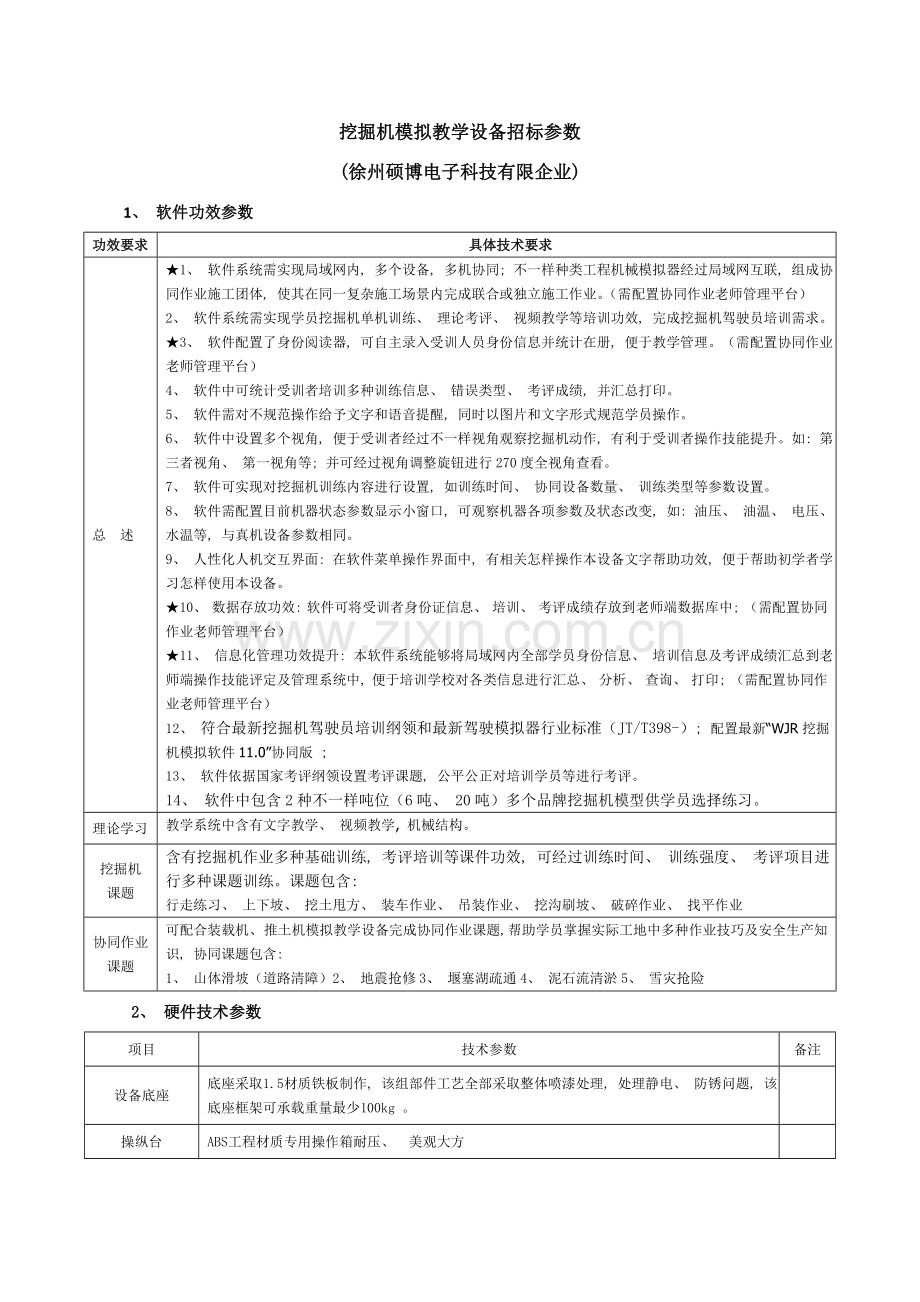

WMXT挖掘机模拟机招标参数.doc

挖掘机模拟教学设备招标参数
(徐州硕博电子科技有限企业)
1、 软件功效参数
功效要求
具体技术要求
总 述
★1、 软件系统需实现局域网内, 多个设备, 多机协同; 不一样种类工程机械模拟器经过局域网互联, 组成协同作业施工团体, 使其在同一复杂施工场景内完成联合或独立施工作业。（需配置协同作业老师管理平台）
2、 软件系统需实现学员挖掘机单机训练、 理论考评、 视频教学等培训功效, 完成挖掘机驾驶员培训需求。
★3、 软件配置了身份阅读器, 可自主录入受训人员身份信息并统计在册, 便于教学管理。（需配置协同作业老师管理平台）
4、 软件中可统计受训者培训多种训练信息、 错误类型、 考评成绩, 并汇总打印。
5、 软件需对不规范操作给予文字和语音提醒, 同时以图片和文字形式规范学员操作。
6、 软件中设置多个视角, 便于受训者经过不一样视角观察挖掘机动作, 有利于受训者操作技能提升。如: 第三者视角、 第一视角等; 并可经过视角调整旋钮进行270度全视角查看。
7、 软件可实现对挖掘机训练内容进行设置, 如训练时间、 协同设备数量、 训练类型等参数设置。
8、 软件需配置目前机器状态参数显示小窗口, 可观察机器各项参数及状态改变, 如: 油压、 油温、 电压、 水温等, 与真机设备参数相同。
9、 人性化人机交互界面: 在软件菜单操作界面中, 有相关怎样操作本设备文字帮助功效, 便于帮助初学者学习怎样使用本设备。
★10、 数据存放功效: 软件可将受训者身份证信息、 培训、 考评成绩存放到老师端数据库中; （需配置协同作业老师管理平台）
★11、 信息化管理功效提升: 本软件系统能够将局域网内全部学员身份信息、 培训信息及考评成绩汇总到老师端操作技能评定及管理系统中, 便于培训学校对各类信息进行汇总、 分析、 查询、 打印; （需配置协同作业老师管理平台）
12、 符合最新挖掘机驾驶员培训纲领和最新驾驶模拟器行业标准（JT/T398-）; 配置最新“WJR挖掘机模拟软件11.0”协同版 ;
13、 软件依据国家考评纲领设置考评课题, 公平公正对培训学员等进行考评。
14、 软件中包含2种不一样吨位（6吨、 20吨）多个品牌挖掘机模型供学员选择练习。
理论学习
教学系统中含有文字教学、 视频教学, 机械结构。
挖掘机
课题
含有挖掘机作业多种基础训练, 考评培训等课件功效, 可经过训练时间、 训练强度、 考评项目进行多种课题训练。课题包含:
行走练习、 上下坡、 挖土甩方、 装车作业、 吊装作业、 挖沟刷坡、 破碎作业、 找平作业
协同作业课题
可配合装载机、 推土机模拟教学设备完成协同作业课题, 帮助学员掌握实际工地中多种作业技巧及安全生产知识, 协同课题包含:
1、 山体滑坡（道路清障）2、 地震抢修3、 堰塞湖疏通4、 泥石流清淤5、 雪灾抢险
2、 硬件技术参数
项目
技术参数
备注
设备底座
底座采取1.5材质铁板制作, 该组部件工艺全部采取整体喷漆处理, 处理静电、 防锈问题, 该底座框架可承载重量最少100kg 。

操纵台
ABS工程材质专用操作箱耐压、 美观大方

设备座椅
采取座椅C5型; 底座采取橡胶套保护, 可防尘, 便于清洁。坐垫和靠背海绵均采取真空发泡一次成型技术制造, 表面材料为黑色PVC。

操纵手柄
XT-35型高精度操作手柄, 能够进行挖掘机手柄4个方向8个操作动作模拟操作, 实现模拟教学设备与真机操作最大仿真性。（采取与液压先导阀手柄机械部分相同制造原理, 材质为铁制材料及线切割工艺生产）

行走脚踏
仿真XT-15型, 铁质材料制作, 带防滑铝板设计, 美观大方, 操作方便与真机操纵感觉相同。（带行走操纵杆, 采取与真机相同制造原理及工艺）

档位操纵杆
选择铜质导体材料制作, 造型美观, 手感舒适, 坚固耐用, 操作方便灵活

功效模块
1、 配置点火开启控制模块;
2、 ★配置270度视角控制摇杆进行操作视角多方位查看;
3、 配置一键开关机功效性控制模块;
4、 ★配置液压安全锁、 破碎锤装置、 视角调整摇杆、 油门控制、 速度控制等功效模块
5、 ★身份阅读器扫描进入软件系统;
6、 配置数字触摸式鼠标、 键盘配置;
7、 ★成绩评判打印、 操作错误信息统计功效;

监视系统
A、 32寸品牌高清LED监视器
选装
B、 投影监视: 商务投影机 投影技术: DLP 亮度: 2700流明 对比度: 13000:1 标准分辨率: SVGA（800*600） 屏幕百分比: 4:3 投影尺寸: 37-300英寸 灯泡寿命: 正常模式: 4500小时 整机功率: 245W, 待机功率: ＜ 产品噪音: 正常模式: 32dB, 经 产品重量: 2.3kg 光源类型: 超高压汞灯 显示芯片: 美国德州仪器DLP数 最高分辨率: 1600×1200 光圈范围: F=2.51-2.69 色彩数目: 10.7亿色
C、 3屏同时显示,依据用户要求选择适用3屏显示液晶显示器
D、 3D头戴式监视器: Sony HMZ-T1 3D头戴式显示器, 高清OLED屏幕 双屏幕3d显示系统; 虚拟5.1声道环回立体声技术; 宽广45度水平视角; 分辨率: 1280*720 可视角度: 30度
主机配置
品牌PC（三年联保）

CPU、 主板
Intel i3 3220、 2.0Ghz 以上

硬盘
大容量500G高速存放硬盘

显卡
GTX 650 1G GDDR5 以上

内存
2G以上

传感器
电源电压5V静态电压50%Vcc, 7.5mV/mT~20mV/mT灵敏度, 输出电压低端<1.0V, 输出电压高端>4.2V。采取霍尔集成电路传感器, 该传感器采取半导体集成技术制造磁敏电路, 它是由电压调整器、 霍尔电压发生器、 差分放大器、 史密特触发器, 温度赔偿电路和集电极开路输出级组成磁敏传感电路, 其输入为磁感应强度, 输出是一个数字电压讯号。

身份阅读器
支持卡型: 符合ISO/IEC 14443 TYPE B ; 1、 工作频率: 13.56MHz; 2、 通讯速率: 106Kbps
3、 校验: 循环冗余校验（CRC）; 4、 感应面积: 100*120mm; 5、 感应距离: 大于50mm
6、 传输速率: USB接口 12Mbps; 7、 RS232接口 9.6-115.2Kbps; 8、 软件接口: 支持VC、 VB、 DELPHI、 PB等; 9、 电源: 计算机供电（USB接口）
需配置协同作业老师管理平台
单片机
电源电压5V静态电压, USB接口, 工作电流<30mA, 该单片机采取优质板材, 自我研发, 系统稳定等特点, 确保产品各部件经过传感器数据搜集信号, 单片机进行数据处理反馈到仿真操作软件中, 确保了各操作部件与软件中三维仿真模型实时反应。

备注说明

1、 投标人必需在投标文件中将所供设备实物图片及多种控制模块需用图片形式进行说明、 解释。
2、 投标人须于开标当日对项目需求书中标注“★”号条款进行现场演示（以视频录像方法把设备实际操作情况演示出来）, 演示内容应与投标文件对应内容保持一致。未提供演示或者提供演示经评标委员会认定属于重大偏离为无效投标。

3、 配套教材资料
配套教学资料
各项理论教学
资料明细:
一、 挖掘机操作视频资料
1、 挖掘机教材1 2、 挖掘机教材2
3、 挖掘机教材3 4、 挖掘机教材4
5、 斗山55挖掘机（安全知识、 保养知识、 操作控制、 操作知识累计四盘）
6、 斗山220挖掘机（安全知识、 保养知识、 操作控制、 操作知识累计四盘）
7、 斗山225挖掘机（安全知识、 保养知识、 操作控制、 操作知识累计四盘）
8、 三一挖掘机（操作、 保养累计二盘）
9、 挖掘机严禁作业内容
10、 小松200-6操作与维护 11、 PC2OO-7操作与保养
12、 小松山推操作与保养规程 13、 第一届挖掘机操作大赛上集
14、 第一届挖掘机操作大赛下集 15、 现代挖掘机维护保养-七型
16、 液压部件讲解录像（主泵、 回转接头、 PPC阀、 旋转马达、 终传动、 主阀）
二、 装载机操作录像资料
1、 WA-3操作与保养 4、 装载机-主控阀拆装
2、 厦工装载机操作与保养 5、 临工装载机操作与保养
3、 装载机结构讲座
三、 叉车操作录像资料
1、 中国叉车状元赛(上) 4、 叉车常见故障排除
2、 中国叉车状元赛(下) 5、 叉车保养与维修
3、 叉车基础操作 6、 叉车培训教材
7、 叉车培训资料
全套累计: 45盘录像教学资料
幻灯片格式理论资料目录
1、 挖掘机结构培训教材 56张 24、 活塞杆变色问题 5张
2、 作业姿势及注意事项 39张 25、 下部行走体保养方法 8张
3、 挖掘机拟人化比方 5张 26、 空滤篇 8张
4、 安全基础讲座 81张 27、 液滤篇 11张
5、 避免倾翻事故 6张 28、 斗齿篇 5张
6、 避免火灾知识 5张 29、 经典液压系统 26张
7、 长久停机时注意事项 8张 30、 日立EX400挖掘机液压系统 9张
8、 吊装作业方法 7张 31、 叉车安全常识 13张
9、 厂内机动车辆安全监察 87张 32、 叉车种类 8张
10、 冬季预热注意事项 6张 33、 叉车安全操作 39张
11、 防冻液常识 5张 34、 主泵分解与安装（全套） 285张
12、 燃油科学管理 5张 35、 三一挖掘机电气系统介绍 46张
13、 机油维护方法 11张 36、 电控发动机使用与保养 36张
14、 液压油管理方法 14张 37、 PC-7 监控器使用手册 3册
15、 建筑物安全解体讲座 90张 38、 电控柴油机故障诊疗知识1
16、 安全讲座-抓斗篇 46张 39、 电控柴油机故障诊疗知识2
17、 破碎锤安全操作知识 25张 40、 电控柴油机故障诊疗知识3
18、 前端工作装置正确选择 8张 41、 电控柴油机故障诊疗知识4
19、 前端工作装置保养 6张 42、 电控发动机经典案例分析 3页
20、 装载机械介绍 27张 43、 电控发动机基础教材 42页
21、 装载机液压系统故障诊疗 46张 44、 中型挖掘机结构和性能 76张
22、 康明斯发动机培训 39张 45、 发动机结构原理 122张
23、 维修动态演示幻灯片 27份 46、 破碎锤故障案例 （未完。。。）
全套累计: 68套 2383张幻灯片教学资料
其 其她相关理论教学资料以下:
液压挖掘机示教挂图（资料太多不一一列举, 见谅! ） 296份
操作规程文件夹 多种设备操作规程 98个
理论考试试卷 多种工程机械设备试卷 38份
教室墙体张贴内容 （基础操作、 安全操作、 保养） 97张
工程机械培训学校运作步骤实战教程 1套
