贝雷架施工便桥计算书
一、 结构部署
1、 采取混凝土扩大基础, 基础上设背墙, 与正规桥梁一样, 基础内部署钢筋, 顶面浇筑混凝土后铺设钢板当支座;

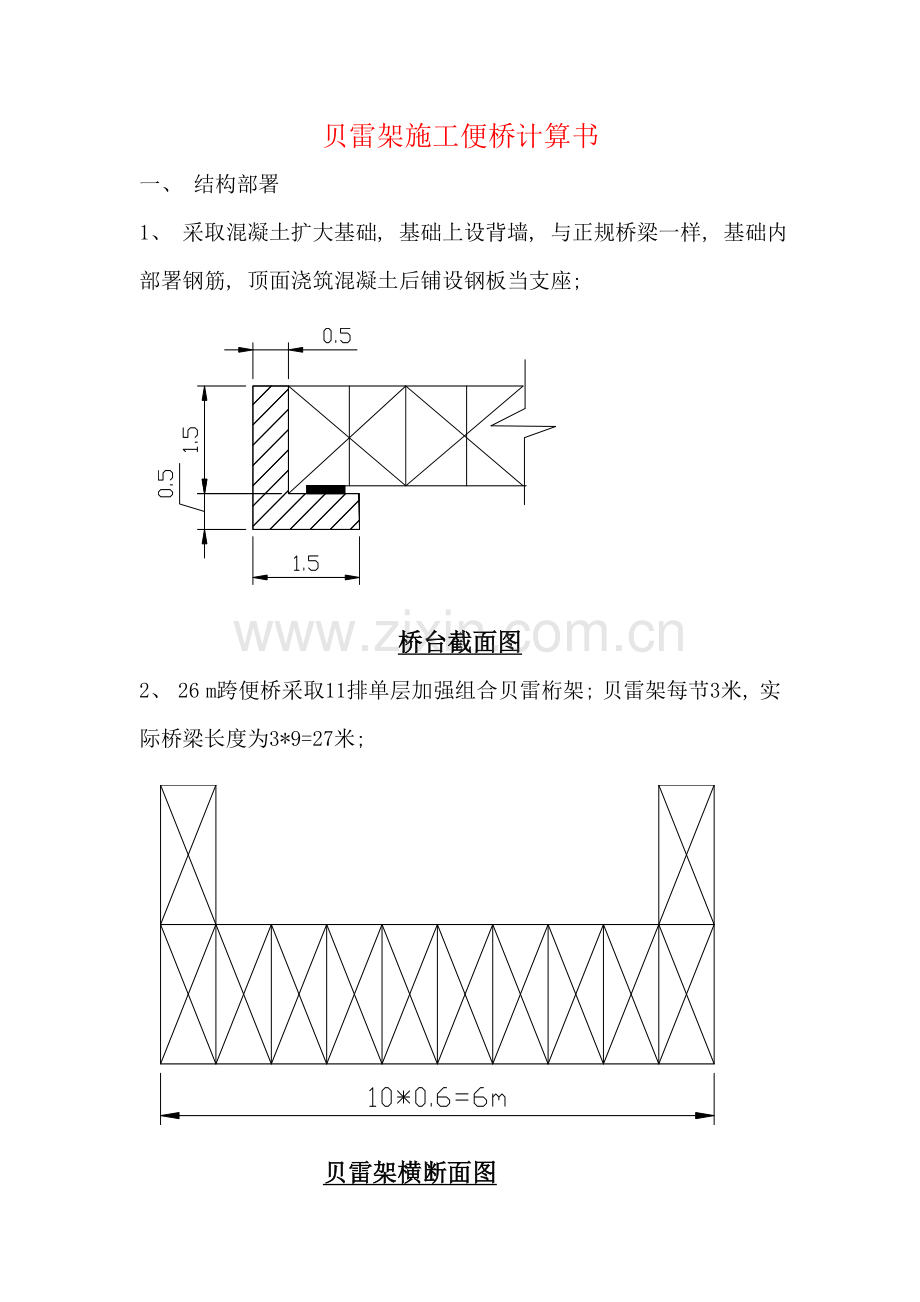

桥台截面图
2、 26 m跨便桥采取11排单层加强组合贝雷桁架; 贝雷架每节3米, 实际桥梁长度为3*9=27米;

贝雷架横断面图
3、 每两片一组用花片架联结, 共11片, 如上图示意;
4、 桥面铺16-20mm钢板, 钢板与贝雷架上弦杆要有可靠联结, 可采取焊连或钻眼反扣U型螺栓与弦杆联结;
5、 贝雷架每节（3米）联结处都要部署联结片, 螺栓连在第二排与第一排桁架端竖杆上, 每节桁架前端竖杆上各设一块;
6、 桥头引道与便桥一定要直接出去, 以免荷载引发桥梁扭转受力, 非常不利。

二、 贝雷架结构验算
以8m3砼运输车为最重, 便桥设计以能经过8m3砼运输车即可,
运输车自重17t 到20t, 8m3砼约20t。计算时便桥所受荷载按集中荷载考虑——取50t, 贝雷架自重取1.5T／ｍ。
当活载作用在跨中时, 便桥承受荷载为最不利荷载。 便桥受力图示以下:

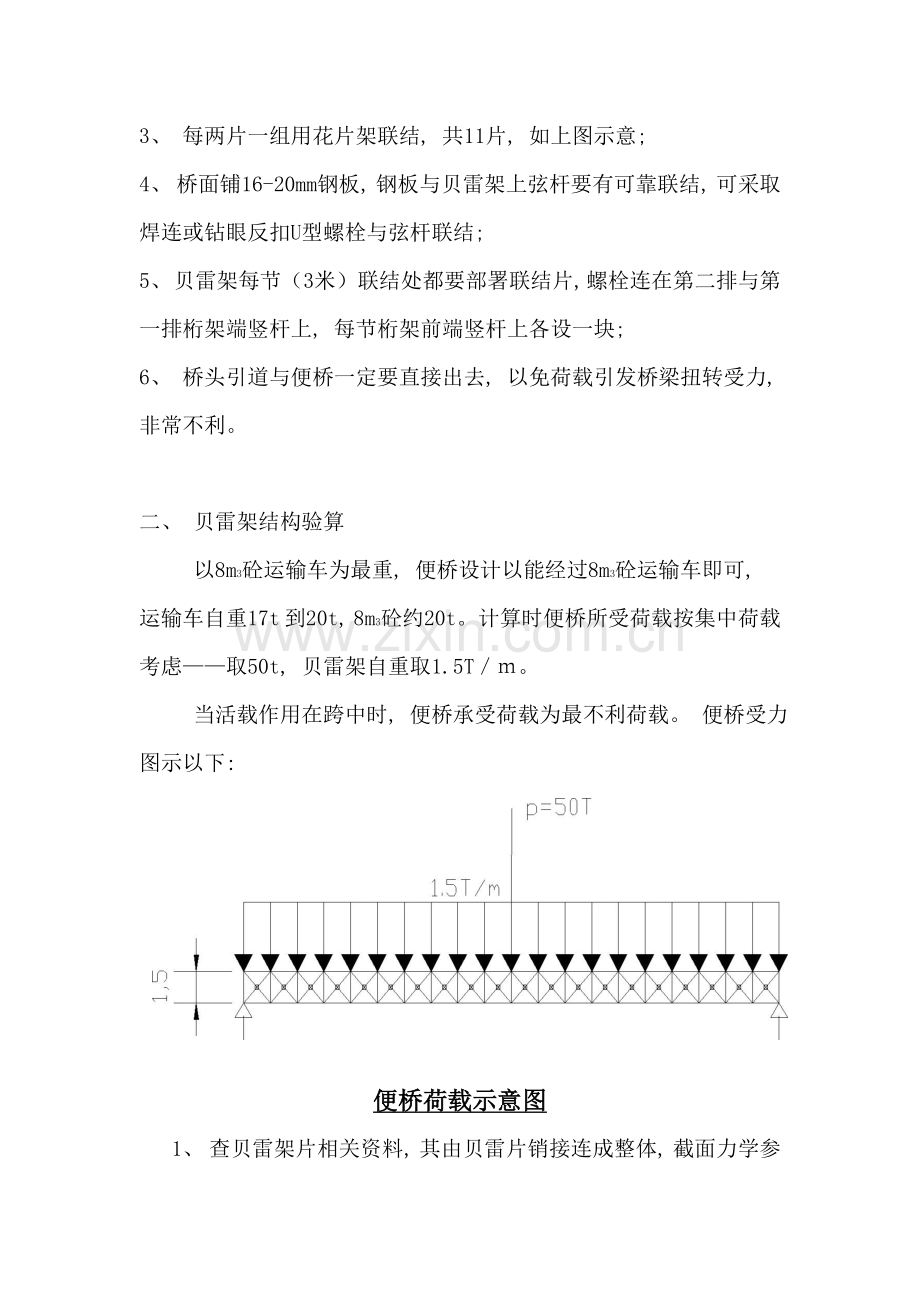

便桥荷载示意图
1、 查贝雷架片相关资料, 其由贝雷片销接连成整体, 截面力学参数以下表
贝雷桁架构件截面性质表
截面组成
截面积
许可弯矩
许可剪力
Iy
Hz
Wz
㎝2
KN·M
KN
㎝4
㎝
㎝3
弦杆2*［10
25.48

396.6
10
79.4
贝雷桁架片
50.96
788.2
245.2
250500
150
3570
上下加强桁片
101.92
1687.5
245.2
577434
170
7699

2、 26 米跨径（11排单层组合贝雷桁架）,计算时按10排计算.
①、 实际弯矩计算
M＝ｑｌ2／ 8+ｋｐｌ／4
＝1.5×9.8×262/8+50×26×9.8×1.1×1.2×1.05/4
＝5656KN.ｍ
②、 实际剪力计算
Q＝ｋ（ｐ+ｑｌ）/2
＝1.1×1.2×1.05（ 50×9.8+1.5×26×9.8） /2
＝604KN.ｍ
③、 最大许可弯矩、 剪力、 挠度
［M］＝788.2×10＝ 7882KN＞ M＝ 5656KN.ｍ
［Q］＝245.2×10＝ 2452KN＞Q＝ 604KN.ｍ
［ｆ］＝L/400
＝26000/400
＝65mm＞ f＝ 5ql4/384EI+ｐｌ3/48ＥＩ
＝ 5×1.5×9.8×260004/(384×2.1×105×2505000×
104) +50×9.8×1000×26000３／(48×2.1×105×
2505000×104)＝51mm
验算全部满足要求。
