电线导管电缆导管和线槽敷设工程检验批质量验收记录表.doc

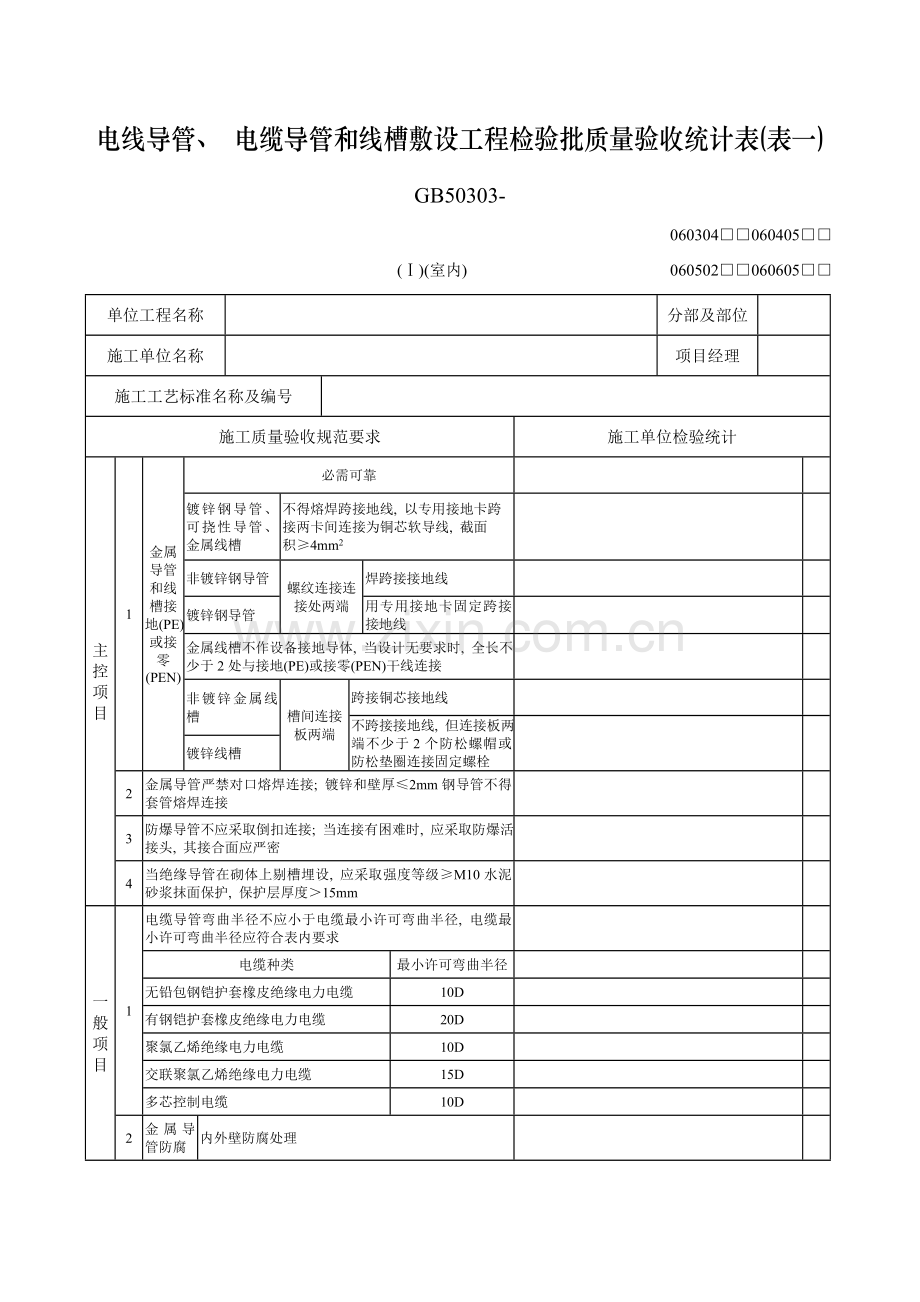

电线导管、 电缆导管和线槽敷设工程检验批质量验收统计表(表一)
GB50303-
060304□□060405□□
(Ⅰ)(室内) 060502□□060605□□
单位工程名称

分部及部位

施工单位名称

项目经理

施工工艺标准名称及编号

施工质量验收规范要求
施工单位检验统计
主控项目
1
金属导管和线槽接地(PE)或接零(PEN)
必需可靠

镀锌钢导管、 可挠性导管、 金属线槽
不得熔焊跨接地线, 以专用接地卡跨
接两卡间连接为铜芯软导线, 截面
积≥4mm2

非镀锌钢导管
螺纹连接连接处两端
焊跨接接地线

镀锌钢导管
用专用接地卡固定跨接接地线

金属线槽不作设备接地导体, 当设计无要求时, 全长不少于2处与接地(PE)或接零(PEN)干线连接

非镀锌金属线槽
槽间连接板两端
跨接铜芯接地线

不跨接接地线, 但连接板两端不少于2个防松螺帽或防松垫圈连接固定螺栓

镀锌线槽
2
金属导管严禁对口熔焊连接; 镀锌和壁厚≤2mm钢导管不得套管熔焊连接

3
防爆导管不应采取倒扣连接; 当连接有困难时, 应采取防爆活接头, 其接合面应严密

4
当绝缘导管在砌体上剔槽埋设, 应采取强度等级≥M10水泥砂浆抹面保护, 保护层厚度＞15mm

一 般
项
目
1
电缆导管弯曲半径不应小于电缆最小许可弯曲半径, 电缆最小许可弯曲半径应符合表内要求

电缆种类
最小许可弯曲半径

无铅包钢铠护套橡皮绝缘电力电缆
10D

有钢铠护套橡皮绝缘电力电缆
20D

聚氯乙烯绝缘电力电缆
10D

交联聚氯乙烯绝缘电力电缆
15D

多芯控制电缆
10D

2
金属导管防腐
内外壁防腐处理

埋设于混凝土内, 内壁应防腐处理, 外壁可不防腐处理

3
进入落地式柜、 台、 箱、 盘内导管管口, 应高出其基础面50～80mm

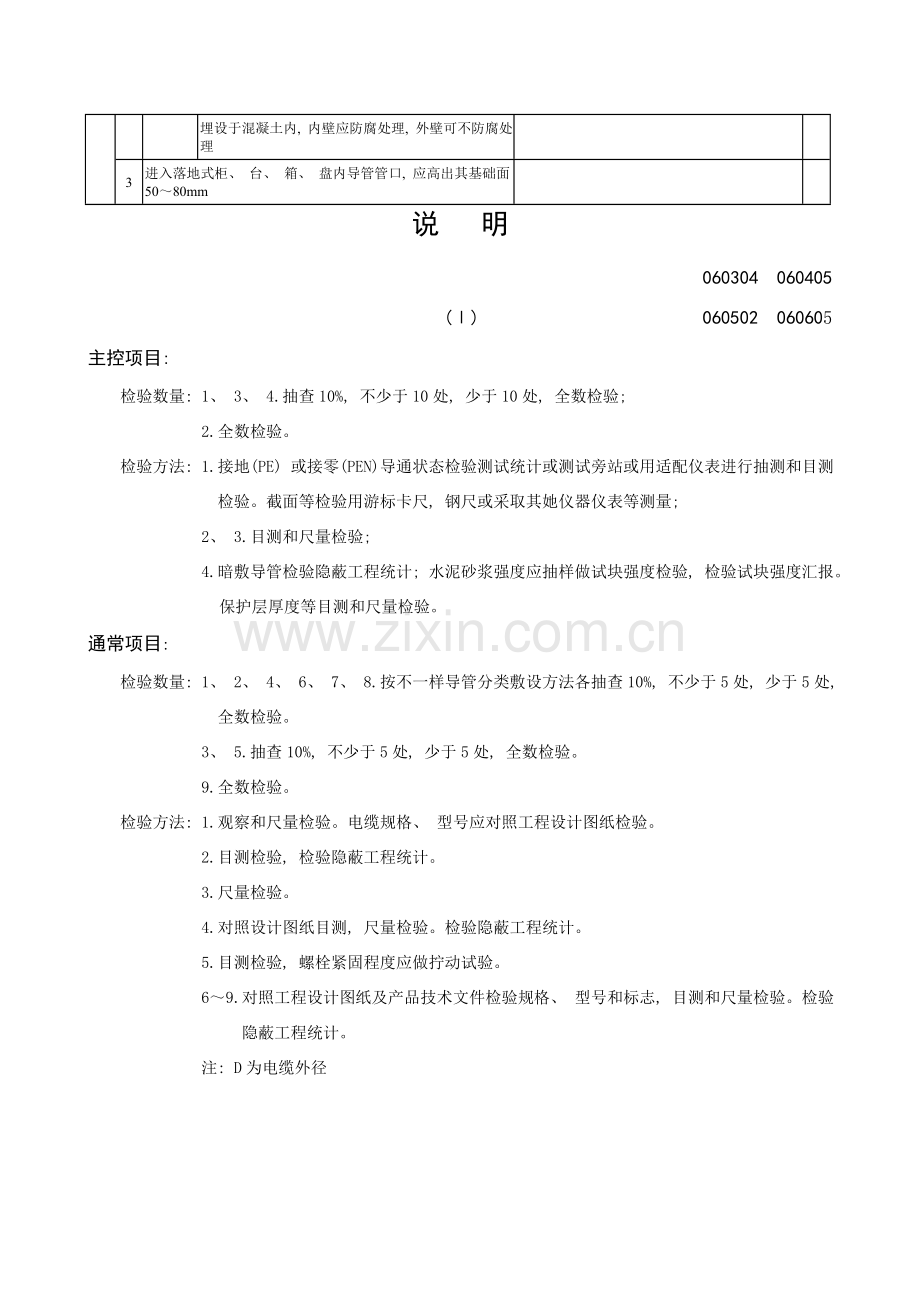

说 明
060304 060405
(Ⅰ) 060502 060605
主控项目:
检验数量: 1、 3、 4.抽查10%, 不少于10处, 少于10处, 全数检验;
2.全数检验。
检验方法: 1.接地(PE) 或接零(PEN)导通状态检验测试统计或测试旁站或用适配仪表进行抽测和目测检验。截面等检验用游标卡尺, 钢尺或采取其她仪器仪表等测量;
2、 3.目测和尺量检验;
4.暗敷导管检验隐蔽工程统计; 水泥砂浆强度应抽样做试块强度检验, 检验试块强度汇报。保护层厚度等目测和尺量检验。
通常项目:
检验数量: 1、 2、 4、 6、 7、 8.按不一样导管分类敷设方法各抽查10%, 不少于5处, 少于5处, 全数检验。
3、 5.抽查10%, 不少于5处, 少于5处, 全数检验。
9.全数检验。
检验方法: 1.观察和尺量检验。电缆规格、 型号应对照工程设计图纸检验。
2.目测检验, 检验隐蔽工程统计。
3.尺量检验。
4.对照设计图纸目测, 尺量检验。检验隐蔽工程统计。
5.目测检验, 螺栓紧固程度应做拧动试验。
6～9.对照工程设计图纸及产品技术文件检验规格、 型号和标志, 目测和尺量检验。检验隐蔽工程统计。
注: D为电缆外径
电线导管、 电缆导管和线槽敷设工程检验批质量验收统计表(表二)
GB50303-
060304□□060405□□
(Ⅰ)(室内) 续表060502□□060605□□
单位工程名称

分部及部位

施工单位名称

项目经理

施工工艺标准名称及编号

施工质量验收规范要求
施工单位检验统计
一
般
项
目
4
导
管
敷
设
暗配
埋设深度与建筑物、 构筑物表面距离≥15mm

明
敷
排列整齐, 固定点间距均匀, 安装牢靠

在终端、 弯头中点或柜、 台、 箱、 盘等边缘距离150～500mm范围内设有管卡, 中间直线段管卡间最大距离应符合表内要求

导管种类
导管直径(mm)

15-20
25-32
32-40
50-65
65以上

管卡间最大距离(m)

壁厚＞2mm
刚性钢导管
1.5
2.0
2.5
2.5
3.5

壁厚≤2mm
刚性钢导管
1.0
1.5
2.0
-
-
-

刚性绝缘导管
1.0
1.5
1.5
2.0
2.0

5
线槽应安装牢靠, 无扭曲变形, 紧固件螺母应在线槽外侧

6
防爆
导管
敷设
安装牢靠顺直, 镀锌层锈蚀或剥落处做防腐处理

导管间及与灯具、 开关、 线盒等螺纹连接处紧密牢靠, 除设计有特殊要求外, 连接处不跨接接地线, 在螺纹上涂以电力复合酯或导电性防锈酯

7
绝缘
导管
敷设
管口平整光滑; 管与管、 管与盒(箱)等器件采取插入法连接时, 连接处结合面涂专用胶合剂, 接口牢靠密封

直埋于地下或楼板内刚性绝缘导管, 在穿出地面或楼板易受机械损伤一段, 采取保护方法

当设计无要求时, 埋设在墙内或混凝土内绝缘导管, 采取中型以上导管

沿建筑物、 构筑物表面和在支架上敷设刚性绝缘导管, 按设计要求装设温度赔偿装置

8
金属、
非金属柔性导管敷设
刚性导管经柔性导管与电气设备、 器具连接, 柔性导管长(m)
在动力工程中≤0.8

在照明工程中≤1.2

可挠金属管或其她柔性导管与刚性导管或电气设备、 器具间连接采取专用接头

复合型可挠金属管或其她柔性导管连接处密封良好, 防液覆盖层完整无损

可挠性金属导管金属柔性导管不能做接地(PE)或接零(PEN)接续导体

9
导管和线槽, 在建筑物变形缝处, 应设赔偿装置
