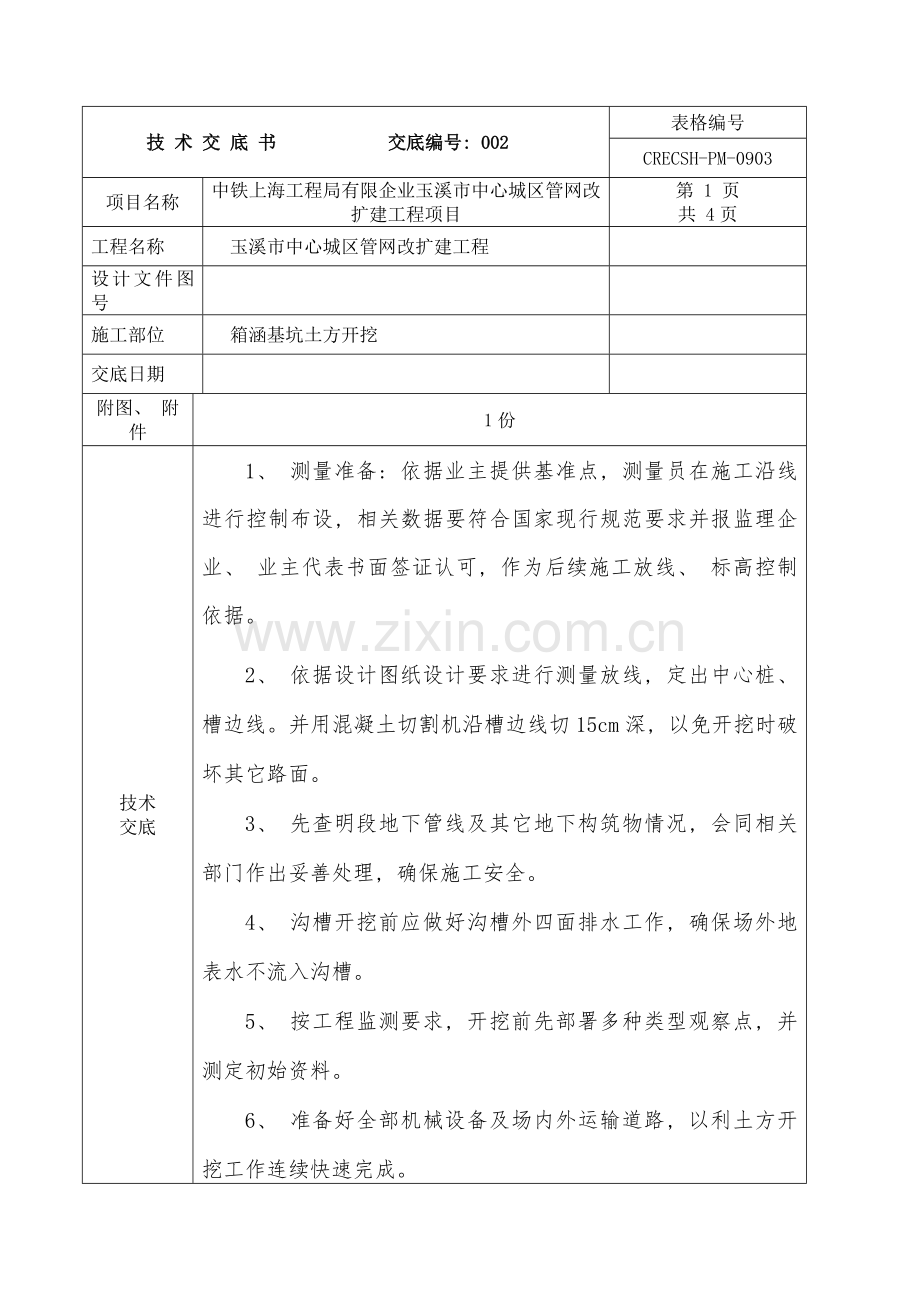

技 术 交 底 书 交底编号: 002
表格编号
CRECSH-PM-0903
项目名称
中铁上海工程局有限企业玉溪市中心城区管网改扩建工程项目
第 1 页
共 4页
工程名称
玉溪市中心城区管网改扩建工程
设计文件图号
施工部位
箱涵基坑土方开挖
交底日期
附图、 附件
1份
技术
交底
1、 测量准备: 依据业主提供基准点, 测量员在施工沿线进行控制布设, 相关数据要符合国家现行规范要求并报监理企业、 业主代表书面签证认可, 作为后续施工放线、 标高控制依据。
2、 依据设计图纸设计要求进行测量放线, 定出中心桩、 槽边线。并用混凝土切割机沿槽边线切15cm深, 以免开挖时破坏其它路面。
3、 先查明段地下管线及其它地下构筑物情况, 会同相关部门作出妥善处理, 确保施工安全。
4、 沟槽开挖前应做好沟槽外四面排水工作, 确保场外地表水不流入沟槽。
5、 按工程监测要求, 开挖前先部署多种类型观察点, 并测定初始资料。
6、 准备好全部机械设备及场内外运输道路, 以利土方开挖工作连续快速完成。
7、 开挖方法以机械开挖为主, 人工开挖进行配合。土方采取分段分层开挖方法进行, 开挖深度3.0m以内采取挖掘机一次开挖至距沟槽底
20cm, 开挖深度超出3.0m, 采取挖掘机分两次开挖至距沟槽底20cm, 挖出土方用自卸运土车运至指定余泥堆场。本工程弃土场已由建设单位指定, 运距在15千米左右, 沟槽基底标高以上20cm土层, 采取人工开挖、 清理、 平整, 以免扰动基底土, 严禁超挖。
8、 沟槽开挖过程中, 不一样土层面标高须报验监理、 业主确定, 并做好统计。土层与设计不符时, 立刻通知设计、 监理单位, 由设计、 监理及施工单位共同商讨处理方法。
9、 沟槽排水方法: 开挖时依据现场情况在基底设置临时排水沟, 排水沟截面尺寸为400mm×350mm, 沿着临时排水沟每隔20m设置1000mm×1000mm×800mm集水井, 采取潜水泵把集水井水抽出沟槽外, 沟槽降排水费用现场签证。在沟槽开挖过程中出现渗漏水应立刻进行处理。沟槽开挖时其断面尺寸必需正确, 沟底平直, 沟内无塌方, 无积水, 无多种油类及杂物, 转角符合设计要求。
10、 沟槽开挖时其断面尺寸必需正确, 沟底平直, 沟内无塌方, 无积水, 无多种油类及杂物, 转角符合设计要求。
11、 护坡施工前, 必需用人工对边坡进行扎实修整, 以免边坡失稳。
12、 夜间开挖时, 应有足够照明设施, 并要合理安排开挖次序, 预防错挖或超挖。
质量确保方法
1、 严格根据土方开挖施工方案施工, 不得私自篡改方案内容。
2、 在施工前现场技术员对各施工人员做好技术、 安全交底, 并在施工中监督和落实各项技术、 安全方法。
3、 在挖机下铺设走道板, 派专员指挥挖机移动和观察挖机底下坡土体松动情况, 以防土体位移引发安全隐患。
4、 土方开挖按踏步式逐层进行放坡开挖, 不准一次性开挖到底, 避免土体大量挖出后, 造成土坡侧向应力增大过快而产生险情。
5、 挖土工程中, 为确保排水效果, 配上足够潜水泵进行明排水。
6、 严格按方案设计阶段次序进行开挖, 按要求开挖及留坡, 预防因留坡过陡后, 因挖土机械作用而产生土体滑移。
7、 基坑底土严禁超挖和严格控制标高, 挖土机挖至离基坑底留200mm~300mm基土, 留土由人工铲挖。
8、 开挖过程中, 当发觉基底有软弱土质时, 应给予清除, 并按设计要求进行处理。
安全
方法
1、 开工前要做好进场人员安全三级教育和各级安全交底工作。依据本工程施工场地运土路线特点, 制订安全方法, 组织职员落实落实, 并定时开展安全活动。
2、 挖土机把杆旋转区域严禁站立其她施工人员。
3、 运土车辆出大门时, 应有专员指挥, 避免发生事故。
4、 当挖土司机视线不清时应配置专职指挥。
5、 作业区内应无人和障碍物, 作业时挖掘机应保持水平位置, 并将行走机构制动。
6、 作业时必需待臂杆停稳后再铲土, 当铲杆未离开工作面时不得进行回驶、 行走等动作。
7、 挖掘中如遇较大坚硬障碍物, 须清除后再继续作业。
8、 在挖土施工时配置施工员、 安全员在现场配合指挥, 确保不超挖。
9、 基坑土方开挖必需严格按分层开挖、 分层不宜过厚施工方案进行, 严格控制挖土深度及预防支护桩被损坏, 挖机驾驶员必需随时注意指挥人员手势信号, 在两侧支护旁余土由人工挖除后挖土机带走。
10、 夜间挖土施工时, 应配置足够灯光照明, 并安排随班电工以确保用电安全及处理紧急断电事故。
11、 为确保围护结构安全严禁在边坡上侧堆土, 当必需在围护结构边堆置材料及移动施工机械时, 应距离维护结构边缘2.00m以外, 材料堆置高度不得超出1.5m, 且不能超出设计许可荷载(基坑边5m范围内堆载≯20kPa)。
12、 立刻排除基坑周围地表水, 人工挖好200mm×300mm排水沟引向集水井, 派专员负责管理, 确保基坑内绝对干燥。
13、 土方挖至一定程度后, 就在基坑内组织人员用竹笆, 防滑木条, Φ48mm钢管搭设下人坡道, 坡度为1: 3。
14、 基坑施工必需进行临边防护。距离基坑边不得小于50cm。防护栏杆高1.2m, 用密目立网封闭, 并设安全标志及夜间红色警示灯。
15、 挖土过程中如围护结构局部位移较大或出现渗水加剧现象, 周围管线、 建筑物出现较大位移, 地面下沉或位移超出许可范围时, 应立刻停止挖土, 在会同设计监理及维护施工单位确定处理方案后, 才可继续土方开挖, 以确保基坑施工安全。
环境
保护
方法
1、 施工中产生地下水需经过沉淀或其她方法处理后方可引入城市排水系统, 不得随意乱排。
2、 施工期间常常对施工机械车辆定时检修, 依据气候情况洒水降尘, 预防因施工引发灰尘对生产人员以及环境造成危害。
合理安排噪音较大机械作业时间, 距居民较近地段, 严格控制噪音, 不得在夜间进行产生环境噪音污染施工作业。
3、 对进出场地道路, 不乱挖乱弃。雨季做好沟渠疏通, 预防雨水溢满路面而造成施工困难和道路污染。并注意对基坑保护, 设置好沉淀池, 不乱排污水、 废水、 砂浆、 泥浆, 不乱倒垃圾和杂物。
4、 干燥天气时, 对进出场地道路、 硬化地面进行定专员、 定时、 定时洒水润湿, 以预防场地内灰尘飞扬, 影响周围环境和居民正常生活。
交底人: 复核人: 接收人:
日 期: 日 期: 日 期:
