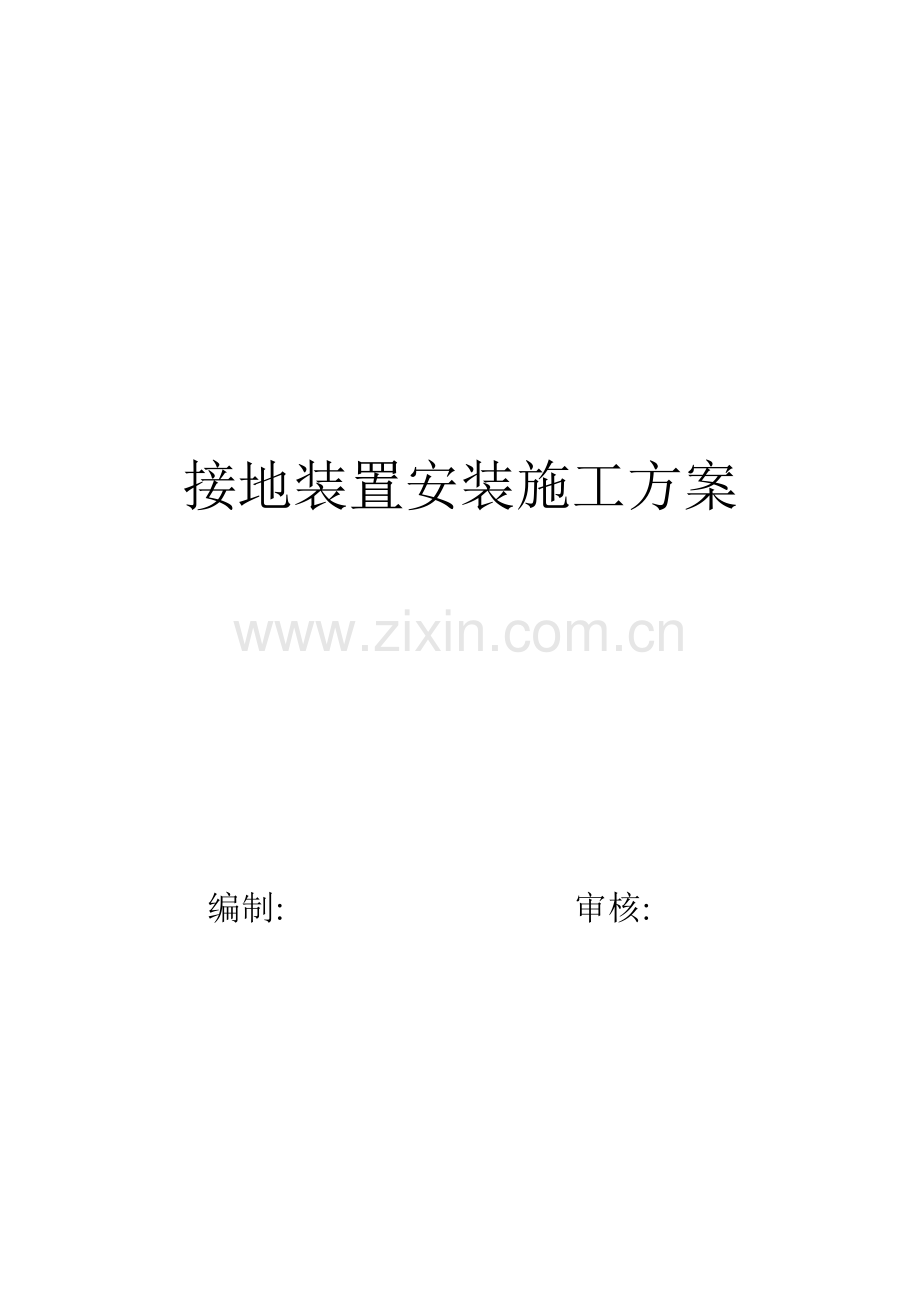

接地装置安装施工方案

编制: 审核:

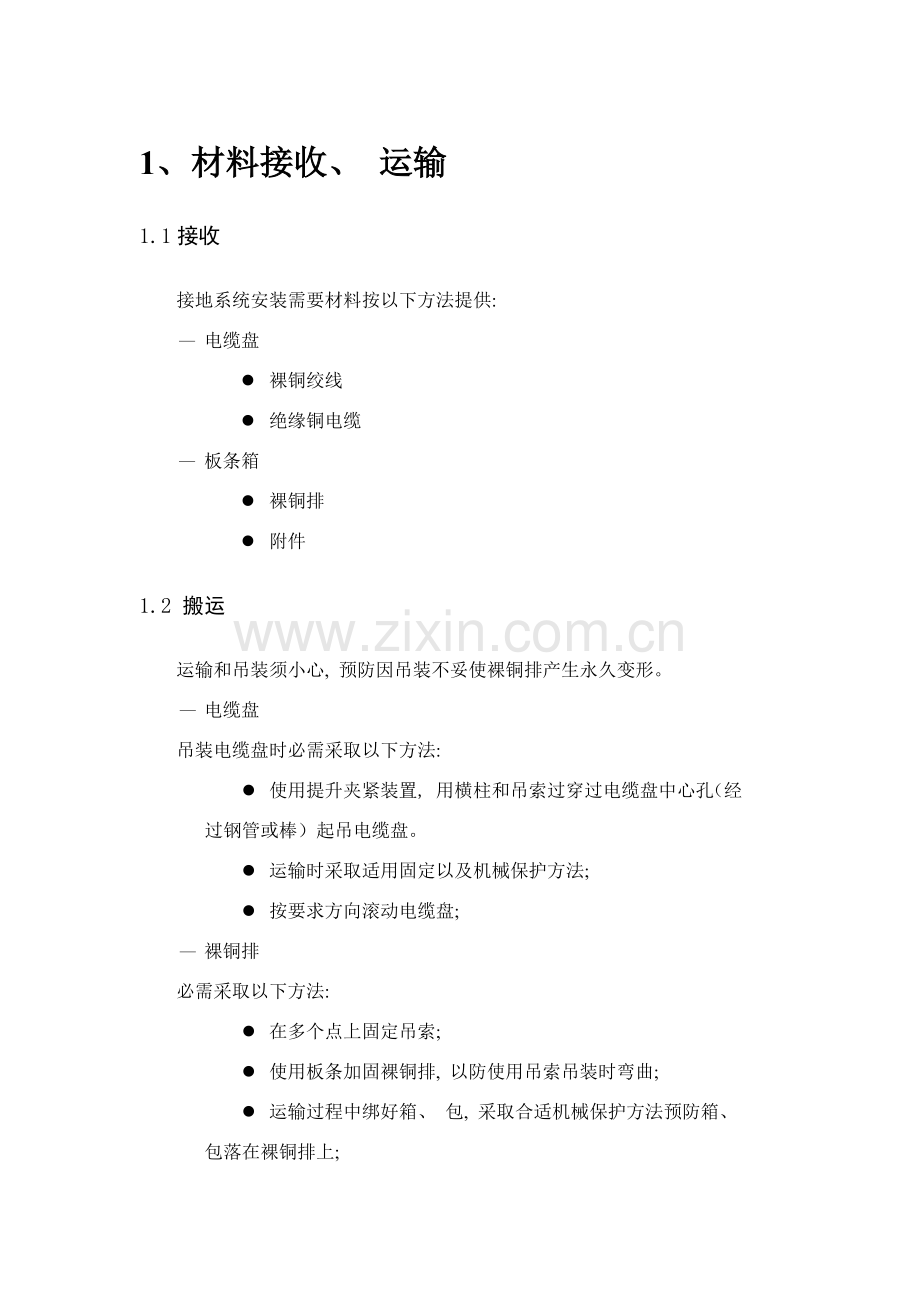

1、 材料接收、 运输
1.1接收
接地系统安装需要材料按以下方法提供:
— 电缆盘
l 裸铜绞线
l 绝缘铜电缆
— 板条箱
l 裸铜排
l 附件
1.2 搬运
运输和吊装须小心, 预防因吊装不妥使裸铜排产生永久变形。
— 电缆盘
吊装电缆盘时必需采取以下方法:
l 使用提升夹紧装置, 用横柱和吊索过穿过电缆盘中心孔（经过钢管或棒）起吊电缆盘。
l 运输时采取适用固定以及机械保护方法;
l 按要求方向滚动电缆盘;
— 裸铜排
必需采取以下方法:
l 在多个点上固定吊索;
l 使用板条加固裸铜排, 以防使用吊索吊装时弯曲;
l 运输过程中绑好箱、 包, 采取合适机械保护方法预防箱、 包落在裸铜排上;

2、 施工程序
2.1、 施工准备
— 作业人员资质要求:
l 施工人员须经过安装培训及安全交底。
l 特殊工种必需持证上岗。
l 作业组长是现场接地安装活动组织者, 都必需熟悉所从事其专业工作以完成多种安装任务。
— 作业机械、 工具、 仪器、 仪表要求:
l 电钻等电动工具性能稳定, 能满足现场使用。
l 仪器、 仪表等要经校验合格, 并在使用期内使用。
— 作业技术交底安排
l 图纸交底: 就图纸对施工人员进行讲解, 各部分接地位置及要求, 安装方法及注意事项,使作业人员能看懂图纸。
l 现场交底: 根据施工图在现场讲解接地线走向, 安装方法及步骤。
l 对于变更图纸要立刻通知施工人员,并尤其交代变更内容,变更后安装方法。
l 果断做到先交底, 后施工程序。
— 作业材料质量要求
l 作业材料材质和型号、 规格均要与设计要求相一致,并能满足现场实际使用。
l 作业材料均要有出厂合格证,并经现场验收、 检验合格后方可使用。
— 作业环境质量要求
l 土建基础施工完成并交付使用,现场清洁。
l 含有满足现场施工时使用临时电源。
l 尽可能避免交叉作业。
2.2、 施工步骤
地线尽可能从已经有孔中穿过墙壁和地板（阻火墙等）。
现场授权修改以外任何问题必需经过设计澄清处理。
— 划线
l 依据图纸, 用合适工具（墨水笔、 尺、 卷尺、 水平尺）画出接地装置走线, 检验划线水平度和垂直度;
l 依据图纸, 在墙上、 顶棚上、 钢结构上和地板上画出裸铜排中心线; 并划出用来固定裸铜线和裸铜排钻孔点。
— 确定孔间距离
l 依据接地导体电缆或裸铜排沿安装路径所需附件, 确定空间距。
l 在地线转弯处或标高改变时能够降低距离, 以适应现场条件。
— 打孔
l 用电钻或电锤打孔, 钻头必需与螺栓, 螺杆或附件尺寸相适合。
— 接地线敷设
l 敷设接地线操作须小心, 以防扭曲电缆。
l 接地线必需沿图纸要求位置永久成形。
l 按接地导体最终固定位置所需要长度切割电缆或裸铜排, 以最大程度地降低浪费。
l 裸铜线切断后端头应采取扎紧方法。
— 表面处理
l 当连接电气和机械设备时, 金属接触表面必需裸露, 清洁。(用酒精, 丙酮, 三氯乙烯或认可等效物进行脱脂处理。)
l 在任何情况下接触表面不得有油漆或氧化物。
— 压线或焊接
l 依据图纸要求进行压线或焊接。
3、 检验
5.1 安装中检验
在地线安装作业期间, 班长应检验:
— 施工与图纸、 标准文件符合性; （尤其是导体截面积）
— 用于紧固或焊接材料符合性;
— 设备保护导体符合性;
— 螺栓紧固标准力矩值。
5.2 安装后检验
接地系统安装完成后, 班长应检验:
— 已安装导体截面符合性
— 螺栓拧紧和端头配件符合性
— 焊接处于焊接完成后防腐处理。
— 接地母线导电连续性。
5.3 性能检验
总接地电阻值小于设计电阻值。
4、 施工安全要求和环境条件
4.1 作业安全要求
— 全部职员必需经过安装教育培训才可上岗工作, 施工作业前必训进行安全交底, 提升全部些人员安全意识和能力。
— 接地线安装过程中, 用无齿锯切割材料时, 要戴好防护眼镜, 前方严禁站人。
— 用磨光机打磨时要戴好防护眼镜, 以免碎屑飞溅入眼中。
— 在焊接地线时, 施工人员必需戴上防护手套和防护眼镜。
— 现场施工要戴好安全帽, 高空作业时要系好安全带。
— 施工现场电力系统严禁利用大地作相线或零线。施工现场全部用电设备, 除作保持接零外, 必需在设备负荷线首端处设置漏电保护装置。
— 施工现场严禁吸烟, 动火作业需做好防火方法。
4.2 作业环境要求
— 施工过程中, 要注意保护她人劳动结果。
— 在施工现场, 所用工机具及设备材料要摆放整齐, 剩下废料要立刻清理, 做到“工完料净场地清”。
