外墙保温大理石做法技术交底.doc

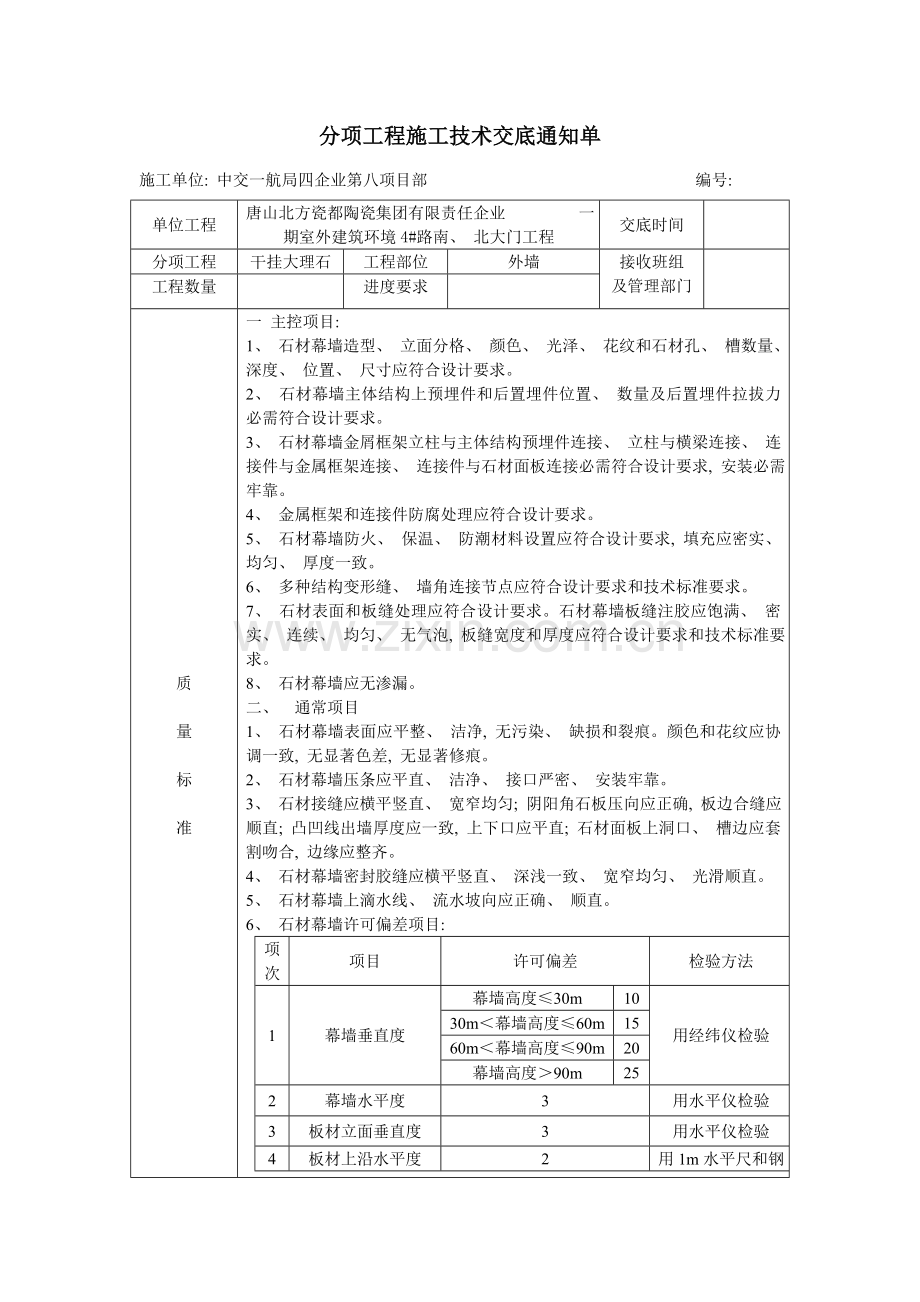

分项工程施工技术交底通知单
施工单位: 中交一航局四企业第八项目部 编号:
单位工程
唐山北方瓷都陶瓷集团有限责任企业 一期室外建筑环境4#路南、 北大门工程
交底时间

分项工程
干挂大理石
工程部位
外墙
接收班组 及管理部门

工程数量

进度要求

质

量

标

准

质

量

标

准
一 主控项目:
1、 石材幕墙造型、 立面分格、 颜色、 光泽、 花纹和石材孔、 槽数量、 深度、 位置、 尺寸应符合设计要求。
2、 石材幕墙主体结构上预埋件和后置埋件位置、 数量及后置埋件拉拔力必需符合设计要求。
3、 石材幕墙金屑框架立柱与主体结构预埋件连接、 立柱与横梁连接、 连接件与金属框架连接、 连接件与石材面板连接必需符合设计要求, 安装必需牢靠。
4、 金属框架和连接件防腐处理应符合设计要求。
5、 石材幕墙防火、 保温、 防潮材料设置应符合设计要求, 填充应密实、 均匀、 厚度一致。
6、 多种结构变形缝、 墙角连接节点应符合设计要求和技术标准要求。
7、 石材表面和板缝处理应符合设计要求。石材幕墙板缝注胶应饱满、 密实、 连续、 均匀、 无气泡, 板缝宽度和厚度应符合设计要求和技术标准要求。
8、 石材幕墙应无渗漏。
二、 通常项目
1、 石材幕墙表面应平整、 洁净, 无污染、 缺损和裂痕。颜色和花纹应协调一致, 无显著色差, 无显著修痕。
2、 石材幕墙压条应平直、 洁净、 接口严密、 安装牢靠。
3、 石材接缝应横平竖直、 宽窄均匀; 阴阳角石板压向应正确, 板边合缝应顺直; 凸凹线出墙厚度应一致, 上下口应平直; 石材面板上洞口、 槽边应套割吻合, 边缘应整齐。
4、 石材幕墙密封胶缝应横平竖直、 深浅一致、 宽窄均匀、 光滑顺直。
5、 石材幕墙上滴水线、 流水坡向应正确、 顺直。
6、 石材幕墙许可偏差项目:
项次
项目
许可偏差
检验方法
1
幕墙垂直度
幕墙高度≤30m
10
用经纬仪检验

30m＜幕墙高度≤60m
15
60m＜幕墙高度≤90m
20
幕墙高度＞90m
25
2
幕墙水平度
3
用水平仪检验
3
板材立面垂直度
3
用水平仪检验
4
板材上沿水平度
2
用1m水平尺和钢直尺检验
5
相邻板材板角错位
1
用钢直尺检验

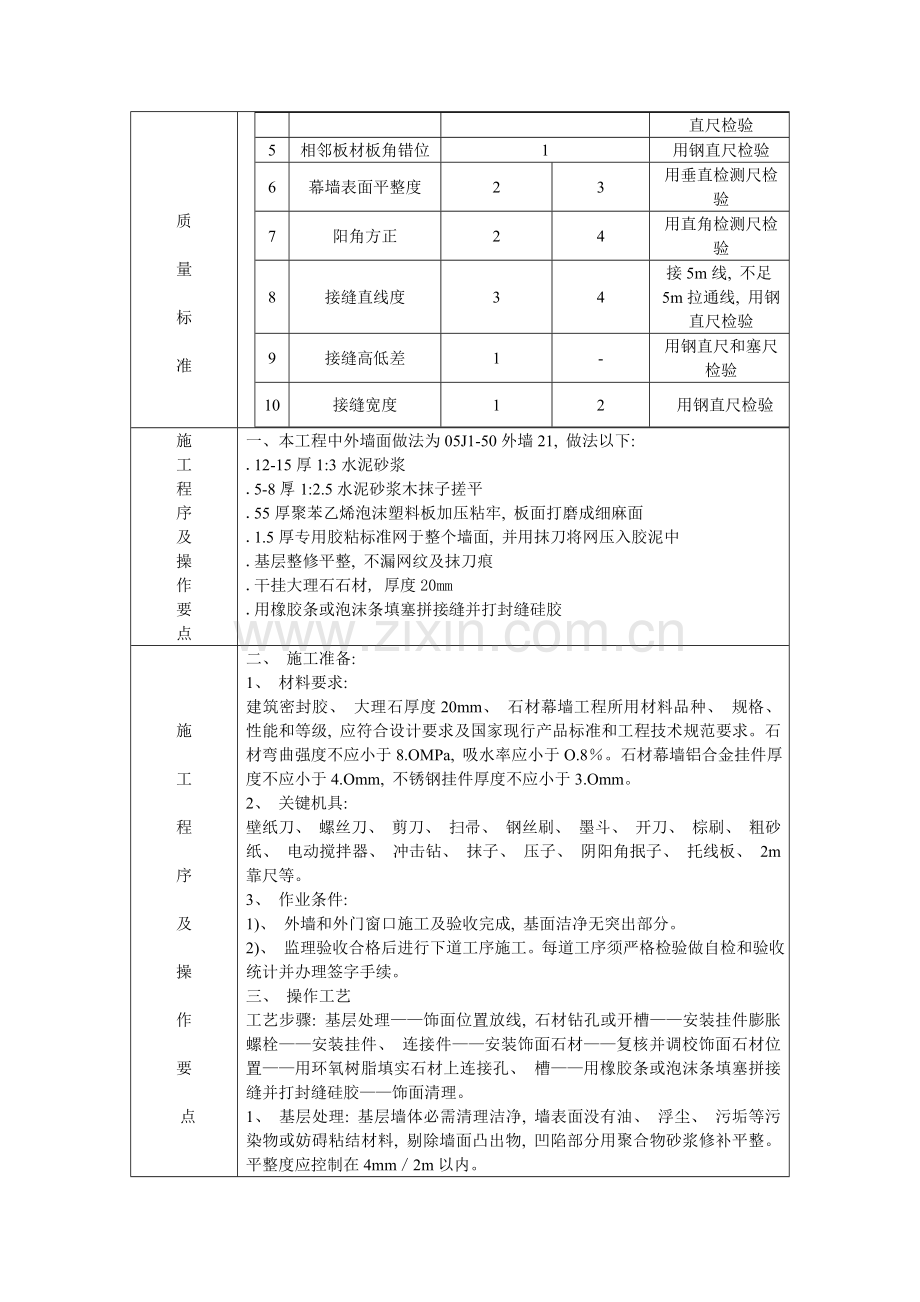

6
幕墙表面平整度
2
3
用垂直检测尺检验
7
阳角方正
2
4
用直角检测尺检验
8
接缝直线度
3
4
接5m线, 不足5m拉通线, 用钢直尺检验
9
接缝高低差
1
-
用钢直尺和塞尺检验
10
接缝宽度
1
2
用钢直尺检验

施
工
程
序
及
操
作
要
点
一、 本工程中外墙面做法为05J1-50外墙21, 做法以下:
.12-15厚1:3水泥砂浆
.5-8厚1:2.5水泥砂浆木抹子搓平
.55厚聚苯乙烯泡沫塑料板加压粘牢, 板面打磨成细麻面
.1.5厚专用胶粘标准网于整个墙面, 并用抹刀将网压入胶泥中
.基层整修平整, 不漏网纹及抹刀痕
.干挂大理石石材, 厚度20mm
.用橡胶条或泡沫条填塞拼接缝并打封缝硅胶

施

工

程

序

及

操

作

要

点

施

工

程

序

及

操

作

要

点

二、 施工准备:
1、 材料要求:
建筑密封胶、 大理石厚度20mm、 石材幕墙工程所用材料品种、 规格、 性能和等级, 应符合设计要求及国家现行产品标准和工程技术规范要求。石材弯曲强度不应小于8.OMPa, 吸水率应小于O.8％。石材幕墙铝合金挂件厚度不应小于4.Omm, 不锈钢挂件厚度不应小于3.Omm。
2、 关键机具:
壁纸刀、 螺丝刀、 剪刀、 扫帚、 钢丝刷、 墨斗、 开刀、 棕刷、 粗砂纸、 电动搅拌器、 冲击钻、 抹子、 压子、 阴阳角抿子、 托线板、 2m 靠尺等。
3、 作业条件:
1)、 外墙和外门窗口施工及验收完成, 基面洁净无突出部分。
2)、 监理验收合格后进行下道工序施工。每道工序须严格检验做自检和验收统计并办理签字手续。
三、 操作工艺
工艺步骤: 基层处理——饰面位置放线, 石材钻孔或开槽——安装挂件膨胀螺栓——安装挂件、 连接件——安装饰面石材——复核并调校饰面石材位置——用环氧树脂填实石材上连接孔、 槽——用橡胶条或泡沫条填塞拼接缝并打封缝硅胶——饰面清理。
1、 基层处理: 基层墙体必需清理洁净, 墙表面没有油、 浮尘、 污垢等污染物或妨碍粘结材料, 剔除墙面凸出物, 凹陷部分用聚合物砂浆修补平整。平整度应控制在4mm／2m以内。
2、 饰面位置放线, 石材钻孔或开槽
按设计要求在墙面上弹出控制网, 由中心向两边弹放。应弹出每块板位置线和每个挂件具体位置。石材钻孔或切槽, 为确保所开孔、 槽正确度和降低石材破损, 应使用专门机架, 以固定板材和钻机等。
3、 安装挂件膨胀螺栓:根据放线位置在墙面上打出膨胀螺栓孔位, 孔深以略大于膨胀螺栓套管长度为宜。埋设膨胀螺栓并给予紧固, 最终用测力板手检测连接螺母旋紧力度, 使之达成设计要求。本工程外墙保温厚度55mm确保挂件出保温面10mm。
4、 安装连接件: 干挂石材通常采取不锈钢连接件。注意调整挂件一定要安装牢靠。
5、 石材开槽: 安装石材前用匀石机在石材侧面开槽, 开槽深度依据挂件尺寸进行, 通常要求大于1cm而且在板材后侧边中心, 为了确保开槽不崩边, 开槽距边缘距离为1／4边长且大于50mm, 并将槽内石灰清理洁净以确保灌胶粘结牢靠。
6、 嵌密封膏: 墙体与窗框缝隙处用密封膏镶嵌, 密封膏镶嵌密实、 饱满。
7、 打胶: 对于要求密缝石材拼接不用打胶; 设计要求留缝墙面, 需要在缝内填入泡沫条后用有颜色大理石胶打入缝隙内。为了确保打胶质量, 用事先准备好泡沫条塞入石材缝隙, 预留好打胶尺寸, 既不需要太深, 也不应太浅, 要求密实, 并在石材边缘贴上胶带纸然后打胶, 通常要求打胶深度在6～10mm确保雨水不能进入骨架内即可。待完成后轻轻将胶带纸撕掉使打胶边成一条直线。
8、 清理: 勾缝或打胶完成后, 用棉纱等物对石材表面清理, 干挂也须待胶凝固后, 再用壁纸刀、 棉纱等物对石材表面清理。需要打蜡通常应根据使用蜡操作方法进行, 标准上应烫硬蜡, 擦软蜡, 要求均匀不露底色, 色泽一致, 表面整齐。
职
业
健
康
安
全
环
保
技
术
措
施
详见《职业健康安全/环境保护技术交底书》
1、 进入施工现场必需带好安全帽, 系好帽带, 高处作业人员系好安全带, 手持电动工具操作时, 必需戴绝缘手套, 穿防滑鞋。
2、 施工人员严禁酒后作业、 严禁带病作业、 不得在场区内嬉戏打闹。
3、 施工前对高处作业人员进行身体检验, 对患有不宜高空作业疾病(心脏病、 高血压、 贫血等)人员不得安排高空作业。
4、 在操作之前必需检验操作环境是否符合安全要求, 道路是否通畅, 机具是否完好牢靠, 安全设施和防护用具是否齐全, 经检验符合要求后方可施工。
5、 不准随意拆除、 斩断脚手架软硬拉结, 不准随意拆除脚手架上安全设施, 如妨碍施工必需经现场安全责任人同意后, 方可拆除妨碍部位。
关键附件
设计图纸

其她

施工草图

其她

配料单

其她

项目责任人
技术责任人
安全员
质量员
交底人

班组签认
序号
姓名
工种
序号
姓名
工种
