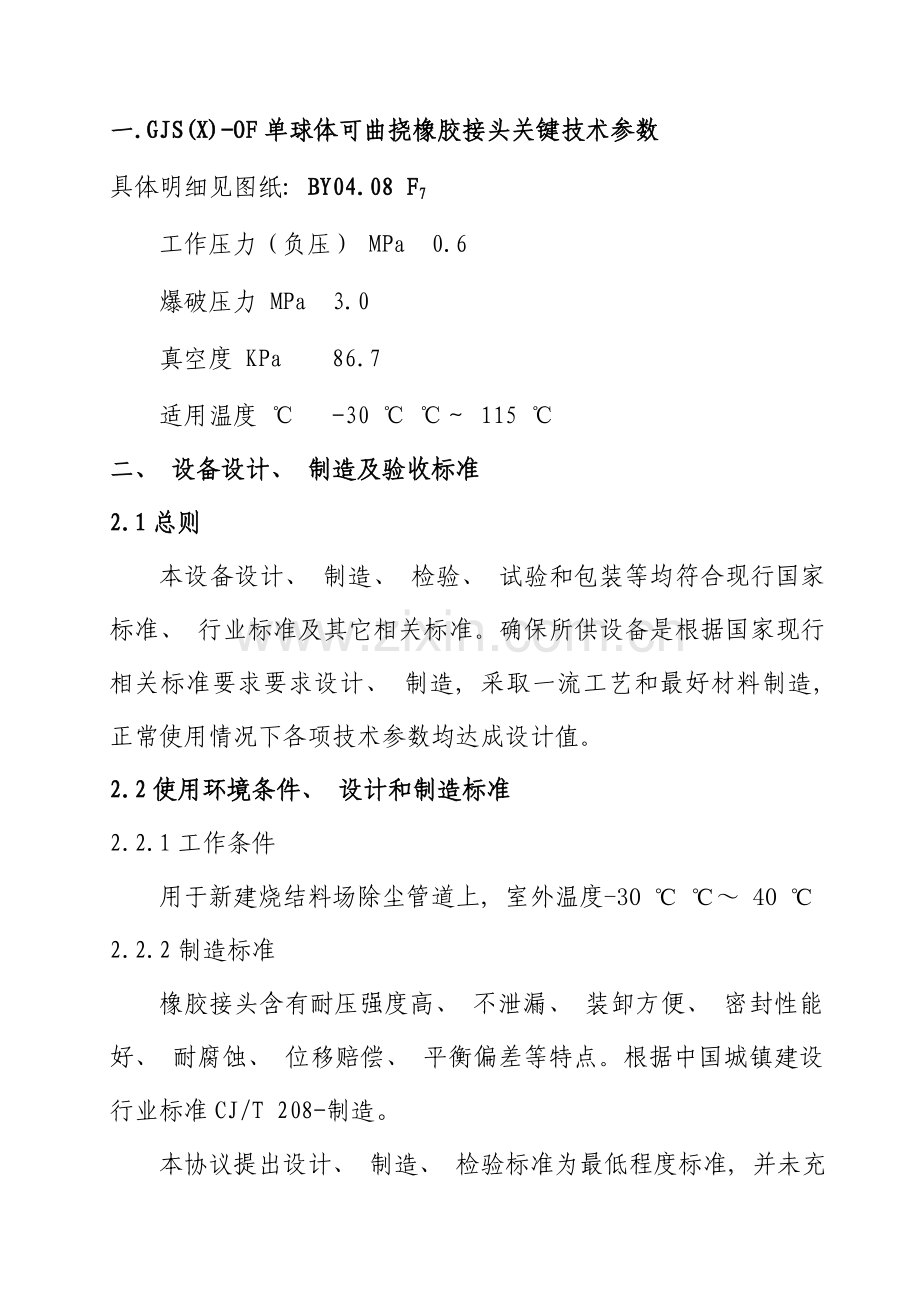

单球体可曲挠橡胶接头技术协议示例模板.doc

一.GJS(X)-OF单球体可曲挠橡胶接头关键技术参数
具体明细见图纸: BY04.08 F7
工作压力（负压） MPa 0.6
爆破压力 MPa 3.0
真空度 KPa 86.7
适用温度 ℃ -30 ℃ ℃～ 115 ℃
二、 设备设计、 制造及验收标准
2.1总则
本设备设计、 制造、 检验、 试验和包装等均符合现行国家标准、 行业标准及其它相关标准。确保所供设备是根据国家现行相关标准要求要求设计、 制造, 采取一流工艺和最好材料制造, 正常使用情况下各项技术参数均达成设计值。
2.2使用环境条件、 设计和制造标准
2.2.1工作条件
用于新建烧结料场除尘管道上, 室外温度-30 ℃ ℃～ 40 ℃
2.2.2制造标准
橡胶接头含有耐压强度高、 不泄漏、 装卸方便、 密封性能好、 耐腐蚀、 位移赔偿、 平衡偏差等特点。根据中国城镇建设行业标准CJ/T 208-制造。
本协议提出设计、 制造、 检验标准为最低程度标准, 并未充足引述相关标准和规范条文。确保提供符合图纸技术要求优质产品。
2.2.3总技术要求
抗爆破力强, 抗冲击性好, 外部受压不变形。位移性弹性好, 对压缩、 拉伸、 扭曲、 偏转垂直位移等都含有良好适应性能预防管道系统因热胀冷缩变形或基础不均匀沉降引发损害。要求采取进口耐磨BR顺丁橡胶
1、 内胶层—是接头防护层, 选择适宜橡胶可耐受不一样介质, 耐水溶胀性、 耐酸、 碱、 油等性能。内衬胶管层延伸至高韧性KDTF端面全密封可曲挠橡胶接头法兰外端面, 其性能是能够预防水流渗漏和冲刷。
2、 骨架层—是可曲挠橡胶接头承压关键材料, 骨架材料选择强力高（单根抗拉强度, 18N/根以上）冷热性能稳定T39031聚酯帘布（涤纶）, 其表面复合有优质天然胶, 使内外层与骨架层紧密结合, 经高温高压硫化成一体, 处理了可曲挠橡胶接头热伸胀及整体附着强度和耐压性能。确保了承受真空度和水锤冲击能力。
3、 外胶层—氯丁橡胶。因为高韧性KDTF端面全密封可曲挠橡胶接头外胶层暴露在空气中, 轻易受外界原因影响或被弄伤, 这就需要接头外胶层需要抗热、 耐酸碱、 耐油、 耐臭氧等特征

2.3设备监制及验收
2.3.1、 设备出厂前应按图纸要求在乙方进行装配、 检验及检测, 并经乙方检验部门检验合格、 签发出厂合格证并出具检测汇报。
2.3.2、 乙方在进行制造和出厂前检验, 甲方可派人参与了解设备组装、 检验、 试验和设备包装质量情况, 乙方立刻提供对应资料, 甲方并不由此发生任何费用, 不过甲方参与并不能免去乙方对设备质量确保。
2.3.3、 乙方无偿为甲方到厂检验人员提供交通、 食宿及工作方便。
2.4设备交货验收
2.4.1、 设备运抵安装现场后, 甲乙方双方进行设备检验 。
检验包含: 检验设备包装箱是否完好无损、 检验设备有没有油漆剥落和损伤现象、 检验设备是否配置齐全、 检验是否有产品合格证或出厂检验证实、 检验技术资料是否配置齐全;
2.4.2、 如确定有短缺和损坏, 乙方应立刻补齐、 更换或修复;
2.4.3、 设备检验验收经过, 并经双方代表在验收汇报上签字确定后, 方可进行安装调试;
2.4.4、 验收内容: 设备整体外观质量、 设备抵达安装现场后数量和外观检验、 内部结构检验、 腐蚀情况检验等, 设备安装质量检验, 设备润滑情况检验, 试运转情况, 负荷运行情况等。
三、 技术资料交付内容立刻间
3.1技术资料
…检验合格证
…使用维修说明书
…装箱单
…交货清单
…安装使用说明书
3.2所供相关图纸及技术资料
卖方将为买方提供设备安装所需总组装图、 关键部件分装图及易损件加工图。设备安全运行使用操作说明书, 安全维护手册和关键设备安装说明, 一式五份。
卖方在设备出厂前应提供设备和原材料质量证实文件, 包含质检汇报、 试验汇报等相关质量证实文件。
四、 功效指标、 确保值和考评措施
4.1、 乙方所制造设备必需满足甲乙双方认可技术参数性能指标要求, 详见第一、 二条技术规格、 性能参数。
4.2、 本协议书中包含全部设备、 材料及服务, 应由乙方负责质量控制。乙方应有一套完整质量确保体系来确保产品设计及制造质量。设备考评验收按相关制造标准、 规范及要求文件实施。
4.3、 设备质保期壹年或货到现场18个月（以上两项以先到为准）。根据《工程质量保修实施细则》要求: 设备质量保修期限为1年; 设备质量保修期限、 质量保修金、 保修责任和其她未尽事宜根据本钢《工程质量保修实施细则》要求实施。
4.4、 设备质量保修期内, 如出现设备质量问题, 乙方负责修理、 更换, 不再额外发生费用。
4.5、 质量异议和违约责任: 设备质量“三包”期为自投产之日起12个月。质保期内发生质量问题, 供方必需无偿提供维修或更换, 必需立刻派出维护人员抵达安装地点; 因供方供给设备不符合技术协议中所要求条款, 或产品质量对需方生产及其她设备造成经济损失, 供方应负担全部责任。

五、 油漆、 包装和运输
5.1、 涂漆: 按相关国家及行业标准实施。
5.2、 运输方法: 汽运。乙方负责按甲方需求立刻发货并负担一切运输费用, 并对运输过程中造成丢失、 损坏等负责, 而且不能以此为由影响交货期。
5.3、 交货方法: 现场交货（现场指北营新建原料场工程指定区域内）

六、 技术服务及售后服务
6.1、 乙方负责派技术人员到现场全程指导设备安装、 调试工作; 所派人员必需是在安装时对口专业技术工人, 必需满足现场调试需要, 处理调试中问题, 乙方负担其派出人员一切费用。
6.2、 甲方在使用过程中如出现故障, 乙方必需在12小时内作出反应, 并在甲方要求时间内赶到甲方设备使用现场处理问题。

七、 其它
7.1、 本设备在协议生效后 三个月应含有送货条件。交货期: 协议生效后三个月。
本协议内所包含相关内容, 双方全部以书面联络为准。本技术附件中内容如与甲方设计审定后蓝图有矛盾时, 以双方设计审定后蓝图为准。关键外购件及外协加工件需经甲方确定。关键材料在使用前乙方需进行材质检验及性能测试, 并在交货时提供相关资料。甲方帮助乙方处理乙方在施工过程中出现部分问题, 同时确定乙方对于问题处理意见或提出新处理方案, 乙方应向甲方对图纸疑问进行解答。
7.2、 本协议随商务协议生效而生效, 本协议为商务协议附件与其含有相同法律效力。
7.3、 本协议未尽事宜, 各方友好协商处理。
7.4、 本技术协议与协议含有相同法律效力, 未尽事宜双方协商处理, 本协议一式六份, 甲、 乙、 丙三方各执一份, 双方代表签字盖章后及第一笔设备款项付出之日起自动生效。
