动稳定电流计算公式书(C)

电容器动稳定电流, 即合闸涌流计算。
85年版本:
1.

单组电容器投入时涌流为:

合闸涌流频率为:

式中, : 电容器组额定电流（kA）;
: 合闸涌流最大值（kA）;
: 电容器组每相容抗（Ω）;
: 系统感抗（）与电容器串联电抗器（）综合值;
: 涌流频率（Hz）, , 工频。
2.

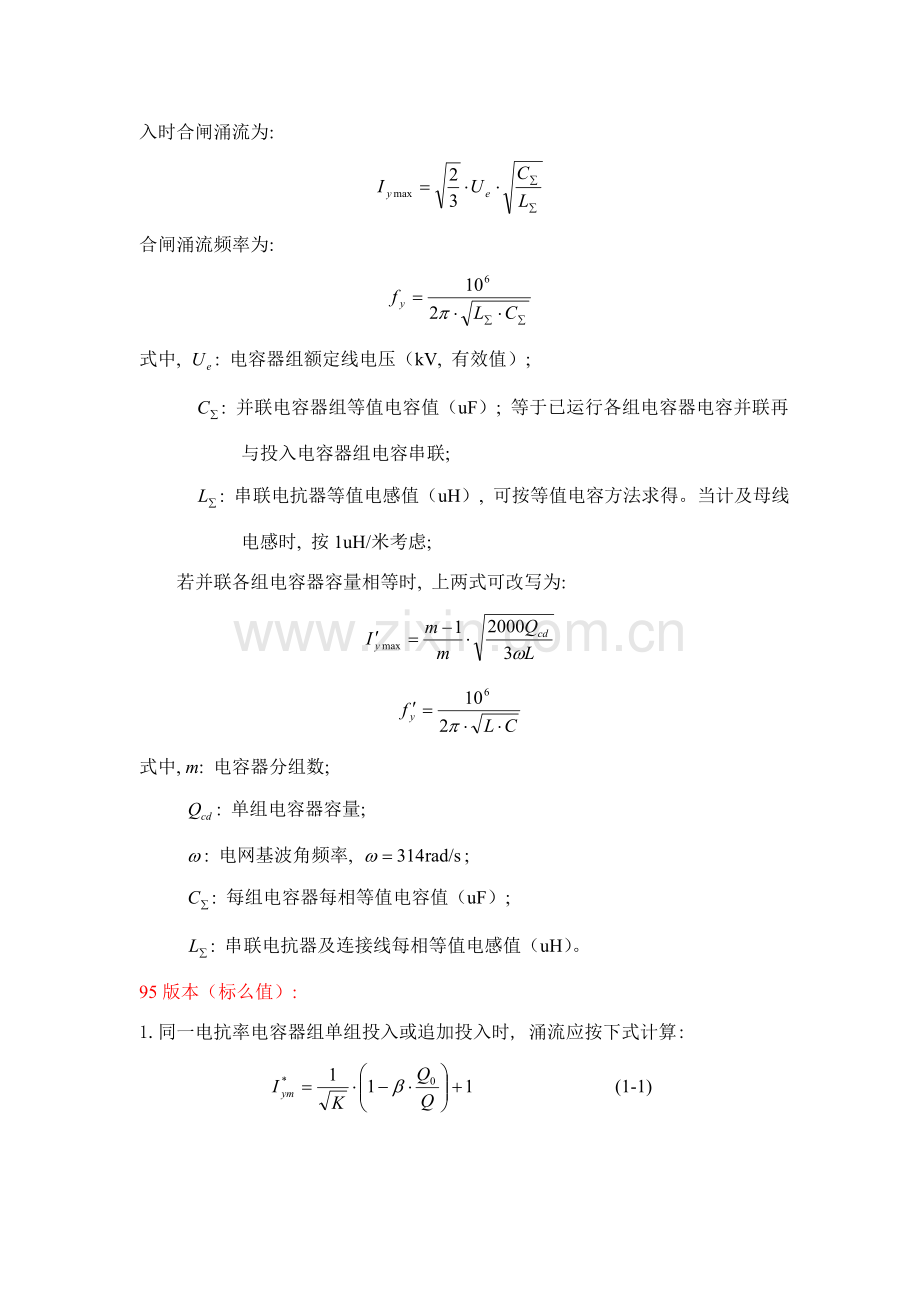

设有m组电容器, 最终一组（第m组）在电源电压为最大值Uemax时投入, 电源产生涌流不计; 母线电感合并到各电容器组串联电抗器内。则计算第m组投入时合闸涌流为:

合闸涌流频率为:

式中, : 电容器组额定线电压（kV, 有效值）;
: 并联电容器组等值电容值（uF）; 等于已运行各组电容器电容并联再与投入电容器组电容串联;
: 串联电抗器等值电感值（uH）, 可按等值电容方法求得。当计及母线电感时, 按1uH/米考虑;
若并联各组电容器容量相等时, 上两式可改写为:

式中, m: 电容器分组数;
: 单组电容器容量;
: 电网基波角频率, ;
: 每组电容器每相等值电容值（uF）;
: 串联电抗器及连接线每相等值电感值（uH）。
95版本（标么值）:
1.同一电抗率电容器组单组投入或追加投入时, 涌流应按下式计算:
(1-1)
(1-2)
(1-3)
式中, : 涌流峰值标么值（以投入电容器组额定电流峰值为基值）
K: 电抗率（串联电抗器感抗于并联电容器组容纳之比, 百分数表示）
: 电源影响系数
: 正在投入电容器组容量（Mvar）
: 电容器组总容量（Mvar）
: 滤波装置安装处母线短路容量（MVA）
: 全部原已经运行电容器组容量（MVA）
2.当有两种电抗率多组电容器追加投入时, 涌流计算应负荷下列要求:
A. 设正在投入电容器组电抗率为K1, 当满足时, 按下式计算,

式中, : 在同一母线上装设电容器组总容量;
B. 仍设正在投入电容器组电抗率为K1, 当满足时, 且时, 应按(1)式计算, 此时,
K＝K1

: 全部原已运行电抗率为K2电容器组容量（MVar）。
