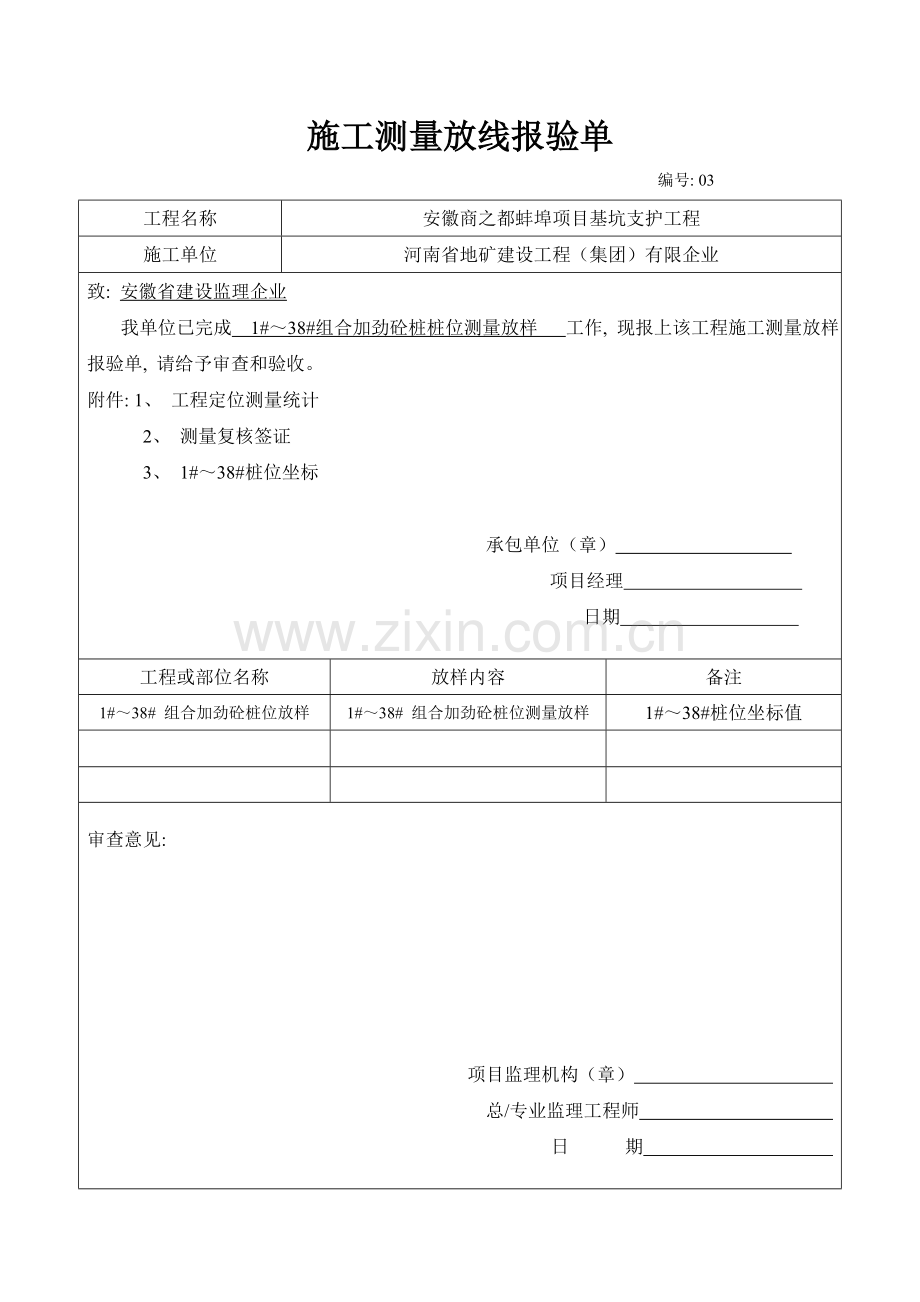

施工测量放线报验单
编号: 03
工程名称
安徽商之都蚌埠项目基坑支护工程
施工单位
河南省地矿建设工程（集团）有限企业
致: 安徽省建设监理企业
我单位已完成 1#～38#组合加劲砼桩桩位测量放样 工作, 现报上该工程施工测量放样报验单, 请给予审查和验收。
附件: 1、 工程定位测量统计
2、 测量复核签证
3、 1#～38#桩位坐标

承包单位（章）
项目经理
日期

工程或部位名称
放样内容
备注
1#～38# 组合加劲砼桩位放样
1#～38# 组合加劲砼桩位测量放样
1#～38#桩位坐标值

审查意见:

项目监理机构（章）
总/专业监理工程师
日 期

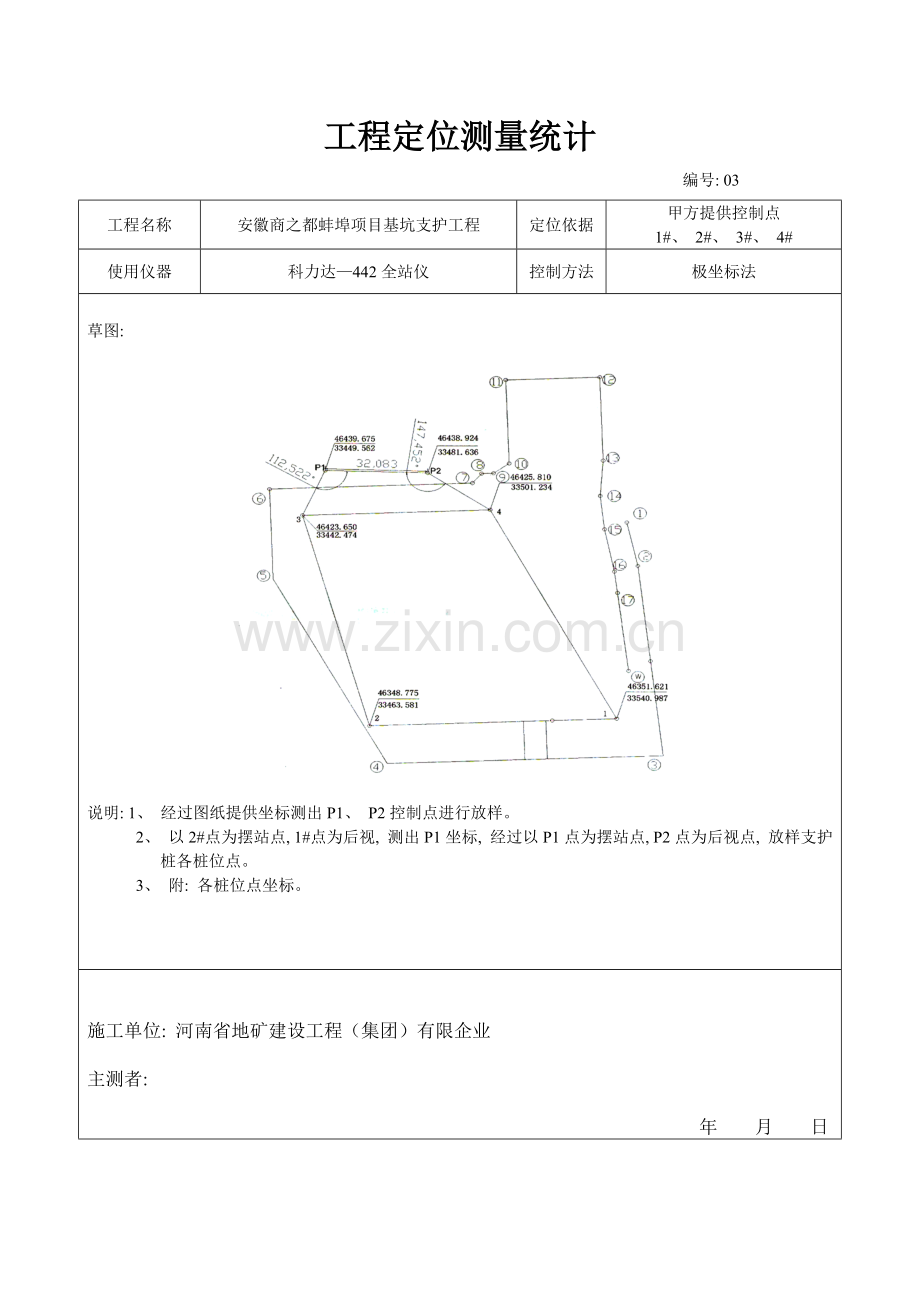

工程定位测量统计
编号: 03
工程名称
安徽商之都蚌埠项目基坑支护工程
定位依据
甲方提供控制点
1#、 2#、 3#、 4#
使用仪器
科力达—442全站仪
控制方法
极坐标法

草图:

说明: 1、 经过图纸提供坐标测出P1、 P2控制点进行放样。
2、 以2#点为摆站点, 1#点为后视, 测出P1坐标, 经过以P1点为摆站点, P2点为后视点, 放样支护桩各桩位点。
3、 附: 各桩位点坐标。

施工单位: 河南省地矿建设工程（集团）有限企业

主测者:

年 月 日

测量复核签证
编号: 03
工程名称
安徽商之都蚌埠项目基坑支护工程

工程草图:

说明: 1、 经过图纸提供坐标测出P1、 P2控制点进行放样。
2、 以2#点为摆站点, 1#点为后视, 测出P1坐标, 经过以P1点为摆站点, P2点为后视点, 放样支护桩各桩位点。
3、 附: 各桩位点坐标。

施工单位（章）

主测者:

复核者:

年 月 日

监理（建设）单位（章）

复核者:

年 月 日
测量复核统计
第1页 共2页
工程名称
安徽商之都蚌埠项目基坑支护工程
施工单位
河南省地矿建设工程（集团）有限企业
复核部位
1#—38# 组合加劲砼桩桩位坐标
日期
年 月 日
施工单位
施 测 人

建设（监理）
单位复核人

测量复核情况（草图）
设计坐标
实测坐标
点号
X
Y
点号
X
Y
1
33468.440
46336.629
1
33468.457
46336.634
2
33467.673
46338.035
2
33467.668
46338.046
3
33466.906
46339.44
3
33466.925
46339.425
4
33466.139
46340.846
4
33466.143
46340.867
5
33465.373
46342.252
5
33465.396
46342.273
6
33464.606
46343.658
6
33464.615
46343.665
7
33463.839
46345.064
7
33463.847
46345.082
8
33463.072
46346.47
8
33463.086
46346.469
9
33462.306
46347.876
9
33462.317
46347.858
10
33461.539
46349.282
10
33461.525
46349.276
11
33460.772
46350.688
11
33460.763
46350.682
12
33460.005
46352.094
12
33460.025
46352.075
13
33459.239
46353.5
13
33459.249
46353.527
14
33458.472
46354.906
14
33458.469
46354.915
15
33457.705
46356.312
15
33457.725
46356.316
16
33456.939
46357.718
16
33456.943
46357.735
17
33456.172
46359.124
17
33456.168
46359.138
18
33455.405
46360.53
18
33455.426
46360.529
19
33454.638
46361.936
19
33454.646
46361.942
20
33453.872
46363.342
20
33453.868
46363.363
21
33453.105
46364.748
21
33453.126
46364.759
22
33452.338
46366.154
22
33452.328
46366.162

复核结论

测量复核统计
第2页 共2页
工程名称
安徽商之都蚌埠项目基坑支护工程
施工单位
河南省地矿建设工程（集团）有限企业
复核部位
1#—38# 组合加劲砼桩桩位坐标
日期
年 月 日
施工单位
施 测 人

建设（监理）
单位复核人

测量复核情况（草图）
设计坐标
实测坐标
点号
X
Y
点号
X
Y
23
33451.571
46367.56
23
33451.568
46367.575
24
33450.805
46368.966
24
33450.826
46368.989
25
33450.038
46370.372
25
33450.049
46370.387
26
33449.271
46371.778
26
33449.268
46371.761
27
33448.504
46373.184
27
33448.525
46373.173
28
33447.738
46374.59
28
33447.719
46374.582
29
33446.971
46375.996
29
33446.965
46375.979
30
33446.204
46377.402
30
33446.227
46377.426
31
33445.437
46378.808
31
33445.415
46378.817
32
33444.671
46380.213
32
33444.665
46380.225
33
33443.904
46381.619
33
33443.928
46381.629
34
33443.137
46383.025
34
33443.151
46383.043
35
33442.371
46384.431
35
33442.358
46384.442
36
33441.604
46385.837
36
33441.627
46385.847
37
33440.837
46387.243
37
33440.846
46387.251
38
33440.07
46388.649
38
33440.051
46388.652

复核结论
