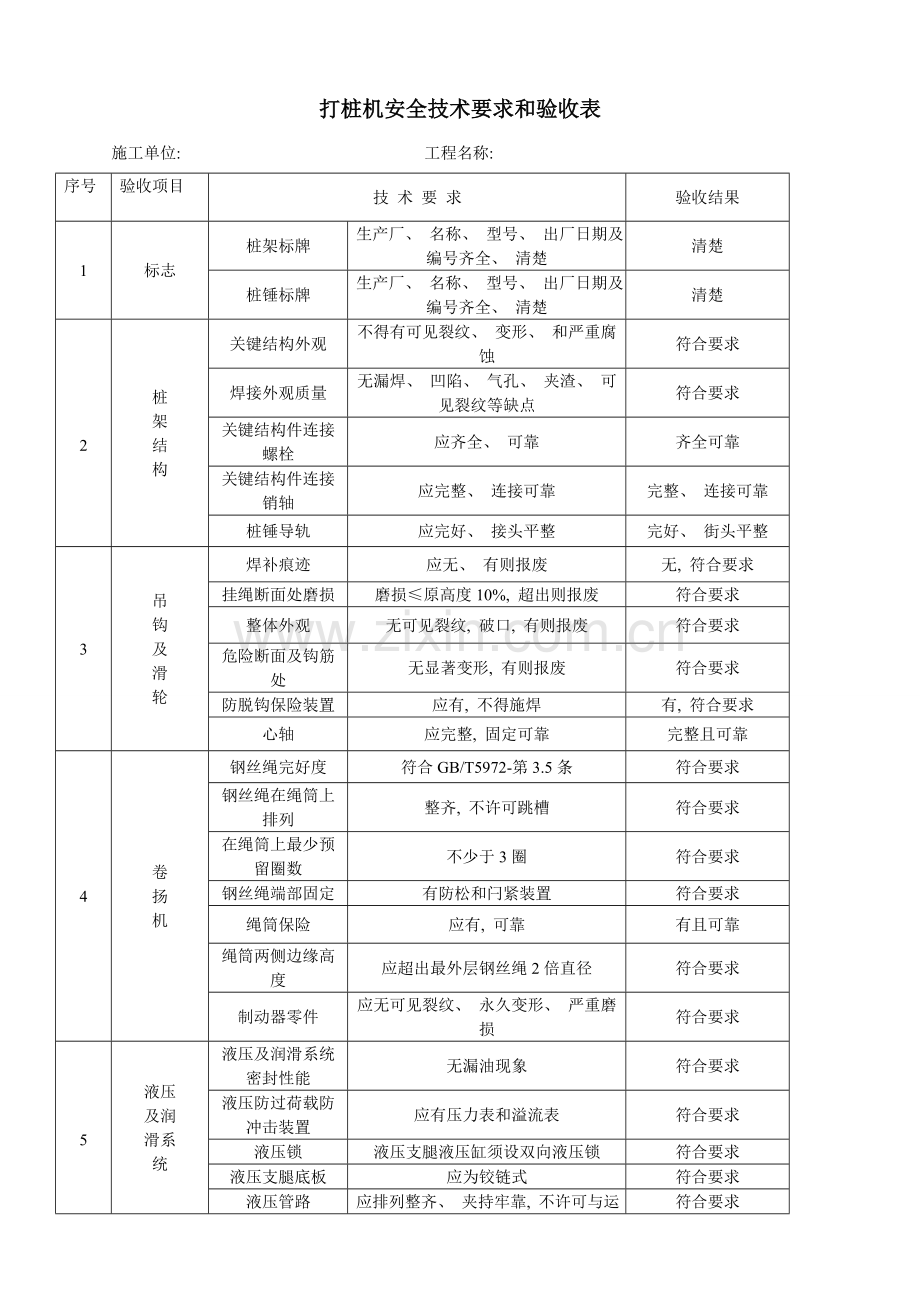

打桩机安全技术要求和验收表
施工单位: 工程名称:
序号
验收项目
技 术 要 求
验收结果
1
标志
桩架标牌
生产厂、 名称、 型号、 出厂日期及编号齐全、 清楚
清楚
桩锤标牌
生产厂、 名称、 型号、 出厂日期及编号齐全、 清楚
清楚

2

桩
架
结
构
关键结构外观
不得有可见裂纹、 变形、 和严重腐蚀
符合要求
焊接外观质量
无漏焊、 凹陷、 气孔、 夹渣、 可见裂纹等缺点
符合要求
关键结构件连接螺栓
应齐全、 可靠
齐全可靠
关键结构件连接销轴
应完整、 连接可靠
完整、 连接可靠
桩锤导轨
应完好、 接头平整
完好、 街头平整

3

吊
钩
及
滑
轮
焊补痕迹
应无、 有则报废
无, 符合要求
挂绳断面处磨损
磨损≤原高度10%, 超出则报废
符合要求
整体外观
无可见裂纹, 破口, 有则报废
符合要求
危险断面及钩筋处
无显著变形, 有则报废
符合要求
防脱钩保险装置
应有, 不得施焊
有, 符合要求
心轴
应完整, 固定可靠
完整且可靠

4

卷
扬
机
钢丝绳完好度
符合GB/T5972-第3.5条
符合要求
钢丝绳在绳筒上排列
整齐, 不许可跳槽
符合要求
在绳筒上最少预留圈数
不少于3圈
符合要求
钢丝绳端部固定
有防松和闩紧装置
符合要求
绳筒保险
应有, 可靠
有且可靠
绳筒两侧边缘高度
应超出最外层钢丝绳2倍直径
符合要求
制动器零件
应无可见裂纹、 永久变形、 严重磨损
符合要求

5

液压
及润
滑系
统
液压及润滑系统密封性能
无漏油现象
符合要求
液压防过荷载防冲击装置
应有压力表和溢流表
符合要求
液压锁
液压支腿液压缸须设双向液压锁
符合要求
液压支腿底板
应为铰链式
符合要求
液压管路
应排列整齐、 夹持牢靠, 不许可与运动部件发生干涉, 且液压管路在工作是不得产生相互摩擦
符合要求

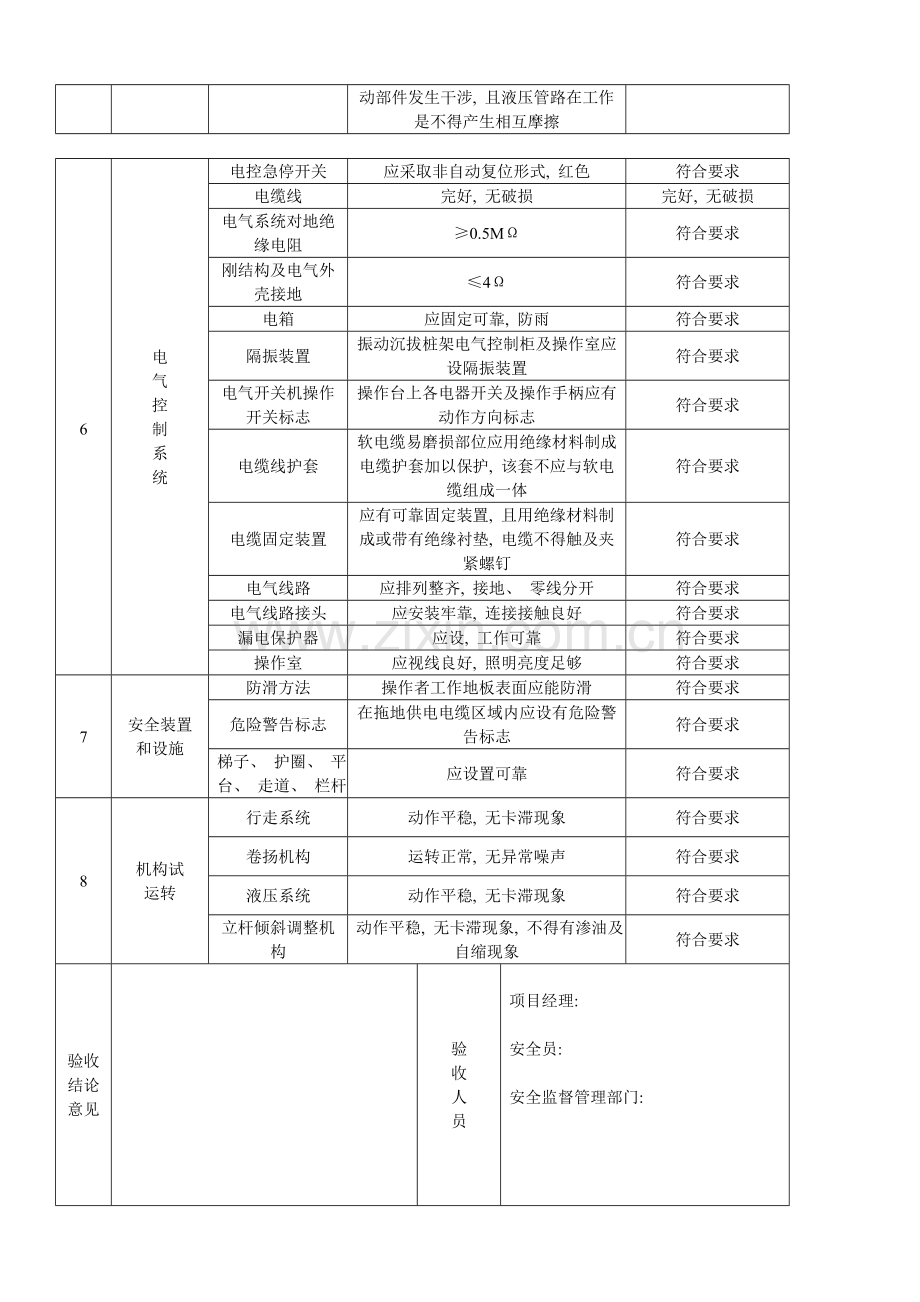

6

电
气
控
制
系
统
电控急停开关
应采取非自动复位形式, 红色
符合要求
电缆线
完好, 无破损
完好, 无破损
电气系统对地绝缘电阻
≥0.5MΩ
符合要求
刚结构及电气外壳接地
≤4Ω
符合要求
电箱
应固定可靠, 防雨
符合要求
隔振装置
振动沉拔桩架电气控制柜及操作室应设隔振装置
符合要求
电气开关机操作开关标志
操作台上各电器开关及操作手柄应有动作方向标志
符合要求
电缆线护套
软电缆易磨损部位应用绝缘材料制成电缆护套加以保护, 该套不应与软电缆组成一体
符合要求
电缆固定装置
应有可靠固定装置, 且用绝缘材料制成或带有绝缘衬垫, 电缆不得触及夹紧螺钉
符合要求
电气线路
应排列整齐, 接地、 零线分开
符合要求
电气线路接头
应安装牢靠, 连接接触良好
符合要求
漏电保护器
应设, 工作可靠
符合要求
操作室
应视线良好, 照明亮度足够
符合要求
7
安全装置和设施
防滑方法
操作者工作地板表面应能防滑
符合要求
危险警告标志
在拖地供电电缆区域内应设有危险警告标志
符合要求
梯子、 护圈、 平台、 走道、 栏杆
应设置可靠
符合要求
8
机构试
运转
行走系统
动作平稳, 无卡滞现象
符合要求
卷扬机构
运转正常, 无异常噪声
符合要求
液压系统
动作平稳, 无卡滞现象
符合要求
立杆倾斜调整机构
动作平稳, 无卡滞现象, 不得有渗油及自缩现象
符合要求
验收结论意见

验
收
人
员

项目经理:

安全员:

安全监督管理部门:

验收日期: 年 月 日
