高速球接线方案.doc

高速球报警输入接线示意图
485接口
报警输出
报警输入
电源24V
视频
黑色 报警输入公共端
黄色 第一路报警输入
报警输入 绿色 第二路报警输入
蓝色 第三路报警输入
白色 第四路报警输入

报警输出 棕色 报警输出公共端
红色 报警常开输出端

公共线接3、 4号口, 不分正负极
信号线接3、 4号口, 不分正负极
电源线接1、 2口分正负极
受光器
公共线
信号线+电阻

受 光 器
RECEIVER
接电源线和信号线
与高速球相连接
投 光 器
TRANSMITTER
只接电源线

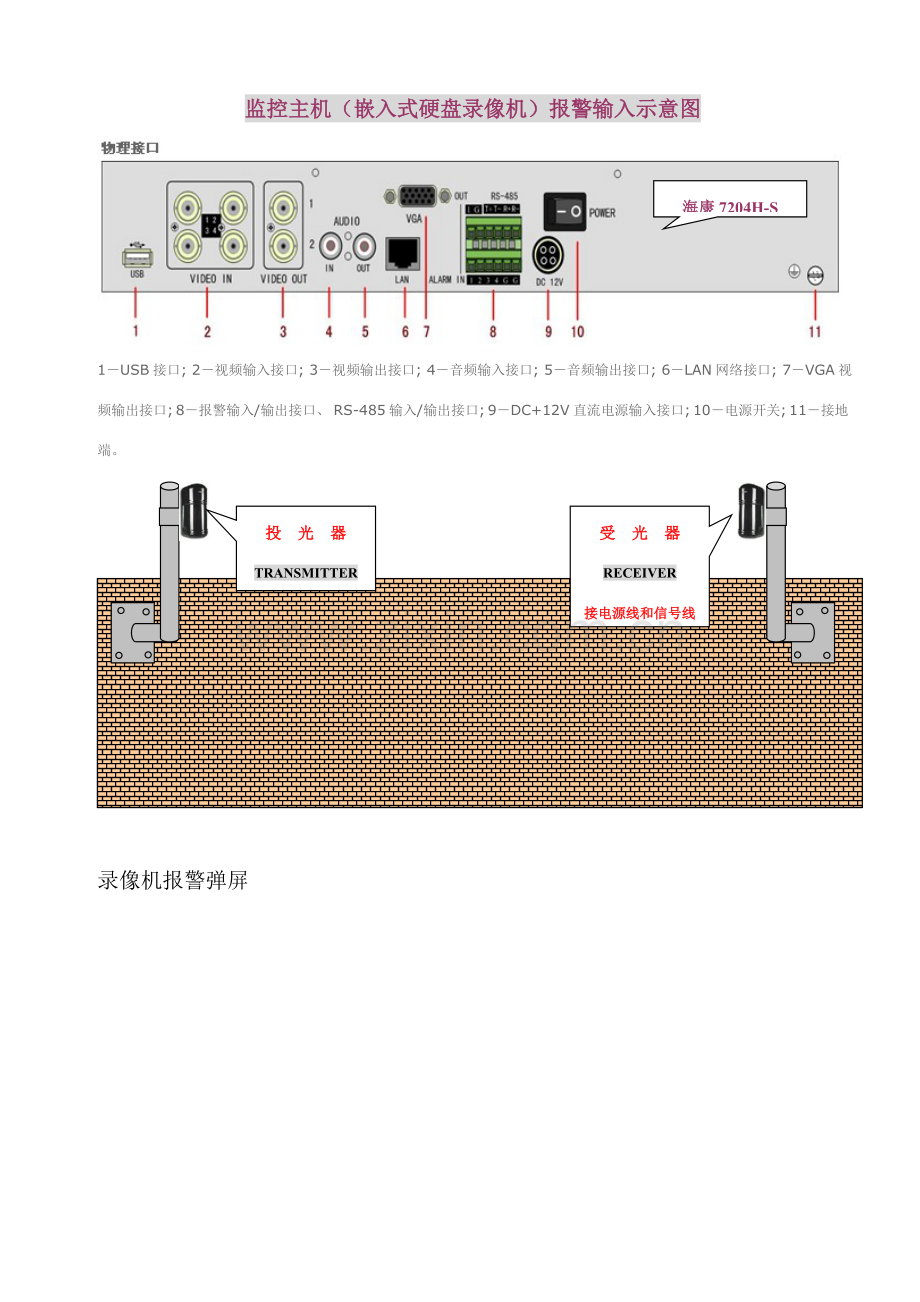

监控主机（嵌入式硬盘录像机）报警输入示意图
海康7204H-S

1－USB接口; 2－视频输入接口; 3－视频输出接口; 4－音频输入接口; 5－音频输出接口; 6－LAN网络接口; 7－VGA视频输出接口; 8－报警输入/输出接口、 RS-485输入/输出接口; 9－DC+12V直流电源输入接口; 10－电源开关; 11－接地端。
受 光 器
RECEIVER
接电源线和信号线
与监控主机相连接
投 光 器
TRANSMITTER
只接电源线

录像机报警弹屏

福克斯总线制报警系统接线示意图
总线制主机说明书编程错误: P24
比如22防区
输入程序地址: 【0052】--------》即防区号 + 30
输入数据位: 01: 【0】-------》应改为2非【0】
输入数据位: 02: 【1】-------》应改为2非【1】
请参看下编程注意第5项。

机器本身自带8个防区, 假如扩展, 可再扩展240个防区
扩展时需要加模块, 同时需在机器8个防区上分别加上
2.2千欧电阻。

受 光 器
RECEIVER
接电源线和信号线
与报警主机相连接
投 光 器
TRANSMITTER
只接电源线

注意: 模块接线方法请按说明书指示正确连接。
模块上有一组白色键是调整防区号用, 请看线上表明色纸条, 假如按键在上边表明是上边那个数字代表防区, 比如5号键在上, 8号键在上表示防区现在是8+1=9防区。
连线时注意:
请参考右图: 对射+47k欧电阻+模块
编程时注意:
1、 报警主机正常时键盘状态: 电源灯闪, 准备灯亮, 颜色绿色
2、 布防: 输入 1 2 3 4 布防键
3、 撤防: 撤防键 1 2 3 4 撤防键
4、 #代表前翻键, *代表后翻键, 长按*字键5S退出编程
5、 编程举例 以下括号里及X是指要输入当编程时
首先输入9876#0----》地址=（00XX）--à输入数字防区（X） (X) # *按5秒退出。
比如9防区就是
9876#0à 0039à0à9à#-à*5秒钟
比如12防区
9876#0à 0042à1à2à#-à*5秒钟
比如22防区
9876#0à 0052à2à2à#-à*5秒钟
