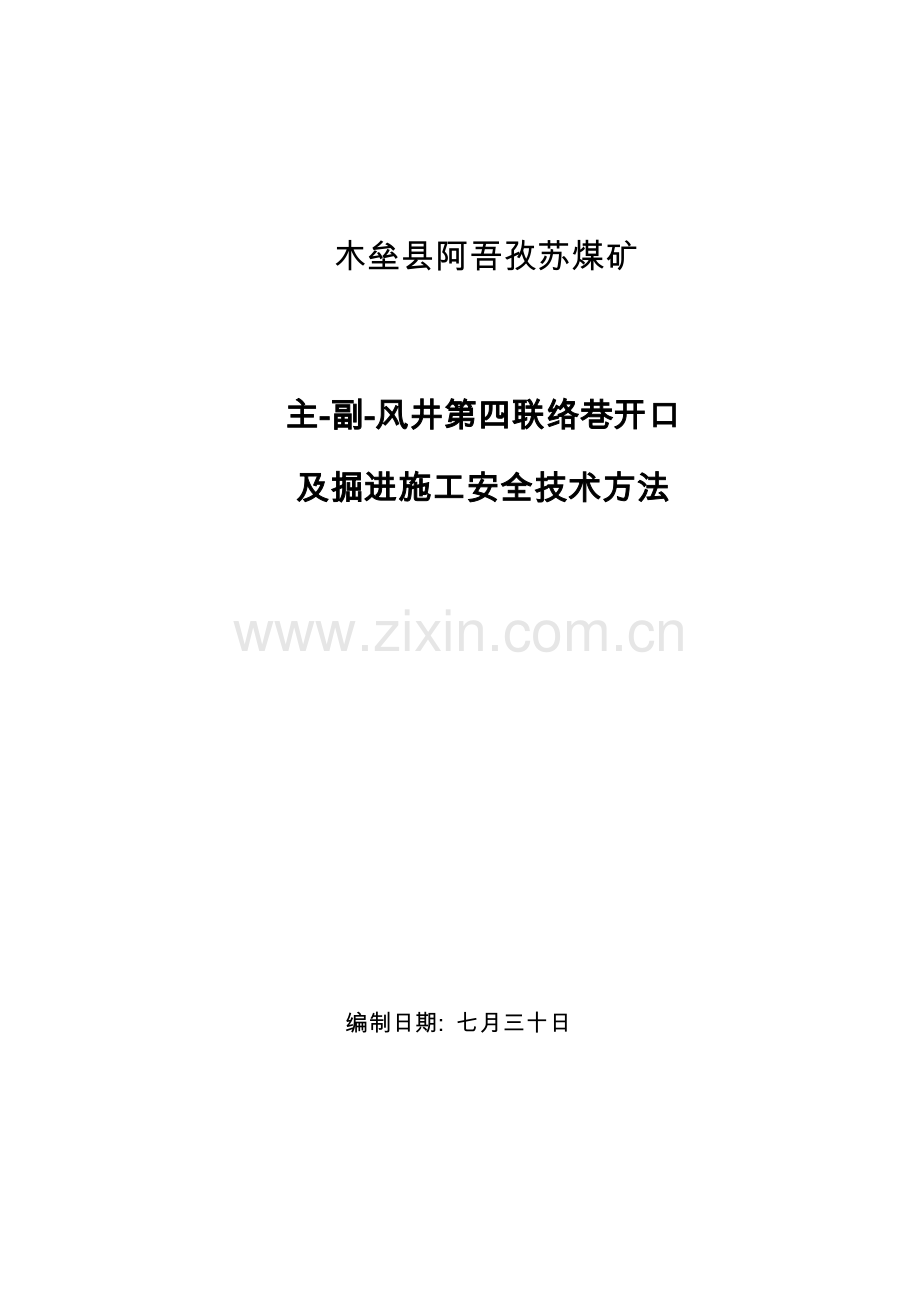

木垒县阿吾孜苏煤矿

主-副-风井第四联络巷开口
及掘进施工安全技术方法

编制日期: 七月三十日

主-副-风井第四联络巷开口及掘进施工安全技术方法

伴随建设施工, 设计在主斜井-副斜井556m开掘主斜井-副斜井行人联络巷。巷道自主斜井556m处躲避硐室开口向副斜井平巷开掘小断面联络巷, 贯通到副斜井556m部位。特制订此方法。
一、 巷道断面特征:
巷道长度24.6m, 方位NE314°（垂直主副井筒）, 坡度0°。设计断面为半圆拱形。巷道支护形式为锚喷支护, 掘进高度为2.6m, 净高2.5m, 掘进宽度为2.2m, 净宽为2m。巷道净断面4.57㎡, 掘进断面5.2㎡。
二、 施工方法及关键安全注意事项:
1、 开口位置在主斜井556m躲避硐室, 根据技术人员给定中线（垂直主副井筒）向主井方向水平施工直至贯通至主井556m部位。
2、 巷道采取锚喷支护, 使用1.8m长锚杆, 锚杆间排距为0.8×0.8m。挂金属网并喷浆0.1m支护。
3、 临时支护: 临时支护为迎头超前支护, 即每次掘进空顶距不得大于0.4m, 立刻在迎头方向按锚杆间排距要求安装锚杆, 并立刻安装好托板, 上紧螺母。
4、 特殊支护: 煤岩层交接部位增加使用锚杆背木板条金属网形式预防破碎加强控顶, 并合适加密锚杆间排距。
5、 施工采取人力车人工、 耙斗机装渣, 风井斜井箕斗提升。
6、 此工作面通风采取局扇压入式通风, 风筒出口距离掘进迎头小于6米。
7、 开口时采取多打眼, 少装药, 放小炮, 打空气柱切边眼方法开口, 先小炮掘进4ｍ后, 进行可靠支护后再正常施工。
8、 巷道开口处能够视顶板情况增加锚索做好加强支护。
9、 放炮地点必需在施工地点上部100m主井躲避硐内, 放炮前必需汇报调度室以及副井、 风井工作面当班人员, 并做好主井井筒、 风井第三联络巷、 副井工作面相关区域可靠放炮警戒工作。
10、 随时做好敲帮问顶工作, 工具、 材料做到上架管理。
11、 做好巷道贯通时副井侧安全工作, 实施先钻杆探通, 实施小断面掘通, 后刷扩断面至成巷方法达成设计要求贯通效果。
12、 做好煤和岩石地面分离堆放工作。

三、 施工平面及断面图

四、 爆破作业:
1、 爆破方法: 采取分次装药分次起爆方法。
2、 循环进度: 1.5m。
3、 工艺步骤: 安全检验—标定中腰线—钻眼—装药—起爆掏槽眼—起爆辅助眼、 周围眼—安全检验—顶帮支护—出渣—下一循环。
4、 炮眼部署: 详见炮眼部署三视图

5、 爆破说明: 炮眼部署及装药量
眼号
眼名
眼深
(米)
眼长
(米)
装药量
倾角
爆破
次序
联线方法
卷/眼
药卷计
千克计
水平
垂直
1-4
掏槽眼
1.5
1.7
4
16
3.2
85
83
Ⅰ
正向串联连续装药
5-11
底眼
1.5
1.5
3
21
4.2
90
90
Ⅱ
12-15
辅助眼
1.5
1.5
3
12
2.4
90
90
Ⅲ
16-28
周围眼
1.5
1.5
2
26
5.2
90
90
Ⅳ
累计

75
15

6、 预期爆破效果
名称
单位
数量
名称
单位
数量
炮眼利用率
％
92
每米巷道炸药消耗量
千克/米
10
每循环进尺
米
1.5
每循环炮眼总长度
米
42.8
每循环爆破实体量
米3
7.8
每米3煤(岩)雷管用量
个/米3
3.59
炸药消耗量
千克/米3
1.92
每米巷道雷管消耗
个/米
18.7
五、 通常安全技术方法
1. 开口打眼爆破时, 必需坚持“多打眼, 少装药, 分次起爆”标准, 预防煤岩层松软, 造成巷道垮冒。
2. 严禁全断面一次打眼爆破, 造成巷道开口过大, 不符合该巷道相关设计要求。
3. 准备爆破时, 必需设置好警戒, 预防意外事故发生。
4. 随时做好工作面敲帮问顶工作, 确保作业人员安全。
5. 严格坚持“一炮三检”、 “三人连锁放炮制”、 采取湿式打眼。
6. 爆破前、 后应洒水, 并实施湿式装渣作业方法。
7. 工作面必需加强通风, 加强气体检测, 若有异常情况, 立刻停止作业, 待处理完成, 方可继续作业。
8. 工作面要保持调度电话通畅, 绞车提升信号完好, 绞车工必需严格按章操作, 预防提升运输事故发生。
9. 正确使用“风电闭锁”和“瓦斯电闭锁”, 根据规范使用瓦斯探头。
10. 珍惜使用风筒、 风管和水管等施工工具。
六、 爆破安全技术方法:
1、 每次进入工作面打眼、 支护前, 必需由班长和安全员员对工作面进行敲帮问顶, 并配置齐全完好找顶工具等; 经确定安全后方可进行打眼、 支护工作。
2、 井下爆破工作必需由专职爆破工担任, 并持证上岗。
3、 雷管、 炸药必需分装分运, 并分别入箱上锁。雷管必需由爆破工亲自运输, 炸药由爆破工或在爆破工监护下由熟悉《规程》要求工作人员运输, 爆破时雷管箱和炸药箱放到爆破警戒距离以外安全地点。
4、 严格实施“一炮三检”制度。“一炮三检”即装药前、 放炮前、 放炮后, 严格检验瓦斯, 瓦斯超出1%时严禁爆破。
5、 严格实施“三人联锁爆破”制度, 即爆破前班组长先清点人数, 部署警戒后下达爆破命令, 并在爆破单上签字, 群监员接到爆破命令后, 必需检验爆破地点20米范围内瓦斯、 粉尘浓度, 及警戒部署情况, 确定无误后方准向爆破工下达起爆命令, 并在爆破单上签字; 起爆前必需发出起爆警告, 最少等10秒钟后起爆。
6、 炮眼深度和炮眼封泥长度, 必需严格实施煤矿安全规程第三百二十九条。
7、 爆破前设置好警戒, 警戒距离和爆破距离大于100米。
8、 工作面爆破前后20米范围内必需洒水降尘。
9、 炮眼封填必需使用水炮泥, 并使用粘土炮泥按要求充填满捣实, 严禁使用其它可燃性物品替换。
10、 联线工作由爆破工操作, 爆破工必需最终一个离开工作面, 起爆器由爆破工随身携带保管, 不得交给她人。
11、 爆破后必需将爆破母线扭结短路, 并立刻回收, 严禁挂设永久爆破母线, 爆破母线严禁出现明接头。
12、 爆破15分钟后, 待炮烟散尽并经确定瓦斯和二氧化碳浓度无超限时, 方可进入工作面; 在进入作业地点前, 必需首先由班长和群检员对工作面进行敲帮问顶工作。
13、 装配起爆药卷时, 必需将雷管脚线短路, 并严格按操作规程作业, 装药时雷管脚线必需短路、 吊空, 严禁将脚线与电器设备、 导电体相接触。
14、 放电后假如炮未响, 必需过15分钟后方可进入工作面检验线路, 检验前先将爆破母线短路, 放炮器由爆破工随身携带, 检验时必需由爆破工和安全员两人一同进入工作面, 不得一人进入工作面检验。
15、 现场出现拒爆必需按《煤矿安全规程》要求进行处理, 由原打眼工在距原炮眼0.3米位置平行于原炮眼处打眼, 重新装药爆破; 因为联线不良可重新联线爆破, 严禁用十字镐刨或手拉雷管脚线, 严禁将残眼继续加深, 严禁压风吹炮眼, 严禁干与处理拒爆无关事, 残药残雷管捡回立刻交到炸药库。
16、 瓦斯探头必需按要求悬挂好（爆破前将瓦斯传感器移至安全地点且保护好; 爆破完后立刻按要求悬挂好）。
17、 必需做好瓦斯等有害气体检验工作, 瓦检员必需全程跟班作业, 做到入井和班组同下同上。
18、 按要求正确使用钢带, 两帮下部不打锚网支护高度不能超出70公分, 不然视为支护不合格。
19按要求做好综合防尘工作。
20、 在施工操作过程中, 切实做好自保、 互保、 联保安全意识; 严禁“三违”。
21、 使用耙斗机时, 不能损坏周围激光指向仪, 确实相互干扰时, 要立刻拆除激光指向仪（不能人为损坏激光指向仪）。

七、 避灾路线
联络巷工作面---主斜井井筒---地面
