中电长城大厦智能照明系统方案.docx

上传人:精**** 文档编号:9471905 上传时间:2025-03-27 格式:DOCX 页数:21 大小:2.84MB 下载积分:10 金币
下载 相关 举报

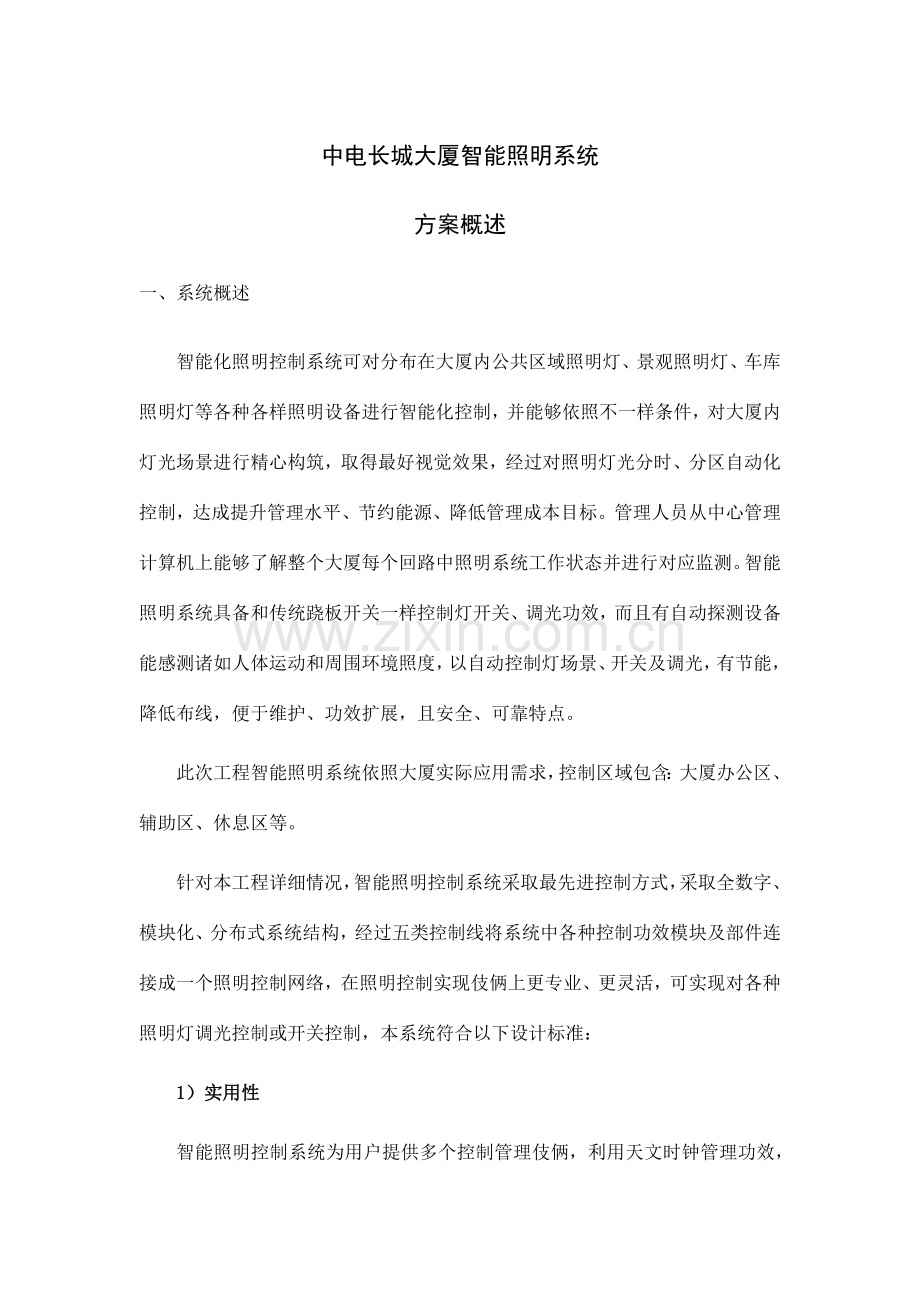

中电长城大厦智能照明系统方案.docx_第1页
第1页 / 共21页

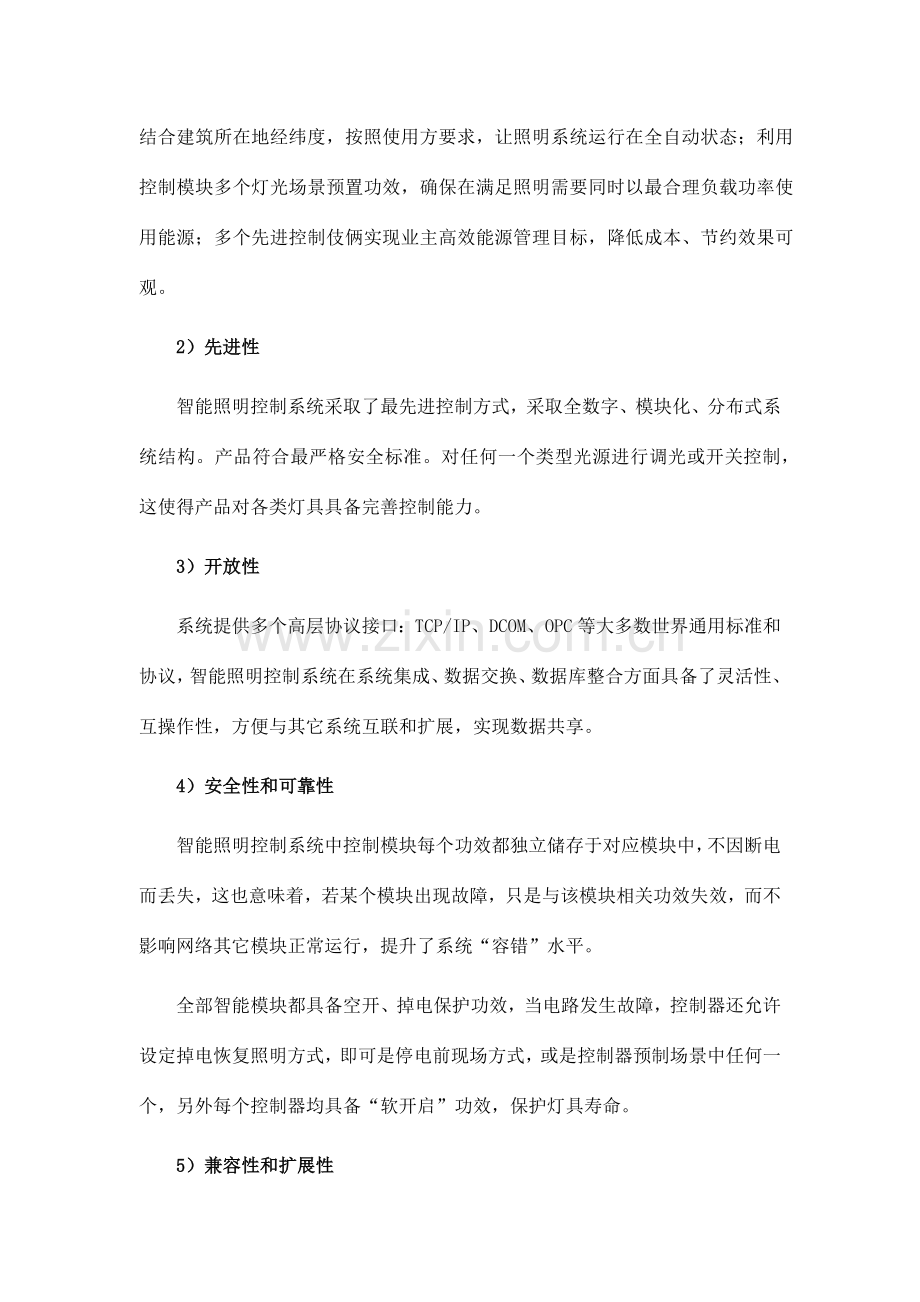

中电长城大厦智能照明系统方案.docx_第2页
第2页 / 共21页


点击查看更多>>
资源描述
中电长城大厦智能照明系统 方案概述 一、系统概述 智能化照明控制系统可对分布在大厦内公共区域照明灯、景观照明灯、车库照明灯等各种各样照明设备进行智能化控制,并能够依照不一样条件,对大厦内灯光场景进行精心构筑,取得最好视觉效果,经过对照明灯光分时、分区自动化控制,达成提升管理水平、节约能源、降低管理成本目标。管理人员从中心管理计算机上能够了解整个大厦每个回路中照明系统工作状态并进行对应监测。智能照明系统具备和传统跷板开关一样控制灯开关、调光功效,而且有自动探测设备能感测诸如人体运动和周围环境照度,以自动控制灯场景、开关及调光,有节能,降低布线,便于维护、功效扩展,且安全、可靠特点。 此次工程智能照明系统依照大厦实际应用需求,控制区域包含:大厦办公区、辅助区、休息区等。 针对本工程详细情况,智能照明控制系统采取最先进控制方式,采取全数字、模块化、分布式系统结构,经过五类控制线将系统中各种控制功效模块及部件连接成一个照明控制网络,在照明控制实现伎俩上更专业、更灵活,可实现对各种照明灯调光控制或开关控制,本系统符合以下设计标准: 1)实用性 智能照明控制系统为用户提供多个控制管理伎俩,利用天文时钟管理功效,结合建筑所在地经纬度,按照使用方要求,让照明系统运行在全自动状态;利用控制模块多个灯光场景预置功效,确保在满足照明需要同时以最合理负载功率使用能源;多个先进控制伎俩实现业主高效能源管理目标,降低成本、节约效果可观。 2)先进性 智能照明控制系统采取了最先进控制方式,采取全数字、模块化、分布式系统结构。产品符合最严格安全标准。对任何一个类型光源进行调光或开关控制,这使得产品对各类灯具具备完善控制能力。 3)开放性 系统提供多个高层协议接口:TCP/IP、DCOM、OPC等大多数世界通用标准和协议,智能照明控制系统在系统集成、数据交换、数据库整合方面具备了灵活性、互操作性,方便与其它系统互联和扩展,实现数据共享。 4)安全性和可靠性 智能照明控制系统中控制模块每个功效都独立储存于对应模块中,不因断电而丢失,这也意味着,若某个模块出现故障,只是与该模块相关功效失效,而不影响网络其它模块正常运行,提升了系统“容错”水平。 全部智能模块都具备空开、掉电保护功效,当电路发生故障,控制器还允许设定掉电恢复照明方式,即可是停电前现场方式,或是控制器预制场景中任何一个,另外每个控制器均具备“软开启”功效,保护灯具寿命。 5)兼容性和扩展性 智能照明控制系统采取全数字、模块化、分布式系统结构,可在任何时候进行扩展,无须更改原有线路,只需将增加模块用数据线接入原有网络系统便可。同时系统提供多个高层开放协议接口,方便与其它系统集成。 6)系统技术架构 全分布式智能照明控制系统,通常能够由三部分组成: 1)模块部分(包含调光模块、开关模块等) 2)现场控制部分(包含控制面板、液晶显示触摸屏、智能传感器、编程插口、时钟管理器等) 3)中央监控部分(包含管理软件,手持式编程器和PC监控机) 将上述各种具备独立功效模块用一根五类四对数据通讯线手牵手联接起来。 控制模块接收总线上信号,控制对应回路输出,实现对负载控制。由继电器、调光器、模拟输出单元等组成。继电器实现不需调光灯或电器开关控制;调光器用于实现对普通灯具(白炽灯、卤钨灯、石英灯等)调光控制;经过模拟输出单元实现对配有可调光电子整流器LED灯、普通荧光灯、节能筒灯调光。 智能照明系统可依照工程需要,提供多个输出单元。每个区域均能设置多个场景,每个调光回路均可设定其独立最大、最小光亮度。经过软件修改回路地址,实现改变通道或重新划分控制区域。在电源中止情况下,灯光控制系统将保持记忆,一旦电源恢复,全部控制状态均可回到电源中止前情况,并可经过设置,使输出分段延时接通,杜绝因同时接通造成大电流冲击。整个系统经过一条UTP5双绞线总线联接,而组成通信网络,此系统总线为自由拓扑布线形式。系统经过RS232与PC联接,进行实时监控,可设控制级别。可依照所设置间隔时间,进行系统巡查,当发觉故障,系统自动报警,可在与系统联接PC及控制面板上显示,经过软件能切断任意一个控制面板。 二、系统功效 智能照明系统经过对大厦照明系统集中控制、科学管理,可大量节约能源,降低了长明灯,增加了灯具使用寿命,详细控制功效以下: 1、利用场景概念设计控制模式,防止误操作,工作人员只需轻按单个按键即可将全部灯光回路按序调整至需要亮度。所谓场景指是相关区域灯光回路明暗(调光)或开关组合 2)公共走廊、开放办公区、会议室、经理室采取智能开关为主控制方式。 3)各区域设计就地控制面板,同时可在远程监控整体灯光运行状态。 4)单个按键可实现个别控制、群组控制、可存贮超出90种以上场景控制模式,具备遥控功效及状态显示,任意按键均应能对区内多于300个以上回路进行编程控制,并可对除开关模式与场景预置外特殊功效需求进行编程设置。 5)公共走廊设计时钟统一控制,在不一样时段开启不一样灯具,以满足工作需求,同时大大节约能源,防止无须要浪费。 6)提供全部自动控制,用事件编程在特定时间内作自动运行,经典应用在早晨、中午、下午、黄昏、清扫等场景自动控制灯光亮度。手动按键能优先控制预编程序事件,直到下一时间事件发生为止。 8)模块具关于闭重开延时、回路开启延时功效,具备在工作过程中既能抗外界干扰,又能确保不对其余设备产生干扰能力。 9)区域控制功效: 开放办公区灯光及经理室控制 开放办公区及经理室采取智能开关控制,工作人员在上班期间可依照工作需求及外界光线强弱开启或关闭所工作区域灯光,在下班后由系统时钟对灯光进行统一控制关闭,以免忘记关灯造成能源浪费。 风机盘管控制(可选) 依照上班及下班时间设定风机盘管送电及断电时间,以免造成空调系统资源浪费。 会议室灯光控制 会议室灯光控制 会议室采取智能开关控制方式,可依照使用需要变换不一样场景模式,也可在远程监控到会议室灯光运行状态。 公共区域灯光控制 办公区域、走道、公共区域部分,系统经过配置时钟使这些区域照明系统运行在全自动状态。按预先设置切换若干个基本工作状态,通常为“白天”,“晚上”,“休息”,依照预设定时间自动地在各种工作状态之间转换。 对于办公区域、走道、公共区域等区域,系统还可充分利用四面窗户或门自然光,实现日照自动赔偿。靠近窗户或门位置,照明将自动关闭若干个回路自动调暗;离窗户或门较远位置,系统将自动开启若干个回路调亮灯光。使各区域保持均衡照度,节电可达成20-30%以上。详细控制功效以下: 公共区域灯光控制 n 时间控制能够依照时间改变,自动调整灯光开关。如上班时间走廊照明打开,下班以后走廊照明自动关闭。 n 下班时间能够经过增加红外感应探测器,红外感应功效在能够自动感应行人移动,实现人来灯亮、人走灯灭,有效节约能源,表现人性化、智能化优势。 n 现场手动控制允许工作人员经过现场智能控制面板控制灯开关。在现场智能控制面板上设置场景键,能够设置如:全开、普通节能、最大节能等场景。 三、系统组成和配置 智能照明系统为模块化分布控制系统,全部照明控制模块、控制面板可按不一样使用场所,实现分散安装。整个系统每个模块均内置微处理器及电可擦写存放器,全部配置和预置信息存放在各个模块存放器中,不会因断电而丢失信息,系统中任一模块故障也不会损害整个系统及其它模块、单元正常工作。 依照实际照明要求,结合大厦照明配电箱各回路情况,在现场配置对应控制模块和继电器对所需控制回路进行控制。详细配置清单以下: 序号 序号 设备描述 数量 单位 1 DR620-LC 6路,20A自锁负载反馈型开关模块 6 台 2 DR920-LC 9路,20A自锁负载反馈型开关模块 10 台 3 DR1220-LC 12路,20A自锁负载反馈型开关模块 9 台 4 DR410D 4路,10A自锁负载反馈型开关模块 64 台 5 DS700 动静探测器 144 个   DR485S-D 探头网桥 39 台 6 DCP770 7键可编程控制面板 87 块 7 DR485 多功效网桥 43 台 8 DT600 时钟管理器 1 台 9 DN232-USB 电脑连接器(USB接口) 1 台 10 DCS800 汉字监控软件 1 套 四、系统扩容方案 1)硬件系统容量扩展 邦奇智能照明控制系统采取具备自检功效全数字、模块化、分布式网络系统结构,网络规模可灵活地随照明系统大小而改变,每个子网都能够经过一台网桥(Bridges)与主干网相连,每个子网最多可联接128个模块,主干网经过网桥可联接128个子网。可在任何时候进行扩展,无须更改原有线路,只需将增加模块用数据线接入原有网络系统便可。同时系统提供多个高层开放协议接口,方便与其它系统集成。 2)软件系统容量扩展 邦奇智能照明控制系统提供多个开放协议接口:TCP/IP,DCOM、OPC。 邦奇智能照明控制系统以最简单菊花链式连接将DyNet网络经过RS232或485通讯口接入BAS或其它集成管理平台。所以邦奇系统在系统集成、数据交换、数据库整合方面具备了灵活性、互操作性,以及同企业内部信息网络可连接性等特点,能够防止系统互联或扩展障碍。 3)可靠性及容错确保方案 1)邦奇智能照明控制系统中控制模块每个功效都独立储存于对应模块中,不因断电而丢失,这也意味着,若某个模块出现故障,只是与该模块相关功效失效,而不影响网络其它模块正常运行,提升了系统“容错”水平。 2)邦奇智能照明控制系统具备网络监听功效,可对网络进行可靠监视。一组专门软件包(监听信号),以一定时间间隔送到各个负载控制器。假如在既定时间内,某个负载控制器没有收到信号,它将会自动切换到“紧急预设置状态”或者是其存放预置场景中任何一个,并向监视中心汇报,这一技术有效地处理了分布式系统自检问题,并将确保系统线缆中止和网络故障时照明依然存在。 3)邦奇智能照明控制系统具备掉电保护功效,该功效确保当停电后再恢复通电时,照明灯具仍保持为原先控制器所设定状态。邦奇控制器允许你设定当再来电时应以什么方式照明。能够是停电前方式,或是控制器预置场景中任何一个。所以每个模块都能够选择作应急模块,当正常照明失电后,应急用电送上,对应应急模块所对应回路全部调至全亮。 4)邦奇智能照明控制系统软开启功效,系统应用“软开启”技术,慢慢增加灯上电压以降低起动电流。这将在很大程度上延长那些经常开关灯泡使用寿命。 5)全部邦奇产品经过CE和C-Tick论证。这就确保了产品符合最严格安全标准、EMC辐射和抗干扰标准。全部邦奇产品都独立经过了CE和C-Tick授权试验室测试。 6)邦奇智能照明中控软件,能够设定和调整系统,也可作为系统管理软件。它可设置为用户必须登入系统且只能使用程序某一个部分。比如,没有技术方面知识用户只能察看系统状态、开关灯。而技术人员能够登录系统,对系统进行调整设置。为了加强安全性,登录后在一段时间内没有动作,系统将自动断开,确保了安全性。 五、系统应用软件功效 邦奇照明控制系统监控软件是邦奇电子工程技术有限企业提供给国内用户使用一个可监控分布式照明控制系统应用软件。软件是以Microsoft WinXP为平台一个实时监控软件,它能与智能照明控制系统进行通信,实现实时监控。监控系统软件具备中、英文文字和数据输入和显示性能,监控软件中各页面设计使操作者感觉舒适、清楚、直观方便,页面具备一定色彩,便于操作者区分不一样类型数据。 软件特点 n 图形界面 n 实时灯具状态 n 能源消耗监视 n 控制组图形化重新设置 n 自动时序事件列表简述 n 宏指令或程序产生简述 n 用户日常或按计划维护汇报 n 用户能利用通常软件工具经过后台数据库产生用户汇报 n 灯具工作时间监控 n 系统自我检测和诊疗信息 n 全局控制和手动控制 监控功效 n 用表格方式或灯光控制系统回路平面图方式显示查询和操作。 n 可对照明控制系统各楼层、各照明区现行场景进行查询。 n 可对照明控制系统各楼层、各照明区现行场景进行控制。 n 查询和控制各个控制区域灯光场景 n 可对照明控制系统各楼层、各照明区灯路、亮度、模块和面板在网上工作情况进行检测。 n 可经过调用AutoCAD制作照明平面图监控各楼层、各照明区回路内模块、面板工作。 n 系统操作分为操作员级和管理员级,能分开设置密码并可修改,实现分级管理。 n 可导入以下各项图表数据: 以Excel方式表示照明工程回路参数表。 以AutoCAD方式表示照明工程照明平面图和各层照明系统图。 各照明楼层各个区场景数/名清单。 各照明楼层区数/名清单。 各照明楼层(或各配电间)配置照明控制设备清单。 各照明控制区Fade Time/Join Level数据表。 n 可实时统计监控期间系统发生过操作(场景切换、系统运行检测等)。 n 可实现对系统内一些数据表格进行打印功效。 软件界面 智能照明控制系统用户界面分类 智能照明系统场景管理界面 智能照明系统回路亮度管理 智能照明系统时间管理 智能照明系统图 回路信息管理 智能照明系统查询界面 系统接口设计 邦奇智能照明控制系统提供多个开放协议接口:TCP/IP,DCOM、OPC等大多数世界通用标准和协议。与智能化集成控制系统集成,从而实现与其它智能化子系统数据共享,联动控制等功效。 六、主要设备技术指标 智能开关模块 除了调光模块以外,还有一个用继电器开关输出控制模块。这种模块主要用于实现对照明智能开关管理,适适用于全部对照明智能化开关管理场所,输出回路功率为20安,输出回路数有3、6、9、12路等不一样组合供用户选取。智能开关模块有以下一些性能: Ø 邦奇开关模块具备按序开启功效可防止灯具集中开启时浪涌电流。同时具备金卤灯延时开启功效即当金卤灯回路关闭后,指令它打开时,可依照需要可设置再开启延时时间,在再开启延时时间内,回路输出为关闭状态,一直到延时时间后,回路才打开,这么保护了光源,可用软件设置再开启延时时间。 Ø 开关回路控制模块工作电压范围:192-264V;频率范围:47-63Hz,电气操作次数106,确保系统可靠运行,大大高于其它品牌继电器质量。开关模块还能够在模块上进行自动/手动控制。 Ø 全部开关模块继电器均采取高质量高可靠性标准,大大提升了系统可靠性。全部智能开关控制器自带掉电保护,模块自带编程插口,便于在系统总线中任意点接入系统进行维护。 Ø 继电器模块为35mm标准轨道安装,继电器模块尺寸与微型断路器尺寸相同,便于配电箱统一安装。 详细规格以下: 1)、3回路20A/路数字式可编程开关控制器(内置旁路开关) 可按要求分别从开关两端输出接线端子连接电源和灯路,使用与控制各类型灯路开关,控制器可域面板、时钟、传感器等控制器经过RS-485总线进行联动控制,适适用于各类照明场所。 型号:DR320-LC 2)、6回路20A/路数字式可编程开关控制器(内置旁路开关) 可按要求分别从开关两端输出接线端子连接电源和灯路,使用与控制各类型灯路开关,控制器可域面板、时钟、传感器等控制器经过RS-485总线进行联动控制,适适用于各类照明场所。 型号:DR620-LC 3)、9回路20A/路数字式可编程开关控制器(内置旁路开关) 可按要求分别从开关两端输出接线端子连接电源和灯路,使用与控制各类型灯路开关,控制器可域面板、时钟、传感器等控制器经过RS-485总线进行联动控制,适适用于各类照明场所。 型号:DR920-LC 4)、12回路20A/路数字式可编程开关控制器(内置旁路开关) 可按要求分别从开关两端输出接线端子连接电源和灯路,使用与控制各类型灯路开关,控制器可域面板、时钟、传感器等控制器经过RS-485总线进行联动控制,适适用于各类照明场所 型号:DR1220-LC 场景切换控制面板 型号:DCP770 各个功效区域现场设计DCP系列多键可编程控制面板。控制面板上面可刻制中英文提醒字,及彩色LED指示灯,面板盖有不锈钢、喷涂面、金属等多个材质可供选择(任何颜色能够按照业主提供色板进行喷涂定制),面板自带编程插口。面板能将按键操作转换成最简练命令发送到网上,作为连接在网上接收方(比如调光模块等等),无需作复杂处理便能识别,不但如此,这种面板还能对作为发送命令讯号进行整形,大大降低了操作命令误码率,提升了大型网络可靠性。 经过编程,管理人员可打开或锁定按键,防止误操作,能够借助软功效实现用户可编程,或具备时序控制功效。 使用者能够经过选择面板上不一样按键来切换不一样场景,邦奇系统除了通常场景调用面板外,还提供各种功效组合面板供用户选取,以适应不一样场所控制要求,如可编程场景切换、区域链接(区域分割或归并)和经过编程实现时序控制面板等。另外,控制面板还能对发送命令讯号进行整形,大大降低了操作命令误码率,可靠性极强。 液晶时钟管理器 型号:DTP600 液晶时钟管理器DTP600用于提供一周内各种复杂照明控制事件和任务动作定时。它可经过按键设置,改变各种控制参数,一台时钟可管理255个区域(每个区域255个回路,96个场景)总共可控制250个事件64个任务。设置DTC602时钟管理器,能够对全部相关受控灯光系统进行统一管理,整个系统灯光按照时间自动运行。系统可实现以天、周、月、年为周期定时设定功效,具备日升日落自动计算功效。 具备强大宏命令和条件逻辑功效天文时钟,时钟能与DyNet网上全部设备相互接口,实现自动化任务和事件控制。它可用于能源管理控制器或仅用于为日/周预置时间选择场景。 可为大厦提供全部自动控制,用事件编程在特定时间内作自动运行,经典应用在早晨、中午、下午、黄昏、清扫等场景自动控制灯光亮度。手动按键能优先控制预编程序事件,直到下一时间事件发生为止。 在能源管理应用中,时钟能设置其它设备操作模式。还可经过PC机或经过LCD显示器前面板和按键可进行远程操作,经过PIN密码能够预防非常法用户操作。 多功效网桥 型号:DR485 多功效网桥DR485是智能照明网络中一个灵活网络通信连接器,是通信网络桥梁,能够实现大项目中子干网和主干网拓补结构。将设备提供高速运行信息经过光耦送到许多低速子干网中去,它还能够隔离各子干网电气故障。 邦奇分布式照明控制系统网络规模可灵活地随照明系统大小而改变,每个子网都能够经过一台网桥与主干网相连,每个子网最多可联接64个模块,主干网最少可联接64个以上子网。信息在子网传输速率为9600波特,主干网传输速率则可依照网络大小调整,最大可达11波特,因为网络能经过对网桥编程和设置,有效地控制各子网和主干网之间信息流通、信号整形、信号增强和调整传输速率,大大提升了大型照明控制网络工作可靠性。 东京探测器 型号:DS700 DS700 为用户提供了灵敏动静探测功效,能够被广泛应用于家庭、 影剧院、办公楼等场所。使用 DS700 系统能够自动探测所在区域 使用情况,在有些人时候打开灯,而在没人使用时,自动调暗或关闭灯 具。DS700 直接使用网络提供电源,用户需要做仅仅是把它安装在适合位置,并接入系统。 360°动静探测功效 带有拆卸报警开关 最大探测区域:7.42m x 5.66m 最大安装高度:5m (5m 内全高度优化) 内置可编程逻辑控制器 工作状态指示灯 可调整灵敏度
