附件
1:

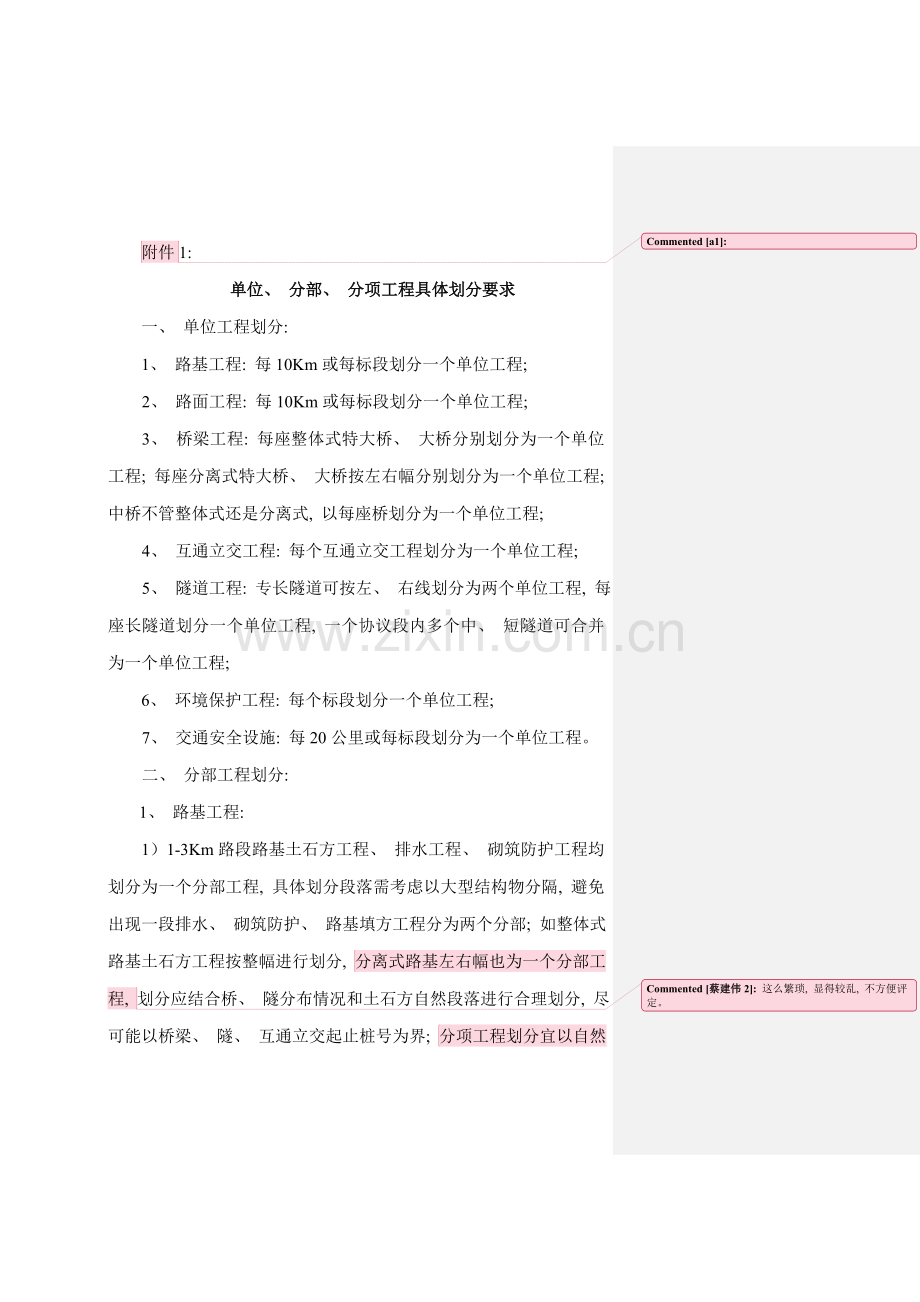

单位、 分部、 分项工程具体划分要求
一、 单位工程划分:
1、 路基工程: 每10Km或每标段划分一个单位工程;
2、 路面工程: 每10Km或每标段划分一个单位工程;
3、 桥梁工程: 每座整体式特大桥、 大桥分别划分为一个单位工程; 每座分离式特大桥、 大桥按左右幅分别划分为一个单位工程; 中桥不管整体式还是分离式, 以每座桥划分为一个单位工程;
4、 互通立交工程: 每个互通立交工程划分为一个单位工程;
5、 隧道工程: 专长隧道可按左、 右线划分为两个单位工程, 每座长隧道划分一个单位工程, 一个协议段内多个中、 短隧道可合并为一个单位工程;
6、 环境保护工程: 每个标段划分一个单位工程;
7、 交通安全设施: 每20公里或每标段划分为一个单位工程。
二、 分部工程划分:
1、 路基工程:
1）1-3Km路段路基土石方工程、 排水工程、 砌筑防护工程均划分为一个分部工程, 具体划分段落需考虑以大型结构物分隔, 避免出现一段排水、 砌筑防护、 路基填方工程分为两个分部; 如整体式路基土石方工程按整幅进行划分, 分离式路基左右幅也为一个分部工程, 这么繁琐, 显得较乱, 不方便评定。
划分应结合桥、 隧分布情况和土石方自然段落进行合理划分, 尽可能以桥梁、 隧、 互通立交起止桩号为界; 分项工程划分宜以自然段根据自然段划分, 则太多, 还是已分部桩号划分就行, 只是根据类型划分分项即可。该段中分项事宜应放在后面分项划分要求里。

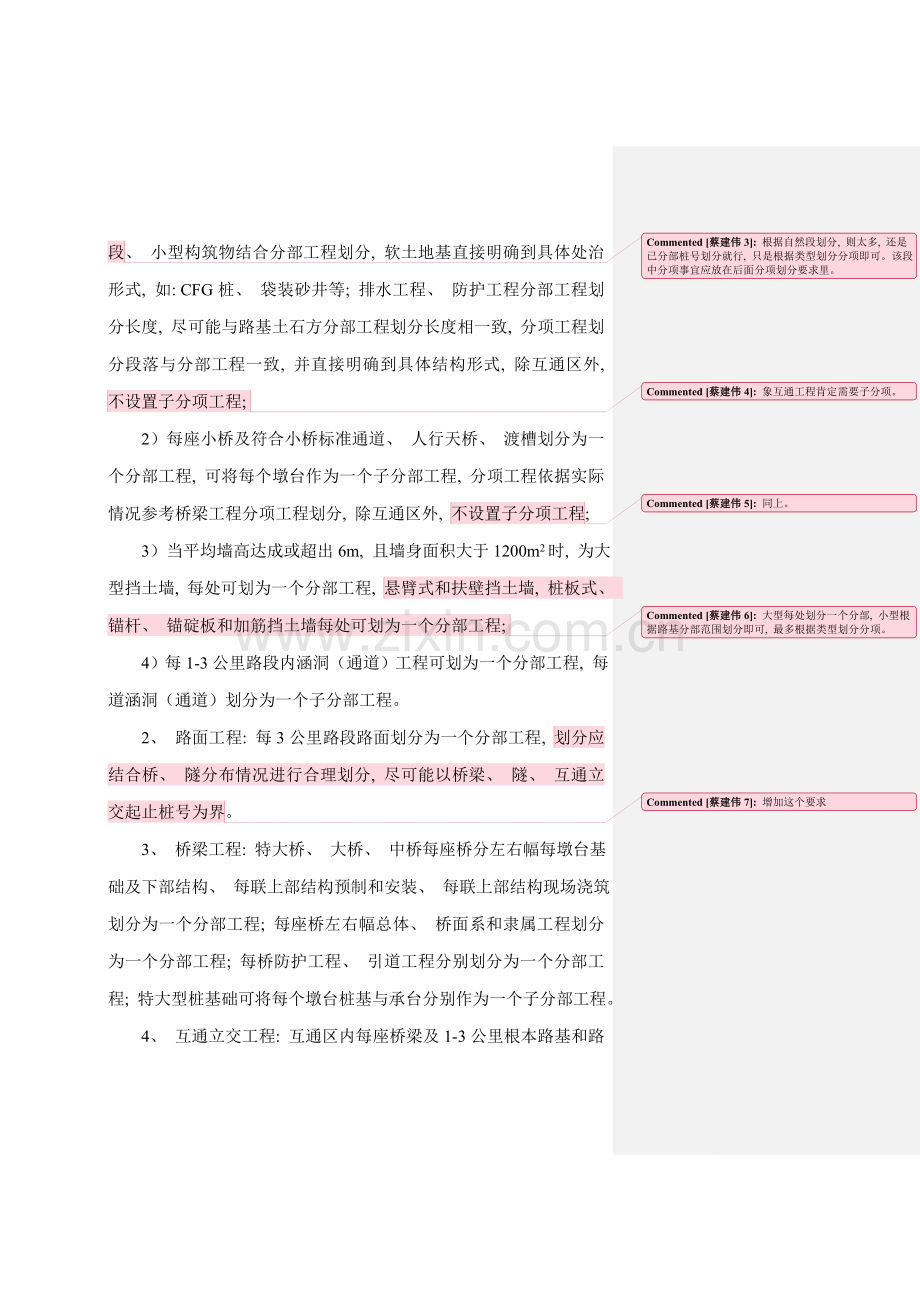

、 小型构筑物结合分部工程划分, 软土地基直接明确到具体处治形式, 如: CFG桩、 袋装砂井等; 排水工程、 防护工程分部工程划分长度, 尽可能与路基土石方分部工程划分长度相一致, 分项工程划分段落与分部工程一致, 并直接明确到具体结构形式, 除互通区外, 不设置子分项工程; 象互通工程肯定需要子分项。

2）每座小桥及符合小桥标准通道、 人行天桥、 渡槽划分为一个分部工程, 可将每个墩台作为一个子分部工程, 分项工程依据实际情况参考桥梁工程分项工程划分, 除互通区外, 不设置子分项工程同上。
;
3）当平均墙高达成或超出6m, 且墙身面积大于1200m2时, 为大型挡土墙, 每处可划为一个分部工程, 悬臂式和扶壁挡土墙, 桩板式、 锚杆、 锚碇板和加筋挡土墙每处可划为一个分部工程; 大型每处划分一个分部, 小型根据路基分部范围划分即可, 最多根据类型划分分项。

4）每1-3公里路段内涵洞（通道）工程可划为一个分部工程, 每道涵洞（通道）划分为一个子分部工程。
2、 路面工程: 每3公里路段路面划分为一个分部工程, 划分应结合桥、 隧分布情况进行合理划分, 尽可能以桥梁、 隧、 互通立交起止桩号为界增加这个要求
。
3、 桥梁工程: 特大桥、 大桥、 中桥每座桥分左右幅每墩台基础及下部结构、 每联上部结构预制和安装、 每联上部结构现场浇筑划分为一个分部工程; 每座桥左右幅总体、 桥面系和隶属工程划分为一个分部工程; 每桥防护工程、 引道工程分别划分为一个分部工程; 特大型桩基础可将每个墩台桩基与承台分别作为一个子分部工程。
4、 互通立交工程: 互通区内每座桥梁及1-3公里根本路基和路面工程分别划分为一个分部工程; 每条匝道工程均划分为一个分部工程; 一个分部工程内路基土石方、 排水工程、 防护砌体各为一个子分部工程。桥梁单位工程划分分部工程在互通立交工程桥梁分部划分时变为子分部工程,
5、 隧道工程: 隧道分左右幅分别按总体、 明洞、 洞口工程, 洞身开挖、 洞身衬砌、 防排水、 隧道路面、 装修和辅助施工方法划分为分部工程。人行横洞和车行横洞划分为一个分部工程, 其洞身开挖、 洞身衬砌、 防排水、 隧道路面、 装修和辅助施工方法划分为子分部。
6、 环境保护工程: 绿化工程连续按1~3Km划分为一个分部工程。声屏障单独划分为一个分部。
7、 交通安全设施: 标志, 标线、 突起路标, 护栏、 轮廓标, 防弦设施和隔离栅、 防落网按每5~10Km里划分为一个分部工程。
三、 分项工程: 具体划分项目以评定标准附录A分项工程项目进行划分。
1、 路基土石方、 排水、 砌筑防护（含路侧绿化）、 大型挡土墙工程各分项根据分部工程划分段落以土方路基、 石方路基等验评标准要求条目划分; 小桥分项工程划分参考桥梁工程划分; 天桥、 达成小桥标准通道、 小桥等与大桥分部工程一致项目按分项工程划分, 下面再划分子分项工程;
2、 桥梁预制构件以每联钢筋加工与安装、 砼浇筑、 预应筋安装与张拉、 现浇封锚端砼等分别作为一个分项, 梁板安装分左右幅以每孔为一个分项; 现浇桥梁以一联或一个浇注块为一个分项; 桥面铺装、 防撞栏分左右幅, 每桥作为一个分项工程。
3、 隧道工程: 按围岩类型和衬砌类型每100M作为一个分项工程, 中间有间隔时, 不足100m按一个分项划分, 紧急停车带单独作为一个分项工程; 二衬每100M且满足二衬台车倍数划分分项工程。防排水分部划分分项时, 要根据设计不一样类型防水层、 止水带、 排水沟划分子分项; 隧道路面分部划分分项时, 要根据设计路面结构层划分分项; 辅助施工方法划分分项时, 要依据设计不一样类型超前锚杆、 超前钢管划分子分项, 洞口大管棚根据进出口划分。提议按此划分

4、 路面工程各分项根据分部工程划分段落以底基层、 基层等验评标准要求条目划分。
5、 互通立交工程分项工程划分可参考路基和桥梁工程进行划分, 可划分子分项。
3、 环境保护工程: 绿化工程各分项根据分部工程划分段落以中央分隔带绿化、 路侧绿化等验评标准要求条目划分。声屏障以每处划分一个分项工程。
4、 交通安全设施工程各分项根据分部工程划分段落以验评标准要求条目划分。
四、 单位、 分部及分项工程代码和编号
1、 单位工程代码为U, 每标段单位工程编号以标段内各单位工程自然次序编制。比如TJ标单位工程编号以该标段单位工程次序从U1开始自然次序下排; LM、 JA标一样从U1开始自然次序下排。
2、 分部工程代码为P, 各分部工程编号以在同一单位工程内自然次序编制, 有子分部工程, 在分部工程编号后直接加-？;
4、 分项工程代码为S, 各分部工程编号以在同一分部工程内自然次序编制, 有子分项工程, 在分部工程编号后直接加-？;
五、 注意事项
1、 为了方便页面布局, 统一采取word文档格式根据总监办划分式样进行划分。
2、 划分时尽可能采取单位工程、 分部工程、 分项工程三类进行划分, 必需时可依据情况增加子分部和子分项, 如增加以后仍不能满足, 则将同一分项子分项按自然次序编排。
3、 充足把握“符合标准、 条目清楚、 方便评定、 避免繁琐”标准, 对于部分小构件分项可根据大范围划分, 比如支座垫石、 支座安装、 搭板等分项可根据每桥来划分。因为实际施工中桥梁墩帽和挡块一起施工, 则把其合并划分。
4、 在划分过程中如有疑问, 可立刻与总监办或监理组沟通。
5、 如本页接上一页时, 本页也设置表头。提议增加。

附件2:
单位、 分部及分项工程划分表（式样）
单位、 分部、 分项划分说明
单位、 分部、 分项工程汇总表
协议段: 施工单位:

序号
名称
单位
数量
备注
1
单位工程
个

2
分部工程
个

3
分项工程
个

编制:
审核:

日期:

单位工程划分
标段: 施工单位:

序号
单位工程编号
单位工程名称
备注
1
U1
路基工程

2
U2
××特大桥

3
U3
××大桥

4
U4
××中桥

5
U5
××隧道左线
专长隧道
6
U6
××隧道右线
专长隧道
7
U7
××隧道
长、 中隧道
8
U8
互通立交工程

9
U1
路面工程
以标段内单位工程数量从U1开始往下编排
10
U1
环境保护工程
以标段内单位工程数量从U1开始往下编排
11
U1
交通安全设施
以标段内单位工程数量从U1开始往下编排

分部（子分部）工程划分
标段: 施工单位:
单位工程名称: 路基工程 编号: U1

序号
分部工程编号
分部工程名称
子分部工程编号
子分部工程名称
备注
1
U1-P1
K10+000-K13+000路基土石方

2
U1-P2
K13+000-K16+000路基土石方

3
U1-P3
K10+000-K13+000排水工程

4
U1-P4
K13+000-K16+000排水工程

5
U1-P5
××小桥

6
U1-P6
××天桥

7
U1-P7
K10+000-K13+000涵洞、 通道
U1-P7-1
K10+235涵洞

8

U1-P7-2
K11+235涵洞

U1-P8
K13+000-K16+000涵洞、 通道
U1-P8-1
K10+235涵洞

U1-P8-2
K10+235涵洞

U1-P9
K10+000-K13+000砌筑防护工程

U1-P10
K13+000-K16+000砌筑防护工程

U1-P11
K11+000-K11+200段挡土墙

U1-P12
K13+000-K13+200段挡土墙

:

分项（子分项）工程划分
标段: 施工单位:
单位工程名称: 路基工程 单位工程编号: U1
分部工程名称: K10+000-K13+000路基土石方 分部工程编号: U1-P1

序号
分项工程编号
分项工程名称
子分项工程编号
子分项工程名称
备注
1
U1-P1-S1
K10+000-K13+000土方路基

2
U1-P1-S2
K10+000-K13+000石方路基

3
U1-P1-S3
K10+000-K13+000软土路基

4
U1-P1-S4
K10+000-K13+000土工合成材料处治层

分项（子分项）工程划分
标段: 施工单位:
单位工程名称: 路基工程 单位工程编号: U1
分部工程名称: ××小桥 分部工程编号: U1-P5

序号
分项工程编号
分项工程名称
子分项工程编号
子分项工程名称
备注
1
U1-P5-S1
桩基及下部结构
U1-P5-S1-1
0-1桩基砼

2

U1-P5-S1-1
0-1桩基钢筋加工及安装

U1-P5-S1-？
1-1立柱砼

U1-P5-S1-？
1-1立柱钢筋加工及安装

3
U1-P1-S2
上部结构预制
U1-P5-S2-？
1-1预制梁砼

U1-P5-S2-？
1-1预制梁钢筋加工及安装

4

U1-P5-S2-？
1-1预制梁预应力筋加工和张拉

分部（子分部）工程划分
标段: 施工单位:
单位工程名称: ××桥梁工程 单位工程编号: U？

序号
分部工程编号
分部工程名称
子分部工程编号
子分部工程名称
备注
1
U？-P1
左幅0号台基础及下部结构

2
U？-P2
左幅1号墩基础及下部结构

3
U？-P？
左幅第1跨上部构件预制和安装

4
U？-P？
左幅第2跨上部构件预制和安装

5
U？-P？
左幅第一联上部结构现场浇筑

6
U？-P？
左幅第二联上部结构现场浇筑

分项（子分项）工程划分
标段: 施工单位:
单位工程名称: ××桥梁工程 单位工程编号: U？
分部工程名称: 左幅1号墩基础及下部结构 分部工程编号: U？-P2

序号
分项工程编号
分项工程名称
子分项工程编号
子分项工程名称
备注
1
U？-P2-S1
左幅1号墩桩基
U？-P2-S1-1
1-1桩基砼

2

U？-P2-S1-2
1-1桩基钢筋加工及安装

:
:

3
U？-P2-S2
左幅1号墩墩身
U？-P1-2-S2-1
1-1墩身砼

4

U？-P1-2-S2-2
1-1墩身钢筋加工及安装

:
:

5
U？-P2-S3
左幅1号墩墩帽和挡块
U？-P2-S3-1
1号墩墩帽和挡块

6

U？-P2-S3-2
1-1墩墩帽和挡块钢筋加工及安装

:
:

分部（子分部）工程划分
标段: 施工单位:
单位工程名称: 隧道工程 单位工程编号: U？

序号
分部工程编号
分部工程名称
子分部工程编号
子分部工程名称
备注
1
U？-P1
左幅总体

2
U？-P2
左幅明洞

3
U？-P3
左幅洞口工程

4
U？-P4
左幅洞身开挖

5
U？-P5
左幅洞身衬砌

分项（子分项）工程划分
标段: 施工单位:
单位工程名称: 隧道工程 单位工程编号: U？
分部工程名称: 左幅洞身衬砌 分部工程编号: U？-P5

序号
分项工程编号
分项工程名称
子分项工程编号
子分项工程名称
备注
1
U？-P5-S1
喷射砼支护
U？-P5-S1-1
K21+000-K21+100喷射砼支护

2

:
:

3
U？-P5-S2
锚杆支护
U？-P5-S2-1
K21+000-K21+100锚杆支护

4

:
:

5
U？-P5-S3
钢筋网支护
U？-P5-S3-1
K21+000-K21+100钢筋网支护

6

:
:
