维修电工电子技术理论知识试题.doc

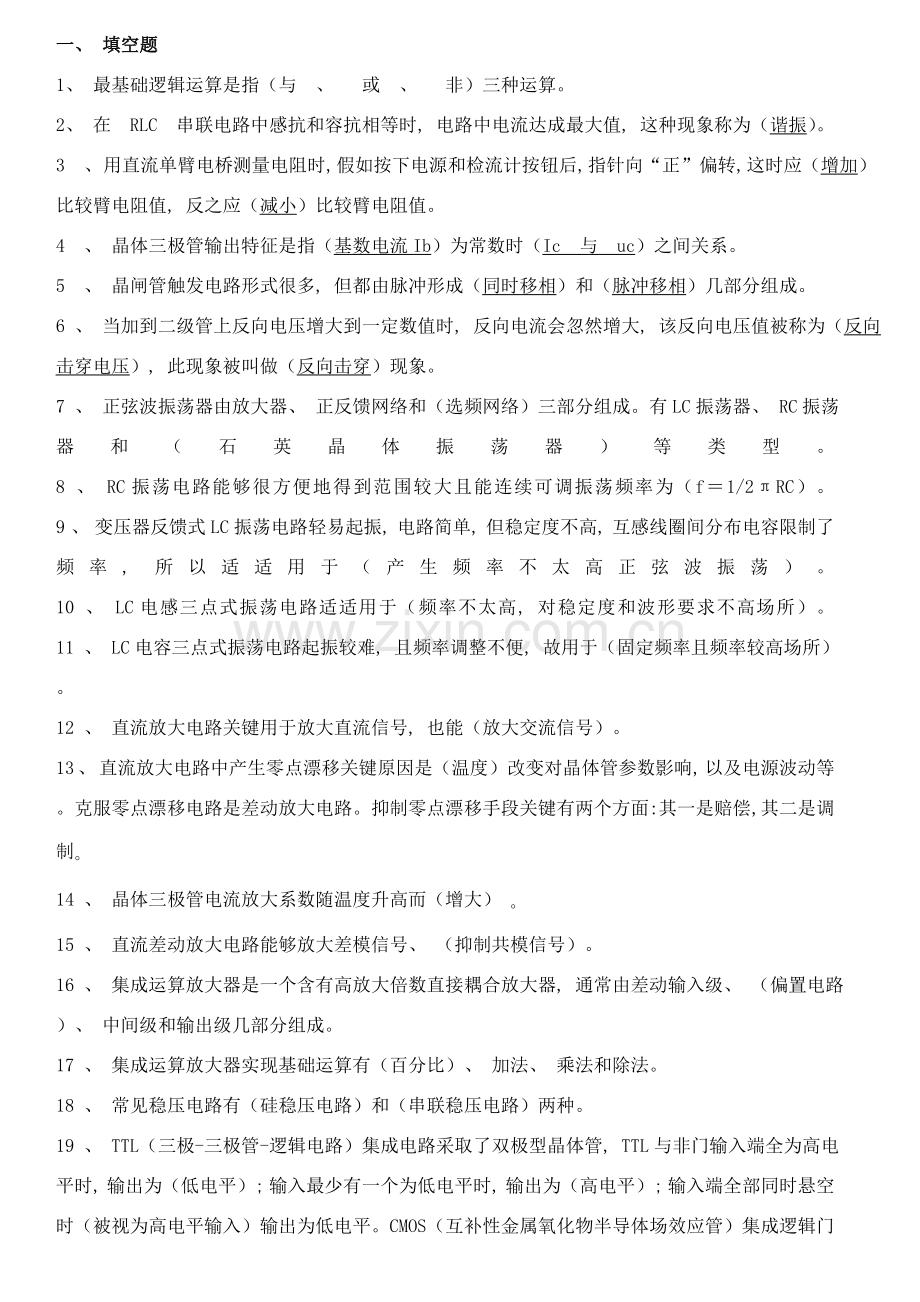

一、 填空题
1、 最基础逻辑运算是指（与 、  或 、  非）三种运算。
2、 在 RLC 串联电路中感抗和容抗相等时, 电路中电流达成最大值, 这种现象称为（谐振）。
3 、 用直流单臂电桥测量电阻时, 假如按下电源和检流计按钮后, 指针向“正”偏转, 这时应（增加）比较臂电阻值, 反之应（减小）比较臂电阻值。
4 、 晶体三极管输出特征是指（基数电流Ib）为常数时（Ic 与 uc）之间关系。
5 、 晶闸管触发电路形式很多, 但都由脉冲形成（同时移相）和（脉冲移相）几部分组成。
6 、 当加到二级管上反向电压增大到一定数值时, 反向电流会忽然增大, 该反向电压值被称为（反向击穿电压）, 此现象被叫做（反向击穿）现象。
7 、 正弦波振荡器由放大器、 正反馈网络和（选频网络）三部分组成。有LC振荡器、 RC振荡器和（石英晶体振荡器）等类型。
8 、 RC振荡电路能够很方便地得到范围较大且能连续可调振荡频率为（f＝1/2πRC）。
9 、 变压器反馈式LC振荡电路轻易起振, 电路简单, 但稳定度不高, 互感线圈间分布电容限制了频率, 所以适适用于（产生频率不太高正弦波振荡）。
10 、 LC电感三点式振荡电路适适用于（频率不太高, 对稳定度和波形要求不高场所）。
11 、 LC电容三点式振荡电路起振较难, 且频率调整不便, 故用于（固定频率且频率较高场所）。
12 、 直流放大电路关键用于放大直流信号, 也能（放大交流信号）。
13 、 直流放大电路中产生零点漂移关键原因是（温度）改变对晶体管参数影响, 以及电源波动等。克服零点漂移电路是差动放大电路。抑制零点漂移手段关键有两个方面:其一是赔偿,其二是调制｡
14 、 晶体三极管电流放大系数随温度升高而（增大） ｡
15 、 直流差动放大电路能够放大差模信号、 （抑制共模信号）。
16 、 集成运算放大器是一个含有高放大倍数直接耦合放大器, 通常由差动输入级、 （偏置电路）、 中间级和输出级几部分组成。
17 、 集成运算放大器实现基础运算有（百分比）、 加法、 乘法和除法。
18 、 常见稳压电路有（硅稳压电路）和（串联稳压电路）两种。
19 、 TTL（三极-三极管-逻辑电路）集成电路采取了双极型晶体管, TTL与非门输入端全为高电平时, 输出为（低电平）; 输入最少有一个为低电平时, 输出为（高电平）; 输入端全部同时悬空时（被视为高电平输入）输出为低电平。CMOS（互补性金属氧化物半导体场效应管）集成逻辑门电路多出输入端绝对不能悬空, 不然会因干扰而破坏逻辑关系, 悬空就是逻辑（“1”）。
20 、 多谐振荡器是一个常见产生矩形脉冲电路。它没有稳态, 只有（两个暂稳态）, 两个暂稳态能够自动地不停相互转换, 所以多谐振荡器又叫（无稳态电路）。 （TTL与非门RC多谐振荡器和TTL与非门石英多谐振荡器）。
21 、  与门Y＝（A·B） 或门Y＝（A+B） 非门Y＝（A(-)） 异或门（A·B(-) + A(-)·B）＝AB
同或门（A·B + A(-)·B(-)）＝A⊙B
同时RS触发器特征方程Qn+1＝（S+R(-)Qn ） ; R·S＝0(约束条件)
D触发器特征方程Qn+1＝（D）
主从JK触发器特征方程Qn+1＝（JQ(-)n+K(-)Qn ）
T触发器特征方程Qn+1＝（Q(-)nT + QnT(-)）＝TQn
T'触发器特征方程Qn+1＝（Q(-)n）
22、 计数器可分为（同时式）和异步式（二进制和十进制计数器）。
23、 寄存器关键由触发器和（门电路）组成。
24、 数字显示电路原理框图是（计数器）——译码器——（驱动电路）——显示器件
25、 数码显示器件包含: 辉光数码管、 荧光数码管、 （发光二极管）、 液晶显示器等。
26、 三相桥式全控整流, 常见于（电感）性负载（如三相电动机负载）及对整流电源要求较高场所。还有需要逆变场所。
27、 晶闸管逆变器作用是把直流电变成（交流电）。不是反馈到电网, 而是供负载使用, 这么逆变电路称为（无源逆变）电路。常见（并联谐振式）逆变器通常见于中频电源装置。
28、 在电镀电解等工业生产中, 常采取（带平衡电抗器双反星形可控整流）电路来取得低压大电流（电压几到几十伏、 电流高达几千到几万伏）。

二、 选择题
1.处理晶体管放大器截止失真方法是（ C ）。
A.增大集电极电阻 B.增大上偏电阻
C.减小上偏电阻 D.减小集电极电阻
2.单相半波晶闸管整流经过改变触发延迟角α, 则负载电压可在（ A ）间连续可调。
A.（0～0.45）U2 B.（0～0.9）U2
C. （0～2.34）U2 D.（（0～1.1）U2
3.单相半桥逆变器（电压型）直流端接有两个相互串联（ A ）。
A.容量足够大电容 B.大电感
C.容量足够小 电容 D.小电感
4.集成运算放大器是一个含有（ C ）耦合放大器。
A.高放大倍数阻容 B.低放大倍数阻容
C.高放大倍数直接 D.低放大倍数直接
5.在硅稳压管稳压电路中, 限流电阻R作用是（ B ）。
A.既限流又降压 B.既限流又调压
C.既降压又调压 D.既调压又调流
6.TTL与非门输入端全部接高电平时, 输出为（ B ）。
A.零电平 B.低电平 C.高电平 D.代电平或高电平
7.或非门RS触发器触发信号为（ B ）。
A.正弦波 B.正脉冲 C.锯齿波 D.负脉冲
8.多谐振荡器（ D ）。
A.有一个稳态 B.有两个稳态
C.没有稳态, 有一个暂稳态 D.没有稳态, 有两个暂稳态
9.数码寄存器功效关键是（ B ）。
A.产生CP脉冲 B.寄存数码
C.寄存数码和位移 D.称位
10.最常见显示器件是（ B ）数码显示器。
A.五段 B.七段 C.九段 D.十一段
11.已触发导通晶闸管, 当阳极电流减小到低于维持电流时, 晶闸管状态是（ B ）。
A.继续维持导通 B.转为关断
C.只要阳极－阴极仍有正相电压, 管子能继续导通 D.不能确定
12.在多级放大电路级间耦合中, 低频电压放大电路关键采取（ A ）耦合方法。
A.阻容 B.直接 C.变压器 D.电感
13.JI-1型晶体管图示仪输出集电极电压峰值是（ C ）
A.100 B. 200 C.500 D.1000
14.示波器面板上“辉度”是调整（ A ）是电位器旋钮。
A.控制栅极负电压 B.控制栅极正电压
C.阴极负电压 D.阴极正电压
15.通常在使用SBT-5型同时示波器观察被测信号时, “X轴选择“应置于（ D ）挡。
A.1 B.10 C.100 D.扫描
16.用SR-8型双踪示波器观察频率较低信号时, 触发方法开关放在（ C ）位置较为有利。
A.高频 B.自动 C.常态 D.随意
17.通常要求模拟放大电路输入电阻（ A ）
A.大些好, 输出电阻小些好 B.小些好, 输出电阻大些好
C.和输出电阻都大些好 D.和输出电阻都小些好
18.在正弦波振荡器中, 反馈电压与原输入电压之间相位差是（ A ）
A.0° B.90° C.180° D.270°
19.多谐振荡器是一个产生（ C ）电路。
A.正弦波 B.锯齿波 C.矩形脉冲 D.尖顶脉冲
20. 低频信号发生器低频振荡信号由（ D ）振荡器产生。
A、 LC B、 电感三点式 C、 电容三点式 D、 RC
21一个完整计算机硬件系统包含（ A ）。
A、 计算机及其外围设备 B、 主机、 键盘及显示器
C、 数字电路 D、 集成电路
三、 判定题
1 、 电子管电压表对直流、 交流, 正弦和非正弦信号均能进行正确测量。（×）
2 、 电子示波器只能显被测信号波形, 而不能用来测量被测信号大小。（×）
3 、 在 RLC 串联电路中, 总电压有效值总会大于各元件电压有效值。（×）
4 、 要想比较两个电压频率和相位, 只能选择双线示波器, 单线示波器决难胜任。（×）
5 、 电容滤波单相桥式整流电路, 其输出电压平均值取决于变压器二次电压有效值,与所带负载大小无关。（×）
6 、 放大器输出电阻是从放大器输入端进去等效电阻, 它是个直流电阻。（×）
7 、 当单相桥式整流电路中任一整流二极管发生短路时, 输出电压数值将下降二分之一, 电路变成半波整流电路。（×）
8 、 单结晶体管等效电路是由一个二极管和两个电阻组成, 所以选择一个合适二极管和两个电阻正确联接后, 就能用来替换单结晶体管。（×）
9 、 放大器放大作用是针对改变量而言, 其放大倍数是输出信号改变量之比。（√）
10、 直流放大器能够放大交流信号, 但交流放大器却不能放大直流信号。（√）
11、 二极管含有单项导电性, 是线性原件。（×）
12、 晶闸管含有正反向阻断能力。（√ ）
13、 电感元件在电路中不消耗能量, 它是无功负荷。（√ ）
14、 二极管正向动态电阻大小, 随流过二极管电流改变而改变, 是不固定。（ √ ）
15、 用示波器测量电信号时, 被测信号必需经过专用探头引入示波器, 不用探头就不能测量。（ × ）
16、 电桥灵敏度只取决于所用检流计灵敏度, 而与其她原因无关。（×）
17、 当加到二极管上反向电压增大到一定数值时, 反向电流会忽然增大, 该反向电压值被称为反向击穿电压, 此现象被叫做反向击穿现象。（ √ ）
18、 为使晶闸管能够可靠地触发, 要求触发脉冲含有一定幅度和宽度, 尤其是带感性负载时, 脉冲含有一定宽度更为关键。（ √ ）
19、 当晶闸管导通后, 能够靠管子本身放大作用来维持其导通状态。（×）
20、 当单结晶体管发射电压高于峰点电压时, 就导通。（ √ ）
21、 晶闸管导通角θ越大, 则控制角α越大。（ × ）
22、 加在晶闸管门极上触发电压, 通常都超出10V。（ × ）
23、 将T触发器一级一级地串联起来, 就能够组成一个异步二进制加法计数器。（ √ ）
24、 把直流电变交流电电路称为变流电路。（ × ）
25、 触发导通晶闸管, 当阳极电流减小到低于维持电流时, 晶闸管仍然维持状态。（ × ）
26、 TTL与非门输入端全部接高电平时, 输出为低电平。（ √ ）
27、 或非门RS触发器触发信号为正脉冲。（ √ ）
28、 直流单臂电桥百分比臂选择标准是, 使比较臂级数乘百分比臂比值, 所得之值就是被测电阻实际阻值。（ √ ）
29、 用晶体管图示仪观察共发射极放大电路输入特征时, X轴作用开关应置于基极电压, Y轴作用开关置于基极电流或基极源电压。（ × ）
30、 同时示波器通常采取了连续扫描方法。（ × ）
31、 克服零点漂移最有效方法是采取交流负反馈电路。（ × ）
32、 硅稳压管稳压电路只适应于负载较小场所, 且输出电压不能任意调整。（ √ ）
33、 一般示波器所要显示是被测电压信号随频率而改变波形。（√ ）
34、 直流双臂电桥能够正确测量电阻值。（ √ ）
35、 晶闸管触发电路形式很多, 但都由脉冲形成同时移相和脉冲移相几部分组成。（ √ ）
四、 问答题
1、 在单相桥式整流电路中, 假如有一个二级管短路、 断路或反接, 会出现什么现象？
A
N
FU1-2
V1-4
C
R

答: 在单相桥式整流电路中, 假如有一个二极管短路, 将变成半波整流, 另半波电源短路; 假如有一个二极管断路, 就会形成半波整流, 假如有一个二极管反接, 则电路不起整流作用, 负载中无电流流过
2、 直流单臂电桥简单原理是什么？
答: 直流单臂电桥是一个平衡电路, 它原理就是被测电阻为 RX , 对角线上为检流计, （高灵敏电流表）,  R1 、  R2 、  R3 与 RX 共同组成了电桥四个臂, 当调整 R1 、 R2 、  R3阻值时, 可使检流计中经过电流为零, 这时电桥是平衡状态, R1、 R2 、  R3 与 RX 之间有以下关系: R1*R3 =R2*RX 或 RX =(R1 /R2 ).R3。R1 、  R2 叫百分比臂,  R3 叫比较臂。 R1 、  R2 用一个转换开关来变换 R1 /R2 比值。 R3 由四组电阻串联在一起组成, 并用四个有读数拔盘来任意选择。当选择好百分比臂（依据被测电阻值大小范围定）拔动 R3, 检流计指示为零时,  R3累计读数乘以百分比臂比值后, 所得之值就是被测电阻 RX 实际阻值。
3、 对模拟放大电路基础技术要求？
答: ①要有一定放大能力。
②放大电路非线性失真要小。
③放大电路要有适宜输入、 输出电阻, 通常要求放大电路输入电阻大些好, 输出电阻小些好。
④放大电路工作要稳定。
4、 放大电路耦合方法？
答: ①阻容耦合: 多级放大电路极间耦合中低频电压放大电路关键采取RC阻容耦合。
②直接耦合: 频率特征好, 但各级静态工作点不独立, 且相互影响, 多用于集成放大器中。
③变压器耦合: 含有阻抗变换作用, 负载阻抗可实现合理配合, 但它体积大, 粗笨, 频率特征差, 不能传输直流信号, 常见于选频放大或功率放大电路。
④光电耦合: 抗干扰能力强。
5、 产生谐振条件？
答: 产生谐振条件: 在R-L-C串联电路中XL＝XC即感抗等于容抗。特征阻抗ρ＝XL＝XC＝ω0L＝1/ω0C
谐振时, 电感与电容两端电压相等, 且相位相反。其大小为电源电压UQ倍。
谐振时, 电路中电感（或电容）无功功率与有功功率比值: 或者是电路中感抗值（或容抗值）与电路电阻比值定义为串联谐振电路品质因数Q。Q＝ω0L/R＝1/ω0CR＝ρ/R
+Vcc
T
Ce
C2
Re
RL
Rc
C1
uo
ui
Rb
6、 模拟放大电路设置静态工作点作用？
答: 模拟放大电路设置静态工作点Q目是为了减小其波形失真。 影响静态工作点原因有环境温度、 电源改变、 晶体管老化。
对于NPN管Rb过小、 Q点就过高、 输出电压为饱和失真, 削下面波形。
交流负载线与直流负载线都过静态工作点Q, 交流负载电阻RL'要小于直流负载电阻RL, 故交流负载线比直流负载线要陡,电压放大倍数也下降。
乙类互补对称式功率放大器有“交越失真”现象, 甲乙类互补对称电路可克服“交越失真”。 三极管导通角θ＝360°为甲类; θ＝180°为乙类; θ在二者之间为甲乙类; θ＜180°为丙类。
7、 在双稳态电路中,要使其工作状态翻转条件？
答: ①触发脉冲极性,应使饱和管退出饱和区或者是使截止管退出截止区。
②触发脉冲幅度要足够大。
③触发脉冲宽度要足够宽。
RL
C
V1-6
FU1-3
C
B
A
8、 三相桥式全控整流电路用于电感性负载时特点？
答: 三相桥式全控整流电路用于电感性负载时, 整流输出电压平均值ULAV为:
ULAV＝2.34U2φCOSα（0°≤α≤90°）
负载中直流电流平均值ILAV为: ILAV＝ULAV/R＝2.34U2φCOSα/R ,每只晶闸管承受峰值电压UM为U2φ,流过平均电流为三分之一负载额定值, 最大导通角θ为120°, 移相范围α在0-120°之间, 当大于90° 时转入逆变状态。
三相桥式半控整流电路用于较大功率, 高电压且不需要逆变场所,
T
L1
L2
L3
O
LP
VT1

VT2
VT3
VT4
VT5
VT6
RL
u2
u1
O1
O2
UL
ULAV＝2.34U2φ（1+COSα）/2 移相范围0°≤α≤180° 最大导通角θ＝120°
9、 带平衡电抗器双反星形可控整流电路关键特点？
答: ①在双反星形电路中, 两组三相半波可控整流电路以180°相位差同时并联工作, 波动脉动程度比三相半波小很多。
②变压器两组星形中, 各有一相同时导电, 直流磁势相互抵消, 不存在直流磁化问题。
③负载电流同时由两个晶闸管和两个绕组负担, 每个晶闸管流过平均电流为负载电流六分之一, 故可选择电流定额较小元件。变压器利用率提升了一倍, 所以可用容量较小变压器。
④电阻性负载时移相范围为120° , 电感性负载时移相范围为90°, 最大导通角θ为120°。
ULAV＝1.17U2φCOSα （ 0°≤α≤60°）
ULAV＝1.17U2φ[1+COS（α+60°）] （60°< α≤120°）
10、 将直流电源恒定电压变换为可调直流电压晶闸管装置称为斩波器。其有三种控制方法是？
答: ①定宽调频法; ②定频调宽法; ③调宽调频法。
11、 电力场效应管MOSFET特点？
答: ①电力场效应管是多数载流子器件, 开关速度快, 适合于制作高频大功率变流装置。
②电力场效应管是理想电压控制元件, 驱动电路简单,
③电力场效应管无二次击穿现象, 安全工作区大。
④使用和存放电力场效应管时, 尤其要预防静电击穿。
⑤略为不足是电力场效应管导通压降高, 而且伴随器件电压和温度升高, 导通压降也增加。
12、 电力晶体管GTR特点？（欧美又叫双极晶体管BJT）
答: ①电力晶体管有两个PN结, 基础结构有PNP型NPN型两种。
②电力晶体管有线性放大特征, 通常作为电流放大元件使用。但在电力电子装置中, 如: 斩波器、 逆变器中, 电力晶体管工作在开关状态。
③电力晶体管是一个经典自关断元件, 可经过基极信号方便地进行导通与关断控制。
④无须含有专门强迫换流电路, 所以可使整个装置小型轻量化, 高效率化。
⑤电力晶体管缺点是耐冲击浪涌电流能力差, 易受二次击穿而损坏。
⑥因为电力晶体管组成电压型逆变器在直流侧并有较大滤波电容, 过滤过程中电压波形几乎不变, 不易实现再生制动, 快速性较差, 所以适应于电动机稳速运行, 或调速范围不大以及一套电源装置供给多台电动机拖动场所, 同时电动机变频调速中全部逆变器大多用电压型逆变器, 另外还广泛应用在中频电源上。
13、 绝缘栅双极结晶体管IFBT特点？
答: ①绝缘栅双极结晶体管是双极型电力晶体管和电力场效应管复合, 为四层结构。
②绝缘栅双极结晶体管通断由栅极电压来控制。
③绝缘栅双极结晶体管含有输入阻抗高、 速度快、 热稳定性好和驱动电路简单特点, 又含有通态电压低, 耐压高, 和承受电流大等优点。
④绝缘栅双极结晶体管开关速度低于电力场效应管, 但显著高于电力晶体管。
⑤绝缘栅双极结晶体管反相电压承受能力很低, 内部可设置反并联二极管。
⑥大容量三相逆变器中开关元件通常不采取绝缘栅双极结晶体管IFBT。
14、 电子设备防干扰基础要求？
答: ①电子设备输入电路要尽可能远离输出电路, 以免发生自己振荡。
②电子设备防外界磁场干扰通常采取铁磁材料做成磁屏蔽罩。
③电子设备接地端要尽可能接地。
