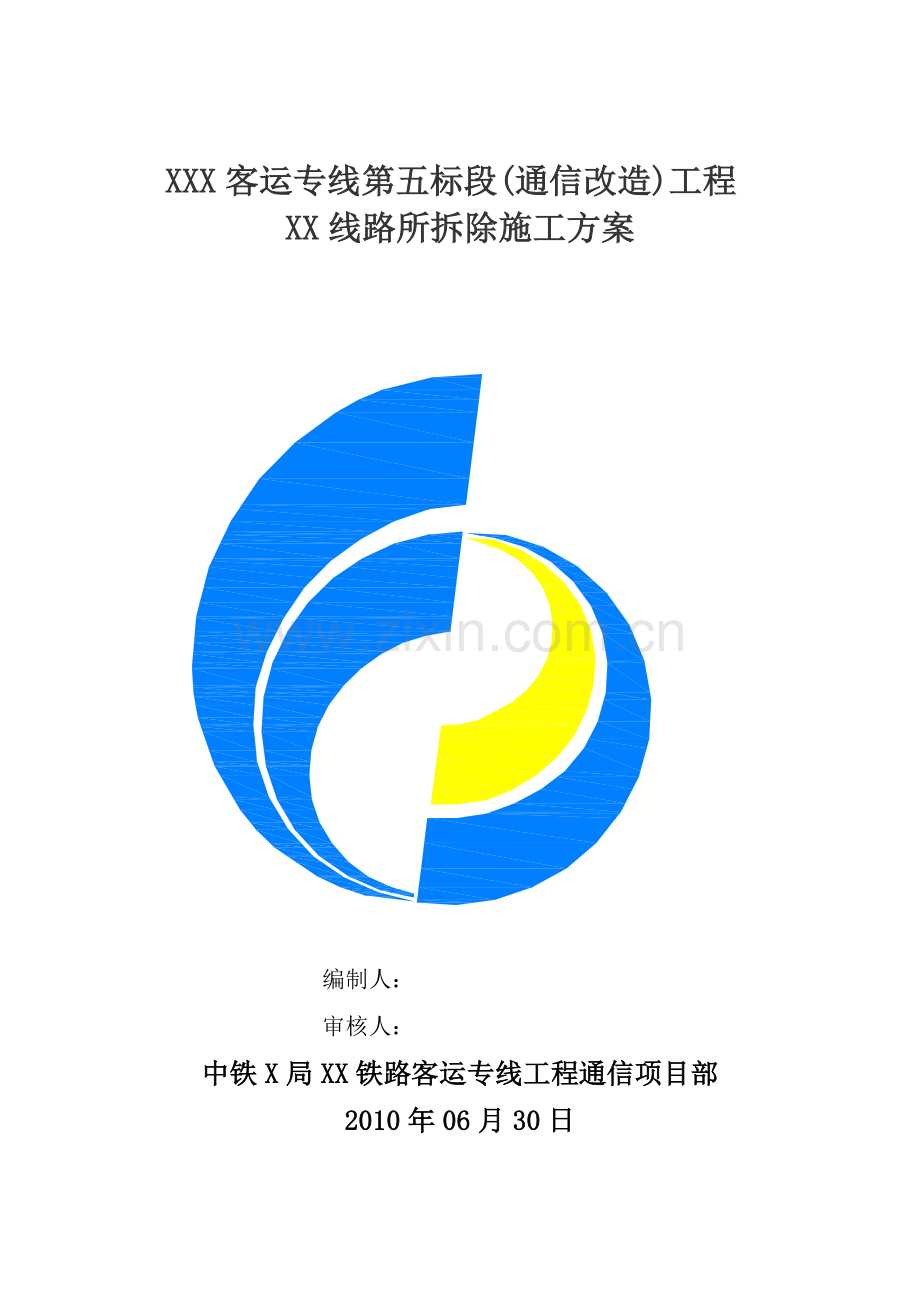

XXX客运专线第五标段(通信改造)工程
XX线路所拆除施工方案

编制人：
审核人：
中铁X局XX铁路客运专线工程通信项目部
2010年06月30日

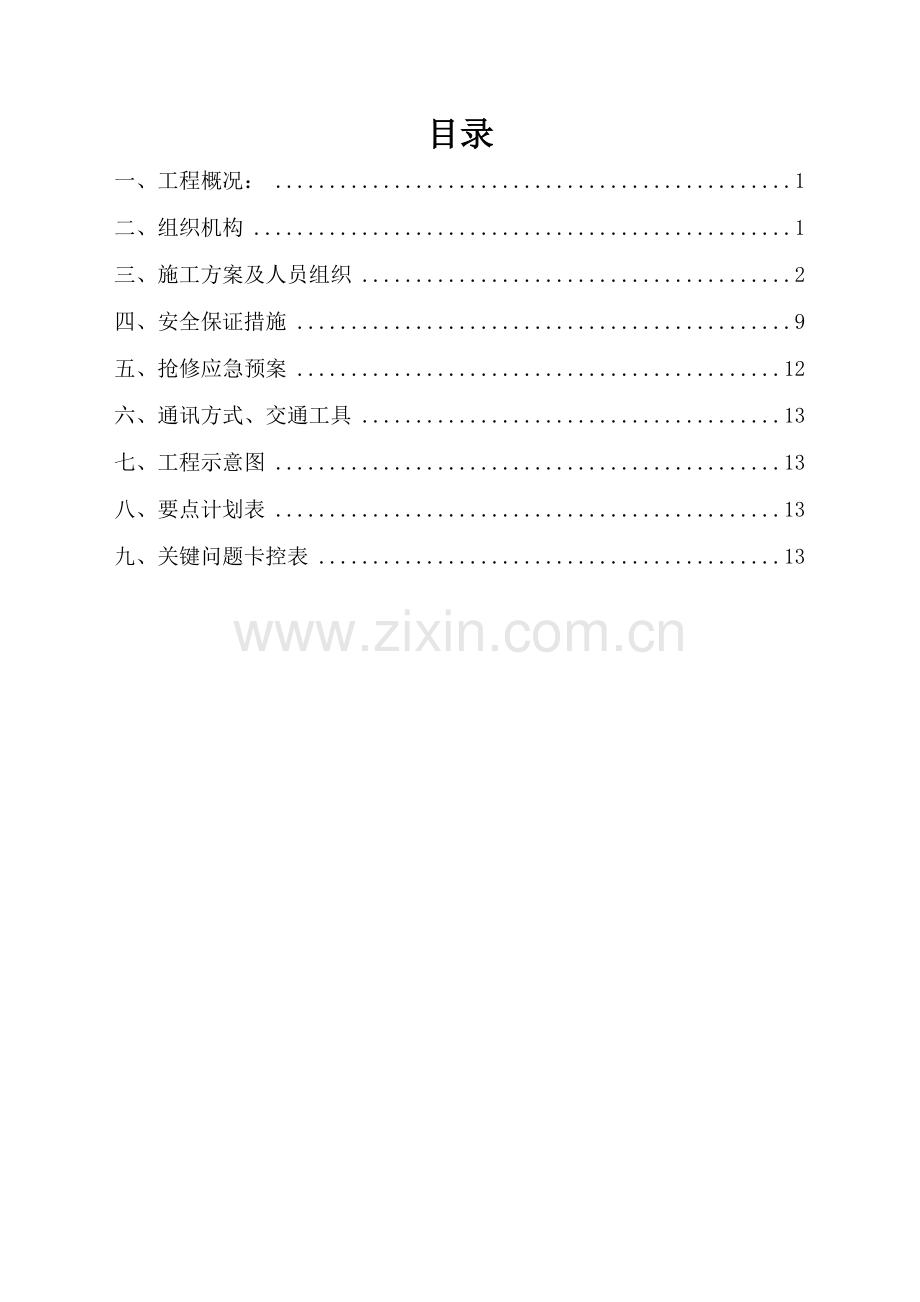

目录
一、工程概况： 1
二、组织机构 1
三、施工方案及人员组织 2
四、安全保证措施 9
五、抢修应急预案 12
六、通讯方式、交通工具 13
七、工程示意图 13
八、要点计划表 13
九、关键问题卡控表 13

一、工程概况：
天津至秦皇岛客运专线引入秦山地区工程，新建津山外绕线经秦皇岛站（秦皇岛站改造，既有秦皇岛北站拆除，还建秦皇岛北站做为今后普速站场），接入新建柳村南站III场，新建柳山复线自柳村III场引入山海关站，山海关站西咽喉改造。
目前，山海关至龙家营区间有线光电缆业务通道及无线机车联控系统运行方式为:山海关站间闭塞电话（佳讯数调设备）——龙山线路所（18门集中机）——龙家营站（中软数调）。山海关站开通时，龙山线路所取消，新方案必须同时具备为新建柳山上下行线提供北京局的津山线调度、闭塞等（目前山海关仅引入了京哈线的各种调度电路）通道。龙山线路所拆除时，既有车站通信设备（中兴一体化ONU155传输设备、电源设备、18门集中机、无线列调车站台）停用，对津山上、下行线，长途干线22*4对称电缆承载的业务（京哈线、津山线、柳山线站间闭塞电话、三个路局的列调、行调、货调），进行割接，长度2.3公里，同时对既有秦皇岛至沈阳20芯光缆进行割接，长度2.3公里。

二、组织机构
领 导 组 ：
现场施工负责人：
技术组： 组长 ：
成员：
安全组： 组长：
成员：
材料组： 组长：
成员：
宣传组： 组长：
成员：
后勤组： 组长：

三、施工方案及人员组织
1、6月24日，11：40至13：50，要点130分钟，测试既有津山20芯光缆11.12芯的光缆特性指标，加载津山线20芯光缆中11、12芯数据，确定其良好。测试秦沈20芯光缆备用光纤特性，摸底复核龙山线路所既有秦沈20芯光缆业务台帐，对割接22*4电缆接线测试。
时间卡控：
（1）11：40-11：50（10分钟）：驻站员接受施工调度命令，并及时准确下达施工命令。
（2）11：50-12：40（50分钟）：测试既有津山线20芯光缆中11.12芯并加载津山线20芯光缆中11、12芯数据。
（3）12：40-13：10（30分钟）测试秦沈20芯光缆备用光纤特性，并核实其业务台帐。
（4）13：10-13：40（30分钟）接线测试割接22*4电缆。
（5）13：40-13：50（10分钟）：对其台帐确认无误后，对施工现场进行整理。
人员安排：
施工负责人：李晓宇 技术负责人：赵灿
（1）提前加载津山20芯光缆中11、12芯数据，做为既有秦沈20芯光缆中5、6的备用通道
人员安排：李莉、赵灿 设备厂家技术人员
（2）测试秦沈20芯光缆备用光纤特性，并核实其业务台帐。
人员安排：林海、邢磊
工具：OTDR 1台、光源1光功率计1套
（3）接线测试22*4电缆，并确认其运用情况。
人员安排：李国栋 张广利
工具：摇表1台，电桥1台
（4）驻站员：闫翠刚（负责运统—46的登记，施工起始命令的传达，施工完毕后的消点工作）。
2、7月5日，11：40至13：50，要点130分钟，由中兴传输设备厂家提前做以下内容：①对既有设备版本的确定。②检查分析拷贝现网管数据，预做新业务数据，并做好存储和备份。
③对秦皇岛站既有S330传输设备上扩容双光口光板2块，加载新业务数据并调试。
时间卡控：
（1）11：40-11：50（10分钟）：驻站员接受施工调度命令，并及时准确下达施工命令。
（2）11：50-12：40（50分钟）：对秦皇岛，山海关，龙家营站既有设备版本，并制作新业务数据，做好备份。
（3）12：40-13：40（60分钟）：对秦皇岛站既有S330传输设备上扩容双光口光板2块，并制作数据并调试。
（3）13：40-13：50（10分钟）：对既有设备运行情况进行确定，确认运行正常后进行消点工作。
人员安排：
施工负责人：李晓宇 技术负责人：李强
（1）对既有传输，数调设备版本进行测试。
人员：李莉、中兴厂家技术人员
（2）确定设备版本，预作设备数据备份。
人员：赵灿、中兴厂家技术人员
（3）秦皇岛站既有传输设备扩容光板，并对其进行数据加载。
人员：邢磊、中兴厂家技术人员
（4）驻站员：闫翠刚（负责运统—46的登记，施工起始命令的传达，施工完毕后的消点工作）。
3、7月6日，11：40至13：50，要点130分钟，秦皇岛站数调设备需拆环，组建新的环路，山海关—秦皇岛数调加载数据，并调试开通。新设龙家营光纤直放站近端机（大秦线A制式、京哈线为B制式、京山线为C制式）与既有车站台进行连接，制作龙家营近端机与龙山线路所对应远端机之间的业务数据，并进行无线列调呼叫试验，测试呼叫正常后，正式开通龙家营至龙山线路所区间光纤直放站无线列调呼叫业务。
时间卡控：
（1）11：40-11：50（10分钟）：驻站员接受施工调度命令，并及时准确下达施工命令。
（2）11：50-13：30（100分钟）：秦皇岛站数调设备需拆环，组建新的环路，山海关—秦皇岛数调加载数据，调试开通。
（3）12：40-13：40（60分钟）：新设龙家营光纤直放站近端机（大秦线A制式、京哈线为B制式、京山线为C制式）与既有车站台进行连接，制作龙家营近端机与龙山线路所对应远端机之间的业务数据，并进行无线列调呼叫试验，三站呼叫的同时，区间使用便携测试仪进行场强测试。
（3）13：40-13：50（10分钟）：确定新设无线列调系统光纤直放站业务运行正常后，进行消点工作。
人员安排：
施工负责人：李晓宇 技术负责人：李强
（1）秦皇岛站数调设备需拆环，组建新的环路，山海关—秦皇岛数调加载数据。
人员：李莉、数调厂家技术人员。
（2）龙家营车站无线列调车站台与近端机进行对接，并调试数据，。
人员：李国栋、希电技术人员，张广利、简志刚、邢磊 民工：4人
（3）进行无线列调呼叫试验，测试呼叫正常后，正式开通龙家营至龙山线路所区间光纤直放站无线列调呼叫业务。
人员：李强、李国栋、希电技术人员、袁宝
工具：无线列调对讲机6套
（4）驻站员：闫翠刚（负责运统—46的登记，施工起始命令的传达，施工完毕后的消点工作）。
4、7月9日，11：40至14：30，要点170分钟，割接室外龙山线路所秦沈20芯光缆，22*4电缆，山海关数传机械室、秦皇岛数传机械室技术人员，上报北京局网管、沈阳局网管，设备厂家工程技术人员，对两路局网管加载数据，恢复业务，检查两机房设备运行状态，室外光电缆割接现场、通信机械室，网管中心确认设备均运行正常后割接既有22*4电缆。
时间卡控：
（1）7月9日 11：40～12:20（40分钟）要点割接室外龙山线路所秦沈20芯光缆，割接完毕后通知山海关数传机械室、秦皇岛数传机械室技术人员，上报北京局网管、沈阳局网管。
（2）7月9日 12：20～13:50（90分钟），设备厂家工程技术人员，对两路局网管数据加载完成，恢复业务，两机房检查设备运行状态。
（3）7月9日 13：50～14:20（30分钟），到点割接22×4电缆时采用搭接方式。
（3）7月9日 14：25～14:30（10分钟），室外光电缆割接现场、通信机械室，网管中心确认设备均运行正常后，在车站进行消点。
人员安排：
施工负责人：李晓宇 技术负责人：赵灿
（1）点前提前开剖新设光缆，并提前将其固定在接头盒内。
人员安排：孟庆虎、马振生 民工：6人
（2）割接前秦皇岛数传室（33316）联系，确认设备良好。
人员安排：赵灿
（3）割接前首先确认津山20芯中11、12芯所承载业务与秦沈20芯中5、6芯所承载业务倒换良好。
人员安排：李莉、赵灿
（4）到点后进行数据下载，待确定运行正常后全面核对各项业务的运行情况。
人员安排：李强 设备厂家技术人员
（5）到点后分两组同时进行割接，津山K430+150处光缆割接，津山K432+615处光缆割接。先熔接5、6芯（秦沈155M），熔接完成后，秦皇岛站、山海关站用OTDR逐芯测试，确认熔接良好后，进行数据加载，确认秦沈STM-155恢复正常，其它纤芯依次熔接，光缆回线运用如下。
人员安排：孟庆虎、简志刚、马振生、孔强 民工：6人
工具：光缆熔接机2台、OTDR 1台、光源光功率计2套

秦沈20光缆芯线回线运用
秦沈20芯芯线
芯线用途
秦沈20芯芯线
芯线用途
第1芯
秦沈马可尼622M

第2芯
秦沈马可尼622M

第3芯
秦沈马可尼备用622M

第4芯
秦沈马可尼备用622M

第5芯
秦沈STM-155
第6芯
秦沈STM-155
第7芯
空
第8芯
空
第9芯
备用

第10芯
备用

第11芯
山海关宽带

第12芯
山海关宽带

第13芯
备用
第14芯
备用
第15芯
山海关3550

第16芯
山海关3550

第17芯
空
第18芯
空
第19芯
备用

第20芯
备用

（6）割接完毕，秦皇岛站，山海关站用OTDR逐芯测试，确认熔接良好后，进行传输设备、数调设备修改及调试。
人员安排：李莉、赵灿、设备厂家技术人员
（7）割接时采用提前纵剖既有22×4电缆，并提前对既有22×4电缆分别对两端进行芯线核对。
（8）到点割接22×4电缆时采用搭接方式（贺如、张广利负责津山K430+150处电缆接头，李国栋、刘福亮负责津山K432+615处电缆接头）。
按顺序依次进行割接。（见附表22×4电缆运用台帐）
人员安排：贺如、张广利、李国栋、刘福亮
工具：喷灯3个，接头工具3套。
（9）对于重要的列调、货调、电调等电路分别在秦皇岛（赵灿负责秦皇岛）和山海关（邢磊负责山海关）载波，进行临听，确定调度不用的情况下进行改接，改接后立即进行呼叫通话试验，正常后再进行下一线对的改接。
人员安排：赵灿、邢磊
（7）确认各设备及业务恢复正常，驻站员：闫翠刚（负责运统—46的登记，施工起始命令的传达，施工完毕后的消点工作）。

四、安全保证措施
（一）、施工要求
1、为保证本次施工正点安全开通，所有参加施工人员坚决服从开通领导组的统一指挥和调度，确保安全施工，正点开通。
2、全体工作人员要始终坚守工作岗位，文明施工。施工要严守劳动纪律，未经现场施工负责人允许不得擅自离开。
3、参加开通施工人员，对其负责的工作，点前要仔细调查，充分准备，点内精心施工，点后反复检查，做到万无一失。
4、施工人员，点前要带齐备用材料、施工工具、仪表及图纸或技术交底。
5、封锁要点，要设专人负责楼内要点、登记、消记工作，严格按照《计规》、《行规》有关规定登记要点。
6、各点施工人员要听从楼内驻站人员指挥，驻站员未下达施工命令前，严禁超前、超范围施工。
7、点前60分钟，各点向室内报告并试验好通讯通道；施工过程中，施工人员要保持与楼内通讯畅通，讲话、报告要简洁、清楚、准确，分清主次、先后，不抢话。
（二）技术措施
1、技术人员要做好调试试验工作，发现问题要及时向设计、技术负责人汇报，单一指挥、有序可控，不得自行处理。
2、各组技术人员，要提前调查清楚施工范围、地点、内容、施工程序、施工重点、关键环节，早预想、早准备。
3、施工人员要提前认真检查要点所需图纸、材料、仪表、通讯设备、工具质量情况。
4、作业组技术（负责）人员，在割接施工前一天，对施工人员下发技术交底作业单，并进行现场技术交底，转达清楚施工范围、内容、时间及安全注意事项，施工人员要再次摸底、核实，发现问题，及时汇报、处理。
5、驻站人员登记要点，要预先拟好要点内容，在点前60分钟和点毕前30分钟登记好，及时联系要点和消点。
6、开通后24小时，由施工单位值班，维修单位协助；24小时后，移交接管单位。
（三）安全措施
1、加强领导，落实责任，严抓实抓确保安全。每次封锁要点施工实行技术交底作业单制度，要使所有施工人员明确施工范围、工作内容、完成时间。项目部负责人不但对施工进行严密组织，同时对危及行车安全的施工地点，要随时检查，落实责任，严格实行领导安全包保制度。
2、施工前，项目部要对职工、民工进行一次全面的安全教育，树立“安全第一”的思想。
3、严格执行“三不动、三不离”的安全制度，严禁违章指挥、违章作业。
4、封锁施工时，作业人员必须统一着装，佩戴上岗证，民工必须由职工带领，不得单独作业。
5、专职安质检人员，必须盯紧现场；项目部加强施工防护，既有线施工要配备足够的防护人员。
6、既有线施工，列车临近时，施工人员要及时下道避让。
7、施工或拆旧时，工具、材料加强管理，严禁侵限
8、跨越股道、搬运材料加强对行车线车辆的防护，保证人身、行车和设备的安全。
（四）、材料、仪表、通信及后勤保障措施
1、材料部门开通前三天备齐、备全开通当天及应急所需材料。
2、封锁施工期间，要有备用万用表和备用对讲机电池，由专人负责保管，随时以备急用。
3、后勤部门在封锁施工期间要及时向现场送水、送饭；做好对外接待工作；保证开通后值班人员的正常用餐。

五、抢修应急预案
为保证发生既有设备损坏时的及时抢修，特制定本应急预案：
1、成立以施工负责人为组长的应急抢修小组，出现紧急情况后，立即向抢险领导小组汇报，由应急领导组成员提出应急方案组织有关人员实施。
组长：郭少强 13811020378
副组长：姚德荣 13934040548
现场负责人：李晓宇 13613384369 朱舒韬 15133531559
技术负责人：赵灿 13485309949
安全负责人：赵建平 13835174922
材料负责人：孔强 15234011035
2、配备信号楼应急抢修技术人员1人、现场抢修技术人员2人、专业光电缆接续人员1人。
2、配备足够的应急抢修器材，摇表4台、光缆熔接机3台、OTDR一台、光源光功率计2套、万用表4块、免维护光缆接续盒6套、免维护电缆接续盒4套、20芯光缆200米、22*4电缆50米。
3、施工前会同设备管理单位，熟悉既有设备状况及图纸情况，对有可能发生损坏的地方进行重点防护。

六、通讯方式、交通工具
为保证施工时通讯联系始终畅通，特别对各施工点联系方式规定如下：
1、站间、区间采用两种方式进行通信联络：4部对讲机、手机。（主要通道：对讲机；应急通道：手机）
2、站内采用通信联络：对讲机、手机。（主要通道：对讲机；应急通道：手机）
七、工程示意图
见附图
八、要点计划表
见附表
九、关键问题卡控表
序 号
部 门
关 键 问 题
责任人
备 注
1
光电缆工程组
1.开工前与通信、工务、电务部门共同勘探确定电缆径路，确保挖沟时不妨碍既有设备。
2.开挖电缆沟前，先挖横向探沟，确定地下电缆及障碍物。
3.开挖过道时，应用五彩布防护，当天开挖当天回填，不敞口过夜。
朱舒韬

2
光电缆割接组
与通信段共同勘探确定光电缆芯线及用途，确保光电缆一次性对接完工。
赵灿

3
设备数据调试组
光电缆割接完工后，技术人员及设备厂家对秦皇岛、山海关站传输数调设备重做数据，保证龙家营至山海关各种数据及业务正常运行。
李莉

3
全体施工 人 员
所有施工严格按照技术交底的内容进行，禁止超范围施工。施工起止时间严格按照现场负责人的命令进行，发现问题及时向现场负责人汇报。
全体施工 人 员

4
