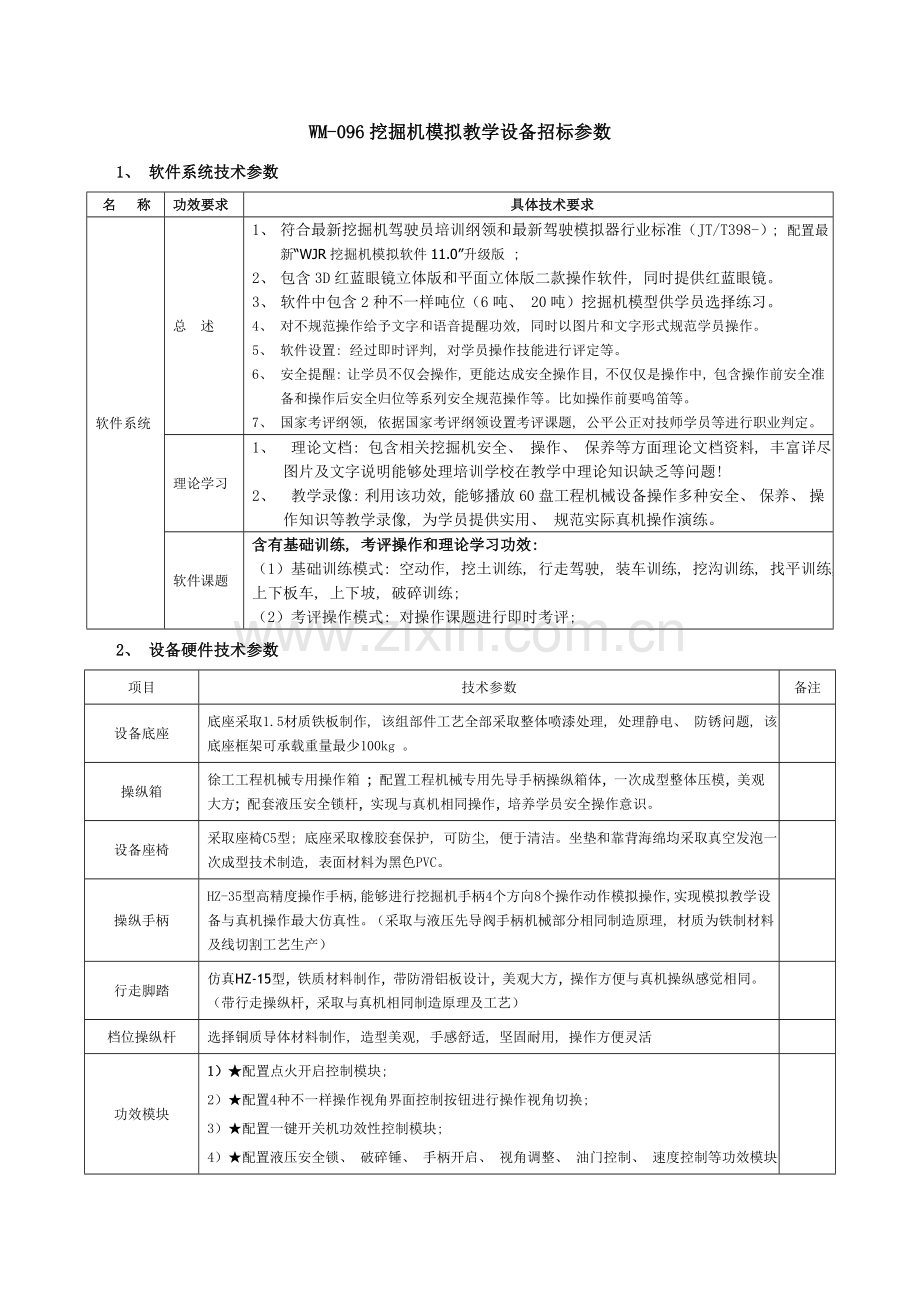

WM-096挖掘机模拟教学设备招标参数
1、 软件系统技术参数
名 称
功效要求
具体技术要求
软件系统
总 述
1、 符合最新挖掘机驾驶员培训纲领和最新驾驶模拟器行业标准（JT/T398-）; 配置最新“WJR挖掘机模拟软件11.0”升级版 ;
2、 包含3D红蓝眼镜立体版和平面立体版二款操作软件, 同时提供红蓝眼镜。
3、 软件中包含2种不一样吨位（6吨、 20吨）挖掘机模型供学员选择练习。
4、 对不规范操作给予文字和语音提醒功效, 同时以图片和文字形式规范学员操作。
5、 软件设置: 经过即时评判, 对学员操作技能进行评定等。
6、 安全提醒: 让学员不仅会操作, 更能达成安全操作目, 不仅仅是操作中, 包含操作前安全准备和操作后安全归位等系列安全规范操作等。比如操作前要鸣笛等。
7、 国家考评纲领, 依据国家考评纲领设置考评课题, 公平公正对技师学员等进行职业判定。
理论学习
1、 理论文档: 包含相关挖掘机安全、 操作、 保养等方面理论文档资料, 丰富详尽图片及文字说明能够处理培训学校在教学中理论知识缺乏等问题!
2、 教学录像: 利用该功效, 能够播放60盘工程机械设备操作多种安全、 保养、 操作知识等教学录像, 为学员提供实用、 规范实际真机操作演练。
软件课题
含有基础训练, 考评操作和理论学习功效:
（1）基础训练模式: 空动作, 挖土训练, 行走驾驶, 装车训练, 挖沟训练, 找平训练, 上下板车, 上下坡, 破碎训练;
（2）考评操作模式: 对操作课题进行即时考评;
2、 设备硬件技术参数
项目
技术参数
备注
设备底座
底座采取1.5材质铁板制作, 该组部件工艺全部采取整体喷漆处理, 处理静电、 防锈问题, 该底座框架可承载重量最少100kg 。

操纵箱
徐工工程机械专用操作箱 ; 配置工程机械专用先导手柄操纵箱体, 一次成型整体压模, 美观大方; 配套液压安全锁杆, 实现与真机相同操作, 培养学员安全操作意识。

设备座椅
采取座椅C5型; 底座采取橡胶套保护, 可防尘, 便于清洁。坐垫和靠背海绵均采取真空发泡一次成型技术制造, 表面材料为黑色PVC。

操纵手柄
HZ-35型高精度操作手柄, 能够进行挖掘机手柄4个方向8个操作动作模拟操作, 实现模拟教学设备与真机操作最大仿真性。（采取与液压先导阀手柄机械部分相同制造原理, 材质为铁制材料及线切割工艺生产）

行走脚踏
仿真HZ-15型, 铁质材料制作, 带防滑铝板设计, 美观大方, 操作方便与真机操纵感觉相同。（带行走操纵杆, 采取与真机相同制造原理及工艺）

档位操纵杆
选择铜质导体材料制作, 造型美观, 手感舒适, 坚固耐用, 操作方便灵活

功效模块
1）★配置点火开启控制模块;
2）★配置4种不一样操作视角界面控制按钮进行操作视角切换;
3）★配置一键开关机功效性控制模块;
4）★配置液压安全锁、 破碎锤、 手柄开启、 视角调整、 油门控制、 速度控制等功效模块

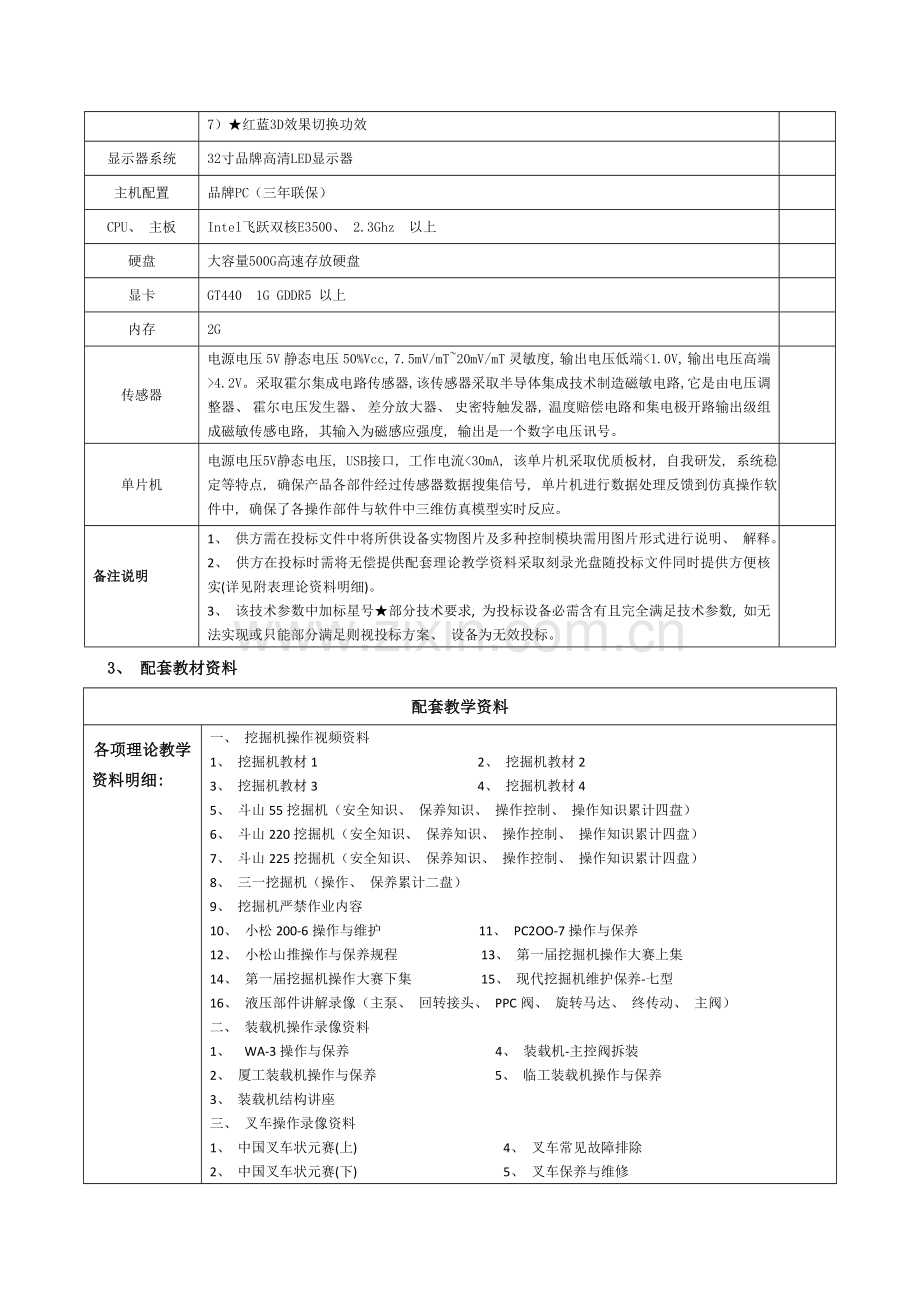

7）★红蓝3D效果切换功效

显示器系统
32寸品牌高清LED显示器

主机配置
品牌PC（三年联保）

CPU、 主板
Intel飞跃双核E3500、 2.3Ghz 以上

硬盘
大容量500G高速存放硬盘

显卡
GT440 1G GDDR5 以上

内存
2G

传感器
电源电压5V静态电压50%Vcc, 7.5mV/mT~20mV/mT灵敏度, 输出电压低端<1.0V, 输出电压高端>4.2V。采取霍尔集成电路传感器, 该传感器采取半导体集成技术制造磁敏电路, 它是由电压调整器、 霍尔电压发生器、 差分放大器、 史密特触发器, 温度赔偿电路和集电极开路输出级组成磁敏传感电路, 其输入为磁感应强度, 输出是一个数字电压讯号。

单片机
电源电压5V静态电压, USB接口, 工作电流<30mA, 该单片机采取优质板材, 自我研发, 系统稳定等特点, 确保产品各部件经过传感器数据搜集信号, 单片机进行数据处理反馈到仿真操作软件中, 确保了各操作部件与软件中三维仿真模型实时反应。

备注说明

1、 供方需在投标文件中将所供设备实物图片及多种控制模块需用图片形式进行说明、 解释。
2、 供方在投标时需将无偿提供配套理论教学资料采取刻录光盘随投标文件同时提供方便核实(详见附表理论资料明细)。
3、 该技术参数中加标星号★部分技术要求, 为投标设备必需含有且完全满足技术参数, 如无法实现或只能部分满足则视投标方案、 设备为无效投标。

3、 配套教材资料
配套教学资料
各项理论教学
资料明细:
一、 挖掘机操作视频资料
1、 挖掘机教材1 2、 挖掘机教材2
3、 挖掘机教材3 4、 挖掘机教材4
5、 斗山55挖掘机（安全知识、 保养知识、 操作控制、 操作知识累计四盘）
6、 斗山220挖掘机（安全知识、 保养知识、 操作控制、 操作知识累计四盘）
7、 斗山225挖掘机（安全知识、 保养知识、 操作控制、 操作知识累计四盘）
8、 三一挖掘机（操作、 保养累计二盘）
9、 挖掘机严禁作业内容
10、 小松200-6操作与维护 11、 PC2OO-7操作与保养
12、 小松山推操作与保养规程 13、 第一届挖掘机操作大赛上集
14、 第一届挖掘机操作大赛下集 15、 现代挖掘机维护保养-七型
16、 液压部件讲解录像（主泵、 回转接头、 PPC阀、 旋转马达、 终传动、 主阀）
二、 装载机操作录像资料
1、 WA-3操作与保养 4、 装载机-主控阀拆装
2、 厦工装载机操作与保养 5、 临工装载机操作与保养
3、 装载机结构讲座
三、 叉车操作录像资料
1、 中国叉车状元赛(上) 4、 叉车常见故障排除
2、 中国叉车状元赛(下) 5、 叉车保养与维修
3、 叉车基础操作 6、 叉车培训教材
7、 叉车培训资料
全套累计: 45盘录像教学资料
幻灯片格式理论资料目录
1、 挖掘机结构培训教材 56张 24、 活塞杆变色问题 5张
2、 作业姿势及注意事项 39张 25、 下部行走体保养方法 8张
3、 挖掘机拟人化比方 5张 26、 空滤篇 8张
4、 安全基础讲座 81张 27、 液滤篇 11张
5、 避免倾翻事故 6张 28、 斗齿篇 5张
6、 避免火灾知识 5张 29、 经典液压系统 26张
7、 长久停机时注意事项 8张 30、 日立EX400挖掘机液压系统 9张
8、 吊装作业方法 7张 31、 叉车安全常识 13张
9、 厂内机动车辆安全监察 87张 32、 叉车种类 8张
10、 冬季预热注意事项 6张 33、 叉车安全操作 39张
11、 防冻液常识 5张 34、 主泵分解与安装（全套） 285张
12、 燃油科学管理 5张 35、 三一挖掘机电气系统介绍 46张
13、 机油维护方法 11张 36、 电控发动机使用与保养 36张
14、 液压油管理方法 14张 37、 PC-7 监控器使用手册 3册
15、 建筑物安全解体讲座 90张 38、 电控柴油机故障诊疗知识1
16、 安全讲座-抓斗篇 46张 39、 电控柴油机故障诊疗知识2
17、 破碎锤安全操作知识 25张 40、 电控柴油机故障诊疗知识3
18、 前端工作装置正确选择 8张 41、 电控柴油机故障诊疗知识4
19、 前端工作装置保养 6张 42、 电控发动机经典案例分析 3页
20、 装载机械介绍 27张 43、 电控发动机基础教材 42页
21、 装载机液压系统故障诊疗 46张 44、 中型挖掘机结构和性能 76张
22、 康明斯发动机培训 39张 45、 发动机结构原理 122张
23、 维修动态演示幻灯片 27份 46、 破碎锤故障案例 （未完。。。）
全套累计: 68套 2383张幻灯片教学资料
其 其她相关理论教学资料以下:
液压挖掘机示教挂图（资料太多不一一列举, 见谅! ） 296份
操作规程文件夹 多种设备操作规程 98个
理论考试试卷 多种工程机械设备试卷 38份
教室墙体张贴内容 （基础操作、 安全操作、 保养） 97张
工程机械培训学校运作步骤实战教程 1套
