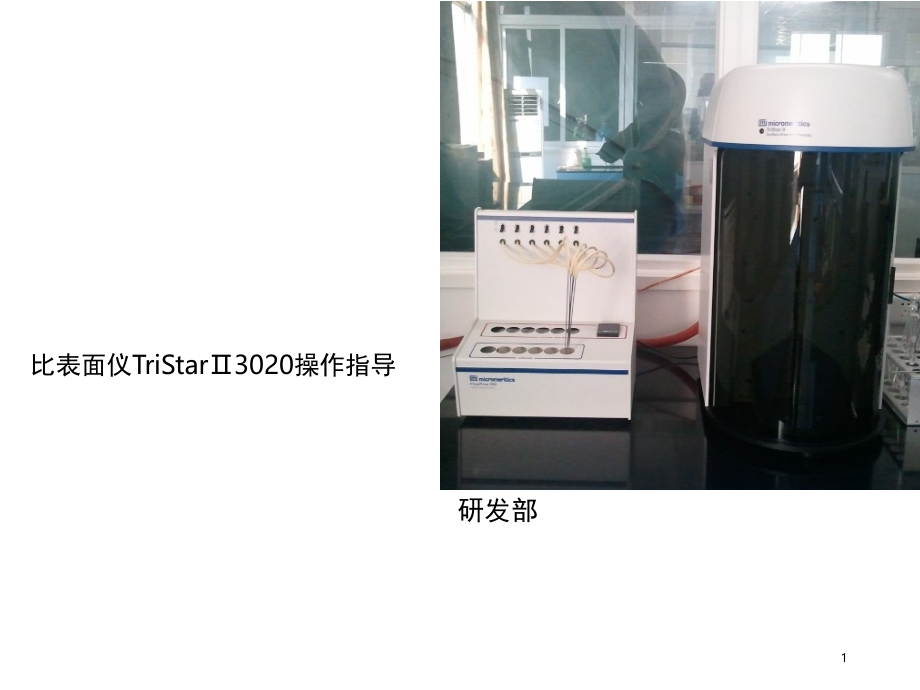

比表面仪TriStarⅡ3020操作指导.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,比表面仪,TriStar3020,操作指导,研发部,1,认识比表面仪,脱气站,分析站,2,认识比表面仪,杜瓦瓶,样品管,3,设备操作,准备工作,开机,样品准备,安装样品管,建立样品文件,开始分析,关机,4,准备工作,1.,检查气瓶压力值,0.1-0.15MPa,2.,确保杜瓦瓶内有足够液氮,5,开机,开外围设备，包括：气体，泵，电脑等,开,主机电源,打开,应用软件,6,开机,7,样品准备,称量样品，样品管的重量，将样品管放入样品管中,将样品管放入脱气站进行,脱气,处理，,脱气,后冷却至室温,再次称量样品管，把样品管安装到分析站上,将杜瓦瓶添满液氮，放到升降台上，关上舱门,8,样品称量,样品称量,样品管称量,将样品放入样品管,再次称量样品管,9,脱气处理,打开通气按钮，倾斜样品管，将脱气管插入样品管中,注意，脱气管不能直接插入到样品中,竖直样品管，盖上橡胶塞,把样品管放入到加热槽中,10,脱气处理,加入保温夹,设定脱气温度，,脱气,脱气完，放到冷却槽冷却,11,安装样品管,移,开样品塞,将等温夹沿着样品管向下滑，直至碰到球状物,3.,将连接螺母，金属环，,O,型环装在样品管上。,4.,将样品管安装在分析站端口，通过旋紧连接螺母来确保是否到位，手动拧紧螺母,12,安装样品管,安装等温夹,安装填充棒,安装样品管,13,安装样品管,样品管安装完成,杜瓦瓶放到升降台,14,建立样品文件,点击,File/Open/Sample Information,15,建立样品文件,点击,Ok,，点击,YES,，会显示样品信息文件,16,建立样品文件,七个卡片栏,样品信息（,Sample Information),样品管（,Sample Tube,）,脱气条件（,Degas Condition,）,分析条件（,Analysis Condition,）,吸附属性（,Adsorption Properties,）,报告选项（,Report Option,）,数据收集（,Collected Data,）,17,建立样品文件,样品名称,操作者,送样人,样品质量,数据类型,注释,样品信息栏从上到下依次填入样品名称，操作者，送样人，样品质量，样品密度，数据类型,空样品管质量,脱气后，样品管加上样品的质量,18,建立样品文件,点击样品管（,Sample Tube),选择合适的样品管信息）,根据实际需要，选择是否使用保温夹和填充棒,19,建立样品文件,点击脱气条件（,degas Condition,），定义适合样品脱气的准备条件,20,建立样品文件,点击分析条件（,Analysis Condition,），定义适合分析条件,21,建立样品文件,22,建立样品文件,一般情况，测试比表面，相对压力范围为,0.05-0.3,23,建立样品文件,如果要测试孔容孔径，则相对压力范围为,0.05-1,24,样品分析,点击,Unit/Start Analysis,，屏幕上方将出现文件框,25,样品分析,选择刚刚建好的文件，点击,OK,，点,Start,进行分析,26,结果报告,点击,Reports/Start Report,27,结果报告,选择自己测试的相应样品，点击,OK,选择样品,选择相应的报告项目，点击,OK,28,结果报告,以测试炭黑比表面为例，报告上包含,summary report,（概括报告），,isotherm tabular,（等温线列表报告），,isotherm linear plot,（等温线性图），,isotherm,log plot,（等温记录图），,bet tabular report,（,bet,线性报告）,bet transform plot,(bet,转换图）,单点比表面和多点表面结果,29,结果报告,等温线性图,30,结果报告,相关系数,在,bet,列表报告中，其中判断数据是否有效主要判断,C,值和相关系数，其中,C,值要大于,0,，相关系数越接近,1,越好,31,结果报告,对于类似硅铝的介孔材料，除了测试比表面还有测试孔容和孔径,孔容,孔径,32,关机,1.,现退出软件，关电脑,2.,关主机，关泵，关气体,注意事项：,密度小的粉末样品，尽量在,20,公斤压力下压片。,通常待分析样品能提供,15,到,150,平方米的比表面，适合氮气吸附分析。对于大比表面的样品，样品量要小，样品重量不要小于,100,毫克。,不要用手触摸样品以免将油脂粘在样品表面上。,如果样品管不能立刻安装在分析站上，那么可以让它继续留在脱气站上，或者取下用胶塞子堵上并塞紧，放在试管架上。,分析时将玻璃舱门关上，保证安全。,分析,站装样品管时要套上等温夹,升降台,下不要放杂物。,33,比表面仪,TriStar3020,操作指导,如果想详细了解操作比表面仪，可阅读比表面仪操作规程，到实验室亲自操作,34,
