DTSD179说明书
1. 概述
DTSD179三相四线电子式电能表, 是烟台东方威思顿电气有限企业以本企业专利开关电源技术为基础, 采取优异大规模集成电路, 成熟软件算法, 低功耗设计以及SMT工艺, 依据IEC687 和GB/T17883-1999《0.2S级和0.5S级静止式交流有功电度表》、 GB/T17215-《1级和2级静止式交流有功电度表》、 GB/T17882-1999《2级和3级静止式交流无功电度表》、 DL/T614－1997《多功效电能表》、 DL/T 645－1997《多功效电能表通信规约》等标准要求设计制造。本产品集多种计量、 显示、 通讯、 监控等功效于一身, 能够正确地分时计量三相正反向有功电能、 四象限无功电能以及需量; 精密实时测量三相电压、 电流、 有功无功功率、 功率因数等; 检测并统计失压、 失流、 断相等事件; 可实现远程和当地抄表、 编程等功效。本产品可广泛应用于电网关口、 电厂、 供变电站、 各企事业单位电能综累计量和管理以及工业用户多费率电能分时计量。
业务咨询电话:

2. 工作原理

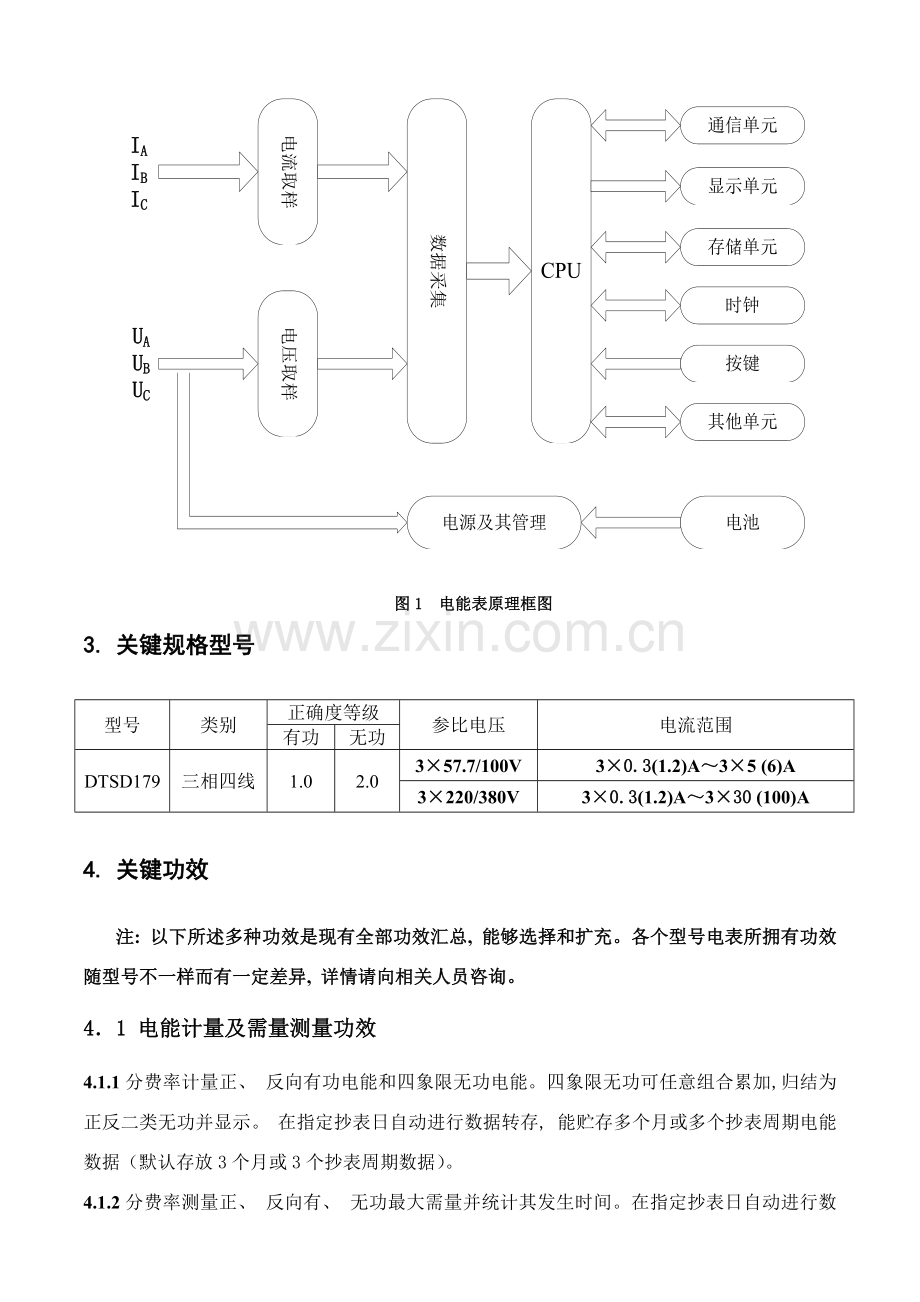

基础工作原理如图1所表示。

图1 电能表原理框图

3. 关键规格型号
型号
类别
正确度等级
参比电压
电流范围
有功
无功
DTSD179
三相四线
1.0
2.0
3×57.7/100V
3×0.3(1.2)A～3×5 (6)A
3×220/380V
3×0.3(1.2)A～3×30 (100)A

4. 关键功效
注: 以下所述多种功效是现有全部功效汇总, 能够选择和扩充。各个型号电表所拥有功效随型号不一样而有一定差异, 详情请向相关人员咨询。
4．1 电能计量及需量测量功效
4.1.1分费率计量正、 反向有功电能和四象限无功电能。四象限无功可任意组合累加,归结为正反二类无功并显示。 在指定抄表日自动进行数据转存, 能贮存多个月或多个抄表周期电能数据（默认存放3个月或3个抄表周期数据）。
4.1.2分费率测量正、 反向有、 无功最大需量并统计其发生时间。在指定抄表日自动进行数据转存, 且当月最大需量值自动复零。能贮存多个月或多个抄表周期最大需量数据（默认存放3个月或3个抄表周期数据）。
4.1.3需量周期可在5、 10、 15、 30、 60min中选择。滑差式需量周期滑差时间在1、 2、 3min中选择。需量周期应为滑差时间整数倍5倍及以上。出厂默认设置: 最大需量周期为15min, 滑差时间为1min。
4．2实时量测量功效
测量所接入线路电压、 电流、 有功功率、 无功功率、 功率因数等实时量数据。
4．3 费率和时段
含有最大12个时区、 12个时段、 10套日时段表、 5个费率。前4个费率可定义为尖峰平谷中任意一个（经过维护软件设置, 但不能有反复）。
4．4 显示功效
支持自动循环显示和按键查询显示、 遥控显示3种显示模式, 可经过红外光口、 RS485或RS232通讯口对循显内容、 循显切换时间、 按键显示内容、 显示模式切换时间等进行设置。可单独设置停电抄表时显示内容。
4.4.1循环显示功效
上电后, 在无按建操作时, 处于自动循环显示状态, 电表将自动轮番显示预先设置轮显编码相关数据项, 数据项显示切换时间间隔为循显时间（出厂默认值: 5s）。
4.4.2按键显示功效
若有按键操作, 则进入按键查询显示状态, 经过显示控制按键能够向前或向后翻查预先设置键显编码相关数据项。若不再操作按键, 则延时超出设定显示模式切换时间（停显时间, 出厂默认值: 60s）后将返回到自动循环显示状态。
4.4.3停电显示功效（可选）
若处于停电抄表唤醒状态, 则自动循环显示预先设置停显编码相关数据项, 此时若按键, 显示仍然是停显编码设定内容, 只是可手动控制显示切换间隔时间。
4.4.4红外遥控显示功效（可选）
可经过红外抄表器对电能表进行遥控显示。经过输入显示编码显示相关内容数据项。
4．5 停电抄表功效(可选)
停电后, 可经过按键或非接触方法（遥控）唤醒电表。（需要有单独停电抄表电池）
4．6 统计统计功效
4.6.1失压统计
某相电压小于设定失压门限, 电流大于设定失压电流门限, 开始统计失压事件。
统计总及各相失压次数以及累计失压时间; 统计最近4次失压事件, 内容包含: 总及各相失压起始时间及总电量（正向有功和反向无功）、 结束时刻及总电量（正向有功和反向无功）。
4.6.2断相统计
某相电压小于设定断相门限, 电流小于设定断相电流门限, 开始统计断相事件。
统计总及各相断相次数以及累计断相时间; 统计最近4次断相事件, 内容包含: 起始时间、 结束时间。
4.6.3失流统计
某相电流小于设定失流门限, 但该相电压大于设定失流电压门限, 开始统计失流事件。
统计总及各相失流次数以及累计失流时间; 统计最近4次失流事件, 内容包含: 起始时间、 结束时间。
4．7 系统事件统计功效
4.7.1编程事件统计
统计最近10次编程事件统计, 具体内容包含: 编程时间和编程内容。
4.7.2最大需量清零事件统计
统计清零次数, 最大需量清零时间。
4.7.3上电掉电事件统计
最少统计最近10次系统上电、 断电时间。
4．8 冻结功效
经过RS485接口可广播下发冻结命令,电表接收到冻结命令后立刻锁存目前有功电能、 无功电能, 以备RS485或红外口召唤读取。
4．9 负荷曲线统计功效（可选）
根据用户设定时间间隔对电压、 电流、 电量、 功率等数据内容进行滚动数据统计, 间隔时间可设定, 出厂默认设置为15分钟。
4．10 自检及报警功效
Ø 上电自检关键检验EEPROM中数据有效性, 由液晶显示器显示对应错误代码。
Ø 运行期间自检若出现错误, 如电池欠压等, 在液晶显示器将显示对应错误报警信息。
Ø 电表上设有硬件看门狗。
Ø 含有电网相序检测功效, 假如进线相序错误, 则液晶会给出逆相序指示。
Ø 可在液晶上显示线路状态信息, 包含: 失压、 失流、 断相、 电能方向等。
4．11 时钟
采取专用时钟芯片, 能进行年、 月、 日、 星期、 时、 分、 秒计时,参比条件下, 日计时误差小于0.5秒, 闰年、 月可自动转换。
含有广播对时功效。
4．12 综合防窃电功效
硬件方面: 采取防窃电外壳, 端子盖加铅封后, 用户无法改动电压电流线。
不破坏铅封, 用户无法按下编程开关, 不按下编程开关, 就不能改动表内部参数或数据。
软件方面: 三级密码保护。
编程状态超时自动退出。
用电异常信息统计或告警（逆相序、 失压、 断相, 掉电/上电, 过压等事件）。

全部参数、 功效设置、 电量、 需量、 负荷曲线清零等（除广播校时外）加有硬件保护即编程按键和软件权限限制, 且全部上述操作都需要用红外维护电缆或RS485/RS232通讯器配合专用维护软件来实现。
