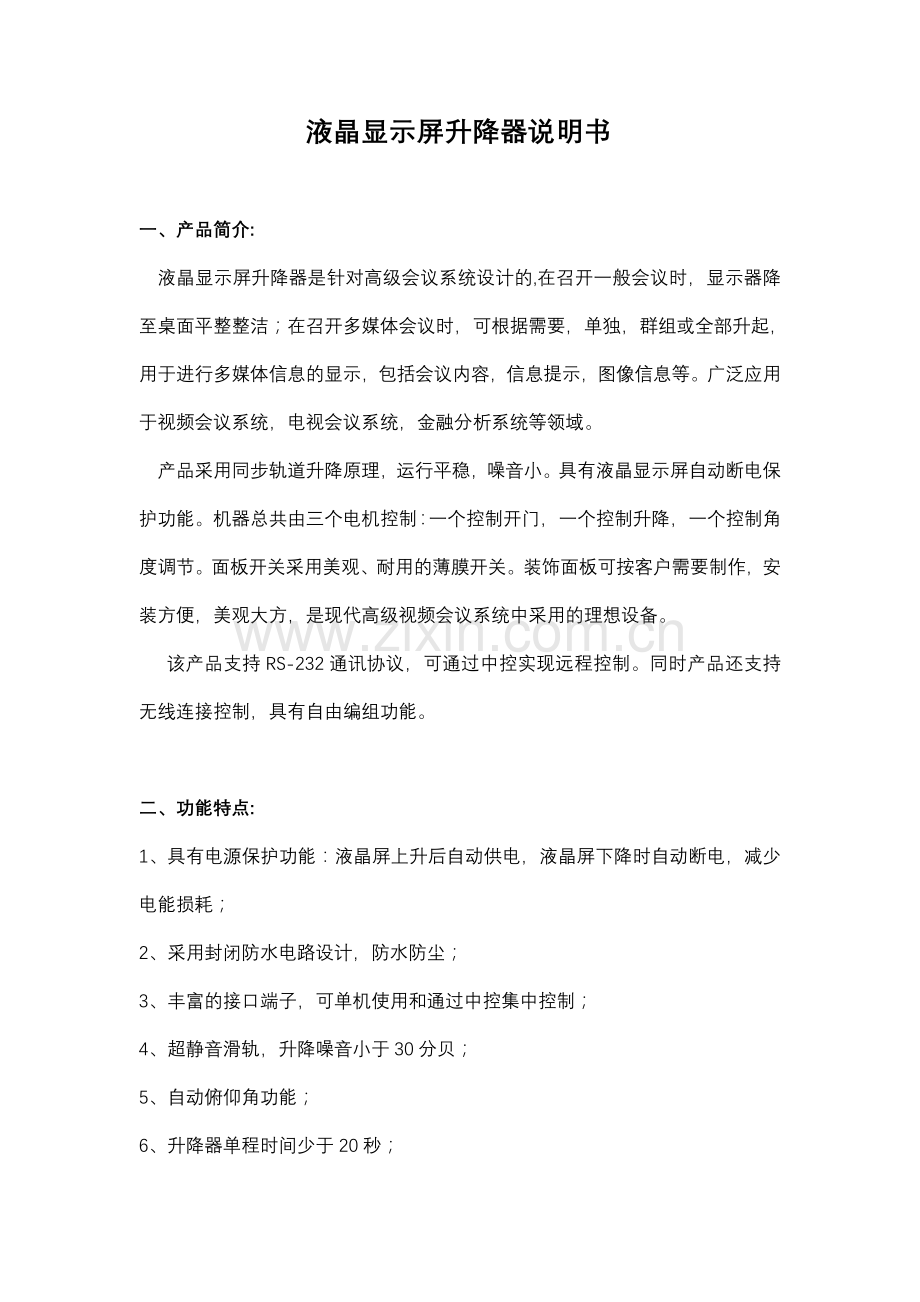

液晶显示屏升降器说明书

一、产品简介:
液晶显示屏升降器是针对高级会议系统设计的,在召开一般会议时，显示器降至桌面平整整洁；在召开多媒体会议时，可根据需要，单独，群组或全部升起，用于进行多媒体信息的显示，包括会议内容，信息提示，图像信息等。广泛应用于视频会议系统，电视会议系统，金融分析系统等领域。
产品采用同步轨道升降原理，运行平稳，噪音小。具有液晶显示屏自动断电保护功能。机器总共由三个电机控制：一个控制开门，一个控制升降，一个控制角度调节。面板开关采用美观、耐用的薄膜开关。装饰面板可按客户需要制作，安装方便，美观大方，是现代高级视频会议系统中采用的理想设备。
该产品支持RS-232通讯协议，可通过中控实现远程控制。同时产品还支持无线连接控制，具有自由编组功能。

二、功能特点:
1、具有电源保护功能：液晶屏上升后自动供电，液晶屏下降时自动断电，减少电能损耗；
2、采用封闭防水电路设计，防水防尘；
3、丰富的接口端子，可单机使用和通过中控集中控制；
4、超静音滑轨，升降噪音小于30分贝；
5、自动俯仰角功能；
6、升降器单程时间少于20秒；
7、自动开关门功能；
8、可通过RS—232通讯电缆与控制键盘或集控系统连接，实现远程控制的统一。

三、产品功能：
新款产品结合了以往YJ-1型（升降平台原理，两个电机分别控制开门、升降，但不能自动摇头，只能手动调节角度）和YJ-2型（齿轮传输，一个电机控制开门、升降，有易撞屏的缺点）的优点，新款产品YJ-3型采用升降平台原理升降，运行平稳，使用寿命长，故障率低等优点；
产品共由三个电机控制：一个控制开门，一个控制升降，一个控制液晶屏角度调节。面板开关采用美观、耐用的薄膜开关。
采用中控面板控制取缔无线遥控（可解决无线遥控乱码、丢码的问题），还可直接用遥控器控制中控面板(232接口)，可减低信号对液晶屏的干扰和遥控器乱码、丢码的问题；面板可按客户需要制作，安装方便，美观大方。

四、升降器内部传动设计：
（一）、采用三个电机，其中一个控制开门，一个控制升降，一个控制转角，（同行采用两个电机，一个控制升降，一个控制转角，开门采用弹簧带动。）
（二）、整个动作流程是：
1 、 开门电机动作打开，此时升降电机未工作，不会出现撞屏现象，开门的动作完成，将下一个传动信号交给上升电机。
2 、 上升电机接到信号，开始上升，上升到位，又将下一个信号转交给转角电机，
3 、 转角电机接到信号开始转到角度，整个动作完成。

五、同行升降器内部传动设计：
（一）、上升电机上升，上升过程中渐渐松弹簧，弹簧连接着翻转门，使门慢慢打开；
（二）、上升到位把信号发给转角电机，开始转动角度，整个动作完成。

这种方式有三个弊端:
1、有一部分空间要预留。如判断不准就会产生碰撞现象，上升过程中还未完全打开，显示屏磕在门沿上导致撞坏。
2、弹簧时间长了产生疲劳，导致面板不平。
3、弹簧一 但没有力，门开不了，后果更加严重，严重到有可能把客户显示屏撞坏。这本是我工厂第二代产品，就因为有这种问题发生过，我工厂改成现在的闭环传动。就上面的传动方式2。

六、富力创达设备控制方式：
控制方式多种可选：
1、可采用薄膜开关控制；
2、可采用无线遥控；
3、可采用无线RS232控制；
4、可采用有线RS232控制，用电脑的串口就可直接控制升降。
同行升降器设备控制方式：
同行只能采用前两种控制方式，不能用有线方式控制升
设备。在设计开发上我工厂投入更多。

七、富力创达升降器电器件设计：
1、整个电器件部分采用悬空封闭式设计防水防尘。
2、VGA信号线和电源采用坦克拖链式导线方式，不会产生夹线现象，保证线路安全畅通。
（同行的VGA信号线和电源线无导线装置设计的有线路为无序放置，会带来安全隐患，还会产生下降过程中线被压住。机器无到位的现象）
3、整个机械零件采用铜制并预留有保养加油位置，能保证机械的使用寿命。
（同行在关键的轨道爬行上采用塑料齿轮。但塑料齿轮磨损度差，不能保证使用频率，机械寿命短。长时间运行会发生掉齿情况升降不能正常进行。）

八、布线安装要求：
液晶屏升降器与显示屏是共用一根电源线，每台升降器必须留电源插口一个，VGA线一根，如用中央控制器进行控制，必须有232线，电源线，从控制机房牵根总线到会议桌，然后各个升降器从，总线上取电。
VGA线，从控制机房的信号源到每台升降器都需要一根VGA线。
232线，升降器采用手拉手式连接，从控制机房牵一根三芯线到第一台升降器，第二台从第一台串出来，然后串到最后一台。

九、技术指标参数:
控制方式：无线
遥控距离：30米
显示屏倾仰角度：≤12°
工作温度：0-45°C
相对湿度：不大于80%（20±5°C）
颜色：亚光黑，银色，不锈钢拉丝
负重：8.5KG
电源电压：AC220V ±10% 50HZ
最大功率：25W

十、产品尺寸：

15寸液晶显示屏升降器
面板规格：460mm x 160mm x 3mm
机箱规格：408mm x 148mm x 560mm

17寸液晶显示屏升降器
面板规格：480mm x 170mm x 3mm
机箱规格：420mm x 160mm x 600mm

19寸液晶显示屏升降器
面板规格：530mm x 170mm x 3mm
机箱规格：498mm x 160mm x 643mm

十一、安装说明:
15寸：桌面开孔尺寸为416mm x 150mm (此尺寸含机身螺丝)
17寸：桌面开孔尺寸为430mm x 166mm(此尺寸含机身螺丝)
19寸：桌面开孔尺寸为504mm x 166mm(此尺寸含机身螺丝)

安装要求：
以升降器的外行尺寸为准，会议桌开孔大小也以升降器样品开孔为准。
如：15寸升降器配15寸液晶显示器，开孔为15尺寸升降器的大小，17寸升降器配17寸液晶显示器，开孔为17寸升降器的大小。

将升降器放在预先开好的桌孔内；
将升降接上电源升降1-3遍，确认升降没问题后安装显示器；
将液晶显示屏的原 底座拆掉；
再用原装螺钉固定显示屏，注意垫片的方向及顺序。（如图）:

注：升降机不能动作的可能性
1、 电池插座是否没插好；
2、 遥控器是否有电，可先按面板电钮测试。

十二、接口配置:

①电源开关
②电源接口
③VGA接口
④中控1（232接口）
⑤中控2（232接口）
⑥USB接口
⑦指示灯

十三、控制说明:
（一）、手动控制方式:
在控制面板上分别有后仰、前仰、暂停、上升、下降五个键位。
前、后仰分别控制夜晶显示屏倾斜角度（这两个键是微调键，采用点动调节方式）；上升、下降、暂停分别控制机器运行状态。
当显示器隐藏于机器内部时按上升键，机器面板开关门收回机器内部后，显示器上升，底板与面板呈水平，最后显示器翻转、后仰，直到机器自动停止运行。同时液晶显示屏自动通电。
使用者可根据自身需求调节显示器倾斜角度，后仰、前仰每按一次调整约0.5度，最大可调节12度。（快速转角方法是：按一下“下降”键，然后在显示器角度回转的过程中按“暂停”键锁定角度）

（二）、遥控控制方式:

①单台无线遥控，一对一控制。
②无线遥控分组控制，最多五组，多台机分组，一个遥控器控制
操作方法
在接通电源的状态下同时按住升降器面板上面的“暂停”与“上升”键持续约2秒左右，机器里的指示灯会开始闪烁，然后按下遥控器背面的对码按钮1秒左右，如机器里的指示灯停止闪烁，则对码成功。机器已能用遥控器控制。不成功则重复以上操作。

十四、232控制方式:
(一)、RS232连接线:
用RS232交叉线（2-3-5对3-2-5）将第一台液晶屏升降器与中控232串口连接；
每台液晶屏升降器之间用RS232直连线（2-3-5对2-3-5）串连即可。

(二)、RS232端口设置：
波特率 2400
数据长度 8
奇偶校验 N
停止位 1

(三)、集中控制代码：
机器出厂时有一个默认的可控制全升全降的16进制代码：
FF 10 11 00 DD FF 10 11 00 DD FF 10 11 00 DD FF 10 11 00 DD-----全部上升
FF 10 11 00 EE ………….(同上,重复4或5遍) ------全部下降
FF 10 11 00 CC ……….(同上重复4或5编)…….全部停止

(四)、编组控制方法：
除了默认的控制代码以外，机器还可以登陆新的代码。但建议每台机器最多不要超过3个代码。登陆代码步骤如下：
1、按上面的设置设置好232串口。
2、按上面的连线方式连接好线路。
3、在串口控制软件中填写16进制代码（学习代码） FF 10 11 01 AA FF 10 11 01 AA FF 10 11 01 AA FF 10 11 01 AA；（其中01表示该机器被定义为01号，如果有多台机器可相应定义为02或03等。但如果多台机器都学习同样的代码则表示多台机器被定义为同一个组，会同时升降。）--！！！代码填好后先别发送。
4、同时按住液晶屏升降器面板上的“上升键”和“暂停键”约1秒钟左右，升降器内部的红色指示灯会开始慢慢闪烁。立刻松开按键并发送串口控制软件中的代码，指示灯会接收到代码并停止闪烁，代码登陆成功。

(五)、控制代码：
代码被登陆后，机器就可用232代码控制了。控制代码如下：
FF 10 11 01 DD…….(重复5遍) 上升；
FF 10 11 01 EE……..(重复5遍) 下降；
FF 10 11 01 CC……..(重复5遍) 停止；
(六)、代码清除：
同时按住液晶屏升降器面板上的“上升键”和“暂停键”不放直到升降器内部的红色指示灯闪烁由慢到快，当闪烁到很快的时候松开按键，但马上又短暂同时按一下液晶屏升降器面板上的“上升键”和“暂停键”后松开。所有后登陆的代码将被清除。（机器原出厂代码不会被清除）
注：当连接机器超过8台以上时，建议安装信号放大器或直接配置本公司生产的“RS232集中控制键盘”。

十五、中控线路连接示意图:

十六、附录:
(一)、RS232集中控制键盘操作说明：

1、使用键盘控制：
（1）必须清除升降机里面被控制信息，才能使用键盘控制。方法：同时按住升降器面板上面的暂停与上升开关，机器里的指示灯会闪烁，按住直至指示灯连续闪烁，然后放开1-3秒，再次按住暂停与上升，指示灯熄灭1秒，回复正常。表明已清除升降器里的控制信息。
（2）学习键盘信息方法：同时按住本控制器的(“1” “3”键，再按下预选组组号（必须是两位数，如：05，18，96等），控制器会发出“滴滴”“滴滴”的提示音，控制器上的指示灯随声音闪动，表示控制器已发出学习信号，此时同时按升降器面板上的暂停与上升开关，使之处于接收信号状态，当升降器上面的指示灯跟控制扩大的上的指示灯同步闪动，说明学习成功。按任意键退出，声音停止。同理，可对号外一台或几台升降器进行学习。学习完毕，可以按您所选过的预选号码（如：06，18，96等）再按ESC或ENT，就可以控制机器升降。
（3）键盘的RS232控制方法：如果机器较多且采用RS232有线控制时，可在第一台机器前面加装RS232集中控制键盘。该设备有信号放大处理功能，能使信号传递更远，控制的机器更多。
键盘直接连接在第一台机器上，中控与键盘之间用RS232交叉线连接。端口设置请参阅“RS232控制”章节。
加装控制键盘后RS232的控制代码有相应变化，由原来的5位变为3位。例如：
原来是FF 10 11 01 DD
则现在只需对键盘发送
FF 01 DD代码即可（去掉10 11）
2、使用均线遥控器控制：
使用均线遥控控制，要先对控制器进行学习信息，操作如下：同时按下“ESC”和“ENT”键，再按下键盘已学习组组号，控制器会发出登陆提示音，此时按下遥控器背后的登陆键，控制器会发出“滴”的一声，说明学习成功。
学习完毕，就可以通过遥控对本控制器先进控制，从而实现对升器控制。

(二)、故障排除:
故障
修理方法
全不动，毫无反应
1、 检查电源上终端进线、端子是否有电，电压是否正常。如果没有电则应检查供电线路。
2、 如果电源进线端子电压正常可检查按钮连线，电动机连接线有无松脱，熔断器有无烧断，检查上终端和下终端行程开关接线有无松脱。
按上行或下行按钮都不能运行，但听到振动的声音，且声音比较弱
应检查电容器是否被击穿、短路及其连线是否脱落、断路。这时电机会严重发热，应立即断开电源，以免烧坏电机。再检查电容器是否断路或击穿。

机器开门，但不上升，但箱体内有机械传动声音。
查看机器背面红色防震螺丝是否取下
如仍然不能解决问题，请于我公司联系

由于现在市面上液晶屏种类繁多尺寸个不相同，为避免因产品的尺寸不符而担误工程进度，本公司推荐客户使用以下几种液晶屏：
方案一：

1、三星15 寸510N,540N,540B型液晶屏；
2、飞利浦 15 寸150S6型液晶屏；
3、BenQ（明基） 15 寸 FP51J,FP51G+,T505型液晶屏；
4、DELL(戴尔) 15 寸 E157FPc型液晶屏；
5、HP(惠普) 15 寸 1506,1502型液晶屏；
6、LG 15 寸 15NS-7,1502Q,1520B,1552SQ型液晶屏。

注:液晶显示屏的尺寸不能大于以下尺寸：
15寸 外形尺寸不大于360mmx305mmx65mm
17寸 外形尺寸不大于380mmx330mmx70mm
19寸 外形尺寸不大于450mmx370mmx70mm

十七、公司售后服务：
1、公司对新款液晶屏YJ-3升降器进行为期1年的免费质保，终身有偿维护；
2、公司对购买“CHUANGD液晶升降器”负责指导安装（注：不提供其它配套产品，例：VGA分配器、VGA信号放大器、电源插座）。

十八、公司以做工程图片：
解放军指挥会议室：
