KJ270

煤矿人员管理系统说明书
（执行标准：Q/NDD009-2007）

版本号: 第二版
出版日期：2008-04

宁波戴维斯德比电子有限公司
网址：
宁波慈溪市宗汉街道兴园路58号 电话：[phone]

15
- 15 -

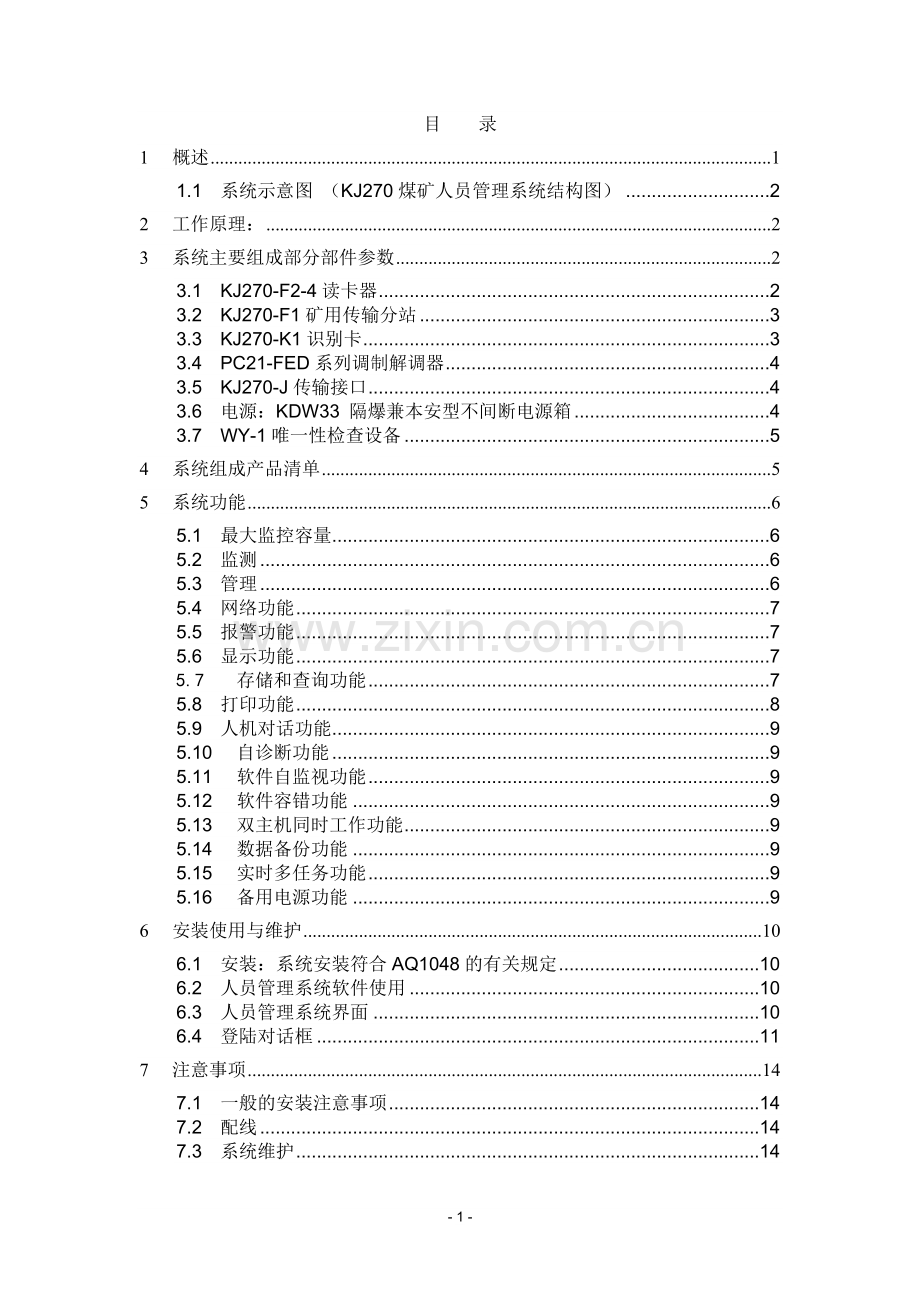

目 录
1 概述 1
1.1 系统示意图 （KJ270煤矿人员管理系统结构图） 2
2 工作原理： 2
3 系统主要组成部分部件参数 2
3.1 KJ270-F2-4读卡器 2
3.2 KJ270-F1矿用传输分站 3
3.3 KJ270-K1识别卡 3
3.4 PC21-FED系列调制解调器 4
3.5 KJ270-J传输接口 4
3.6 电源：KDW33 隔爆兼本安型不间断电源箱 4
3.7 WY-1唯一性检查设备 5
4 系统组成产品清单 5
5 系统功能 6
5.1 最大监控容量 6
5.2 监测 6
5.3 管理 6
5.4 网络功能 7
5.5 报警功能 7
5.6 显示功能 7
5.7 存储和查询功能 7
5.8 打印功能 8
5.9 人机对话功能 9
5.10 自诊断功能 9
5.11 软件自监视功能 9
5.12 软件容错功能 9
5.13 双主机同时工作功能 9
5.14 数据备份功能 9
5.15 实时多任务功能 9
5.16 备用电源功能 9
6 安装使用与维护 10
6.1 安装：系统安装符合AQ1048的有关规定 10
6.2 人员管理系统软件使用 10
6.3 人员管理系统界面 10
6.4 登陆对话框 11
7 注意事项 14
7.1 一般的安装注意事项 14
7.2 配线 14
7.3 系统维护 14
8 联系方式 14

注 意 事 项

1、 使用本产品前请详细阅读本说明书，因不按本说明书规定的方法使用本产品而造成的损失本公司概不负责。

2、 只有专业人员才允许安装、调试和维护本系统、每周例行检查时必须关闭本系统电源；避免在有腐蚀的液体，水蒸气，灰尘或化合物的环境里面安装系统设备。

3、 产品外壳就近接地，接地良好。接地线最好接在设备的安装螺丝柱上。

4、 通讯线推荐采用带安标证的MHYBV电缆，1×4×1.38，截面为1.5mm2，远离动力线和其他网络线。屏蔽层必须可靠接地线。

5、 井下与地面通讯网络采用KJ270-J传输接口保护；KJ270-J传输接口安装在机房附近。

6、 本系统由隔爆及本质安型产品组成，不得随意与其它未经联检的设备连接。

7、 维修时不得随意改变本安电路和与本安电路有关的元器件的电气参数、规格和型号。

8、 设备一旦出现故障，请拨打0574-63226279与我公司维修人员联系，不得擅自打开设备进行维修。

KJ270煤矿人员管理系统说明书
1 概述
本说明书引用的标准为：Q/NDD009-2007 KJ270煤矿人员管理系统企业标准。KJ270煤矿人员管理系统通讯网络是我公司与英国戴维斯德比公司合作后开发的第一代适合于我国煤矿井下人员管理的一套系统。（英国戴维斯德比公司是一家专业做煤矿通讯、控制等系列产品的企业，其产品工作性能十分稳定、可靠，是国际知名品牌。该公司在英国已经有200年的历史了，享有很高的知名度。目前世界上许多国家的煤矿上在使用该系统，）。
该系统为总线型网络结构，是由KJ270-F1矿用传输分站、KJ270-F2-4读卡器及其它配套产品组成。
产品型号：
KJ 270
系统编号
矿用监测

1.1 系统示意图 （KJ270煤矿人员管理系统结构图）
WY-1识别卡唯一性检查设备
放在井口安全区
KJ270-K1识别识别卡

2 工作原理：
KJ270-F2-4读卡器（以下简称读卡器）从KJ270-T天线端接收来自KJ270-K1识别卡的无线电信号，信号经过读卡器内部识别、数据采集、分析等处理后转变为CAN总线信号，CAN总线网络信号传送给KJ270-F1矿用传输分站。KJ270-F1矿用传输分站把CAN网络内数台读卡器传送过来的信号由内部数据汇总、统计，通过内部调制、解码后转变为FSK信号，传送至FSK总线系统网络，FSK信号在经过KJ270-J传输接口、PC21－FED调制解调器等设备再传送到地面监控中心站计算机服务器，通过本系统可以实现对井下人员的管理。
3 系统主要组成部分部件参数
3.1 KJ270-F2-4读卡器

技术参数
KJ270-F2-4读卡器
天线数量（4）
两主两从
支持识别卡
KJ270-K1
读卡距离
最大距离:KJ270-K1识别卡：10m
并发识别
80张卡
传输方式
CAN信号，半双工
波特率
信号速率为10Kbps
通讯距离
最大距离：2km
读出器单元
每个读出器单元可驱动两组4个天线
LED指示灯
红色－电源，黄色－读卡
环境温度
环境温度为0℃ ~ +40℃
环境湿度
相对湿度不大于95%
电源
DC 10V-24V
电流
≤500mA
外型尺寸
470mmx400mmx220mm
外壳材料
A3钢板 （防护等级IP54）

3.2 KJ270-F1矿用传输分站

技术参数
KJ270-F1矿用传输分站
功能
CAN-FSK
FSK信号传输距离
最大距离：10km
CAN信号传输距离
最大距离：2km
FSK传输速率
600bps
CAN传输速率
10Kbps
工作模式
CAN信号转FSK信号
环境温度
环境温度为0℃ ~ +40℃
环境湿度
相对湿度不大于95%
电源
DC 9V-24V
电流
≤300mA
外型尺寸
470x400x220毫米
外壳材料
A3钢板 （防护等级IP54）

3.3 KJ270-K1识别卡

技术参数　
KJ270-K1技术参数
功能
人员身份卡
工作方式
被动式
感应距离
10m
欠压输出功能
低于3.2V时，识别卡能发送低电量编码信息
环境温度
0℃～40℃
相对湿度
周围空气的湿度不大于95％（温度为25℃时）
电源（充电电池）
062040锰酸锂可充电电池：DC 3.7V
外型尺寸
100mm×70mm×8.6mm
外壳
灰 ABS阻燃材料（防护等级IP54）
重量
30克
3.4 PC21-FED系列调制解调器
技术参数
PC21-FED -1
PC21-FED -2
FSK SAP总线
4
8
功能
一端通过FSK接口与KJ270-J传输接口连接，一端通过RS232接口与地面计算机连接
FSK传输距离
最大距离：10km
RS232传输距离
5m
FSK传输速率
600bps
232传输速率
38400 bps
工作模式
FSK 转RS232
环境温度
环境温度为-20℃ ~ +60℃
环境湿度
相对湿度不大于95%
电源
AC 220V±10%
电流
最大电流：≤500mA
外型尺寸
482x280x265毫米
3.5 KJ270-J传输接口
技术参数
KJ270-J传输接口
功能
井下FSK信号与地面一般电气信号通讯之间的安全隔离
连接
一端通过FSK与井下KJ270-F1矿用传输分站连接，一端通过FSK与PC21-FED调制解调器连接
总线数量
1
波特率
600bps
环境温度
0℃~40℃
相对湿度
周围空气的湿度不大于95％（温度为25℃时）
外型尺寸
360mm*288mm*155mm
外壳
A3 钢板 （防护等级IP54）
3.6 电源：KDW33 隔爆兼本安型不间断电源箱
技术参数
KDW33 隔爆兼本安型不间断电源箱
功能
适用于向各种矿用本质安全型设备提供电源
环境温度
0℃～40℃
相对湿度
周围空气的湿度不大于95％（温度为25℃时）
防爆形式
隔爆兼本质安全型，Exd [ib] I
输入电源
AC127
频率
50Hz，电压变化范围75%～110%
输出电压
本安直流12V
输出电流
1A
保护方式
双重过压、过流保护
防爆合格证号
2042119
煤安标志准用证号
20041636
外型尺寸
285mm×225mm×125mm
重量
10kg
3.7 WY-1唯一性检查设备
技术参数
WY-1唯一性检查设备
功能
当识别卡在距该检测设备0.5米范围内时，该检测设备根据识别卡状态发出以下提示音：正常时：发一短音并显示卡号；重卡时：连续发出两次短音；电量低时：发一长音并显示卡号；坏卡时：不发音，在WY-1检测设备处应有值班人员看守。
环境温度及湿度
环境温度为-20℃ ~ +60℃，相对湿度不大于95%
电源
AC 220V±10%，≤500mA
外型尺寸
482mmx280mmx26mm
4 系统组成产品清单
序号
设备名称
型 号
生产供应厂家
防爆合格证号
安标证编号
备注
1
监控中心站，含软件
P4以上
—
—
—
地面监控中心站
2
UPS不间断电源
3KVA
—
—
—
地面监控中心站
3
电源避雷器
AM2－40
广州雷迅电子有限公司
—
XKA11267（销售许可证）
地面监控中心站
4
信号避雷器
SR－E12V/4
广州雷迅电子有限公司
—
XKA11267（销售许可证）
下井口处
5
调制解调器
PC21－FED
宁波戴维斯电子有限公司
—
—
地面
6
传输接口
KJ270-J
宁波戴维斯电子有限公司
2074292
MFD080028
地面
7
矿用传输分站
KJ270-F1
宁波戴维斯电子有限公司
2074287
MFD080031
井下
8
读卡器
KJ270-F2
-4
宁波戴维斯电子有限公司
2074290
MFD080030
井下
9
天线
KJ270-T
宁波戴维斯电子有限公司
2074289
MHA08007
井下
10
手持仪
KJ270-S
宁波戴维斯电子有限公司
2074288
MFD080032
井下
11
识别卡
KJ270-K1
宁波戴维斯电子有限公司
2074291
MFD080029
井下
12
隔爆兼本安型不间断电源箱
KDW33
徐州华讯科技有限公司
2042119
20041636
井下
13
传输电缆
MHYBV
—
—
带安标证
1×4×1.38
5 系统功能
5.1 最大监控容量
5.1.1. 在系统最多可连接15个分站。
5.1.2. 每个分站接入7个读卡器。
5.1.3. 系统最多可管理65535张识别卡。
5.2 监测
5.2.1. 系统具有携卡人员出/入井时刻、出/入重点区域时刻、出/入限制区域时刻等监测功能。
5.2.2. 系统具有识别携卡人员出/入巷道分支方向等功能。
5.2.3. 系统能对乘坐电机车等各种运输工具的携卡人员进行准确识别。
5.2.4. 系统能识别多个同时进入识别区域的识别卡。
5.2.5. 系统具有识别卡工作是否正常和每位下井人员携带1张卡唯一性检测功能，在井口处安装一个WY-1检测设备，当识别卡在距该检测设备0.5米范围内时，该检测设备根据识别卡状态发出以下提示音：正常时：发一短音并显示卡号；重卡时：连续发出两次短音；电量低时：发一长音并显示卡号；坏卡时：不发音, 在WY-1检测设备处应有值班人员看守。
5.2.6. 当识别卡电量低于3.2V时会发送一个低电量编码信息，系统收到低电量编码信息后会显示电池电量低并会发出警报通知操作员。
5.3 管理
5.3.1. 系统具有携卡人员下井总数及人员、出/入井时刻、下井工作时间等显示、打印、查询等功能，并具有超时人员总数及人员、超员人员总数及人员报警、显示、打印、查询等功能。
5.3.2. 系统具有携卡人员出/入重点区域总数及人员、出/入重点区域时刻、工作时间等显示、打印、查询等功能，并具有超时人员总数及人员、超员人员总数及人员报警、显示、打印、查询等功能。
5.3.3. 系统具有携卡人员出/入限制区域总数及人员、出/入限制区域时刻、滞留时间等显示、打印、查询、报警等功能。
5.3.4. 系统具有特种作业人员等下井、进入重点区域总数及人员、出/入时刻、工作时间显示、打印、查询等功能，具有工作异常人员总数及人员、出/入时刻及工作时间等显示、打印、查询、报警等功能。
5.3.5. 系统具有携卡人员下井活动路线显示、打印、查询、异常报警等功能。
5.3.6. 系统具有携卡人员卡号、姓名、身份证号、年龄、职务或工种、所在区队班组、主要工作地点、每月下井次数、下井时间、每天下井情况等显示、打印、查询等功能。
5.3.7. 系统具有按部门、地域、时间、读卡器、人员等分类查询、显示、打印等功能。
5.4 网络功能
服务器端能够同时允许多个客户端访问。
5.5 报警功能
识别卡进入危险区域具有报警信号的功能。
5.6 显示功能
5.6.1. 系统具有汉字显示和提示功能。
5.6.2. 系统具有列表显示功能。显示内容包括：下井人员总数及人员、重点区域人员总数及人员、超时报警人员总数及人员，超员报警总数及人员，限制区域报警人员总数及人员、特种作业人员工作异常报警总数及人员等。
5.6.3. 系统具有模拟动画显示功能。显示内容包括：巷道布置模拟图、人员位置及姓名、超时报警、超员报警、进入限制区域报警、特种作业人员工作异常报警等。具有漫游、总图加局部放大、分页显示等方式。
5.6.4. 系统具有系统设备布置图显示功能。显示内容包括：分站、电源箱、传输接口和电缆等设备的设备名称、相对位置和运行状态等。
5.7 存储和查询功能
5.7.1. 系统具有存储功能，存储内容包括：
a) 出/入井时刻；
b) 出/入重点区域时刻；
c) 出/入限制区域时刻；
d) 进入分站识别区域时刻；
e) 出/入巷道分支时刻及方向；
f) 超员总数、起止时刻及人员；
g) 超时人员总数、起止时刻及人员；
h) 工作异常人员总数、起止时刻及人员；
i) 卡号、姓名、身份证号、年龄、职务或工种、所在区队班组、主要工作地点等。
5.7.2. 系统具有查询功能。查询类别如下：
a) 按人员查询；
b) 按时间查询；
c) 按地域查询；
d) 按识别区查询；
e) 按超时报警查询；
f) 按超员报警查询；
g) 按限制区域报警查询；
h) 按工作异常报警查询；
i) 按人员分类查询；
j) 按部门查询；
k) 按工种查询等。
5.7.3. 系统具有防止修改实时数据和历史数据等存储内容（参数设置及页面编辑除外）功能。 所有操作员必须在系统管理员允许下才能登陆系统，操作员在界面上不能对任何数据进行编辑修改，数据库里的数据也受密码保护。
5.7.4. 系统具有数据备份功能
系统具有双主机同时工作、接收数据、保存数据功能，当一个工作主机发生故障时，不影响另一台工作主机工作，不影响系统的正常工作。
5.7.5. 分站具有数据存储功能
当系统通信中断时，分站存储识别卡卡号和时刻；系统通信正常时，上传至中心站。
5.8 打印功能
系统具有报表、日志打印功能等。
5.9 人机对话功能
a) 用户具有对系统监测人员信息的修改的功能；
b) 用户能够完成系统中所接分站、读卡器名称，安装地点，区域性质等参数的修改。
5.10 自诊断功能
系统能实时监视系统中的运行状态。当读卡器、分站、传输电缆及调制解调器出现故障时，监控中心站软件具有显示和报警功能。
5.11 软件自监视功能
系统能正确监视软件中各任务运行状态。
5.12 软件容错功能
当出现键盘操作错误，盘片读写错误等故障时，应有故障提示，且不影响整个系统软件的运行。
5.13 双主机同时工作功能
系统具有双机同时工作功能，当一台主机发生故障时，不影响系统的正常工作。
5.14 数据备份功能
系统所有存储数据通过双机热备功能进行实时备份。
5.15 实时多任务功能
系统能实时传输、处理、存储和显示信息，并根据要求能周期地循环运行而不中断。
5.16 备用电源功能
a) 中心站配备UPS电源，当无交流电源输入时，UPS电源保证中心站监控设备工作不小于2小时；
b) 井下电源由（KDW33）AC127V隔爆兼本安型不间断电源箱供电。电源具有备用电池，当无交流电源输入时，保证所接识别基站工作不小于2小时。
6 安装使用与维护
6.1 安装：系统安装符合AQ1048的有关规定
6.1.1. 安装前准备工作
6.1.1.1 必须认真阅读系统各种设备使用说明书，检查系统各种设备主要技术参数是否与说明书要求一致，检查标志和其它标志是否齐全。
6.1.1.2 对系统各种设备进行电气和机械方面的全面检查。
6.1.1.3 对系统各种设备进行通电检查和功能试验，试验正常后方可进行安装。
6.1.2 进行系统安装
6.1.2.1 按设计图纸进行安装电气及机械设备
6.1.2.2 安装矿用电缆必须制定安全措施。
6.1.2.3 KJ270-T天线的安装
下井安装之前，先制定天线的长度大小（天线尺寸为2m×2m～8m×8m），然后将天线以弧形的方式安装在巷道的上方，以方形或圆形安装在巷道两侧，两根天线的距离要大于或等于5m。
6.1.2.4 KJ270-F1矿用传输分站及KJ270-F2-4读卡器的安装
a)安装之前，在地面上须对分站进行电气和机械方面的全面检查；检查电路中元器件、组件、电路板等是否焊接牢固、是否开焊，是否脱落，组件是否牢固可靠等。
b)分站和读卡器下井前必须在地面进行通电检查和功能试验，试验无误后方可下井安装。
c)安装在牢固的巷道一侧且不会被人或车辆撞击处。防止水淋。防止剧烈震动和碰撞。不要安装在经常停电的地方和有大型电气设备频繁启动的场合。应将分站安装在距地面1.2m以上的处所。安装环境应无腐蚀性气体及其它有害气体。
6.1.2.5WY-1唯一性检查设备安装在井口的安全区，并要有人专门看守。
6.1.3安装竣工必须进行检查验收。
6.2 调试
6.2.1调试工作应分部进行。
首先进行分系统调试，认为正常后方可全系统进行调试。即地面中心站为一个系统，矿井内每个分站及读卡器为一个系统。地面中心站与分站调试时，只准进行单独分站调试，不准带全部分站进行调试，各个分站运行正常后，方可全部分站投入进行系统调试。
6.2.2调试前首先检查线路是否正确，确认无误后方可送电。如无异常现象，预热几分钟即可，按调试方法分步进行调试。
6.2.3调试内容：调试各个设备间的通讯是否正常。
6.2.4整个系统调试完工，运行正常后应进行验收。
6.2 人员管理系统软件使用
在出厂时，本公司会提供一套KJ270煤矿人员管理系统软件光盘，首先通过本公司提供的光盘及光盘内部的安装说明来安装煤矿人员管理系统软件，客户可根据需要来选择服务器端或客户端软件。
6.3 人员管理系统界面
在打开客户端软件时会出现下面的界面。

6.4 登陆对话框
单击左下角的“点击这里登陆”按钮弹出登陆对话框。

6.4.1. 打开主界面
根据登陆对话框来选择登陆对象，管理员据有使用本软件的全部权限，操作员只察看记录的功能，并且不能关闭软件。现已管理员身份登陆，登陆后的界面如下。

6.4.2. 人员轨迹模拟线路
通过点击上面界面中的“ ”可以看见一个移动的以红色的圆点来模拟当前人员所经过的路线，如下图

6.4.3. 历史查询功能
本系统软件还据有历史查询功能，具体如下图。

7 注意事项
7.1 一般的安装注意事项
只有专业人员才允许安装、调试和维护KJ270煤矿人员管理系统
在安装、调试、维护 KJ270煤矿人员管理系统之前，必须确保井下巷道内通风状态良好，在煤矿安检部门的监督下进行。确保设备处于一个合适的安装位置，避免在有腐蚀的液体，水蒸气，灰尘或化合物的环境里面安装系统设备。
7.2 配线
读卡器采用带安标证矿用电缆：MHYBV电缆，1×4×1.38，截面为1.5mm2参数：电缆分布电容≤0.06uF/km，电缆分布电感≤0.8mH/km，电缆分布电阻≤12.1Ω/km。为了保证本质安全，线缆应该直接与相应的端子相连，禁止在箱体内盘卷。
7.3 系统维护
1) 设备搬动或与其他设备连接时，严禁带电操作；
2) 设备严禁带电开盖，避免剧烈震动和撞击；
3) 连接电缆妥善固定和安放，避免牵扯损伤；
4) 保持设备清洁，防止尘沙和水等杂物积聚；
5) 与动力电缆间距≥350mm；
6) 不得改变本安电路和与本安电路有关的元器件的电气参数规格和型号；
7) 通信电缆与其他系统电缆不能混用，须单独布线；
8 联系方式
宁波戴维斯德比电子有限公司
地址：宁波慈溪市宗汉街道兴园路58号
电话：[phone] 传真：[phone]
网址：
