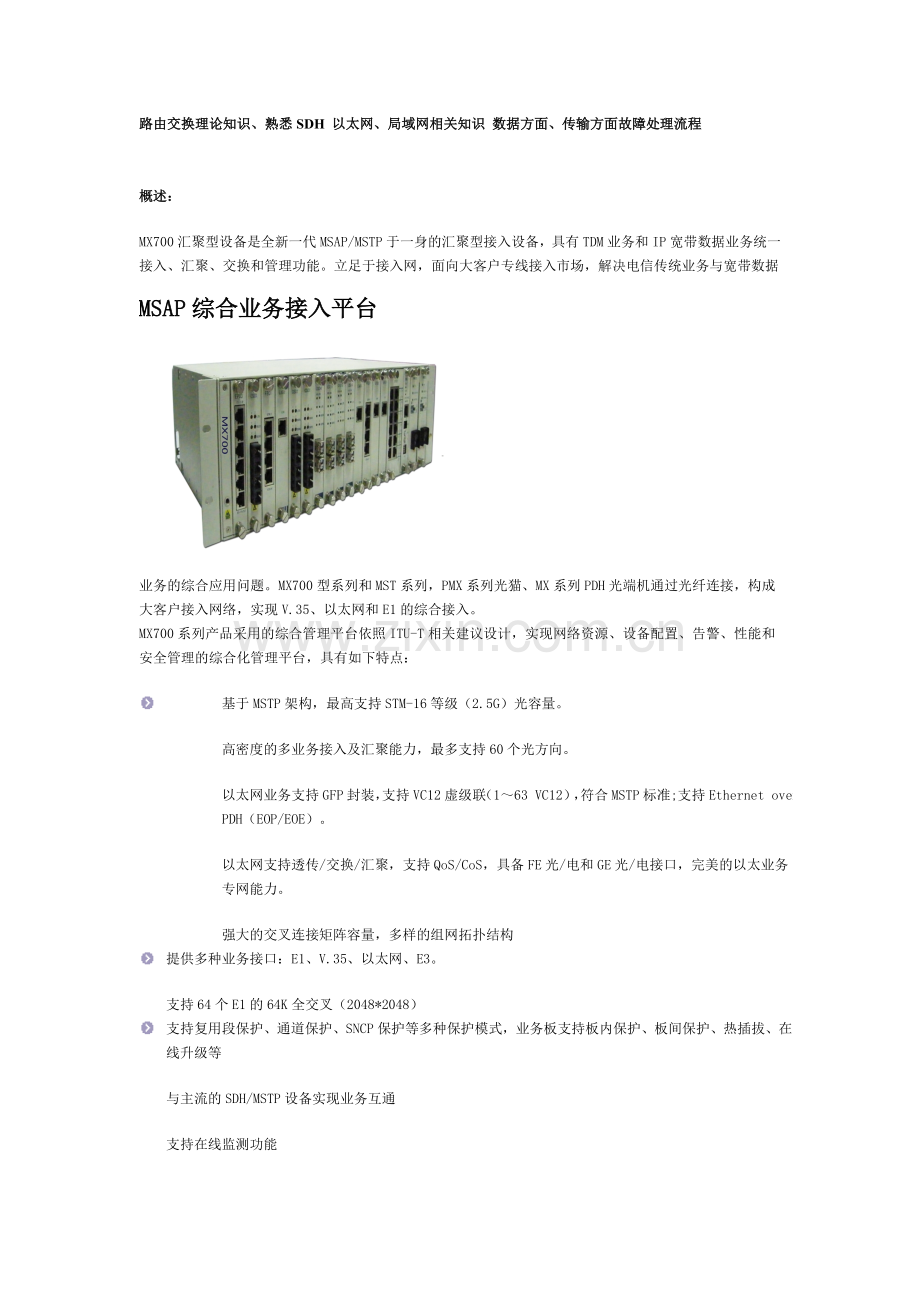

MSAP综合业务接入平台

路由交换理论知识、熟悉SDH 以太网、局域网相关知识 数据方面、传输方面故障处理流程

概述：
MX700汇聚型设备是全新一代MSAP/MSTP于一身的汇聚型接入设备，具有TDM业务和IP宽带数据业务统一接入、汇聚、交换和管理功能。立足于接入网，面向大客户专线接入市场，解决电信传统业务与宽带数据业务的综合应用问题。MX700型系列和MST系列，PMX系列光猫、MX系列PDH光端机通过光纤连接，构成大客户接入网络，实现V.35、以太网和E1的综合接入。
MX700系列产品采用的综合管理平台依照ITU-T相关建议设计，实现网络资源、设备配置、告警、性能和安全管理的综合化管理平台，具有如下特点：

基于MSTP架构，最高支持STM-16等级（2.5G）光容量。
高密度的多业务接入及汇聚能力，最多支持60个光方向。
以太网业务支持GFP封装，支持VC12虚级联（1～63 VC12），符合MSTP标准;支持Ethernet over PDH（EOP/EOE）。
以太网支持透传/交换/汇聚，支持QoS/CoS，具备FE光/电和GE光/电接口，完美的以太业务专网能力。
强大的交叉连接矩阵容量，多样的组网拓扑结构

提供多种业务接口：E1、V.35、以太网、E3。
支持64个E1的64K全交叉（2048*2048）

支持复用段保护、通道保护、SNCP保护等多种保护模式，业务板支持板内保护、板间保护、热插拔、在线升级等
与主流的SDH/MSTP设备实现业务互通
支持在线监测功能

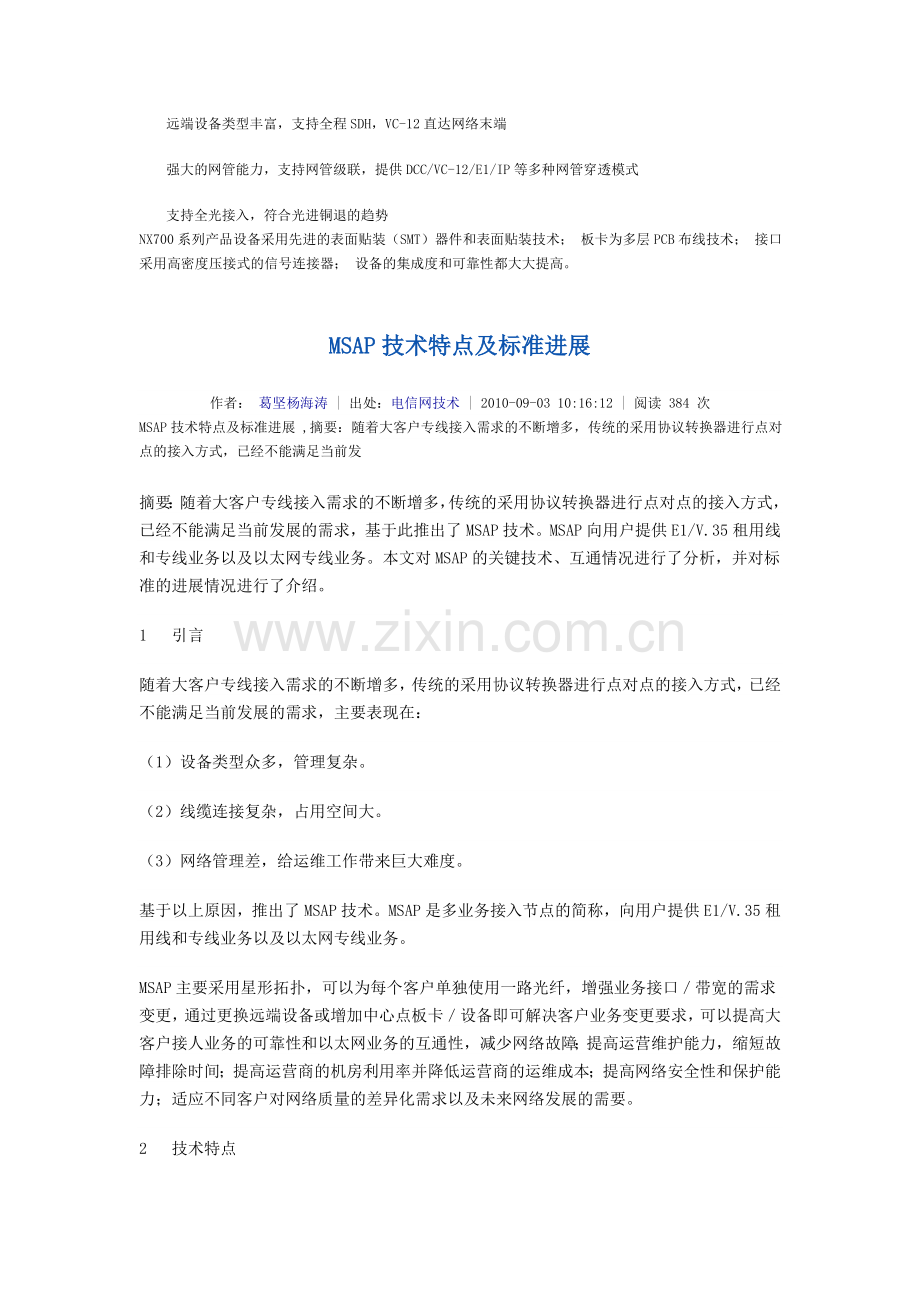

远端设备类型丰富，支持全程SDH，VC-12直达网络末端
强大的网管能力，支持网管级联，提供DCC/VC-12/E1/IP等多种网管穿透模式
支持全光接入，符合光进铜退的趋势
NX700系列产品设备采用先进的表面贴装（SMT）器件和表面贴装技术； 板卡为多层PCB布线技术； 接口采用高密度压接式的信号连接器； 设备的集成度和可靠性都大大提高。

MSAP技术特点及标准进展
作者： 葛坚杨海涛 | 出处：电信网技术 | 2010-09-03 10:16:12 | 阅读 384 次
MSAP技术特点及标准进展 ,摘要：随着大客户专线接入需求的不断增多，传统的采用协议转换器进行点对点的接入方式，已经不能满足当前发
摘要：随着大客户专线接入需求的不断增多，传统的采用协议转换器进行点对点的接入方式，已经不能满足当前发展的需求，基于此推出了MSAP技术。MSAP向用户提供E1/V.35租用线和专线业务以及以太网专线业务。本文对MSAP的关键技术、互通情况进行了分析，并对标准的进展情况进行了介绍。
1  引言
随着大客户专线接入需求的不断增多，传统的采用协议转换器进行点对点的接入方式，已经不能满足当前发展的需求，主要表现在：
（1）设备类型众多，管理复杂。
（2）线缆连接复杂，占用空间大。
（3）网络管理差，给运维工作带来巨大难度。
基于以上原因，推出了MSAP技术。MSAP是多业务接入节点的简称，向用户提供E1/V.35租用线和专线业务以及以太网专线业务。
MSAP主要采用星形拓扑，可以为每个客户单独使用一路光纤，增强业务接口／带宽的需求变更，通过更换远端设备或增加中心点板卡／设备即可解决客户业务变更要求，可以提高大客户接人业务的可靠性和以太网业务的互通性，减少网络故障；提高运营维护能力，缩短故障排除时间；提高运营商的机房利用率并降低运营商的运维成本；提高网络安全性和保护能力；适应不同客户对网络质量的差异化需求以及未来网络发展的需要。
2  技术特点
（1）网络位置
MSAP系统作为末端接入系统，能够向用户提供E1/V.35租用线和专线业务以及以太网专线业务，其网络位置参见图1。

图1  MSAP网络位置
MSAP系统通过SDH接口或以太网接口与SDH/MSTP传送网或IP城域网相连；通过E1，10/100BASE-T接口或V.35接口和客户设备相连。
MSAP系统通常采用两种总线方式：一种为TDM总线；另一种为TDM和IP总线，能够将以太网业务不经SDH交叉直接汇聚到IP城域网，并实现各种业务板内以及业务板之间的以太数据交换。
MSAP系统可以通过带内和带外方式和网元管理系统相连。
（2）功能模型
MSAP设备包括局端、用户端和网元管理系统3部分，系统组成参见图2。局端设备具备SDH交叉功能,和用户端设备通过PDH光接口或者100BASE-FX接口相连。

图2  MSAP系统组成图
MSAP局端设备的线路口可以提供STM-1光接口，SMT-4光接口，E1接口。业务板可以提供PDH光接口，100BASE-FX接口，10/100BASE-T接口，GE接口，E1接口，V.35接口，STM-1光接口。
用户端设备包括3类：PDH光端机，光纤收发器和SDH/MSTP光端机。可以提供E1接口，V.35接口和10/100BASE-T接口的一种或者多种。
MSAP系统的管理信息通过以下方式传送：
●带内方式：采用专用E1电路（利用STM-N中的一个VC12实现通道）或SDH的DCC通道。
●带外方式：IP网，通过外部10/100BASE-T管理接口通过IP网络接入到网元管理系统（EMS）。
（3）MSAP功能
MSAP设备可以满足SDH节点的基本功能要求、支持SDH STM-1和STM-4光接口能力、具有灵活的交叉连接处理能力，支持业务板到线路板，业务板到业务板以及线路板到业务板交叉连接类型，交叉连接方向支持单向、双向、广播（可选）和环回方式。可以提供低阶通道VC-12级别的虚级连功能，并提供级联条件下的VC-12颗粒的交叉处理能力。
MSAP的以太网业务组成透传和交换两种方式，透传功能是指来自以太网接口的数据帧不经过二层交换，直接进行协议封装和速率适配后，映射到SDH的虚容器（VC）中，然后通过SDH节点进行点到点传送。MSAP局端设备的以太网透传功能包括：
●传输链路带宽可配置。
●应保证以太网业务的透明性，包括以太网MAC帧，VLAN标记等的透明传送。
●以太网数据帧的封装应采用GFP协议。
●数据帧应采用VC通道的虚级连映射，可选采用连续级联来保证数据帧在传输过程中的完整性。

引言
随着大客户专线接入需求的不断增多，传统的采用协议转换器进行点对点的接入方式，已经不能满足当前发展的需求，主要表现在：
（1）设备类型众多，管理复杂。
（2）线缆连接复杂，占用空间大。
（3）网络管理差，给运维工作带来巨大难度。
基于以上原因，推出了MSAP技术。MSAP是多业务接入节点的简称，向用户提供E1/V.35租用线和专线业务以及以太网专线业务。
MSAP主要采用星形拓扑，可以为每个客户单独使用一路光纤，增强业务接口／带宽的需求变更，通过更换远端设备或增加中心点板卡／设备即可解决客户业务变更要求，可以提高大客户接人业务的可靠性和以太网业务的互通性，减少网络故障；提高运营维护能力，缩短故障排除时间；提高运营商的机房利用率并降低运营商的运维成本；提高网络安全性和保护能力；适应不同客户对网络质量的差异化需求以及未来网络发展的需要。
2 技术特点
（1）网络位置
MSAP系统作为末端接入系统，能够向用户提供E1/V.35租用线和专线业务以及以太网专线业务，其网络位置参见图1。

图1 MSAP网络位置
MSAP系统通过SDH接口或以太网接口与SDH/MSTP传送网或IP城域网相连；通过E1，10/100BASE-T接口或V.35接口和客户设备相连。
MSAP系统通常采用两种总线方式：一种为TDM总线；另一种为TDM和IP总线，能够将以太网业务不经SDH交叉直接汇聚到IP城域网，并实现各种业务板内以及业务板之间的以太数据交换。
MSAP系统可以通过带内和带外方式和网元管理系统相连。
（2）功能模型
MSAP设备包括局端、用户端和网元管理系统3部分，系统组成参见图2。局端设备具备SDH交叉功能,和用户端设备通过PDH光接口或者100BASE-FX接口相连。

图2 MSAP系统组成图
MSAP局端设备的线路口可以提供STM-1光接口，SMT-4光接口，E1接口。业务板可以提供PDH光接口，100BASE-FX接口，10/100BASE-T接口，GE接口，E1接口，V.35接口，STM-1光接口。
用户端设备包括3类：PDH光端机，光纤收发器和SDH/MSTP光端机。可以提供E1接口，V.35接口和10/100BASE-T接口的一种或者多种。
MSAP系统的管理信息通过以下方式传送：
●带内方式：采用专用E1电路（利用STM-N中的一个VC12实现通道）或SDH的DCC通道。
●带外方式：IP网，通过外部10/100BASE-T管理接口通过IP网络接入到网元管理系统（EMS）。
（3）MSAP功能
MSAP设备可以满足SDH节点的基本功能要求、支持SDH
STM-1和STM-4光接口能力、具有灵活的交叉连接处理能力，支持业务板到线路板，业务板到业务板以及线路板到业务板交叉连接类型，交叉连接方向支持单向、双向、广播（可选）和环回方式。可以提供低阶通道VC-12级别的虚级连功能，并提供级联条件下的VC-12颗粒的交叉处理能力。
MSAP的以太网业务组成透传和交换两种方式，透传功能是指来自以太网接口的数据帧不经过二层交换，直接进行协议封装和速率适配后，映射到SDH的虚容器（VC）中，然后通过SDH节点进行点到点传送。MSAP局端设备的以太网透传功能包括：
●传输链路带宽可配置。
●应保证以太网业务的透明性，包括以太网MAC帧，VLAN标记等的透明传送。
●以太网数据帧的封装应采用GFP协议。
●数据帧应采用VC通道的虚级连映射，可选采用连续级联来保证数据帧在传输过程中的完整性。
MSAP的以太网交换功能是指在一个或多个用户侧以太网物理接口与一个或多个独立的系统侧的VC通道之间，实现基于以太网链路层的数据帧交换。
MSAP局端设备的以太网交换功能包括：
●传输链路带宽可配置。
●实现以太业务汇聚和端口收敛功能。
●以太网数据帧的封装应采用GFP协议。
●数据帧可以采用VC通道的虚级联映射，采用连续级联映射来保证数据帧在传输过程中的完整性。
●实现转发/过滤以太网数据帧的功能，该功能应符合IEEE 802.1D协议的规定。
●能够识别符合IEEE 802.1Q规定的数据帧，并根据VLAN信息进行转发。
●识别符合IEEE 802.1ad规定的数据帧，并根据S-VLAN和C-VLAN信息进行转发。
●提供自学习和静态配置两种方式维护MAC地址表。
●IEEE 802.1D快速生成树协议（RSTP）或支持IEEE 802.1D生成树协议（STP）。
●IEEE 802.1p CoS优先级队列。
（4）保护倒换功能
MSAP设备可以提供良好的保护功能。MSAP局端设备可以支持主控模块的保护、交叉盘的保护、上联光口保护、电源模块的保护以及时钟模块的保护。
在倒换的过程中，所有业务配置和业务连接不会发生差错或丢失，业务质量不会受到影响，保护倒换时间不超过50ms。同时，倒换支持人工倒换和自动倒换模式。
（5）MSAP传送以太网协议
MSAP设备采用GFP协议封装以太网MAC帧，GFP是数据信号映射到SDH的通用成帧协议。同时，MSAP设备支持LCAS功能，LCAS在虚级联源和宿的适配功能中提供了控制机制，能够无损地增加或减少VCG链路容量，以满足带宽需求方面的应用，同时也提供了临时删除失效链路成员的能力。
（6）定时与同步要求
在自由振荡状态下，MSAP设备时钟的频率准确度优于±4.6×10-6。当MSAP设备正常锁定参考源一段时间后丢失参考源，其将进入保持状态。
MSAP局端设备时钟的最小牵引范围应为±4.6×10-6，牵引出范围不小于±4.6×10-6。局端设备支持的同步参考源可以为：
●线路板提供的STM-1/4线路信号。
●2Mbit/s或2MHz外定时信号。
●PDH支路信号。
MSAP局端设备能支持同时设置多路参考源信号，并对每路参考源设置一定的优先级。局端设备时钟能正常跟踪并锁定于高优先级的同步参考源，当高优先级参考源发生故障时，能够自动倒换至低优先级参考源。当高优先级参考源恢复后，被测设备在恢复等待时间（WTR）后又自动倒回线路参考源。若所有参考源均发生故障时，MSAP局端设备将进入保持或自由振荡状态。
（7）网络管理
MSAP相比较协议转换器的最大优势就是在于其可管性，可以提供集中的网络管理功能。
MSAP的网络管理包括配置管理、性能管理、故障管理、安全管理和报表管理。
配置管理可以包括对网元初始化配置；建立和修改网络拓扑图、网元、光链路、子网等拓扑元素的显示；配置和监视网元状态，包括网元的管理状态、通信状态、可用状态等；对网元数据的管理功能，支持网元数据查询、打印、输出和一致性检查等网元软件下载功能，具备在线升级功能和实现用户侧端口状态链路转移功能。配置管理可以实现对以太网业务进行配置，包括以太网端口，VLAN，带宽以及以太网过滤表等信息进行配置。配置管理可以对V.35业务和E1业务进行配置。配置管理还包括对用户端的远程配置，可实现远程配置用户端设备的10／100Base-T接口状态和速率，包括自适应、双工、流控等远程配置用户端设备的E1接口相关参数、配置用户端设备的V35接口，包括速率、时钟模式、接口方式以及对用户端设备进行复位功能和配置用户端设备的远程环回测试功能（E1，V.35）。配置管理还可以实现对SDH，同步定时，网元时间以及保护倒换等配置管理。
性能管理包括SDH性能监测参数，以太网性能监测参数，E1业务性能监测参数和V.35业务性能监测参数，以及对性能数据的查询、显示、统计和保存等。
告警管理的告警源包括对SDH物理接口告警，再生段告警信息，复用段告警信息，高阶通道（HOPL）告警信息，低阶通道（LOPL）告警信息，PDH性能告警，PDH物理接口告警，以太网业务告警和用户端设备告警。告警管理还可以包括告警的收集、分类、显示、查询、统计、告警的处理以及告警的清除等。
安全管理可以按照管理区域细分操作权限。管理区域可以通过不同客户所辖范围或者地域进行划分，可以实现不同客户的安全管理。不同级别的管理员有不同的权限，确保访问请求的发起者只能在自己的权限范围内执行管理操作。敏感信息或固定用户终端鉴权属性，数据库和配置数据只能由授权的个人和管理系统进行操作。报表管理是针对上述管理功能进行再次汇总，包括告警汇总报表、路径汇总报表、性能汇总报表等。
（8）与MSTP互通情况
MSAP使用标准的STM-1接口与MSTP对接，可以为不同的业务配置不同的时隙。双方使用标准GFP封装的以太网业务，便可以实现以太网业务的互通。同时，通过支持标准的SDH开销字节，可以大大提高设备运行时的维护管理能力。
3 标准发展情况
国际上目前没有关于MSAP的具体的技术标准，国内的标准化组织中国通信标准化协会（CCSA）已经展开相关的标准制定工作，行业标准《接入网技术要求—多业务接入节点（MSAP）》已经于2009年完成报批稿。标准规定了MSAP的系统网络位置和功能模型、功能要求，SDH/PDH传送以太网帧协议、接口要求、性能要求、设备定时与同步要求、保护倒换、维护管理要求以及其它要求。
中国的运营商根据自己的需要均制定了相应的MSAP规范。2008年中国联通（原中国网通）就已经制定了《中国网通MSAP测试规范》，对于统一MSAP技术标准和规范起到了重要作用。2009年3月，中国电信也制定了类似的《中国电信MSAP多业务接入节点设备技术规范（暂行）》，进一步规范了相关的MSAP应用。
4 结束语
MSAP技术的出现配合了电信运营商宽带接入网
“光进铜退”的网络演进思路，可以实现对现有电信运营商大客户接入网络的优化；通过提供STM-1上联接口，实现接入网与城域网无缝连接；通过标准的GFP封装可以实现以太网业务的互通；通过增加多种保护手段以及统一的管理平台，大大便利了运营商的运营维护。同时，相应的MSAP技术规范的出台，统一和规范了MSAP技术，对指导MSAP技术的发展，起到了重要的作用。
产品 简介：
产品描述
Easy_MSAP是由北京亿兆未来宽带网络技术有限公司自主研发，基于SDH技术的多业务接入平台设备。Easy_MSAP具有SDH的组网特点、端到端业务调度能力及非常高的性价比。Easy_MSAP多业务接入平台与低成本的用户端设备ESDH155TM系列产品配合使用，是传统的PDH接入设备的有效替代方案，让运营商的综合成本显著地下降。
设备结构紧凑、业务容量大、接口类型丰富，可为用户提供多种业务的接入和传送，同时减少转接设备以降低网络综合成本。非常适合以传统TDM业务为主、逐渐过渡到以数据业务为主的城域接入网业务结构的演进趋势，适合用于城域接入网的建设。
产品特点
Easy_MSAP
◆基于SDH技术的多业务接入平台设备;
◆最大支持4路STM-1群路，8×8路VC4交叉能力，支持点对点、环、链和星状等多种组网方式;
◆最大可提供20路STM-1光分支，让STM-1光口直接到楼宇和桌面;
◆提供E1、10/100Base-Tx、V.35/V.24/V.11等各种业务接口;
◆在分支上可以提供10/100Base-Tx自适应以太业务，支持GFP与VCAT，以太业务传输最大带宽100M;
◆支持3种管理方式：SNMP网络管理、CONSOLE本地终端和LCD监控的现场管理;
◆提供4路告警输出空接点，用户可自行定义告警输出等级和条件;
◆光接口卡和业务接口卡支持热插拔;
◆采用双电源模块化设计，支持热插拔，支持－48V DC或220V AC;
◆规格为19”×1.5U;
ESDH155TM系列
◆提供1/2路STM-1上联光口，支持1＋1保护;
◆支持1、4、8、16、32个E1接口;
◆支持10/100Base-Tx业务接口，，支持GFP与VCAT，以太业务传输最大带宽100M;
◆支持1、2、4个V.35（N*64K）接口;
◆支持远端网管;
◆支持－48V DC或220V AC;
◆规格为19”×1U.
产品图片

产品应用

Easy_MSAP与PDH方案技术对比:
传统的PDH组网方案是从汇聚层SDH传输网上下大量的E1通过E1线缆经过DDF配线架上再将E1线缆接到PDH光端机通过光纤将E1业务传送到末端，该方案有以下几个弊端：
1、由于中间反复的E1连接导致在传输过程中故障接点增多,降低传输可靠性
2、DDF、E1线缆耗费大量投资和机房空间
3、无法通过网管灵活调度配置E1资源
4、用户端E1数量不足时用户端及局端都需更换新设备

亿兆的Easy_MSAP就完全解决了以上一些问题，通过我们的产品应用方案就可以看出一个STM-1通过Easy_MSAP设备分出最多20个STM-1下连ESDH155TM将业务传送到用户端，该方案有以下几个优势：
1、在接入层采用全光接入方式，免除了大量的E1线缆以及DDF配线架减少了故障点,增加了传输的可靠性;
2、节省用户DDF、E1线缆投资，节省DDF空间，节省安装、布线时间;
3、设备均采用标准SDH光口，解决了不同厂家之间互通的问题，可以对业务种类和容量灵活配置;
4、设备支持标准的SNMP网管，在网管中心可以统一网管所有设备.

msap MSAP采用传统的SDH技术，以SDH技术为基础，采用先进的GFP、VCAT和LCAS技术，融合以太网交换技术和ATM交换技术，实现TDM业务、以太网业务和ATM业务的综合传输，此外MSAP还可以提供低速率的Nx64k专线，以太网延伸业务（EoXDSL）等。

MSTP概念
MSTP[1]（Multi-Service Transfer Platform）（基于SDH 的多业务传送平台）是指，基于SDH 平台同时实现TDM、ATM、以太网等业务的接入、处理和传送，提供统一网管的多业务节点。基于SDH的多业务传送节点除应具有标准SDH传送节点所具有的功能外，还具有以下主要功能特征。
（1）具有TDM业务、ATM业务或以太网业务的接入功能；
（2）具有TDM业务、ATM业务或以太网业务的传送功能包括点到点的透明传送功能；
（3）具有ATM业务或以太网业务的带宽统计复用功能；
（4）具有ATM业务或以太网业务映射到SDH虚容器的指配功能。
基于SDH 的多业务传送节点可根据网络需求应用在传送网的接入层、汇聚层，应用在骨干层的情况有待研究。
城域网是当前电信运营商争夺的焦点，目前城域网组网技术种类繁多，大致包括基于SDH结构的城域网、基于以太网结构的城域网、基于ATM结构的城域网和基于DWDM结构的城域网。其实，SDH、ATM、 Ethernet 、WDM等各种技术也都在不断吸取其他技术的长处，互相取长补短，即要实现快速传输，又要满足多业务承载，另外还要提供电信级的QoS，各种城域网技术之间表现出一种融合的趋势。

 5
回
MSTP光端机:MX400-TMN

概述：
MX400-TMN是明讯恒基公司MX400系列产品的成员之一。该系列产品以MSTP/SDH为技术核心，具有TDM业务和宽带数据的统一接入、汇聚、交换和管理功能，是面向电信传统业务与宽带数据业务应用的综合接入光纤传输平台，适应城域网和各种专用网中话音与数据业务的融合趋势。其它成员包括MX400-TM，MX400-X4，MX400-TMV等，详见相关说明书。 MX400-TMN是紧凑型、具有STM-1光接口的标准SDH终端机，它也可以与任何标准的STM-1光接口对接，直接接入骨干网络，或构成点到点的简单网络等。可以提供4路E1和1路100Base-T以太网业务（双口）。

系统特点：

标准的STM-1光接口，可提供单纤传输、不同波长与发光功率等多种接口选项；

各种业务接口按标准的SDH映射；

以太网业务映射采用GFP/VC-12虚级联技术，符合MSTP标准；

E1接口满足ITU-T G .703建议，具有在线误码监视和环回测试功能；

Q3或SNMP（10Base-T）网管接口；

19英寸1U标准机箱；

-48V直流或~220V交流双模供电，或直流+24V；

告警不仅具有失效和丢失告警，还有终端型设备远端AC220V掉电指示告警；

当告警有变化时，不需要开常态查询也会主动上报给网管。

支持底层程序的在线升级更新。
PDH远端机:2/4/8/16路E1接口光端机

概述：
MX200-P系列单板型光传输设备(1/4/8/16×E1等)，采用了自行开发设计的全数字处理跳群系统专用ASIC集成电路。该系列产品采用特有的减小抖动专利技术、数字锁相和时钟提取技术、抗干扰的2M接口技术等，各项性能指标优异。具有RS232、RS485和V.35等辅助数据通道、公务通道，并可实现集中监控。

功能特性：

可使用24V、－48V和220V电源，其中24V、-48V电源可双备份

采用高可靠性、功耗低的ASIC（专用集成电路芯片）

可具备提供1路公务电话，方便开局及维护

E1信道处理采用低抖动技术，在2M口输入抖动容限和抖动传输特性方面具有极佳的性能，优于标准要求

E1接口具有环回测试功能

8路E1及16路E1型号设备的光接口相互兼容。最大限度减少备机数量

可选配网络监控系统，实现远程监控

工作温度0~55℃，适应性强
协议转换器:单/多路E1到10/100M快速以太网转换器

10/100M快速以太网至单/多路E1转换器
产品描述：
利用现有资源快速组建适合自己的宽带网络，完成单路/多路E1到100Base-Tx/Fx以太网接口之间的转换，利用自有或租用的E1信道将两个独立的局域网方便地连接起来，快速完成组网工作。型号为MX300-xET/xEFX的以太网协议转换器正是专为适应这种需求而开发的，同时可以提供最大32M（16路E1）的带宽，能够满足包括即时视频、音频及数据传输等多种需要。

功能特性：

支持1600超长包，对各种扩展协议数据帧完全兼容转发

?1～16路E1接口数自由选择，高带宽E1线路复用，支持E1自动容错功能
高缓冲容量，可容纳16ms的信道相对延时；高速硬件处理，低转发延时
具备流量统计和预警功能，可实时显示各端口的通信状态
支持可选的断路自动发现、自动上报功能，可将中断告警传递给对端设备
MX300-xEFX系列光以太协转远端可直接对接收发器，单端完成以太业务的E1光接入，简化组网
?以太网数据透明传输，支持VLAN，实现数据的安全隔离和业务区分
以太网电口10/100Mbps自适应，全双工/半双工自适应
支持直连线，交叉线（MDI/MDIX）自适应功能
具有自动地址学习和管理功能，最多可以管理2K个单播地址；具有自动广播风暴抑制功能

工作温度0~55℃，适应性强
设备功耗<5W，低发热，能长时间稳定工作

光纤收发器:传输产品系列

轻松完成点对点接入应用的MX自适应以太网光纤收发器
支持网管功能的以太网光纤收发器MX100系列
产品简述：
MX100系列设备是支持局远端网管的10/100/1000M以太网光纤收发器产品，以成熟的技术、较低的成本完成以太网光、电信号的双向转换，实现以太网链路最远120公里的光纤接入能力。在网管平台下，可实现对局端设备全面的监控与配置。该系列产品完全符合10Base-T、100Base-TX、100Base-FX、1000Base-FX和IEEE 802.3x等国际标准，与其他厂商的网卡、中继器、HUB和SWITCH等完全兼容，可为宽带专网、光纤城域宽带网的信息传输提供低成本高可靠性的硬件支持。
功能特性：

支持1600超长包，对各种扩展协议数据帧完全兼容转发

设备自带watchdog，避免死机

具备流量统计和预警功能，可实时显示各端口的通信状态

支持可选的断路自动发现、自动上报功能，可将中断告警传递给对端设备

光口默认类型SC接口，可根据需要定制FC等接口类型，可与其它产品互通

以太网电口10/100Mbps或10/100/1000M自适应，全双工/半双工自适应，直连线，交叉线（MDI/MDIX）自适应

MX100系列台式设备内置电源，放置于客户端，集成度高，对应卡式设备为MX101系列，可插入单槽机箱或16槽机框内集中使用

还可提供多以太网口MX114系列设备

工作温度0~55℃，适应性强

设备功耗<5W，低发热，能长时间稳定工作??
网管系统MX NM VIEW
产品介绍：
MX.NVIEW网络管理软件是北京明讯恒基科技发展有限责任公司为管理各类传输设备和终端设备而专门设计开发的，包括管理MSAP/MSTP 设备、SDH /PDH设备、协议转换器设备、收发器、PCM综合接入设备等等。MX.NVIEW软件采用中文、英文和中英文（切换）视窗界面，操作简单、易学易用，告警指示直观明了，是对网络和设备进行日常维护和测试的重要工具。该网管系统基于服务器/客户端（C/S）架构，可提供网元层的全部管理功能，包括故障管理、性能管理、配置管理、安全管理，通讯管理，拓扑管理，和系统管理等各种管理功能，具有友好的用户管理，能进行远程定位，快速故障定位。

主要特点：

中央计算机（主控台）集中监控，主控台与被监控设备之间采用：（a）四线RS485接口，TABS通信规程；（b）以太网接口，TCP/IP通信规程，符合Q3接口协议要求。

采用分层管理模式，管理层次分明，告警直观明了，查询快捷方便。

被监控设备构成若干个环形或链形网络，每个环形或链形网称为一个子网，分配一个确定的子网地址。每个子网中有且仅有一个节点（主站或主设备）与主控台连接。远离主控台的子网或设备可通过传输通道实现跨网（域）监控和管理。
监控系统负责环形网的自愈操作，自愈采用分布控制方式，即各站点设备的监控单元协同完成网络的自愈操作，无需主控台干预。经初始设置后，被监控网络和设备可脱离主控台独立工作，用户可根据需要决定是否选配主控台及网络管理软件。
多媒体告警功能，若主控台配备一块声卡并设置正确，在监控系统检测到网络和设备发生告警时，可以控制声卡发出用户指定的告警信号。
代码紧凑高效，对系统资源要求极低，可在任何一款Windows（WindowsXP，Windows2000，WindowsNT等）平台上运行。

实例一、重庆电信中行，高等法院，工行大用户网络改造

工程介绍：

使用设备:
以太网光猫（用户端），E1光猫/MSAP（基站端），MSAP/MSTP（高等法院，重庆工行数据机房）。

网络特点:

比以往转换器+PDH的组网方式更加简洁。

依托电信的模块局现有网络，接入更加方便。

以太网汇聚点直接由STM-1光接口直接引入。
