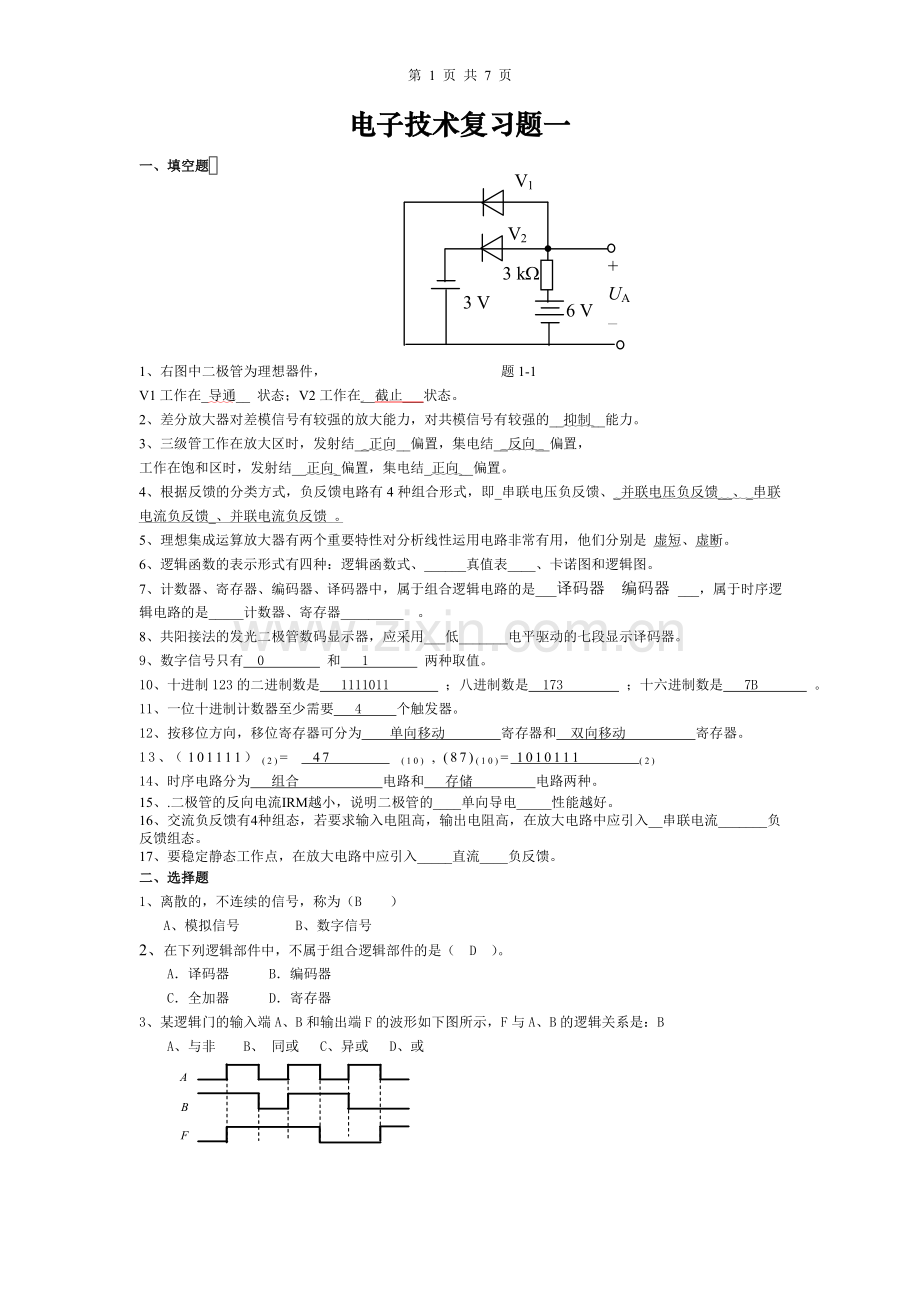

电子技术复习题及答案.doc_第1页
第1页 / 共7页

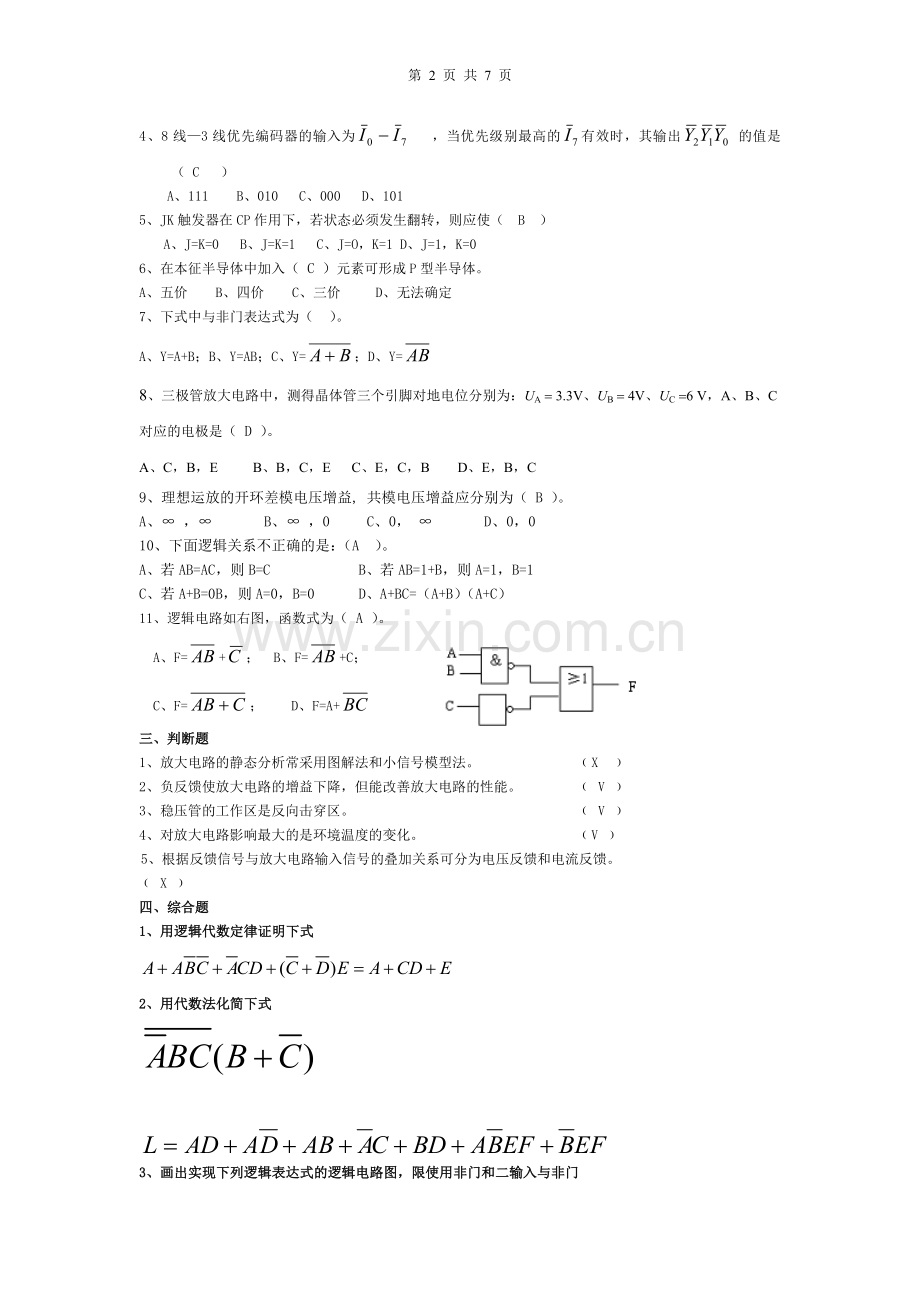

电子技术复习题及答案.doc_第2页
第2页 / 共7页
点击查看更多>>
资源描述
第 7 页 共 7 页 电子技术复习题一 一、填空题 1、右图中二极管为理想器件, 题1-1 V1工作在_导通__ 状态;V2工作在__截止___状态。 2、差分放大器对差模信号有较强的放大能力,对共模信号有较强的__抑制__能力。 3、三级管工作在放大区时,发射结__正向__偏置,集电结__反向__偏置, 工作在饱和区时,发射结__正向_偏置,集电结_正向__偏置。 4、根据反馈的分类方式,负反馈电路有4种组合形式,即_串联电压负反馈、_并联电压负反馈__、_串联电流负反馈_、并联电流负反馈 。 5、理想集成运算放大器有两个重要特性对分析线性运用电路非常有用,他们分别是 虚短、虚断。 6、逻辑函数的表示形式有四种:逻辑函数式、______真值表____、卡诺图和逻辑图。 7、计数器、寄存器、编码器、译码器中,属于组合逻辑电路的是___译码器 编码器 ___,属于时序逻辑电路的是_____计数器、寄存器_________ 。 8、共阳接法的发光二极管数码显示器,应采用___低_______电平驱动的七段显示译码器。 9、数字信号只有 0 和 1 两种取值。 10、十进制123的二进制数是 1111011 ;八进制数是 173 ;十六进制数是 7B 。 11、一位十进制计数器至少需要 4 个触发器。 12、按移位方向,移位寄存器可分为 单向移动 寄存器和 双向移动 寄存器。 13、(101111)(2)= 47 (10) , (87)(10)= 1010111 (2) 14、时序电路分为 组合 电路和 存储 电路两种。 15、.二极管的反向电流IRM越小,说明二极管的____单向导电_____性能越好。 16、交流负反馈有4种组态,若要求输入电阻高,输出电阻高,在放大电路中应引入__串联电流_______负反馈组态。 17、要稳定静态工作点,在放大电路中应引入_____直流____负反馈。 二、选择题 1、离散的,不连续的信号,称为(B ) A、模拟信号 B、数字信号 2、在下列逻辑部件中,不属于组合逻辑部件的是( D )。 A.译码器 B.编码器 C.全加器 D.寄存器 3、某逻辑门的输入端A、B和输出端F的波形如下图所示,F与A、B的逻辑关系是:B A、与非 B、 同或 C、异或 D、或 4、8线—3线优先编码器的输入为 ,当优先级别最高的有效时,其输出 的值是( C ) A、111 B、010 C、000 D、101 5、JK触发器在CP作用下,若状态必须发生翻转,则应使( B ) A、J=K=0 B、J=K=1 C、J=O,K=1 D、J=1,K=0 6、在本征半导体中加入( C )元素可形成P型半导体。 A、五价 B、四价 C、三价 D、无法确定 7、下式中与非门表达式为( )。 A、Y=A+B;B、Y=AB;C、Y=;D、Y= 8、三极管放大电路中,测得晶体管三个引脚对地电位分别为:UA = 3.3V、UB = 4V、UC =6 V,A、B、C对应的电极是( D )。 A、C,B,E B、B,C,E C、E,C,B D、E,B,C 9、理想运放的开环差模电压增益, 共模电压增益应分别为( B )。 A、∞ ,∞ B、∞ ,0 C、0, ∞ D、0,0 10、下面逻辑关系不正确的是:(A )。 A、若AB=AC,则B=C B、若AB=1+B,则A=1,B=1 C、若A+B=0B,则A=0,B=0 D、A+BC=(A+B)(A+C) 11、逻辑电路如右图,函数式为( A )。 A、F=+; B、F=+C; C、F=; D、F=A+ 三、判断题 1、放大电路的静态分析常采用图解法和小信号模型法。 ﹙X ﹚ 2、负反馈使放大电路的增益下降,但能改善放大电路的性能。 ﹙ V ﹚ 3、稳压管的工作区是反向击穿区。 ﹙ V ﹚ 4、对放大电路影响最大的是环境温度的变化。 ﹙V ﹚ 5、根据反馈信号与放大电路输入信号的叠加关系可分为电压反馈和电流反馈。 ﹙ X ﹚ 四、综合题 1、用逻辑代数定律证明下式 2、用代数法化简下式 3、画出实现下列逻辑表达式的逻辑电路图,限使用非门和二输入与非门 4、D触发器(如图(a)所示)输入波形如图(b)所示,设初始状态Q=0。试写出D触发器的状态方程和输出方程,并画出和端的波形。 5、求图示电路中uo与ui1、ui2的关系,并指出电路的功能。 6、组合逻辑电路如图所示,分析该电路逻辑功能(10分) A 3 A 3 7、如图所示为固定偏置共射放大电路,已知UCC=20V,RB=510kΩ,,RC=6.8kΩ,RL=6.8kΩ,β=50。试求:1、画出放大电路的直流通路,并求出静态工作点;2、画出放大电路的交流通路及微变等效电路,并求电压放大倍数Au、输入电阻Ri和输出电阻RO。 题3-1图 3 3 8、用与非门设计一多数表决电路。要求A、B、C三人中只要半数人同意,则决议就能通过,但A还具有否决权,即只要A不同意,即使多数人同意也不能通过。要求列出真值表、化简逻辑函数,并画出电路图。 电子技术复习题二 一、单项选择题: 1、 由开关组成的逻辑电路如图所示,设开关接通为“1”, 断开为“0”, 电灯亮为“1”, 电灯暗为“0”,则该电路为 ( B )。 (a)“ 与” 门 (b)“ 或” 门 (c) “ 非” 门 2、 若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏,好的管子应为( C )。 (a) 正、反向电阻相等 (b) 正向电阻大 ,反向电阻小 (c) 反向电阻比正向电阻大很多倍 (d) 正、反向电阻都等于无穷大 3、 运算放大器电路如图所示,RF1和RF2均为反馈电阻,其反馈极性为 ( D ) 。 (a) RF1引入的为正反馈,RF2引入的为负反馈 (b) RF1和RF2引入的均为负反馈 (c) RF1和RF2引入的均为正反馈 (d) RF1引入的为负反馈,RF2引入的为正反馈 4、 电路如图所示,已知UCC=12V,RC=3kW,β=40且忽略UBE,若要使静态时UCE=9V,则RB 应取( C )。 (a) 600 kW (b) 240 kW (c) 480 kW (d) 360 kW 5、 逻辑电路如图所示,输入为 X,Y ,同它功能相同的是( B )。 (a) 可控RS 触发器 (b) JK 触发器 (c) 基本RS 触发器 (d) T 触发器 6、 图示逻辑电路的逻辑式为( C )。 (a) A+B (b) (c) AB+ 7、 电路如图所示, D1,D2 均为理想二极管, 设 U1 =10 V,ui = 40 sinωtV, 则输出电压 uO 应为 ( D )。 (a) 最大值为 40V,最小值为 0V (b) 最大值为 40V,最小值为 +10V (c) 最大值为 10V,最小值为 -40V (d) 最大值为 10V,最小值为 0V 8、 电路如图所示负载电流iL与输入电压ui 的关系为 ( C )。 (a) -ui / (RL+Ro) (b) ui / RL (c) ui / Ro (d) ui / (RL+Ro) 9、P型半导体中多数载流子是(  B ) A.自由电子 B.空穴 C.负离子 D.正离子 10、 半导体三极管处在放大状态时是( D  ) A.C结反偏e结反偏 B.C结正偏e结正偏 C.C结正偏e结反偏 D.C结反偏e结正偏 11、为使输入电阻提高,在放大电路中应引入交流( A  ) A.电压负反馈 B.电流负反馈 C.并联负反馈 D.串联负反馈 12、 要使边沿触发型JK触发器具有Qn+1=Qn的功能,其输入信号必须满足( A  ) A.J=K=0 B.J=K=1 C.J=1,K=0 D.J=0,K=1 二、非客观题: 1、试证明逻辑等式: A+B+C=B+C+A A+B+C= = = =B+C+A 2、试 证 明 逻 辑 等 式: 解; 三、计算题 设下图所示电路中各电容对交流信号可视为短路, 晶体管的β=50,rbb’=200Ω,UBEQ=0.6,求: 1.求静态工作点ICQ=? 2.该电路的输入电阻Ri输出电阻Ro各为多少? 3.该电路的电压放大倍数Au为多少? 四、计算题 R + + - - R R R uo ui1 ui2 求图示电路中uo与ui1、ui2的关系
