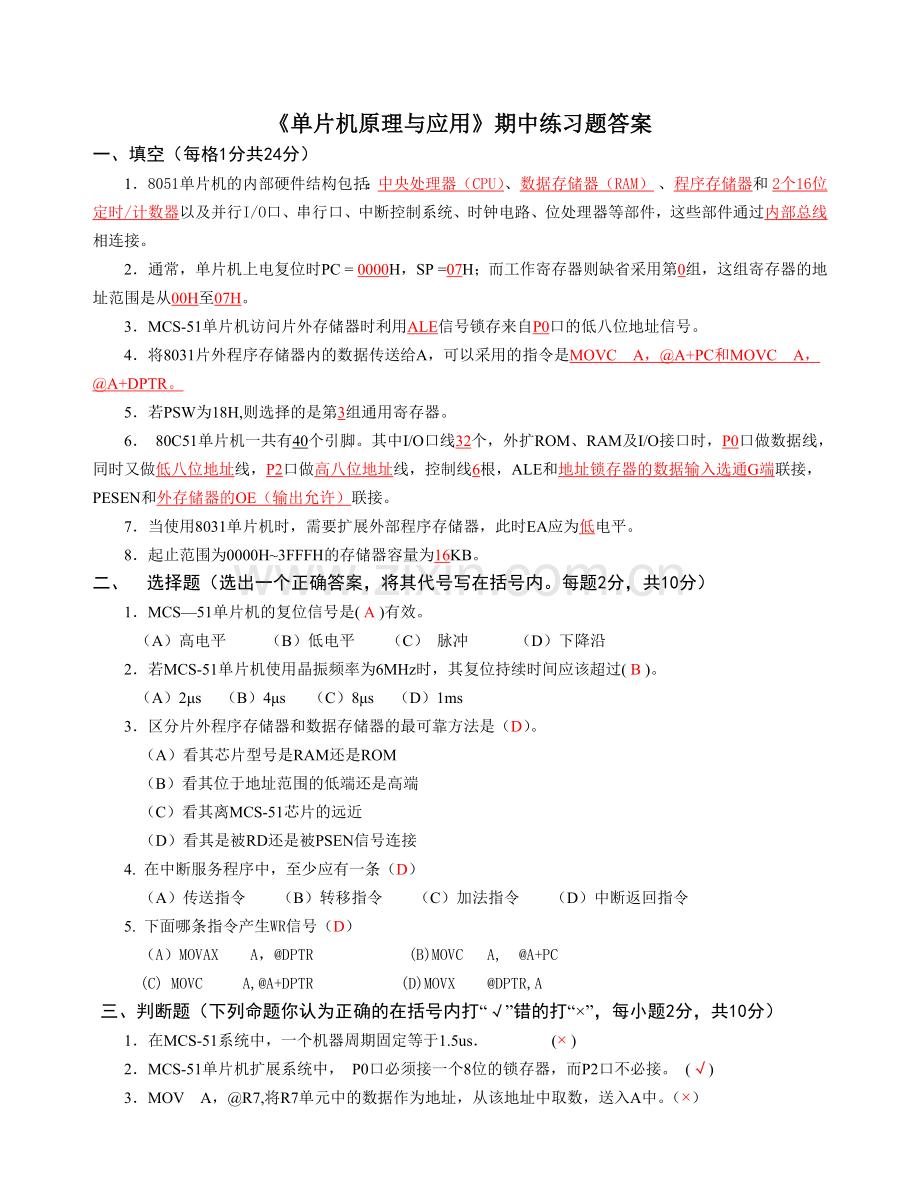

《单片机原理与应用》期中练习题答案
一、填空（每格1分共24分）
1．8051单片机的内部硬件结构包括：中央处理器（CPU）、数据存储器（RAM） 、程序存储器和 2个16位定时/计数器以及并行I/O口、串行口、中断控制系统、时钟电路、位处理器等部件，这些部件通过内部总线相连接。
2．通常，单片机上电复位时PC = 0000H，SP =07H；而工作寄存器则缺省采用第0组，这组寄存器的地址范围是从00H至07H。
3．MCS-51单片机访问片外存储器时利用ALE信号锁存来自P0口的低八位地址信号。
4．将8031片外程序存储器内的数据传送给A，可以采用的指令是MOVC A，@A+PC和MOVC A，@A+DPTR。
5．若PSW为18H,则选择的是第3组通用寄存器。
6． 80C51单片机一共有40个引脚。其中I/O口线32个，外扩ROM、RAM及I/O接口时，P0口做数据线，同时又做低八位地址线，P2口做高八位地址线，控制线6根，ALE和地址锁存器的数据输入选通G端联接，PESEN和外存储器的OE（输出允许）联接。
7．当使用8031单片机时，需要扩展外部程序存储器，此时EA应为低电平。
8．起止范围为0000H~3FFFH的存储器容量为16KB。
二、 选择题（选出一个正确答案，将其代号写在括号内。每题2分，共10分）
1．MCS—51单片机的复位信号是( A )有效。
  （A）高电平          （B）低电平        （C）  脉冲            （D）下降沿
2．若MCS-51单片机使用晶振频率为6MHz时，其复位持续时间应该超过( B )。
  （A）2μs     （B）4μs      （C）8μs     （D）1ms
3．区分片外程序存储器和数据存储器的最可靠方法是（D）。
（A）看其芯片型号是RAM还是ROM
（B）看其位于地址范围的低端还是高端
（C）看其离MCS-51芯片的远近
（D）看其是被RD还是被PSEN信号连接
4. 在中断服务程序中，至少应有一条（D）
（A）传送指令 （B）转移指令 （C）加法指令 （D）中断返回指令
5. 下面哪条指令产生WR信号（D）
（A）MOVAX A，@DPTR (B)MOVC A, @A+PC
(C) MOVC A,@A+DPTR (D)MOVX　　@DPTR,A
三、判断题（下列命题你认为正确的在括号内打“√”错的打“×”，每小题2分，共10分）
1．在MCS-51系统中，一个机器周期固定等于1.5us． (× )
2．MCS-51单片机扩展系统中， P0口必须接一个8位的锁存器，而P2口不必接。 (√)
3．MOV A，@R7,将R7单元中的数据作为地址，从该地址中取数，送入A中。（×）

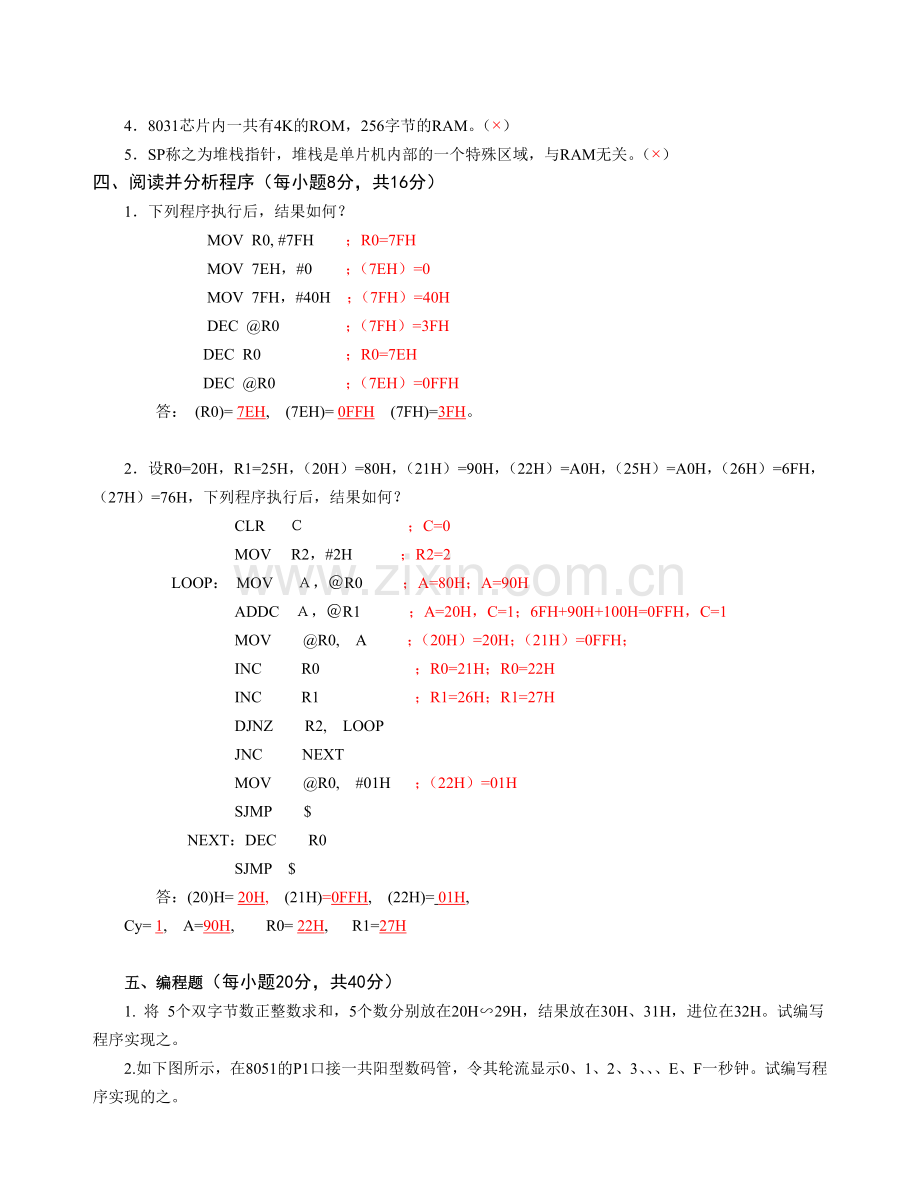

4．8031芯片内一共有4K的ROM，256字节的RAM。（×）
5．SP称之为堆栈指针，堆栈是单片机内部的一个特殊区域，与RAM无关。（×）
四、阅读并分析程序（每小题8分，共16分）
1．下列程序执行后，结果如何？
 MOV  R0, #7FH ；R0=7FH
 MOV  7EH，#0 ；（7EH）=0
 MOV  7FH，#40H ；（7FH）=40H
 DEC  @R0 ；（7FH）=3FH
DEC  R0 ；R0=7EH
DEC  @R0 ；（7EH）=0FFH
答： (R0)= 7EH, (7EH)= 0FFH (7FH)=3FH。

2．设R0=20H，R1=25H，（20H）=80H，（21H）=90H，（22H）=A0H，（25H）=A0H，（26H）=6FH，（27H）=76H，下列程序执行后，结果如何？
CLR Ｃ ；C=0
MOV　 R2，#2H ；R2=2
LOOP： MOV　 Ａ，＠R0 ；A=80H；A=90H
ADDC Ａ，＠R1 ；A=20H，C=1；6FH+90H+100H=0FFH，C=1
MOV @R0, A ；（20H）=20H；（21H）=0FFH；
INC R0 ；R0=21H；R0=22H
INC R1 ；R1=26H；R1=27H
DJNZ R2, LOOP
JNC NEXT
MOV @R0, #01H ；（22H）=01H
SJMP $
NEXT：DEC R0
SJMP $
答：(20)H= 20H, (21H)=0FFH, (22H)= 01H,
Cy= 1, A=90H, R0= 22H, R1=27H

五、编程题（每小题20分，共40分）
1. 将 5个双字节数正整数求和，5个数分别放在20H∽29H，结果放在30H、31H，进位在32H。试编写程序实现之。
2.如下图所示，在8051的P1口接一共阳型数码管，令其轮流显示0、1、2、3、、、E、F一秒钟。试编写程序实现的之。

1. 解： ORG 0000H
LJMP MAIN
ORG 0100H
MAIN：MOV SP，#60H
MOV R7，#05H ；送双字节数正整数个数
MOV 30H，#00H ；结果寄存器清零
MOV 31H，#00H
MOV R0，#20H
CLR C
LOOP：MOV 32H，C
MOV A，30H ；第一字节相加
ADD A，@R0
MOV 30H，A
INC R0 ；第二字节相加
MOV A，31H
ADDC A，@R0
MOV 31H， A
MOV A，C ；进位相加
ADD A，32H
MOV 32H，A
DJNZ R7，LOOP
SJMP $
2.解：设系统采用6MHz晶体，则机器周期为2us,采用T0方式一定时，则中断10次为1秒。
1STOOP BIT 00H
ORG 0000H
AJMP MAIN
ORG 000BH
AJMP T0INT
ORG 0100H
MAIN：MOV SP，#60H
MOV R6，#10 ;置中断次数
CLR 1STOOP ; 1秒未到标志
MOV TMOD,#01H
MOV TH0,#3CH
MOV TL0,#0B0H
SETB EA
SETB ET0
SETB TR0
MOV R7，#0FH ;置送显次数
MOV R1，#00H ;置查显示代码表地址偏移量首址
LOOP：MOV A，R1
MOV DPTR，#TAB
MOVC A，@A+DPTR
MOV P1，A
JNB 1STOOP,$
CLR 1STOOP
INC R1
DJNZ R7，LOOP
SJMP MAIN
TAB: DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H,88H,83H,C6H,0A1H,86H,8EH ;"0-F"
T0INT: PUSH ACC
PUSH PSW
PUSH DPH
PUSH DPL
MOV TH0,#3CH
MOV TL0,#0B0H
DJNZ R6,FZD
SETB 1STOOP
FZD: POP DPL
POP DPH
POP PSW
POP ACC
RETI
