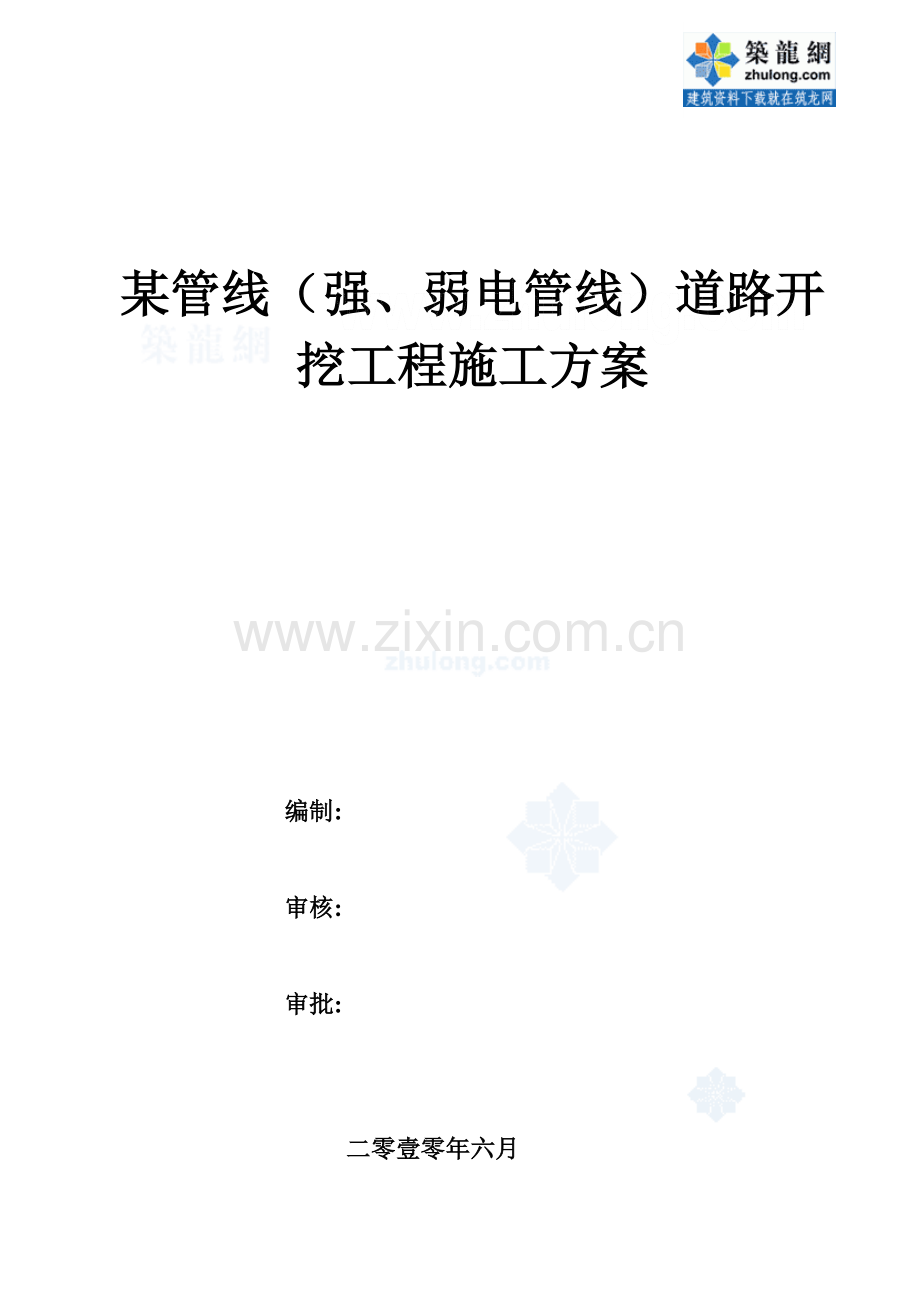

某管线（强、弱电管线）道路开挖工程施工方案

编制:

审核:

审批:

二零壹零年六月

目录

第一章 工程概况………………………………………………………1

第二章 施工路段排管安装剖面图……………………………………2

第三章 、安全保护措施…………………………………………………5

第四章、文明施工………………………………………………………5

第五章、主要施工技术方………………………………………………6
1、拆除路面………………………………………… ………………… 6
2、沟槽开挖…………………………………………………………… 6
3、排管垫层…………………………………………………………… 7
4、排管敷设…………………………………………………………… 7
5、沟槽回填夯实……………………………………………………… 8

第六章、道路面层砼浇筑养护恢复………………………………………… 8

第七章、施工工期……………………………………………………………… 8

第一章 工程概况

工程概况
工程名称：某安置小区管线（包括强、弱管线工程）工程；
工程位置：永盛大道以北（即东深路与东深二路之间）的 某安置小区路段
施工地点：某管线工程电力电缆平面图人孔井C3至人孔井C4横穿永盛大道施工路段，该大道属于6车道，施工起点某管线工程电力电缆平面图人孔井C3，终点某管线工程电力电缆平面图人孔井C4，施工长度共26米，施工线宽3.7米。
施工依据：2010年6月，由广东工业大学建筑设计研究院设计，城管局审批的某管线工程电力电缆平面图设计图纸。
主要施工内容包括：道路开挖；排管施工；排管砼包封灌注；沟槽回填夯实；道路面层砼浇筑养护恢复等。
施工工期：2010年 月 日至2010年 月 日完成
质量标准：合格。

第二章 施工路段排管安装剖面图
某管线工程电力电缆平面图人孔井C3至人孔井C4横穿永盛大道施工路段属于凤岗镇繁华路段，车多且路面承载压力大，故据以上路面情况对过路排管进行砼包封剖面设计如下图所示：

第三章 、安全保护措施
某管线工程电力电缆平面图人孔井C3至人孔井C4横穿永盛大道施工路段属于凤岗镇繁华路段，因而采用安全保护措施如下：
（1）施工现场全封闭施工，用绿色彩瓦进行围档。做到施工现场与外界严格区分，确保施工与社会的安全。施工时，做好道路交通疏导，围挡上安装红色警示灯作为夜间的一个警示标注。
（2）施工期间按照施工需要布置施工场地，并严格执行交通管理部门批准的交通组织方案，为使施工占地、围挡对沿线人行交通不造成影响，车辆交通不造成较大影响，施工期间在距离封闭区域的南北两头设置布设限速、禁停等标志、标牌，必要时根据交通主管部门要求，安排专职人员在路口疏解汽车、行人交通。
（3）挖机的炮头在夯击砼路面过程中要慢速旋转，不得撞击支撑或损坏井点设备。在旋转半径内不得站人，在夯击砼路面过程中，必须有专人指挥，确保施工安全。
（4）施工人员穿越马路，注意来往车辆。
（5）挖土时对地下管线、各种构筑物等尽量使其外露，并做相应标记，按实际情况采用吊、托等加固措施，确保各种管线万无一失。

第四章 文明施工

一、文明施工措施
（1）施工顺序：先施工半车道路，再进行另半车道路。
（2）施工现场道路平整，不得有任何积水，现场排水畅通。
（3）合理调配施工人员，进入施工现场的所有人员必须戴安全帽，严禁
赤脚，穿拖鞋等。
（4）组织文明施工督查小组，，监督保持所有设施完好、整洁，施工人员文明有礼。
2、机、具、料管理：
（1）各种材料、成品、半成品、机械设备的堆放位置根据现场实际情况进行合理布置。
（2）现场各种材料应分类堆放整齐，并挂好标识。
3、环境卫生：
（1）遵守国家、省、市有关环境保护法律、条例、细则的规定，必须采取有效措施，要合理安排施工时间，昼间减少作业噪声扰民。
（2）建筑垃圾必须用自卸车清运到规定的地点卸放。严禁随意抛撒建筑垃圾。

第五章 主要施工技术方案
一、拆除路面
（1）依据设计图纸测量，放线，开介混凝土路面。
（2）机械拆除混凝土路面。（包括反斗挖掘、挖掘炮机）

二、沟槽开挖：
1、沟槽开挖土方用人工开挖，人工沿沟槽后退斜坡式挖土，以防止路面基层土方坍塌掏空，每个施工段投入多人挖土。必要时可以配合一台挖掘机用于沟槽开挖。
2、开挖过程中直接用水准仪控制标高，防止超挖和扰动基底面土层，留20cm厚土由人工挖除，整修槽底，边挖边修。人工清底清出的土方集中堆放， 3、沟槽开挖时由专人统一指挥、协调，确保施工现场安全。

4、在挖土过程中，应严密监测对地下管线、各种构筑物等尽量使其外露，按实际情况采用吊、托等加固措施，确保各种管线万无一失。
5、挖至设计标高后及时进行验槽，如遇淤泥质土，挖除换填砂质粉土，压实系数≥93%。

（三）、排管垫层
1、挖至设计底标高后，根据设计标高及排管中线再次放样，并按设计图纸尺寸及排管半径修整底面。
2、合格后在上面铺设200厚水泥石粉垫层（施工路段排管安装剖面图），并碾压密实，压实度大于等于95%。
3、石粉垫层铺设完成后及时进行验收，合格后方可进行排管安装。
（四）、排管敷设
1、管材及附件验收
由于经过长途运输和多次搬动，必须仔细检查管身有无裂纹或损伤、防腐是否完整，决不使用任何一个不合格管材。
2、安装方法
根据管径大小和现场情况，采用人工安装。下管时应将排管排好，然后对线校正，严格控制中线和标高，自下由上进行下管，并用中心线法或边线法控制排管的中线和高程

（五）、沟槽回填夯实
在沟槽开挖过程中，如遇特殊情况多挖或超挖，则回填土分为两部分，第一部分为按每层20cm以C15水泥石粉回填，平板振动夯夯实，压实系数不
小于0.95；第二部分为砼包封管以上60cm范围以内进行回填，回填时每层20cm，机械振动夯夯实，压实系数不小于0.95；

第六章、道路面层砼浇筑养护恢复
道路面层砼浇筑依据原道路设计图纸施工规范要求施工；

第七章、施工工期
1.1、工期目标
2010年 月 日前完成
1.2、工期保证措施
1.2.1按重点工程组织施工
公司全力以赴给予资源保证，提供先进设备，组织精干施工队伍，使用先进施工工艺和技术。
1.2.2组织保障
根据本工程的特点组建精干、高效施工队伍，负责安装工程的具体实施，同时积极组织施工队伍和机具设备、材料、工具快速进场，尽快完成开工前的准备工作，及早投入施工。
合理安排劳动力，做到人尽其能，工尽其时。在安排任务时充分考虑技术状况，特长、劳动状态等因素，避免或减少因安排不当而产生的窝工现象，或者任务与能力不均衡引起的低效现象，努力提高劳动生产率，缩短施工工期。
