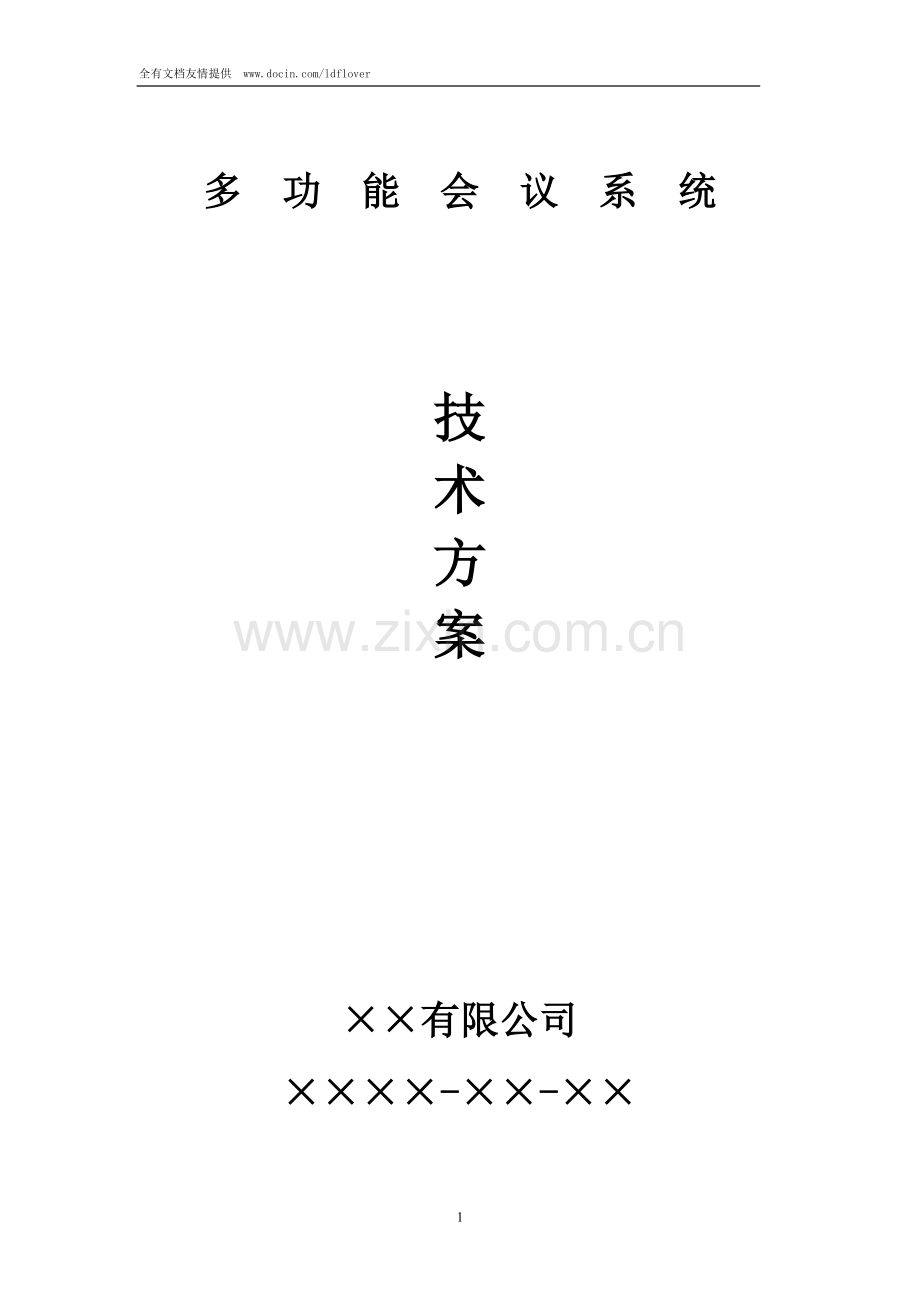

多　功　能　会　议　系　统

技
术
方
案

××有限公司
××××-××-××

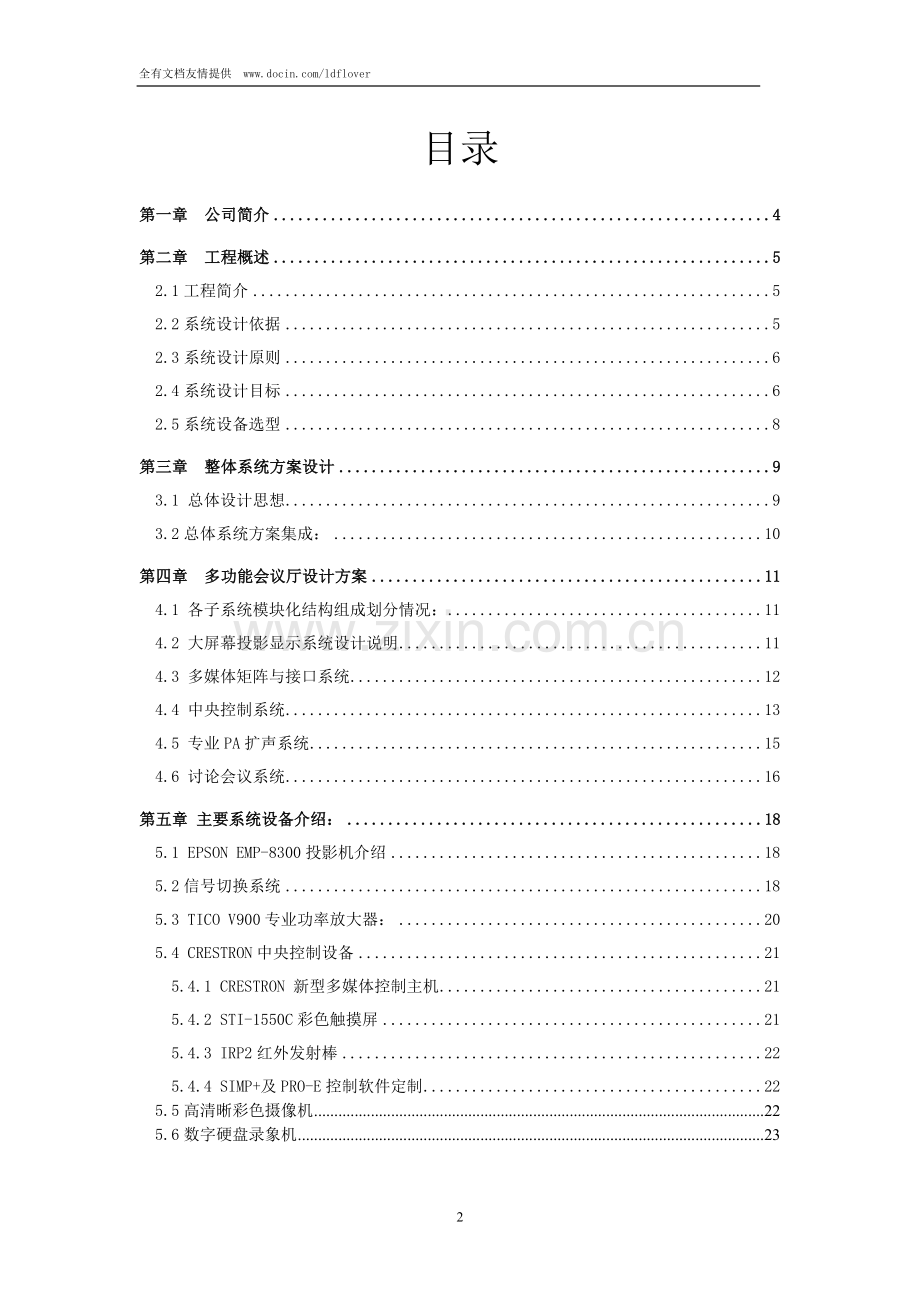

目录
第一章 公司简介 4
第二章 工程概述 5
2.1工程简介 5
2.2系统设计依据 5
2.3系统设计原则 6
2.4系统设计目标 6
2.5系统设备选型 8
第三章 整体系统方案设计 9
3.1 总体设计思想 9
3.2总体系统方案集成： 10
第四章 多功能会议厅设计方案 11
4.1 各子系统模块化结构组成划分情况： 11
4.2 大屏幕投影显示系统设计说明 11
4.3 多媒体矩阵与接口系统 12
4.4 中央控制系统 13
4.5 专业PA扩声系统 15
4.6 讨论会议系统 16
第五章 主要系统设备介绍： 18
5.1 EPSON EMP-8300投影机介绍 18
5.2信号切换系统 18
5.3 TICO V900专业功率放大器： 20
5.4 CRESTRON中央控制设备 21
5.4.1 CRESTRON 新型多媒体控制主机 21
5.4.2 STI-1550C彩色触摸屏 21
5.4.3 IRP2红外发射棒 22
5.4.4 SIMP+及PRO-E控制软件定制 22
5.5高清晰彩色摄像机 22
5.6数字硬盘录象机 23
第六章 建筑声学环境的设计 30
6.1 确定最佳混响时间 30
6.2 吸声、反射和扩散等建声条件必须综合考虑 31
6.3 早迟声能比和侧向声能比的处理 31
6.4 装修建议 32
第七章 安装、调试与验收 34
7.1 施工方案及施工组织设计（完全按照ISO 9000质量标准体系执行） 34
7.2 具体要求 35
第八章 培训与售后服务 36
第九章 设备清单 37
第一章 公司简介
××有限公司，是从事计算机网络系统、综合布线系统、多媒体教学系统、多功能电子会议系统、大屏幕投影系统、数字会议及同声传译系统、视讯会议系统、专业监控系统及中央集成控制系统等视讯技术的开发、设计、销售、安装调试和维护于一体的系统集成公司之一，具备承担综合布线、系统集成、监控、智能小区系统、无线网络通讯、软件开发等工程的能力和资质。
“科学、精神（主动、远见、负责）”管理是我们的宗旨，以用户需求为已任，以一流的质量，一流的信誉，一流的敬业精神为用户提供一流的服务是我们始终如一的追求。
在多年的共同创业中，我们与诸多的企业建立了互赢的合作关系。与著名国际厂商CISCO、IBM、SUN、AVAYA、3COM、MICROSOFT、ORACLE建立了产品的服务关系。是方正电子，联想，浪潮，长城等国内品牌的代理商，与天大天财等知名高科技企业建立了紧密的联营关系，与中国网通建立了合作伙伴关系。我们愿与各界人士共创更加美好的明天！
第二章 工程概述
2.1工程简介
本工程项目是为会议系统而建设，工程中集数字会议、专业扩声、多媒体投影显示、集成控制系统、智能综合布线等的设计、施工、安装和调试。由于该会议室所需要实现的功能较多，设计上要使其具备先进的操作和高可靠性，满足演讲报告、会议、多媒体信号处理播放等各项职能的要求，能在其运作中发挥重要的作用。因此，整个系统的设计要求非常严密，并能在今后长时间内保持其技术和性能上的先进地位，建议采用模块化结构，方便系统功能的扩展，以满足未来更高标准的适用要求。同时实现视频会议系统向更高标准平滑过度，无缝链接。
2.2系统设计依据
★本会议系统所选设备都是符合有关音频会议的国际标准的。会议系统设计的考核标准按照国际标准进行设计：
☆IEC914—会议系统———电子及音频设备标准；
★音频会议扩声及视频显示系统依照中华人民共和国国家行业标准：
GB4943-95 《信息技术设备包括电气技术设备的安全》
YD5032-97 《会议电视系统工程设计规范》
IEC914 《会议系统的电及音频性能要求》
WH0301-93 《扩声系统声学特性指标与测量方法》
GB14197-93 《声系统设备互连的优选配接值》
GBJ76-84 《客观评价厅堂语言可懂度的RASTI法》
GBJ76-84 《厅堂混响时间测量规范》
GB50198-94 《民用闭路监视电视系统工程设计规范》
JGJ/16-92 《民用建筑电气设计规范》
GB/T50314-2000《智能建筑设计标准》
GB4959 《厅堂扩声特性测量方法》
GYJ25-86 《厅堂扩声系统声学特性指标》
GBJ45-82 《高层民用建筑设计防火规划》
GBJ16-37 《建筑设计防火规范》
GBJ116—88 《火灾自动报警设计规范》
SJ2112—82 《厅堂扩声系统设备互联的优选电气配接法》
GB7450-87 《电子设备雷击保护导则》
国标报批稿 《会议系统的电及音频性能要求》(GB/T15381-94)
ITU-H.320 《国际电信联盟基于N-ISDN视频会议标准》
2.3系统设计原则
a. 先进性则——采用的系统结构应该是先进的、开放的体系结构，和系统使用当中的科学性。
b. 实用性原则——能够最大限度的满足实际工作的要求，把满足用户的业务管理作为第一要素进行考虑，采用集中管理控制的模式。
c. 可扩充性、可维护性原则——要为系统以后的升级预留空间，系统维护是整个系统生命周期中所占比例最大的，要充分考虑结构设计的合理、规范对系统的维护可以在很短时间内完成。
d. 经济性则——在保证系统先进、可靠和高性能价格比的前提下，通过优化设计达到最经济性的目标。
2.4系统设计目标
环境视听系统、环境中央集中控制系统是此工程项目的重要组成部分，按系统实现的功能划分如下：
2.4.1多媒体视频显示系统
会议室的视频显示系统要求使在室内任何位置和角度的与会者都能观看到前方清晰的图像，进行各种信息资料、多媒体计算机图形播放演示功能，需要一种能够投射多种信号源的高亮度、高清晰度不受环境光影响的数据视频投影系统来满足厅堂的视频要求。
2.4.2音频扩声系统
主要实现语言信号传播的清晰、明亮，音乐信号精确的重现原音。系统的声学特性指标应达到和超过国标中GYJ25-86中相应的语言扩声环境和音乐扩声环境中的系统一级的要求必须从建声环境、电声环境进行完善的设计。
2.5系统设备选型
2.5.1选用国际知名的器材，以及有雄厚实力和绝对优秀技术支持能力的厂家、代理商，以保证设计指标的实现和系统工作的可靠性。
2.5.2基本上选用同类产品中技术成熟、性能先进、使用可靠的产品型号，以保证器材和系统的先进性、成熟性。
2.5.3选用高度智能化、高技术含量的产品，建立系统开放式的架构，以标准化和模块化为设计要求，既便于系统的管理和维护使用，又可保持系统较长时间的先进性。
第三章 整体系统方案设计
3.1 总体设计思想
随着时代的发展，信息交流变的越来越重要，对信息交流的视听方式、方法的要求也越来越高，尤其是当今现代化会议室视听设备的组成，越来越完善和先进了，现代化的多媒体会议厅堂含概了学校的多功能会议室、学术交流会议厅、多功能国际会议厅、现代化培训室、指挥室等功能要求较高、较完善的厅堂，所以音频会议系统、音频会议扩声系统、视频会议系统、视频演示系统在此类环境中应用越来越广泛和重要了，而且用户要求可以通过中央环境控制系统，高度自动化的对现代化多媒体会议厅堂中立体分布的各种视听设备进行集中控制，于是CRESTRON（中央控制系统）为多媒体时尚厅堂环境，提供完善、完整、完美的解决方案。CRESTRON是视听设备以及环境遥控科技的带领者，强大的环境整合系统，领导着专业的遥控潮流，为环境的中央控制提供完美的解决方案；CRESTRON，可以全面控制基于红外IR、继电器、专业的RS-232/422、DMX512等信号控制方式的视听设备。
本工程根据其未来使用特点为目前属国内会议音响、视频系统中规模较大且档次较高的工程系统。该工程涉及到视频、音频、光学、声学理论，全部产品均采用当前音响、视频发展的主流产品，充分体现了目前会议机教学系统的发展水平。
由于本工程技术含量高，施工质量也要求极高，为顺利并高质量的完成此项工程，要求施工方有极高水准的设计方案及督导方执行各项工程规范，密切合作，才能确保优质完成此项工程。该工程属于多媒体会议、多媒体教学及学术交流的专用场所，整个系统主要由会议、扩声、视频、灯光系统等几部分组成，也可以适用于国际性多媒体会议、演讲、报告、员工培训教学。这使它的可靠性、易维护、易操作性需要得到充分的保证，而且要求系统及设备的先进性及可扩展性具有国内高的水准，某些环节甚至要达到国际通行的标准。
扩声系统是为与会者提供了清晰﹑自然的声音为前提的，保证使会议的每一位参与者都能融入到整个会议的气氛中，结合环境的声学处理，使得会议的进行是在轻松的声音环境进行的；
控制系统的功能是为操控会议进程的环节而服务的，它不仅要需要满足常规控制的需要，而且需要为更复杂系统提供各种控制界面和控制接口，协调、管理各种信息的传输，最终保证了会议的顺利进行；
当然，一个合理的整系统不仅需要各个系统具有完善﹑适用的功能，而且需要各个系统在环境及一些相应的辅助设施的保证下，能协调地工作，简单实现维护。
3.2总体系统方案集成
l 每个子系统可联接成为一个完整的多媒体系统，互相配合协作，也可根据会议具体需求情况，单独独立使用；
l 各子系统可通过多媒体接口系统（视音频矩阵）实现会议室的信号共享，音、视频任意调用；
l 各系统由中控系统集成控制网络联结成一个整体：控制投影显示设备、摄像设备、会议音响设备和信号矩阵切换设备，实现全自动化、智能化控制。
l 会议室音视频及控制系统总体结构图，布局图

第四章 多功能会议厅设计方案
4.1 各子系统模块化结构组成划分情况：
4.1.1 按系统功能模块划分
l 投影、视频显示系统；
l 多媒体矩阵接口子系统
l 数字会议发言与娱乐音乐扩声子系统；
l 多媒体集成控制子系统。
l 专业摄像子系统
4.1.2按设备选型划分：
l 多媒体投影显示系统（EPSON）
l 多媒体中央集中控制系统（Crestron）
l 数字会议系统（TAIDEN）
l 多媒体接口及信号处理设备（CRESTOR）
l 扩音和视音频设备（SONY、RAMSA）
4.2 大屏幕投影显示系统设计说明
会议厅内可容纳大概200多人坐席。为了能满足所有与会者的视频观看的需要，会议厅的大屏幕显示是必不可少的。大屏幕的使用，满足了与会者的视频观看的需求。设计采用采用固定方式将投影机吊顶安装在天花板上，投影机采用亮度非常高的EPSON EMP-8300液晶投影机（5200ANSI流明，1200：1对比度），满足大屏幕显示亮度的需要。在使用正投影时，电动大屏幕展开，实现正面投影的需要；在不用时，屏幕收起隐藏在屏幕盒内，对会议厅的整体格局和美观没有丝毫的改变，不影响整体装修格调。
正投影屏幕采用进口电动投影幕，外形美观，保证亮度均匀，色彩还原真实、防火、防潮，使用寿命长。安装时屏幕壳体可嵌入窗帘盒内，整体大画面感觉更显气派。
4.2.1 实现功能
a. 能接收、发送远端会议室视频图像信号；
b. 可将计算机信号、视频信号通过大屏幕显示；
c. 可播放电视会议、摄象、录象、DVD/VCD、CATV等输出的视频图像；
d. 能将各种不同来源的视频信号分别显示在不同的显示设备上；
e. 视频多媒体管理系统设有矩阵。
f. 专业高速云台、高分辨率的彩色摄像头应能及时把现场情况反映给与会者、控制室并能作为会议系统的信息进行存储。
g. 能清晰的显示、记录电视电话会议远端和本端的图像信号；
h. 能通过接口与集中控制系统连接。

4.2.2 投影显示系统所需设备
4.2.2.1正投影系统
1
EPSON
EMP-8300
日本
高亮度多媒体液晶投影机（5200ANSI，1024*768，1200：1）
1
套
2
INSEASE
200"
中国
200英寸电动投影屏幕
1
幅
3
新唯

中国
电动投影机吊架
1
套

4.2.2.2 监控显示器系统
作为控制间监控外部摄像头信号及视频会议的远端、本地端信号监视、预览用，使控制人员可以掌握多个点的信号内容。
1
SANYO

日本
PAL 14"彩色监视器（上机架）
2
台
2
SONY
CPD-E100
日本
17寸纯平彩色显示器，监控计算机操作
1
台

4.2.3 主要设备图片

4.3 多媒体矩阵与接口系统

多媒体接口系统设备包含矩阵切换器、放大、分配器和多种安装方式的用口，
是用户与系统接触的界面、路径，系统整体性能的好坏、可靠性的高低、可扩充性升级能力等直接表现于此。
该设备主要是对多路信号源进行选择并控制再将多路(电脑8路、视频16路)信号联接到输出设备。可以通过RS-232遥控操纵选择由哪路信号进入投影机、等离子屏或显示器。所有视音频信号经此设备聚中管理，只须改换指令即可调配各路信号，节省了众多的切换/分配设备，降低了信号在传输过程中的衰减，所有信号集中管理体现了系统的整体性，可靠性也得到了加强。
另外在主席台前端安装多媒体接口，方便各种信号的接驳。并且非常美观，牢固。
4.4 中央控制系统
4.4.1 设计说明
现代化的会议厅有着众多的显现化设备比如：投影显示、会议系统、扩声系统、灯光系统、电动设备、摄像系统和AV影音源等等。单一的人工手动操作控制，已远远不能满足现代化会议室的要求，所以，会议室的中央控制系统也是现代化会议系统中一个必不可少的系统。
会议厅的中央控制系统采用了CRESTRON最新型主机，它内部有着双总线结构，使得其处理指令信号的能力大大加快。
系统配备无线液晶触摸屏，无线液晶触摸屏可以与控制主机间进行双向无线通讯，实现无线触摸屏无线控制整个系统的设备。可以安装在会议厅的进口处，更方便的进行系统设备的简单控制。
为了控制更多的开关量如窗帘、屏幕等设备，我们在系统内添加了强电扩展模块。
为了对教室内的灯光进行控制，使室内的灯光无级变化，我们在系统中配置了4路的调光模块。
红外发射棒是实现主机对带红外设备的控制诸如：DVD、录像机、卡座等。
4.5.2 实现功能
a. 集控系统的主机采用高集成化、可扩展的主机，满足买方要求的广泛的
设备接口；
b. 在安装控制系统的控制室内集中控制多个系统，实现多种音视源如 VCR、DVD的共享；
c. 主控触摸屏采用彩色液晶触摸屏，控触摸屏采用无线彩色屏幕触摸式。具有美观、实用、
易操作、可靠性高、对话直观、遥控区域灵活等特点；
d. 能进行远程控制及操作；
e. 可以进行信号源分配；
f. 可以进行传送切换视频图形；
g. 可以进行事件触发；
h. 可以进行定时广播；
i. 系统接口应有红外、RS-232等，便于现场匹配；
j. 系统可控制自动混音器、调音台左中右输出音量、专业CD机、专业卡座；
k. 系统可控制视频设备（亮度、对比度和色彩）、摄像头（变焦、光圈
云台）、矩阵、专业影碟机、专业录像机。
l. 系统可控制会议系统的基本操作；
m. 控制系统的软件有友好的用户界面，而且能同步控制多个系统和预设系
使用的情景模式；
n. 系统具有扩展性；
o. 系统可设定时间并建立各种控制指令。
4.5 专业扩声系统
4.5.1 设计说明
会议厅的音频扩声系统对整个会议的召开起着至关重要的作用，一个好的音频扩声系统可以带给与会者愉悦的会议享受。会议扩声的总体设计对整个会议室的建设是尤为重要的，它要求设计者必须全盘考虑，思路清晰，这时的不合理，不周全将会使扩声系统的质量受到影响。所以，扩声系统设计的定位应该本着实事求是的原则，不追求不切实际的高档和花哨，也不能忽略影响工程质量的重要功能。 除此之外，室内装修，声场设计，安全防火，合理用电，避免环境污染也尤为重要。会议厅内可容纳大概200多人坐席。室内使用面积大约260平米左右，为了能满足所有与会者的听觉需要，会议室内的扩声系统除了要有足够的声压外，还需要有均匀的声场效果。同时还要充分利用原有的设备，节省投资。综上我们考虑在主席台两侧，安装两只小型大功率专业扩音音箱作为会场主音箱。在主控室使用了专业有源监听音箱，使控制室操作人员能及时准确监听到现场情况。为了使整个会议室的声场均匀，需要提高会议室的听众区域的声压级，选用了4只全频小型大功率的环绕音响，均匀分布于听众席四方。这4只扬声器选用了两台功放控制。环绕扬声器的应用，为整个会议室提供了更加均匀的音效，而且，它们还可以作为背景音乐的扩声系统，使用于会议中场休息、会议入场式等等。
4.6.2 实现功能
会议扩声系统不仅能对DVD、录象机、录音卡座等AV音源设备进行扩声，而且，还可实现对会议发言和远端音频信号进行还原扩声：
a. 能接收、发送远端音频信号；
b. 能对音频信号进行还原、放大，并且不会产生回音和啸叫；
c. 会议扩声时，以主扬声器为主，其他扬声器则加以配合以达到单点声源的效果；
d. 系统保证了声场的均匀度指标；
e. 系统应能平衡主扬声器和辅助扬声器在音质和声压级上的差别；
f. 数字化调音台信噪比高、失真小，带哑音编组且带有多路输出。保证了调音台背景噪声最小，且有足够的音频信号输出通道提供电视会议及音频录制端口等。
g. 为了提高系统的可靠性，功放具有可靠性最高的智能化电路控制设计；
h. 前置反馈抑制、选用强指向话筒及无线话筒采用内置反馈抑制及限幅。话筒在不同位置时均有良好的传声增益，不致引起扬声器啸叫；
i. 可播放电视会议、摄象、录象、DVD/VCD/CD/MP3、CATV等输出的音频；
j. 音源要求：能够长时间不中断、连续录音。除了专业CD、专业卡带等音源外，还备有可供了音源设备使用的接入口；
k. 非专业人士也可轻松的进行数字混音、数字调音，预置效果、应用场景可以一键到位；
l. 使每一位与会人员都能听到清晰的声音；
m. 台下与会人员也可参与发言、讨论；
n. 会议厅必须具备电视电话会议功能所需的接口；
o. 会议厅扩声系统达到国家有关语言一级标准；
p. 能通过接口与集中控制系统连接。
4.6 讨论会议系统
4.6.1系统概述
会议讨论系统（Conference Discussion System）是一个可供主席和代表分散自动或集中手动控制传声器的单通路系统。在这系统中，通常还设有主席"优先权"控制功能，主席通过运用"优先权"（用开关控制），可将与会者的传声器全部关闭，以便于会议主席控制发言次序，掌握会场气氛，并有利于减少噪声及声反馈啸叫的干扰。与会者经过主席"允许"（也是用开关控制），即可在自己的座位上发言。在这个系统中，还应具有供录音和接入扩声系统输出的功能。我们采用TAIDEN数字会议讨论系统构成会议室主讨论区送扩音系统。为参加会议的主要领导提供有序发言、扩音及向辅助送音系统送音。TAIDEN数字会议讨论系统具有安装简便，可靠性高，清晰度好，功能强大，易于扩展等特点。会议主持人可通过专用的主席机控制整个会议的进程。
● 世界先进的数字会议系列
TAIDEN数字会议网络在研讨，代表，大型国际会议中心应用数字技术的先河，使数字技术的优越性得以发扬。用简单的网络系统处理和传送数字信号不仅大副地改进了音质，也简化了安装和操作。它的控制系统有两种选择：一种是以先进的，操作方便的软件实施调整与控制。另一种是无机务人员的自动控制，操作方便是两者共同的特点。
它对所有类型的会议都能提供灵活的管理，无论是非正式的小型会议还是多语种，数千人的大型国际会议都得心应手，运作自如。它采用了全数字技术的系统。具有多功能，高音质，数据传送保密可靠等特点。它可以对会议的过程实行全面的控制。
● 数字化的性能加上操作简便的软件控制
可以满足现代会议的一切管理需求，包括：基本的话筒管理，代表认证和登记，电子表决，资料分配和显示，以及多语种的同声传译。它首先是一个处处为用户着想的系统。机务员在相应的软件模块的帮助下可以对最大型的会议实行监控。
● 模块化的系统构成
只须把模块化的数字会议系统单元象链条一样地组合起来就可以形成任何形式的会议系统。该模块化结构的内容是：对于任何层次的会议都可以搭配相应的系统，毫无困难。已建起的系统还可以加入更多的发言设备，引入个人电脑及软件模块实行控制，使系统进一步扩展。
4.6.2讨论会议系统产品介绍
这是一种简单的会议系统情况，对讨论来讲，要求无非是方便和有秩序，因此只要求有最基本的硬件设备。所有的代表都讲同一种语言，所以不需要翻译。所有代表都收听同样的声音信号，显然不需要配备耳机，发言人的声音可由扬声器传送，每个代表都具有相同的身份，配备同样的设备，主席机可优先提供发言。用这种设备可以发言、听发言和登记要求发言。所有的设备都连接到标准中央控制器，中央控制器向所有代表设备提供电源，向代表的扬声器提供音频的均衡，并决定话筒的工作状态。不需要设机务员。
第五章 主要系统设备介绍：
5.1 EPSON EMP-8300投影机介绍

l 超高亮度（5200ANSI）
这样高的亮度意味着即使在大的，采光良好的环境下也会得到始终如一的水晶般清晰的影像。
l 超高对比度（1200:1）
在如此高的对比度下，整个屏幕的影像会栩栩如生，令人叹为观止。
l 强大的网络功能
将EMP-8300连接到局域网中可以实现对多台网上投影机的实时的同步监控。自动发出的电子邮件会提醒您网络上投影机出现的问题。
l 快速四角调节功能(Quick Corner)
这项爱普生公司独有的技术可以在水平40度和垂直45度的范围内进行画面调节，为您选择摆放投影机的位置提供了更大的自由。
l 预览功能和广泛的输入接口
与几乎任何图像设备相兼容。其易用的预览功能方便您对不同的输入源进行选择。
l 五种投影模式
通过对投影模式的设定而获得在不同环境下的最佳画面。
l 动态模式，演示模式，剧院模式，起居室模式，sRGB模式。
5.2信号切换系统
在电视电话会议室、多媒体会议室等各种场合，为了满足不同演示的需求，通常会具备多路不同的分量视频源或复合视频信号源，包括：多媒体电脑信号、高清晰度电视信号（HDTV）、广播级摄像机、专业DVD、录像机等多种分量视频和复合视频源。为了将这些视频信号送往多路不同的显示终端，音视频矩阵在系统中负责将不同的音视频信号按用户的意愿进行调控。因此，信号切换系统是完成会议室集成会议室的核心元件之一，是管理会议室众多信号的重要手段，它是驳接接口系统和显示系统的重要桥梁，其质量好坏直接决定整个显示效果的好坏。由于现在最常用的计算机的分辨率已经达到XGA(1024x768),按照信号频率的拇指法则音视频矩阵切换器的带宽至少应该在250MHz以上，因此，我们建议采用国产的CREATOR产品，该公司的产品的带宽都在350MHz以上。
CREATOR所有音视频矩阵专门为通用的多媒体电脑信号、复合视频（VIDEO）、超级视频（S-VIDEO）、高清晰电视（HDTV）、分量视频（RGBHV），以及平衡或非平衡立体声音频信号切换应用而设计。
CREATOR矩阵兼容所有的NTSC、PAL和SECAM视频制式，具备多种不同输入/输出通道类型，用户可以根据实际使用的需要进行合理的配置。CREATOR音视频矩阵除了可以通过前面板的轻触式按键进行手控之外，还具备可选的控制面板或通过RS-232/RS-422通讯端口及厂家提供的协议，方便与中控系统或多媒体电脑控制连接。产品还带有断电现场保护、场逆程切换、LED面板显示等功能，使用状态显示直观、合理，并可24小时长年连续开机。
高速视频带宽：确保信号进行无任何 衰减的切换和分配
RGBHV：兼容所有模拟RGBHV、RGBS、RGsB、HDTV、复合视频（Video）、超级视频（S-Video）以及各种分量视频信号
平衡/非平衡立体声音频：3.5mm螺丝接线柱音频接口，可以独立控制
直观的运行模式监控，前面板带有标签窗口

5.3 TICO V900专业功率放大器：
这是一台4Ω负载400W+400W强劲输出的高可靠性的专业功率放大器，拥有极低的失真和极高的信噪比指标。在桥接为单声道输出的时候有700W输出功率的澎湃动力。带有信号，削波，过热，保护和单声道指示灯 ，扬声器输出带有NeutrikL4MP端口，输入带有XLR型，螺丝型和耳机接口 。
l 双通道/单通道可切换功率放大器
u （立体声）400W+400W（4Ω 1KH z）
（立体声）250W+250W（8Ω 1KHz ）
u （单声道）800W（8Ω 1KHz ）
低失真，高信噪比
u 带有信号，削波，过热，保护和单声道指示灯
u 扬声器输出带有NeutrikL4MP端口
u 输入带有XLR型，螺丝型和耳机接口
l 输入：XLR-3-31型/绝缘条/耳机插孔型（平衡）
l 输入阻抗：大于20KΩ
l 频率响应：20-20，000Hz +0/-1dB
l 参考输出电平：+4dB
l 输入灵敏度：0dBu（100W+100W，8Ω）
l 输出：螺丝接口，Neutrik NL4MP(3)
l 电源：AC220V，50Hz
l 尺寸：482（宽）×132(高) ×385（深）mm
l 重量：约16Kg

5.4 CRESTRON中央控制设备
5.4.1 CRESTRON 新型多媒体控制主机

CP2:新型控制主机

l 内置50W,100-240VAC电源,对外设提供35W电源供应.
l 8路IR/ 单向RS-232C PORTS
l 6路双向标准RS-232C PORTS
l 3路独立电磁闭合回路独立控制 < 2A ,30VDC/AC
l 网络接口
l 适用于中到大型,大多数系统应用
l 对所有控制板驱动支持
l 系统重量7lbs, 可上机架安装
l 主机功耗:60W
l 可外带3路扩展卡,方便功能扩展

5.4.2 STI-1550C彩色触摸屏

在本案的会议室中，我们采用了Crestron STI-1550C型号的触摸屏。它是5.7英寸的小触摸屏，此轻巧流线型的触摸屏可单手提起, 而LCD 触摸屏可显示自定图示及图像。只要轻轻一按, 便可控制多个功能, 包括调光、窗帘开关、投影机开关及音乐播放。Crestron独家射频科技免除红外线通讯中必须对准接收器的问题。而触摸屏与ST-CP 控制处理器(另购)或CNRFGWA RF接收器 (另购)之间的则以射频通讯, 通讯范围达 300 英尺, 室内或室外, 甚至穿过墙壁。ST-1550C是快思聪其中一个完整系列，音频 视频 Internet通讯，控制和自动化操作提供新的解决方案。适用於会议室、培训室、视像会议、遥距教学及家庭影院等。快思聪使科技变得更实用、更易用。

5.4.3 IRP2红外发射棒
红外发射棒连接控制主机和受控设备，将主机发送的控制信号转换为红外线信号发射，实现对设备的遥控操作。
5.4.4 SIMP+及PRO-E控制软件定制
l 提供快捷简便的编程软件
l 图形化WINDOWS界面开发软件包，无需使用一般的计算机编程语言
l 用鼠标在资料库中点击相应的图标选择所需设备及功能便可
系统采用3M最新会议演示产品——数字交互演示平台（DWD），此产品可以方便的进行互动式的会议交流，同时可以与视频会议系统设备结合使用，作为视频会议的显示终端，同时也可以作为计算机的控制界面，通过3M提供的eBeam演示软件，方面的进行本地、远程的会议交流。
5.5高清晰彩色摄像机
CC431A 彩色枪型摄像机
影像传感器：
1/3"SONY 高解彩色CCD
像素：
768×494(NTSC) 752×582(PAL)
清晰度：
480线
最低照度：
0.2勒克斯/F1.2
信噪比：
>48分贝
电子快门：
自动方式：1/50(1/60)到1/100，000秒
光圈驱动方式：
视频/直流
白平衡：
自动
增益控制：
自动
背光补偿：
开/关
视频输出：
1.0Vp-p,75欧姆
电源：
直流12V
同步方式：
内同步
尺寸规格：
50×62×110毫米
运行温度：
-20℃～+50℃

5.6数字硬盘录象机

数字硬盘录像机
系统主画面：
GV系列功能介绍：
1. 支持640 x 480高解析度录像
2. 最新MPEG4压缩技术录像，全屏显示（无须加装实时显示卡）
3. 数字浮水印（用于防止录影资料被修改、保证录像资料的真实性）
4. 通过IE远端观看主机现场(在一个网页上可以分别连上不同台GV系列的监控主机)，并能控制云台、镜头、I/O，可回放主机录像资料
5. 专用RPB程序远程回放系统主机历史录像（音）资料
6. 实时显示：8路200帧，16路400帧
7. 采用最新SRT技术（自动分配系统资源）可以让您的100帧/秒之系统产生200帧/秒之系统功效
8. 支持多张网卡，能自动侦测网关IP地址
9. 支持Microsoft WinCE Pocket PC PDA（远程监控，并可切换摄影机及控制PTZ），支持i-Mode手机
10. 带音频同步：最多有4路音频，可选件，只需从现有的产品升级即可
11. 通过Email发送警报信息，附带现场图片。或者设定警报自动拨号，拨打手机、电话、呼叫机发送语音报警信息通知专人
12. 实现动态IP进行远程监控，DMIP实现中心管理多个动态IP
13. 多重密码设防控制（四层），实现权限控制
14. 时序性自动删除档案管理，免操作系统碎片整理
15. 可备份影像于CD-R、MO、ZIP 或DVD
16. 支持多组I/O(RS-485)监控，8路报警输入、8路继电器报警输出（最多72路输入，72路输出）
17. 单点对多点监控主机，同步监察录像(IP Multicast)
18. 主机、远程机透过Modem、TCP/IP相连，局域网内支持域名连接（Remote view)
19. 可对各摄像机独立命名、设防、撤防、影像拉近放远控制
20． 支持PTZ云台及Pelco, Ademco, Samsung等摄影机控制
GV系列 V6.0 主要功能特性
综合支持POS（销售点终端point of sale）
新的GV-Data Capture Box是一个可选设备，它用于支持GV系统中的POS软件。
Geo MPEG4压缩：一种压缩方式，能为DVR提供最佳的性能。
智能搜索功能：搜索或跟踪含有目标或位置的录像资料，通过事件列表来搜索由警报或动态侦测触发的录像资料。
电子地图功能：在电子地图中，通过摄像头和传感器的位置显示完整的监控区域。在电子地图中显示监控区域，可以更简单通过建筑平面图来为摄像头、传感器和警报器定位。
面部抓拍：抓拍并保经过监控区域的每个人的面部图像。
物体追踪：使用PTZ快球自动的定位、锁定、聚焦并追踪目标的移动。
全新的WebCam远程监控（通过IE远程监控）
支持动态DNS（更好的动态IP解决方案）
远程监控模块简介
GeoVision IP Multicast (LAN-局域网监控)
IP Multicast系统可以同时连接10个GV-系统远程监控程序。它是特别为企业内网/局域网环境所开发设计的，它并不适用于互联网环境。IP Multicast系统能够藉由一个按钮将在同一局域网络内之所有GV-系统全部自动设置。用户并不需要分别输入每个GV系统的IP地址。如果您想在局域网内同时监控多个GV系统，IP Multicast是最理想的程序。
GeoVision Remote View (LAN/WAN/PSTN-远端监控）
Remote-View系统是一个基于Windows操作系统的软件，在单独的PC工作站上运行。这个软件用于通过modem拨号或者TCP/IP网络功能，从您的GV系统监控实况视频。但在同一时间内用同一个通讯协议，GV-系统主机只允许一个PC联机监看。您也可以在一台PC同时执行多个Remote-View系统，监看不同的GV-系统主机端的实时影像。此模块通讯系统包含以下三项主要功能：1. 通过调制解调器（Modem)直接拨号对系统进行远程监控。2. 通过TCP/IP 在LAN/Internet联机对系统进行远程监控。可以在同一台计算机上执行多个远程监控程序，而每个程序可联到不同的监控系统上。可以在主系统对每支摄像机设定密码，在远端就只能通过密码观看授权的摄像机，并可远程录像。
GeoVision GeoCenter (Intranet / Internet-远端监控)专有软件功能
GeoCen
