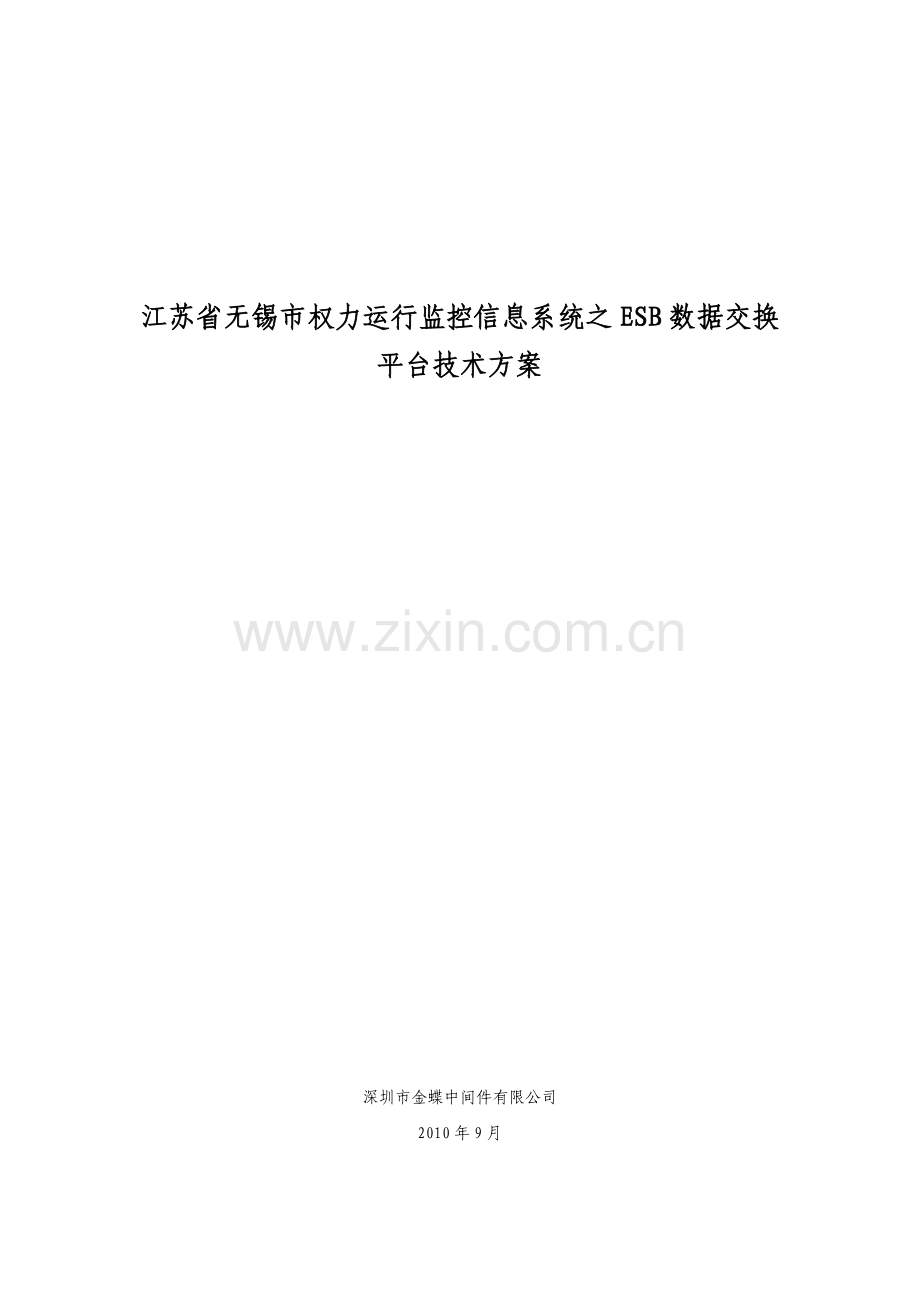

江苏省无锡市权力运行监控信息系统之ESB数据交换平台技术方案

深圳市金蝶中间件有限公司
2010年9月

1 概述 3
1.1 数据交换系统目标 3
1.2 为什么选择金蝶产品 3
1.2.1 功能强大，技术领先，安全可靠 3
1.2.2 成熟稳定，应用案例丰富 4
1.2.3 符合标书指标，满足需求 4
1.2.4 公司实力雄厚，值得信赖 9
1.2.5 强大的本地化服务支持能力 9
2 关于金蝶中间件公司 10
2.1 公司简介：全球技术领先的企业基础架构软件公司 10
2.2 产品理念：灵活高效的企业级应用平台 10
2.3 市场表现 11
2.4 丰富的技术储备 14
2.5 服务理念：帮助客户成功 15
2.6 服务体系：360度蓝色链环 16
3 数据交换系统解决方案 17
3.1 Apusic ESB体系结构 17
3.1.1 Server-Agent分层体系 17
3.1.2 AESB-Agent 18
3.1.3 AESB-Server 19
3.1.4 AESB-NodeManager 19
3.1.5 AESB-Designer 20
3.1.6 AESB-Monitor 20
3.2 数据交换系统设计 20
3.2.1 数据采集 20
3.2.2 数据路由 22
3.2.3 数据映射服务 25
3.2.4 数据融合服务 26
3.2.5 数据持久 26
3.2.6 流程驱动 27
3.2.7 服务接入与编排 28
3.2.8 基于WEB的系统监控管理 30

1 概述
1.1 数据交换系统目标
在考虑与市电子政务内网、外网平台对接的前提下，数据交换系统能够对被监察系统所涉及的各委办局信息进行无缝集成，使无锡市权力运行监控系统能与各部门应用系统进行互联互通，实现各委办局数据的采集、同步、筛选比对与转换。
数据交换系统需提供数据采集、数据同步、数据过滤、数据加密、消息转换、消息增加、路由分发、协议转换、服务映射、流程设计、服务编排、事物管理、可靠传输等功能。同时提供Web控制台，可进行平台管理、系统日志、监控统计等功能。
数据交换系统采用远程管理与远程部署方式，可方便的实现不同操作系统、不同数据库及数据类型的数据同步采集、数据传输、实时定时触发、图形化数据交换配置操作。
1.2 为什么选择金蝶产品
Apusic ESB是金蝶中间件公司研发出来的新一代高品质软件产品。它立足于通过JavaEE 5.0认证的Apusic应用服务器、Apusic消息中间件之上，是实现灵活分布式部署、松耦合服务之间集成的一款强大基础引擎。在服务注册、服务发布、数据路由、数据转换等四个方面提供了完整的、独特的软件基础设施支撑。并在此之上实现了流程化的服务业务组织和数据交换，同时具备简单易用、提供完整服务生命周期管理的工具。从而释放SOA最大价值。我们推荐在无锡市《权力运行监控信息系统及ESB数据交换平台》项目建设中采用金蝶ApusicESB作为数据交换平台，理由如下：
1.2.1 功能强大，技术领先，安全可靠
中间件是信息系统的重要组成部分，对成熟稳定性、安全性、易用性有着非常高的要求。作为国产中间件的杰出代表，国际Java标准制定组织JCP中国代表成员,金蝶公司提供的AESB产品架构在金蝶成熟的Apusic 应用服务器，Apusic 消息中间件，Apusic 集成开发平台（Studio）技术之上，是多项国际先进技术积累的集大成者，能够充分保障本项目实现互联互通、信息共享。金蝶中间件拥有完全自主的知识产权，与国外同类产品相比，在国家涉密项目中有着与生俱来的安全优势。Apusic ESB产品具备以下显著特性：
n 灵活的联邦和自治部署体系
n 支持动态元数据变更
n 采用PVM（Process Virtual Machine）架构流程驱动引擎
n 分布式部署，集中式管理
n 支持各类非结构化数据源
n 提供实时高效的数据处理性能
n 提供高效快速的数据比对纠错
n 具备完善的系统容错、实时监控措施
n 数据传输基于久经考验的Apusic MQ，提供数据交换的稳定性、可靠性
n 针对低速网提供性能优化技术，提高系统低速网运行效率、可靠高效的通信管理
n 支持可靠数据传输
n 丰富的消息模型及操作（点对点、发布/订阅、组播；同步/异步；优先级设定，签收，消息过滤）
n 多种语言的调用接口
n 大尺寸对象消息支持
n 大文件传输支持
n 支持多级树型结构，适合客户管理结构的要求
n 支持单点失效管理和网络节点动态扩展。维护业务平稳运行
n 支持业务不间断下调整系统
n 全面支持中文语言环境
n 全面支持J2EE标准，符合J2EE1.5规范
n 支持各种主流操作系统平台，如Linux、Solaris、HPUNIX、AIX、Win98/NT/2000/XP/2003等
n 支持多种数据库，如Sybase、Oracle、DB2、SQL Server、MYSQL等
n 支持对两种以上异构数据库之间两阶段提交交易处理
n 支持标准的安全协议SSL，并实现了自主的安全算法，打破国外垄断
n 提供基于浏览器的管理工具，可以方便的进行远程管理
n 支持集中式管理
n 提供日志管理，提供性能监控和分析功能
1.2.2 成熟稳定，应用案例丰富
金蝶中间件AESB产品成熟稳定，安全高效，在国家级及省级大型电子政务系统（国家质检总局全国大通关项目、全国政协办公业务资源信息系统、湖南省电子政务外网数据交换平台及信用信息系统、连云港权力公开透明运行系统等）上得到广泛验证。事实证明，金蝶中间件不仅拥有全面过硬的技术，而且在大型项目的快速支持上也积累并形成了自己的服务体系。诸多的国家及省级项目，可以充分证明选择金蝶中间件的产品，可以在本项目中获得良好支持。
1.2.3 符合标书指标，满足需求
金蝶Apusic ESB产品完全能够满足本次招标文件的技术要求并在局部性能指标上超过招标文件的期待。
功能模块
功能点
描述
标准与规范支持
支持SCA规范
平台产品支持国际标准的SCA规范，能够对应用接口进行SCA服务封装，也能够提供预置的SCA模型数据访问适配器
支持SDO规范
平台产品支持国际标准的SDO规范，能够对SCA服务组件产生的数据进行SDO封装
支持JMS 1.1规范
平台提供的可靠数据传输，支持JMS 1.1标准
支持JSR 109、JSR 110、JSR 181、JSR 183、JSR 224等Java EE规范
平台提供Web Services容器，支持JavaEE体系中规定的所有Web Services相关标准
UDDI 3.0规范
平台提供UDDI容器，支持UDDI 3.0规范
基础引擎
支持消息可靠传输
能够在Internet环境中，保障在分布式的、网络不稳定的环境下的数据传输安全、稳定、可靠。
支持大文件传输
平台支持大文件传输，支持的文件大小在4G及以上
跨平台部署
平台可以在各种操作主流操作系统中部署，包括Windows、Linux、Solaris等
脚本引擎支持DSL特性
平台提供脚本引擎，并且该脚本引擎支持DSL特性
实现基于过程组件模型的服务编排引擎
平台实现基于“过程组建模型”的服务编排引擎，能够实现SCA服务组件的灵活编排
支持消息加密
消息传输支持消息加密
支持消息压缩
消息传输支持消息压缩，以充分利用带宽
支持消息集群队列
支持集群队列，支持多个节点的多个不同的队列，在逻辑上形成一个集群队列，实现节点网络中物理队列的透明性
消息智能路由
多个节点能够组成一个智能网络，智能网络中的任意两个节点之间的数据传输，能够综合考虑路径的长度及负载情况，选择最佳路径，提高消息传输效率
事件框架
平台支持事件驱动框架
事务控制
平台提供全局事务管理能力和分布式事务支持，可管理的事务资源包括数据库连接、消息连接和符合Java EE™连接器架构的资源。
服务注册库
平台提供符合UDDI标准的服务注册库
支持动态元数据
能够对SDO元数据进行管理，同时支持元数据动态变迁
部署模型
支持自治与联邦部署模型
平台实例自身最为一个管理中心，形成一个自治网络。同时多个平台实例之间可以根据配置的规则互联互通，形成联邦部署
预置适配器
数据库支持
支持针对主流的数据库的主流版本进行数据访问、分析和采集，如Oracle、SQL Server、DB2、MySQL等关系数据库的主流版本。
Oracle Flashback技术支持
在Oracle数据库环境下，支持Oracle提供的Flashback技术，以非侵入的方式，对Oracle数据库中的数据进行分析和采集
数据入库策略支持
数据写入数据库时，预置数据冲突策略可供用户选择，保障冲突环境下的业务完整性。冲突策略可扩展
Excel支持
支持对格式化Excel文件的访问、增量分析、数据采集
文本文件支持
支持对格式化文本文件的访问、增量分析、数据采集
XML文件支持
支持对XML文件的访问、增量分析、数据采集
支持文件轮询
支持以轮询的方式，对指定的目录下的Excel文件、文本文件以及XML文件进行分析采集
业务数据预处理
预置数据处理策略，支持对Excel文件、文本文件以及XML文件中的数据进行预处理。预处理策略可扩展。
多种协议接入转换
HTTP、JMS、FTP、SMB、POP3、JCA等
Web Services支持
能够对Web Services接口进行SCA标准化服务封装
数据转换
数据影射
支持异构数据之间的数据影射，实现同类型、同语义，名称不同的异构数据之间的转换
类型转换
支持异构数据之间的类型自动转换，实现同语义、不同类型的异构数据之间的转换
内容转换
支持异构数据之间的内容转换，实现不同语义、不同类型的异购数据之间的转换 ，转换的过程中支持字典查询、数据拆分、记录过滤、数据计算等操作
结构转换
支持异构数据之间的结构转换，实现不同语义、不同结构的异构数据之间的转换。例如一个1对1的关联数据展平在一个数据结构中的场景
服务编排支持
支持SCA服务组件编排
支持SCA服务组件之间的服务编排，通过编排，实现不同的服务以配置的方式，有机的组合，实现完整的业务流程
支持分支、合并
服务编排流程支持分支、合并，实现基于内容的消息路由
分支、合并支持本地上下文
分支、合并支持本地上下文，保障不同分支的数据操作，不会影响到其它分支的执行
服务编排引擎支持事件触发
通过事件-通知的方式，可以启动一个已经编排好的流程
支持Web Service之间的编排
支持多个Web Service之间以流程化的编排方式，有机组合完成完整的业务
单例运行模式支持
同一时间，同一个流程定义，有且仅有一个流程实例处于非完成状态，以保障业务数据完整性。
扩展性以及二次开发
脚本扩展
支持在运行期，以脚本的方式进行功能扩展，而不是采用编译的方式进行扩展开发。
业务数据操纵
脚本扩展方式，支持对进行传输的业务数据进行操作，可实现业务数据校验、数据比对、数据计算转换等复杂的数据操作功能
控制数据操纵
脚本扩展方式，支持对服务编排流程中的控制数据进行操作，可实现如数据计数器等功能
Java静态扩展
可以通过开发Java代码并部署的方式，提供功能扩展。扩展包括：数据入库后的事件通知响应、文件传输完毕后的事件通知响应、业务数据预处理策略、数据冲突策略以及数据处理日志等。
工具支撑
可视化配置
所有平台建设的过程都能够提供可视化的界面进行远程配置、部署，实现设计和运行的分离。
基于Web的监控平台
提供基于Web的监控管理平台，通过监控管理平台可以集中对分布式的ESB服务器进行统一的生命周期管理、服务管理、流程管理以及日志查询和分析
监控平台可扩展
基于Web的监控平台，本身提供一个高度可扩展的框架，可以将第三方的页面嵌入到监控平台中来
监控平台提供权限模型
监控平台自身提供完整的权限模型，可以根据用户权限分配，实现管理域隔离
模板支持
通过配置模板的方式，实现平台的建设，提高建设效率

1.2.4 公司实力雄厚，值得信赖
金蝶Apusic ESB的制造厂商深圳市金蝶中间件有限公司是国内Java EE领域的楚翘，其上级公司金蝶国际软件集团更是国内软件领域的领导厂商之一，实力雄厚，2007年集团软件销售突破10亿。金蝶中间件自2006年起就成功实现市场突破，与国际巨头一起并列国内中间件市场的前3甲，近3年更是保持极高速的发展，每年以100%速度增长。
1.2.5 强大的本地化服务支持能力
金蝶Apusic ESB产品提供优于竞争对手的原厂商服务。金蝶公司在遍布全国46家直属分公司。其中江苏地区有七家分公司（南京、苏州、无锡、常州、徐州、泰州、盐城）以及遍布各地的上百家金蝶代理商。另外，金蝶总部还在华东地区（上海）设立了技术研发中心，主要负责对Java EE项目的开发、技术支持和实施以及金蝶Apusic的技术支持，这是金蝶在深圳、北京之后的第三家技术研发机构。本地化、开发级核心服务能力能够有效降低中间件部署实施成本，为系统的成功实施运转保驾护航。
2 关于金蝶中间件公司
l 拥有第一个中国完全自主知识产权的J2EE中间件
l 拥有第一个通过国际J2EE测试认证的国产中间件产品
l 第一个代表中国加入JCP组织、制订世界Java技术标准的中间件企业
l 全球第四家获得新一代规范JavaEE5.0认证授权的软件公司
l 中国应用服务器中间件市场份额国内公司第一、与国际厂商共列前三
2.1 公司简介：全球技术领先的企业基础架构软件公司
深圳市金蝶中间件有限公司前身是金蝶软件（中国）有限公司中央研究院，为更好的发展民族软件核心技术，2000年7月，由金蝶软件（中国）有限公司及袁红岗先生合资成立深圳市金蝶中间件有限公司，注册资本人民币2000万元，法人代表徐少春，公司的注册地址深圳市南山区麻雀岭工业区6栋二楼东。徐少春先生作为本公司的法人代表，同时也是金蝶软件集团主席兼首席软件架构师，他更是一位贴近中国国情的管理大师。作为国内信息化的领军人物，凭借其独特的个人魅力、管理智慧，带领优秀团队在短短的几年内将金蝶从一个不知名的地区性小公司培育成为响誉国内外的金蝶国际软件集团。
深圳市金蝶中间件有限公司是第一个通过国际Java EE（Java Enterprise Edition）测试认证的中国中间件厂商和全球第四家获得下一代企业级开发规范Java EE 5.0认证授权的软件公司，是第一个拥有JCP（Java Community Process, Java标准制订组织）正式成员资格的中国中间件企业。金蝶中间件在Java系统核心技术领域处于国际领先地位，是具备核心竞争力的中国中间件领导厂商。
金蝶中间件产品名称Apusic是“Apus Promote Internet Computing”的缩写，Apus是一种雨燕的名字，同时也是南半球天燕星座的名字，天燕代表了敏捷、速度、机灵、聪明、具有团队精神，Apusic的释义是“加速及推动互联网计算”，另外也蕴涵了天燕所具有的品质。
2.2 产品理念：灵活高效的企业级应用平台
金蝶中间件目前拥有由Apusic应用服务器、Apusic消息中间件、Apusic ESB、Apusic 安全中间件、集成式开发环境Apusic Studio与创新性Web开发框架Apusic OperaMasks 组成的企业级基础架构平台“Apusic Platform”，顺应敏捷开发的发展趋势，并努力推动J2EE在国内的推广。“技术模型简单化、开发过程一体化、业务组件实用化”，是Apusic Platform致力追求的目标。

图3-1 金蝶Apusic Platform平台架构图
技术模型简单化： Java EE旧有版本是一种理想化的企业计算模型，它重理论化而轻实践，尤其是忽略了开发效率与运行性能。作为Java EE诞生近6年后的下一代Java企业级开发平台规范，Java EE 5.0从一开始就倍受整个Java社区的注目。相对于Java EE 1.4而言，Java EE 5.0重点关注开发效率和运行性能，目标是让Java EE开发更简单、更敏捷，这和Apusic Platform一直大力倡导的“轻量级风格，给开发者和企业带来真正的实惠”不谋而合。而作为中国第一个国际Java标准制订组织JCP成员，金蝶中间件公司牢牢把握规范的制订与发展，率先实现Java EE 5.0规范。
开发过程一体化：Apusic Platform提供了完整的集成式开发环境Apusic Studio以及独创性Web开发框架Apusic OperaMasks，并与Apusic 应用服务器的紧密集成，将开发、配置、部署、监控等过程合而为一，极大提升了开发效率。
业务组件实用化：作为企业应用所必不可少的公用基础服务与业务组件（工作流、权限、报表等），由于缺乏通用的标准与规范，可重用性一直不高。Apusic Platform所提供的业务组件，历经金蝶多条产品线的锤炼，实用化程度高，能够有效降低企业应用开发成本。
金蝶Apusic Platform不局限于某个产品，它是金蝶在Java EE领域多年积累的集大成者，有效传递了金蝶十几年企业级应用开发过程中，和广大合作伙伴、用户一起探索、积累的开发经验和体会，不仅向用户提供企业级基础中间件，更重要的是通过Apusic Platform分享应用开发经验，把开发思想、开发模式、开发工具、应用基础组件等构成的全方位企业级中间件平台提供给合作伙伴和客户。
2.3 市场表现
金蝶Apusic系列中间件产品家族凭借优秀的性能价格比、贴身的本地化服务、满足国家安全战略需要等众多显著特性获得国家“金宏”工程、中国人民银行、国家监察部、国家发改委、国家中纪委、国家质检总局、国家民政部、国家信访总局、国家环保总局、国家公安部、广东等多省工商系统等重量级电子政务用户，及中国移动、万科、联想、香港TOM、广东核电、大连港等著名企业用户的青睐和好评，同时服务于东软、太极、中标、同望、拓尔思、IONA科技、信诚通、方欣、浙大网新、中望等优秀软件开发商和系统集成商。目前已拥有超过2000家明珠客户和200多家合作伙伴，有力地推动了中国信息化建设的发展和进步。
多年来金蝶中间件专注于潜心研发基础中间件、特别是中国用户迫切需要的Java EE应用服务器，取得了长足发展。国内深具公信力的调研机构计世资讯（CCW Research）的市场报告显示：Java EE现在已逐渐成为业界默认的标准，尤其是应用服务器风光无限，其增长速度超过中间件的整体增长速度，在产品结构中位居市场第一；而在应用服务器中间件市场中，金蝶中间件与BEA、IBM共同跻身前三，具体市场份额是BEA Weblogic 29.1%、IBM Websphere 26.9%、金蝶Apusic 10.4%。

图3-3 应用服务器中间件市场分布图
全球第一权威IT调研机构美国加纳集团（Gartner）于2006年发布了全球企业级应用服务器市场格局的四象限图，金蝶Apusic应用服务器作为国内唯一一家入选产品，赫然位居其中。这表明，金蝶Apusic应用服务器在中国市场的杰出表现已经引起国际IT业界的广泛关注。Gartner将金蝶中间件列为“有机会的企业”，并指出：“在进入中间件领域以后，金蝶Apusic迅速成长为中国主要中间件厂商之一，在其核心市场表现出色”。

图3-4 金蝶Apusic进入Gartner全球应用服务器四象限图
另外，在新兴的SOA技术市场，金蝶Apusic也获得重大的进展，入选Gartner于2007年发布的全球19家有能力提供下一代SOA服务的厂商名单。入围厂商包括IBM、微软、Oracle等国际巨头，以及另外3家亚洲厂商Tmax、Hitachi和Fujitsu。金蝶Apusic是中国唯一一家入选厂商。Gartner在报告中这样评价：“金蝶Apusic中间件满足新SOA应用的所有核心功能需求，对终端商业用户的业务逻辑能够提供坚实容器(指Apusic应用服务器)和基于Eclipse的开发平台(指Apusic studio)。并且，金蝶聚焦于合作伙伴的纵深发展能力，在中国渠道有强势表现，这将对其持续扩大在SOA市场的影响起到关键作用”。

图3-5 金蝶Apusic入围全球19家有能力交付下一代SOA服务的名单
金蝶中间件秉承“帮助顾客成功”的理念，坚持“产品领先、伙伴至上”的长期发展战略，一如既往的关注新技术、研发新产品，做中国最好的企业基础架构软件平台；我们将通过金蝶软件遍布全国各省市的营销和服务机构为中国软件合作伙伴提供贴近用户需求的本地化服务，共同构建中国软件生态系统。最终发展成为具备国际竞争力的企业基础架构软件公司！
2.4 丰富的技术储备
金蝶中间件公司拥有国内顶尖的技术实力，拥有自主版权的企业级Apusic Platform平台以及Apusic 应用服务器产品，并得到广泛的应用。同时，金蝶中间件是中国第一家参加JCP组织，代表中国参与JAVA标准制定的商业厂商。
金蝶中间件公司目前拥有由Apusic 应用服务器、Apusic消息中间件、Apusic ESB、Apusic 安全中间件、集成式开发环境Apusic Studio与创新性Web开发框架Apusic OperaMasks 组成了企业级基础架构平台“Apusic Platform”。它是金蝶在Java EE多年积累的集大成者，有效传递了金蝶十几年企业级应用开发过程中，和广大合作伙伴、用户一起探索、积累的开发经验和体会，不仅向用户提供企业级基础中间件，更重要的是通过Apusic Platform分享应用开发经验，把开发思想、开发模式、开发工具、应用基础组件等构成的全方位企业级中间件平台提供给合作伙伴和客户。
2007，金蝶中间件公司成功开发出世界领先的独创性Web开发框架Apusic OperaMasks，它以JSF为基础引擎，从容器级别对Ajax予以支持，提供丰富的组件和集成开发环境，提高开发效率3倍以上。且大大降低了Web开发的门槛。被权威调查机构评为世界级的开发框架。目前通过OperaMasks.org下载OperaMasks平台的独立IP数已经突破20万，四十多家知名软件开发商、系统集成商将开发平台迁移到Apusic OperaMasks上。
2.5 服务理念：帮助客户成功
软件就是服务。软件企业的成功，最终表现在合作伙伴和客户的成功上。研究表明：软件企业在5年之内平均要丢失一半以上的客户，其中重要的原因是客户无法从所购买的产品和服务获得预期的价值体验；同时，赢得新客户的成本是留住老客户成本的7至10倍。我们认为，通过最富有竞争力的服务去帮助合作伙伴和客户成功，是值得去做的“一本万利”的工作。 “帮助顾客成功”是金蝶中间件公司始终不渝的服务理念。
金蝶中间件公司强调技术支持的产品化，为合作伙伴和客户提供始终一致的高质量服务；同时，金蝶中间件公司更强调提供服务的个性化，贴身定制，做到极至。
支持产品化，就是把提供技术支持当作一个品牌、一个产品来实现。围绕技术支持的内容、质量、响应速度、规范性、标准性等要素，为合作伙伴和客户提供标准化、规范化的专业CSP、培训服务。
服务个性化，就是针对合作伙伴和客户的个性化需求及潜在需求，提供超过想象、高附加价值的专业咨询和服务。我们通过协调的服务组织、全程穿透的服务意识，高水平架构咨询团队，追求任何时刻、任何细节的完美服务。
凭借卓越的服务理念和身体力行，金蝶中间件公司精耕细作，不断苛求，金蝶中间件的服务能力和服务品质得到广泛的认可。2005年，在国内深具公信力的权威调研机构CCW RESEARCH（计世资讯）的2005中国IT用户调查中，金蝶中间件荣膺Java EE应用服务器服务满意度第一。

图3-8 金蝶中间件荣获服务满意度第一
2.6 服务体系：360度蓝色链环
基于“帮助顾客成功”的理念，借鉴业界领先的ITSM服务管理思想，结合金蝶多年来从事软件产品服务的成功经验，金蝶中间件公司为合作伙伴和客户精心提供360度蓝色连环服务体系。
360度就是全方位，服务的全方位体现在三个方面：
第一、服务内容的完备性
提供全线产品的综合服务，包括产品体验、产品培训、系统移植、开发咨询、系统容量规划及部署咨询、系统上线支持、系统性能测试与优化、以及系统故障快速排查等。
第二、服务体系本身顺应软件产品的生命周期特点，从产品体验到系统运维，构成一个完整的生态链。

图3-9 金蝶中间件蓝色链环服务体系
第三、服务机构的覆盖性
金蝶中间件公司在全国各地设置七大服务区域、10家原厂服务机构，快速响应客户及合作伙伴的服务请求。
在这个动态的服务生态链中，金蝶中间件公司结合每一阶段的服务诉求，以及客户系统的个性需求，提供悉心定制的服务组合，通过电话、网络以及现场等丰富手段全程跟踪服务执行。所有服务客户均能享受7x24小时无间断的服务体验，所有服务客户均可以最小的成本获得最大的投资回报，并最终体验成功。

3 数据交换系统解决方案
3.1 Apusic ESB体系结构
金蝶中间件AESB产品套件是基于金蝶中间件Apusic AS、Apusic MQ之上，融合了数据和服务接入、任务流程定制、任务调度、数据处理、数据可靠传输等综合功能的新一代集成解决方案。其功能体系结构如下图所示：

图：金蝶中间件AESB功能体系结构
3.1.1 Server-Agent分层体系
AESB套件包括两个主要的执行单元：分别是为AESB-Server和AESB-Agent。一个AESB-Server和多个AESB-Agent构成一个星形结构部署模型，所有的AESB Agent和AESB Server一起构成一个自治的交换网络，以总线方式实现交换平台功能。

图：AESB Server-Agent分层体系
AESB 服务器充当整个交换平台的交换中心，具体负责如下的功能：
l AESB Agent中适配器的注册和管理
l AESB Agent中发生的数据监控
l 数据处理流程定制和注册
l 数据处理流程驱动
l 消息的路由
l 数据业务处理规则
l 数据的元数据管理
l 异常处理等
AESB-Agent主要负责通过配置各种适配器，完成资源、应用的接入，数据的操作。AESB提供完整体系的适配器，能够完成对各种资源的接入和操作。
通过AESB Server和AESB Agent的职能分工，AESB Agent负责具体的业务操作单元，AESB Server负责这些业务单元之间的协同、管理和监控，真正实现在中心统一管理、远程部署。
3.1.2 AESB-Agent
AESB-Agent是部署在接入位置的前置智能代理，其在整个系统架构中承担了针对接入点的本地化操作能力。AESB-Agent具备如下以下功能：
l 完成客户端数据的提取、解析、转换、变更、支持；
l 解决应用系统之间的连接与信息交换等问题，实现信息的提取、封装、打包、分类、加密、压缩和传送等功能；
l 提供适配器开发框架，以适应不同应用系统的连接；
l 应用适配器系统通过配置、定义的方式实现和应用系统的连接；
l 能够解决数据交换平台的最后节点的问题；
l 提供通用组件；
l 图形化配置；
l 具有可扩充的应用框架；
l 支持多种调度方式；
l 支持web服务接入
l 支持远程部署和监控。
3.1.3 AESB-Server
在多个部门的前置机上部署的AESB Agent，负责定制各式各样的针对部门业务数据库、数据操作、前置数据库的适配器。但是这些适配器都是一个个离散的单元，彼此都不知道对方的存在，彼此之间没有关系。
而AESB 服务器和各个部门前置机上的AESB Agent一起，组成一个AESB自治网络。负责组织、协调、管理各个AESB Agent。
AESB自治网络中的所有控制逻辑，全部由AESB Server来完成。AESB Server主要的职责如下：
l 所有AESB Agent管理
l 提供BPM引擎，组织各个AESB Agent上已经定
