学习任务离合器检修.pptx

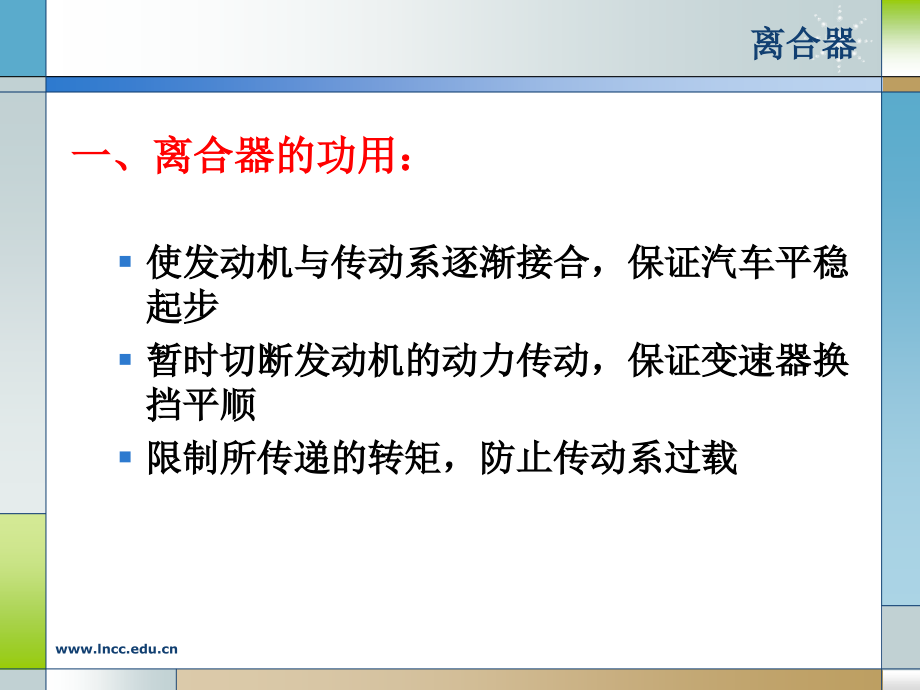

,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,#,Click to edit Master title style,主要内容,离合器概述,离合器结构和工作原理,离合器的操纵机构,离合器常见故障诊断,拓展知识,离合器,一、离合器的功用：,使发动机与传动系逐渐接合，保证汽车平稳起步,暂时切断发动机的动力传动，保证变速器换挡平顺,限制所传递的转矩，防止传动系过载,二、离合器的基本组成和工作原理,1.,基本组成,主动部分,：飞轮、离合器盖、压盘,从动部分,：从动盘、从动轴,压紧机构,：压紧弹簧,操纵机构,：离合器踏板、分离拉杆、分离叉、分离套筒、分离轴承、分离杠杆等,离合器的基本组成和,工作原理,动画,离合器的基本组成和工作原理,2.,工作原理,接合状态,飞轮、压盘、从动盘三者在压紧弹簧的作用下压紧在一起，发动机的转矩经飞轮、压盘通过摩擦力矩传至从动盘，再经从动轴（变速器的一轴）向变速器传递动力。,分离过程,踩下离合器踏板，分离拉杆右移，分离叉推动分离套筒左移，通过分离轴承使分离杠杆内端左移、外端右移，使压盘克服弹簧右移，离合器主、从动部分分离，中断动力传动。,接合过程,缓慢抬起踏板，压盘在压紧弹簧的作用下逐渐压紧从动盘，传递的转矩逐渐增加，从动盘开始转动，但仍小于飞轮转速，压力不断增加，二者转速逐渐接近，直至相等，打滑消失，离合器完全接合。,3.,离合器踏板自由行程,离合器在正常接合状态下，分离杠杆内端与分离轴承之间应留有一个间隙，一般为几个毫米，这个间隙称为,离合器自由间隙,。,原因：离合器使用久后，摩擦片,会磨损变薄导致压盘进一步向前，,造成分离杠杆顶在分离轴承上，,无法保证离合器正常接合，,造成,离合器打滑,。为解决这一问题，,分离杠杆与分离轴承之间要留有,间隙。,离合器的基本组成和工作原理,离合器的基本组成和工作原理,离合器踏板自由行程,为了消除离合器自由间隙和操纵机构零件的弹性变形所需要的离合器踏板行程称为,离合器踏板自由行程,。,分离杠杆内端与分离轴承之间的间隙在离合器踏板行程上的反映。,离合器踏板有效行程,用以使分离轴承推动分离杠杆，带动压盘后移，使从动盘与飞轮分离的踏板行程。,离合器踏板总行程自由行程有效行程,三、摩擦离合器的构造和原理,1.,摩擦离合器的结构类型,（,1,）按从动盘的数目,单片式：,EQ1090、BJ2020、,轿车,双片式：,CA1091,（,2,）按压紧弹簧的型式,周布弹簧式：,EQ1090、CA1091、BJ2020,膜片弹簧式：广泛应用,中央弹簧式：,摩擦离合器的构造和原理,2.,膜片弹簧离合器,单片离合器结构与工作原理,摩擦离合器的构造和原理,摩擦离合器的构造和原理,构造与工作原理,主动部分：,由飞轮、离合器盖和压盘组成。,压盘,摩擦离合器的构造和原理,从动部分：,包括从动盘和从动轴，从动盘一般都带有扭转减振器。,从 动 盘 本 体,从 动 盘 毂,桑塔纳轿车离合器从动盘,摩擦离合器的构造和原理,扭转减振器,从动盘,动力传递：摩擦片,-,从动钢片,-,减振盘,-,减振弹簧,-,从动盘毂。,减振弹簧和阻尼片衰减振动。,扭转减振器工作原理,不工作时,工作时,摩擦离合器的构造和原理,膜片弹簧离合器的工作原理,膜片弹簧处于自由状态，离合器盖与飞轮接合面有一距离。,后钢丝,支承圈,接合状态，膜片弹簧锥度变小。,前钢丝,支承圈,分离状态，膜片弹簧呈反形。,压盘,膜片弹簧,盖,飞轮,S,摩擦离合器的构造和原理,膜片弹簧离合器的结构特点及弹簧特性,膜片弹簧既是压紧弹簧，又是分离杠杆，使得结构简单，轴向尺寸小；,膜片弹簧与压盘整个圆周接触，使压力分布均匀，磨损均匀；,膜片弹簧的弹簧特性优于,螺旋弹簧，使得操纵轻便，,压紧力保持不变。,项目实施（一）,离合器的折装与检修,以桑塔纳,2000,的膜片弹簧离合器为例,主要内容：,离合器的拆卸和安装,离合器的检修：,从动盘的检修,压盘和离合器盖的检修,膜片弹簧的检修,分离轴承的检修,飞轮的检修,项目实施（一）,（,1,）离合器的拆卸和安装,离合器的拆卸,拆下自动变速器用专用工具固定飞轮松开离合器压盘的固定螺栓取下离合器盖及压盘总成取下从动盘分解离合器各部件。,离合器的安装,固定飞轮离合器从动盘定位于飞轮和压盘中心装上紧固螺栓并对角逐渐旋紧。,项目实施（一）,（,2,）离合器的检修,从动盘的检查,目视检查,看从动盘摩擦片是否有裂纹、铆钉外露、减振器弹簧断裂、花键毂磨损严重等情况，如果有则更换从动盘。,轻微油污：喷灯火焰烧掉或汽油清洗,轻微烧焦：砂纸打磨,严重则更换：除旧片，换新片，厚差不大于,0.5mm,；,检查结合、翘曲；,再检查从动盘的端面圆跳动。在距从动盘外边缘,2.5mm,处测量，离合器从动盘最大端面圆跳动为,0.4mm,。,项目实施（一）,最后检查从动盘摩擦片的磨损程度。摩擦片的磨损程度可用游标卡尺进行测量。铆钉头埋入深度应不小于,0.20mm,。,注意：检查的是铆钉头的深度，即浅处的深度。,如果检查结果超过要求，则应更换从动盘。,项目实施（一）,压盘和离合器盖,压盘若出现翘曲、破裂或过度磨损，应及时更换。,离合器压盘平面度不应超过,0.2mm,，检查方法是用钢直尺压在压盘上，然后用塞尺测量。,压盘平面度或表面粗糙度,超过要求可磨平或车平，,但磨、车的厚度应小于,2mm,，,否则应更换压盘。,离合器盖与飞轮接合面的,平面度应小于,0.5mm,，如有,翘曲、裂纹、螺纹磨损等应,更换离合器盖。,项目实施（一）,膜片弹簧,膜片弹簧磨损的检查,用游标卡尺测量膜片弹簧与分离轴承接触部位磨损的深度和宽度。,深度应小于,0.6mm,，宽度应小于,5mm,，否则应更换。,项目实施（一）,膜片弹簧变形的检修,用专业工具盖住弹簧分离指内端（小端），然后用塞尺测量弹簧内端与专用工具之间的间隙。弹簧内端应在同一平面内，间隙不应超过,0.5mm,。否则用维修工具将变形过大的弹簧分离指翘起以进行调整。,项目实施（一）,分离轴承的检查,用手固定分离轴承内圈，转动外圈，同时在轴向施加压力，如有阻滞或有明显间隙感时，应更换分离轴承。,项目实施（一）,飞轮的检修,目视检查,检查齿圈轮齿是否磨损或打齿，检查飞轮端面是否有烧蚀、沟槽、翘曲和裂纹等，如有应修理或更换飞轮。,不应有机油、润滑脂,严重磨损、沟槽、烧伤、,破裂或失去平衡时应更换,定位销固定牢固，不松动。,飞轮上轴承的检修,用手转动轴承，在轴向加,力，如果有阻滞或有明显,间隙感，则应更换轴承。,项目实施（一）,飞轮端面圆跳动的检修,将百分表吸附在发动机机体上，百分表表针抵在飞轮的最外圈，转动飞轮，测量飞轮的端面圆跳动，应小于,0.1mm,。如果端面圆跳动超过标准，应修理或更换飞轮。,四、离合器操纵机构,作用：,操纵机构动画,驾驶员借以使离合器分离，而后又使之柔和接合的一套机构。,是从离合器踏板一直到分离轴承的这些零部件。,组成：,包括离合器踏板到离合器壳内的分离轴承及中间的传动部件。,分类：,人力式：机械式、液压式,助力式：气压助力式、弹簧助力式,离合器操纵机构,1.,机械式操纵机构,1,）杆系传动,应用广泛，如,EQ1090,、,CA1091,等。,优点：结构简单；成本低；寿命长；可靠性高；,缺点：关节点多，摩擦损失大，不适合远距离操纵，受车,身或车架的变形影响。,离合器操纵机构,2,）拉索传动机构,如桑塔纳、捷达等。,优点：结构简单；成本低；克服了杆系传动的不适合远距,离操纵，受车身或车架的变形影响缺点；可采用吊,挂式的踏板；,缺点：绳索的寿命短，拉伸刚度小；拉伸变形导致增加踏,板行程。,离合器操纵机构,（,1,）离合器液压操纵系统的构造,桑塔纳,2000GSi,型乘用车离合器液压操纵系统,离合器操纵机构,离合器主缸,离合器操纵机构,离合器主缸,1-,接头；,2-,壳体；,3-,进、回油孔；,4-,护套；,5-,接头；,6-,补偿孔；,7-,固定螺栓；,8-,挡圈；,9-,防尘罩；,10-,推杆；,11-,防尘罩卡箍；,12-,固定螺栓；,13-,单向阀；,14-,阀芯；,15-,单向阀弹簧；,16-,回位弹簧,离合器操纵机构,离合器工作缸,离合器操纵机构,原理演示,项目实施（二）,离合器液压操纵系统的拆装、检修,主要内容：,离合器主缸的拆卸与分解,离合器工作缸的拆卸与分解,主缸、工作缸的检修,离合器主缸、工作缸的装配,项目实施（二）,1,）离合器主缸的拆卸与分解,拆卸：,取下离合器踏板与主缸推杆叉的连接销轴。,从主缸上拧下进油管和出油管接头。,拧下主缸固定螺栓，拉出主缸。,在解体离合器主缸前，应排净主缸中的制动液。,分解：,主缸分解过程是：取下防尘罩，用旋具或卡环钳拆下卡环，拉出主缸推杆、压盖和活塞。,项目实施（二）,2,）离合器工作缸的拆卸与分解,拧下工作缸进油管接头，再拆下工作缸固定螺栓，即可拉出工作缸。,工作缸的分解过程是：拉出工作缸推杆，拆下防尘罩，然后用压缩空气将工作缸活塞从缸筒内压出来。,3,）主缸、工作缸的检修,主缸和工作缸是离合器液压操纵系统的主要部件，其工作性能的好坏直接影响离合器的工作性能。当出现缸筒内壁磨损超过,0.125mm,，活塞与缸筒的间隙超过,0.20mm,，皮碗老化及回位弹簧失效等情况时，应更换相应零件。,项目实施（二）,4,）离合器主缸、工作缸的装配,按拆卸与分解相反顺序进行，应注意以下事项：,零件在装配前要用非腐蚀性液体清洗干净，并在活塞、皮碗、挡圈、缸套等零件上涂一层制动液。,装合后推杆在缸筒内运动应灵活。,在放松（不工作）位置时，主缸皮碗和活塞头部应位于进油孔和补偿孔之间，两孔都开放。,工作缸上带有塑料支承环，安装时外表面要涂上一层薄薄的润滑油，工作缸推杆末端也要涂上润滑脂。,安装离合器工作缸时，需要用一个适当的杠杆克服弹簧的弹力，将其压向变速器壳相应的孔中后，方能将固定螺栓旋入。,五、离合器常见故障诊断,1,、离合器打滑,1,）现象,汽车用低速挡起步时，放松离合器踏板后，汽车不能灵敏起步或起步困难；,汽车加速行驶时，车速不能随发动机转速的提高而提高，感到行驶无力，严重时产生焦臭味或冒烟等现象。,2,）原因,a.,离合器,踏板没有自由行程，使分离轴承压在分离杠杆上。（调整）,b.,从动,盘摩擦片、压盘或飞轮工作面磨损严重，离合器盖与飞轮的连接松动，使压紧力减弱。（更换、修理）,c.,从动盘摩擦片油污、烧蚀、表面硬化、铆钉外露、表面不平，使摩擦系数下降。（更换）,离合器常见故障诊断,d.,压力弹簧疲劳或折断，膜片弹簧疲劳或开裂，使压紧力下降。（更换）,e.,离合器操纵杆系卡滞，分离轴承套筒与导管间油污、尘腻严重，甚至造成卡滞，使分离轴承不能回位。（修理）,f.,分离杠杆弯曲变形，出现运动干涉，不能回位。（更换）,离合器常见故障诊断,3,）诊断与排除,a.,检查离合器踏板自由行程，如不符合规定应予以调整。,b.,如果自由行程正常，应拆下变速器壳，检查离合器与飞轮连接螺栓是否松动，如松动则予以拧紧。,c.,如果离合器仍然打滑，应拆下离合器检查从动盘摩擦片的状况。如果有油污，一般可用汽油清洗并烘干，然后找出油污来源并设法排除。如果摩擦片磨损严重或有铆钉外露，应更换从动盘。,d.,如果从动盘完好，则应分解离合器，检查压紧弹簧，如果弹力过软则应更换。,总结：离合器打滑主要可以从从动盘压不紧、从动盘摩擦系数下降等方面加以考虑。,离合器常见故障诊断,2,、离合器分离不彻底,1）现象,发动机怠速运转时，踩下离合器踏板，挂挡有齿轮撞击声，且难以挂入；,如果勉强挂上挡，则在离合器踏板尚未完全放松时，发动机熄火。,2）原因,a.,离合器踏板自由行程过大。（调整）,b.,分离杠杆弯曲变形、支座松动、支座轴销脱出，使分离杠杆内端高度难以调整。（修理）,c.,分离杠杆调整不当，其内端不在同一平面内或内端高度太低。（调整）,离合器常见故障诊断,d.,双片离合器中间压盘限位螺钉调整不当，个别分离弹簧疲劳、高度不足或折断，中间压盘在传动销上或在离合器驱动窗口内轴向移动不灵活。（检查、调整、更换）,e.,从动盘钢片翘曲、摩擦片破裂或铆钉松动。（更换）,f.,新换的摩擦片太厚或从动盘正反装错。（更换、重新装配）,g.,从动盘花键孔与变速器第一轴花键轴卡滞。（修理）,h.,离合器液压操纵机构漏油、有空气或油量不足。（检查、排除）,i.,膜片弹簧弹力减弱或指端磨损。（更换）,j.,发动机支承磨损或损坏，发动机与变速器不同心。（更换发动机支承）,离合器常见故障诊断,3,）诊断与排除,a.,检查离合器踏板自由行程，如果自由行程过大则进行调整。否则对于液压操纵机构检查是否储液罐油量不足或管路中有空气，并进行必要的排除。如果不是上述问题应继续检查。,b.,检查分离杠杆内端高度，如果分离杠杆高度太低或不在同一平面，则进行调整。否则检查从动盘是否装反，如果都没问题则继续检查。,c.,检查从动盘是否翘曲变形、铆钉脱落，从动盘是否轴向运动卡滞等，如果是则进行更换或修理。,总结：离合器分离不彻底主要可以从离合器踏板自由行程、分离杠杆高度、从动盘等几个方面考虑。,离合器常见故障诊断,3,、起步发抖,1）现象,汽车用低速挡起步时，按操作规程逐渐放松离合器踏板并徐徐踩下加速踏板，离合器不能平稳接合且产生抖振，严重时甚至整车产生抖振现象。,2）原因,a.,分离杠杆内端高度不处在同一平面内。（调整）,b.,从动盘或压盘翘曲变形，飞轮工作端面的端面圆跳动严重。（修理、更换）,c.,从动盘摩擦片厚度不均匀、油污、烧焦、表面不平整、表面硬化、铆钉头露出、铆钉松动或切断、波形弹簧片损坏。（更换）,离合器常见故障诊断,d.,压紧弹簧的弹力不均、疲劳或个别折断，膜片弹簧疲劳或开裂。（更换）,e.,从动盘上的缓冲片破裂或减振弹簧疲劳、折断。（更换）,f.,发动机支架、变速器、飞轮、飞轮壳等的固定螺栓松动。（紧固）,g.,分离轴承套筒与导管油污、尘腻严重，使分离轴承不能回位。（修理）,离合器常见故障诊断,3,）,诊断与排除,a.,检查离合器踏板、分离轴承等回位是否正常，如果正常则继续检查。,b.,检查发动机支架、变速器、飞轮、飞轮壳等的固定螺栓是否松动，如果是则紧固螺栓，否则继续检查。,c.,检查分离杠杆的内端是否在同一平面，如果是则继续检查。,d.,检查压盘、从动盘是否变形，铆钉是否松动、外露，压紧弹簧的弹力是否不在允许范围内，如果是则更换或修理。,总结：起步发抖主要可以从起步时离合器在接合过程中不平稳来考虑，即发动机在匀速转动，而由于离合器接合不平稳使离合器的从动部分转动不平稳，从而反应为离合器乃至整车的抖振。,离合器常见故障诊断,4,、,离合器异响,1）现象,离合器分离或接合时发出不正常的响声。,2）原因,a.,分离轴承缺少润滑剂，造成干磨或轴承损坏。（修理、更换）,b.,分离轴承与分离杠杆内端之间无间隙。（调整）,c.,分离轴承套筒与导管之间油污、尘腻严重或分离轴承回位弹簧与踏板回位弹簧疲劳、折断、脱落，使分离轴承回位不佳。（修理、更换）,d.,从动盘花键孔与其花键轴配合松旷。（更换）,e.,从动盘减振弹簧退火、疲劳或折断。（更换）,f.,从动盘摩擦片铆钉松动或铆钉头外露。（更换）,g.,双片离合器传动销与中间压盘和压盘的销孔磨损松旷。（更换）,离合器常见故障诊断,3,）诊断与排除,a.,稍稍踩下离合器踏板，使分离轴承与分离杠杆接触，如果有“沙沙”的响声则为分离轴承响；如果加油后仍响，说明轴承磨损过度、松旷或损坏，应更换。,b.,踩下、抬起离合器踏板，如果出现间断的碰撞声，说明分离轴承前后有串动，应更换分离轴承回位弹簧。,c.,连踩踏板，如果离合器刚接合或刚分开时有响声，说明从动盘铆钉松动或外露，应更换从动盘。,总结：离合器异响主要可以从磨损过度、松旷、过紧、运动中刮碰等方面加以考虑。,项目实施（三）,离合器的维护、调整,主要内容：,离合器贮液罐液面高度检查,离合器液压操纵机构泄漏检查,离合器踏板检查,离合器工作情况检查,离合器液压系统中空气的排出,项目实施（三）,（,1,）离合器贮液罐液面高度检查,检查主缸贮液罐内离合器液（制动液）面的高度，如果低于“,MIN”,的标记，则应补加，并要进一步检查离合器液压操纵机构是否有泄漏的部位。,（,2,）离合器液压操纵机构泄漏检查,主要检查主缸与油管、工作缸与油管及油封等部位是否在离合器液的痕迹。,项目实施（三）,（,3,）离合器踏板检查,踩下离合器踏板，检查是否存在下述故障：,踏板回弹无力；,异响；,踏板过度松动；,踏板沉重。,（,4,）检查离合器踏板高度,可以通过踏板后的限位螺栓进行。,（,5,）检查离合器踏板自由行程离合器自由间隙：,项目实施（三）,项目实施（三）,自由间隙的调整：,可调分离杠杆的长度。,调整的要求：,所有分离杠杆内端的后端面必须调整到与飞轮端面相平行的同一平面内。,调整的必要性：,分离不彻底，汽车起步时颤抖，严重时发动机熄火。,项目实施（三）,调整方法：,分离杠杆内端的调整螺钉（,BJ2020,）,分离杠杆支承螺柱上的调整螺母（,EQ1090,）,项目实施（三）,检查离合器踏板自由行程,项目实施（三）,（,6,）离合器工作情况检查,车辆可靠驻停，拉起驻车制动手柄。,起动发动机，发动机怠速运转，踩下离合器踏板，换到,1,挡或倒挡，检查是否有噪声、是否换挡平稳。,如果有噪声或换挡不平稳，说明离合器分离不彻底。,项目实施（三）,（,7,）离合器液压系统中空气的排出,将主缸储液罐中的制动液加至规定高度。升起汽车。,在工作缸的放气阀上安装一软管，接到一个盛有制动液的容器内。,排空气需要两个人配合工作，一人慢慢地踏离合器踏板数次，感到有阻力时踏住不动，另一人拧松放气阀直至制动液开始流出，然后再拧紧放气阀。,连续按上述方法操作几次，直到流出的制动液中不见气泡为止。,空气排除干净之后，需要再次检查及调整踏板自由行程。,再次检查主缸贮液罐液面高度，必要时添加。,拓展知识,1,、周布弹簧离合器,拓展知识,单片周布弹簧离合器的构造：,主动部分和从动部分（与,膜片弹簧离合器基本相同）,压紧机构：由若干根螺旋,弹簧组成，螺旋弹簧沿压,盘周向对称布置，装在压,盘和离合器盖之间。,拓展知识,2,、双片式离合器,复习题,1,离合器具体功用是什么？,2,参照图,1-16,说明摩擦离合器的基本组成和工作原理。,3,什么是离合器踏板的自由行程。其过大、过小对汽车性能有什么影响？,4,参照图,1-21,说明膜片弹簧离合器工作原理。,5,离合器液压操纵机构主要由哪些部件组成，各部件主要作用是什么？,6,离合器打滑故障的故障现象和原因是什么？,7,离合器分离不彻底的故障现象和原因是什么？,8,如果检查离合器踏板自由行程？,9,如何将离合器液压系统中的空气排出？,
